はじめに

　このプロダクト「振動音低減ゴルフ打席」は、当社（東海産業）と２階テナント（スコアパーソナルゴルフレッスン）との振動音問題解決のために必要に迫られて開発したものです。
　当初は２階テナントへ納入して完了の予定でした。しかし　試作・試打を重ねている過程で２階テナントより同様の問題でお悩みの方々が多少はいるのでは？とのアドバイスを受け、市販化を前提にして開発する事にしました。ようやくプロトタイプとしての完成に目安がついたので本件納入に併せて同型を３台限定にて生産枠を確保しました。

監修：スコアパーソナルゴルフレッスン

設計・製作：株式会社湘興コーポレーション

企画・開発：有限会社東海産業

知財取得協力：佐藤陽特許事務所

このプロジェクトで挑戦したいこと

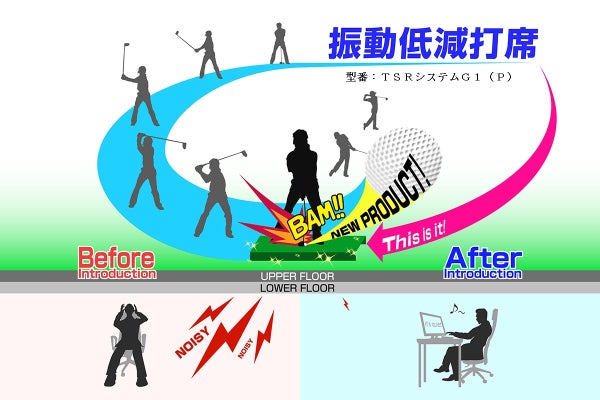

「ゴルフ打席の振動音低減による小規模室内ゴルフ練習場の普及支援」

　ゴルフ室内練習場を開設する際、店舗探しのポイントはいくつかあります。どのフロアのテナントを選ぶのか？これも大事なポイントです。多くは１階を選ぶと思いますが、理由の中に「クラブヘッドが床を叩くときに生じる階下への振動音」の問題対処があります。しかし、１階（路面店）のテナント賃料は地階や上層階と比べると高いのが一般的です。
　天井高にゆとりのある地階は少なく、上層階では賃料が安くなったとしても振動音による階下への対策に不安があります。また、スイングしたクラブが天井と接触しないように考慮するとプロダクトの厚みを抑える事も必要です。
　当社２階テナント及び本件プロトタイプ購入者様からも使用やメンテナンス等でのフィードバック得て市販化につなげたいと思っています。

※今回、本プロダクトが使用を想定する建物はテナントビル（鉄筋コンクリート造・重量鉄骨造等）です。
本プロダクト設置の階下は一般的な物販店や事務所等を想定しています。

（木造・軽量鉄骨造、及び特に静謐を求める階下に本プロダクトは対応していません）

※本プロダクトの試作を重ねる過程で振動音低減性能改善のポイントが得られました。需要の手ごたえがあればマンション・軽量鉄骨造等にも適用可能な性能向上版を開発します。

階下への振動音対策に対する不安は、、、
１、依頼する施工業者により衝撃音を低減する効果にばらつきがある事
２、公開されている同様の施工事例が少ないため要求性能に対して施工費の相場が無い事

　私は２階テナントとの問題が起きたので工務店へ衝撃音低減について相談しました。そして、大まかな構造イメージを指示して振動音の低減に対応する打席を発注しました。しかし、残念ながらこの打席では私の期待する低減ができず。不快な状態は解消しませんでした。「振動音」対策は現場施工である限り施工後の効果予測が困難である事を私は痛感しました。

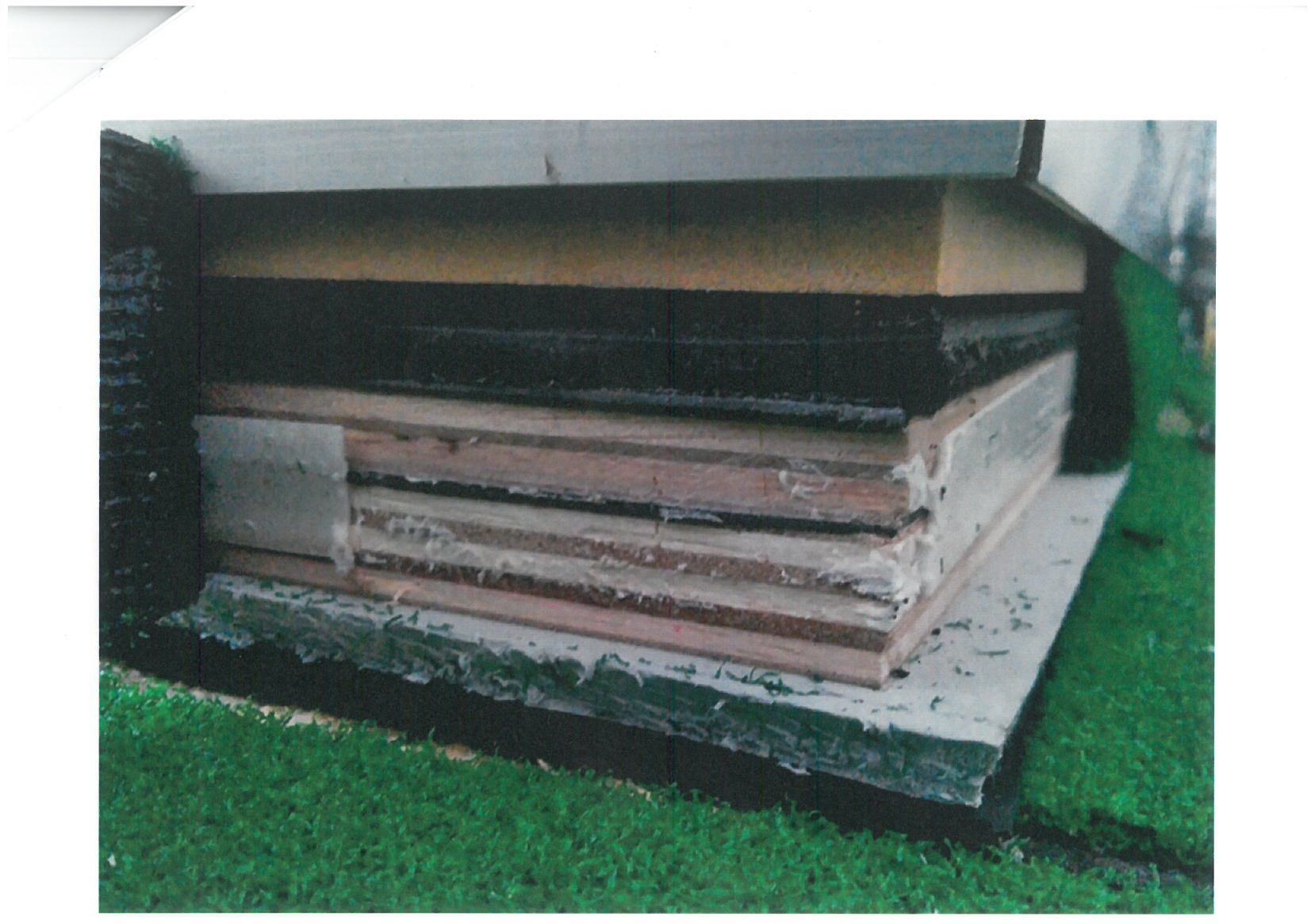

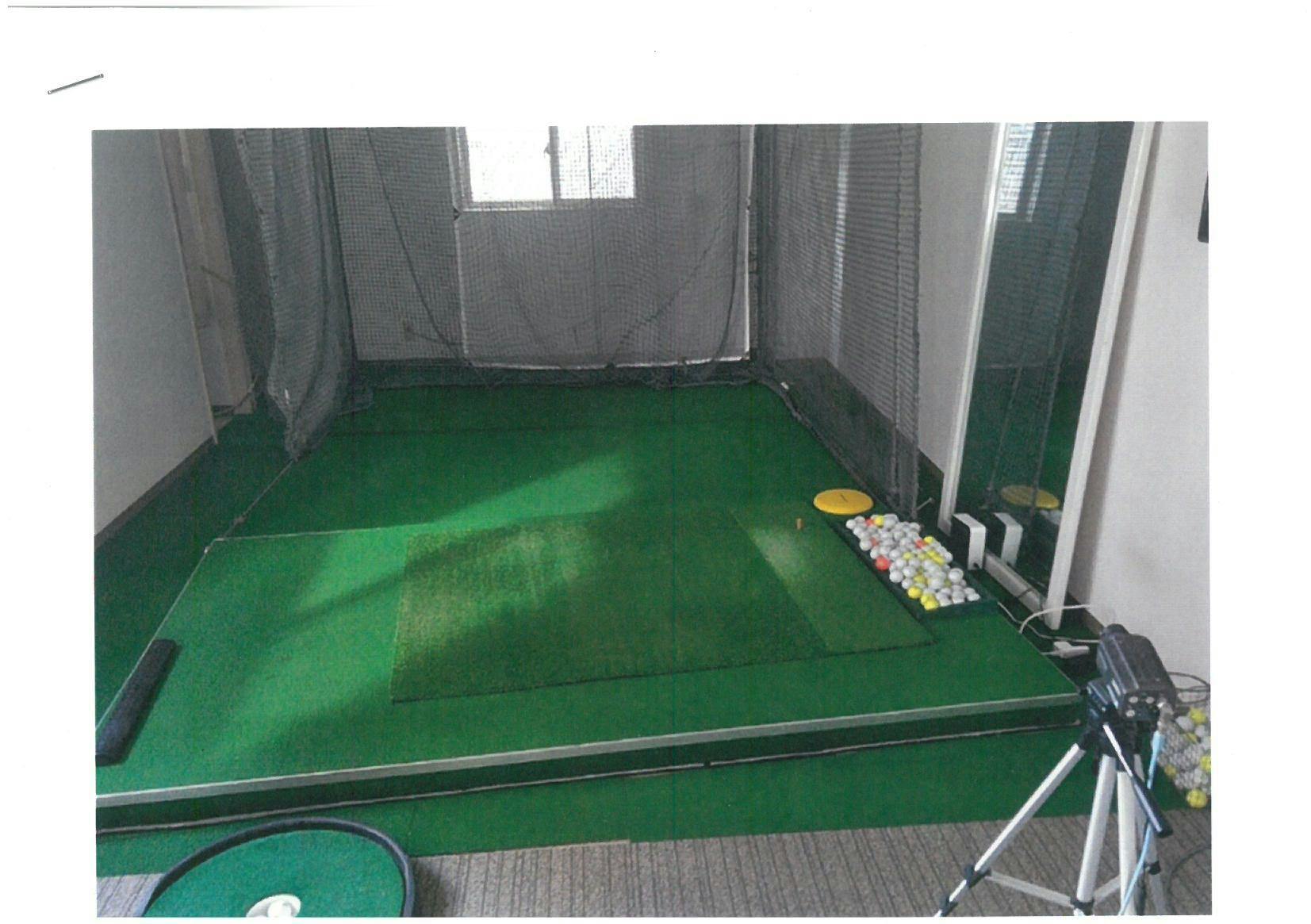

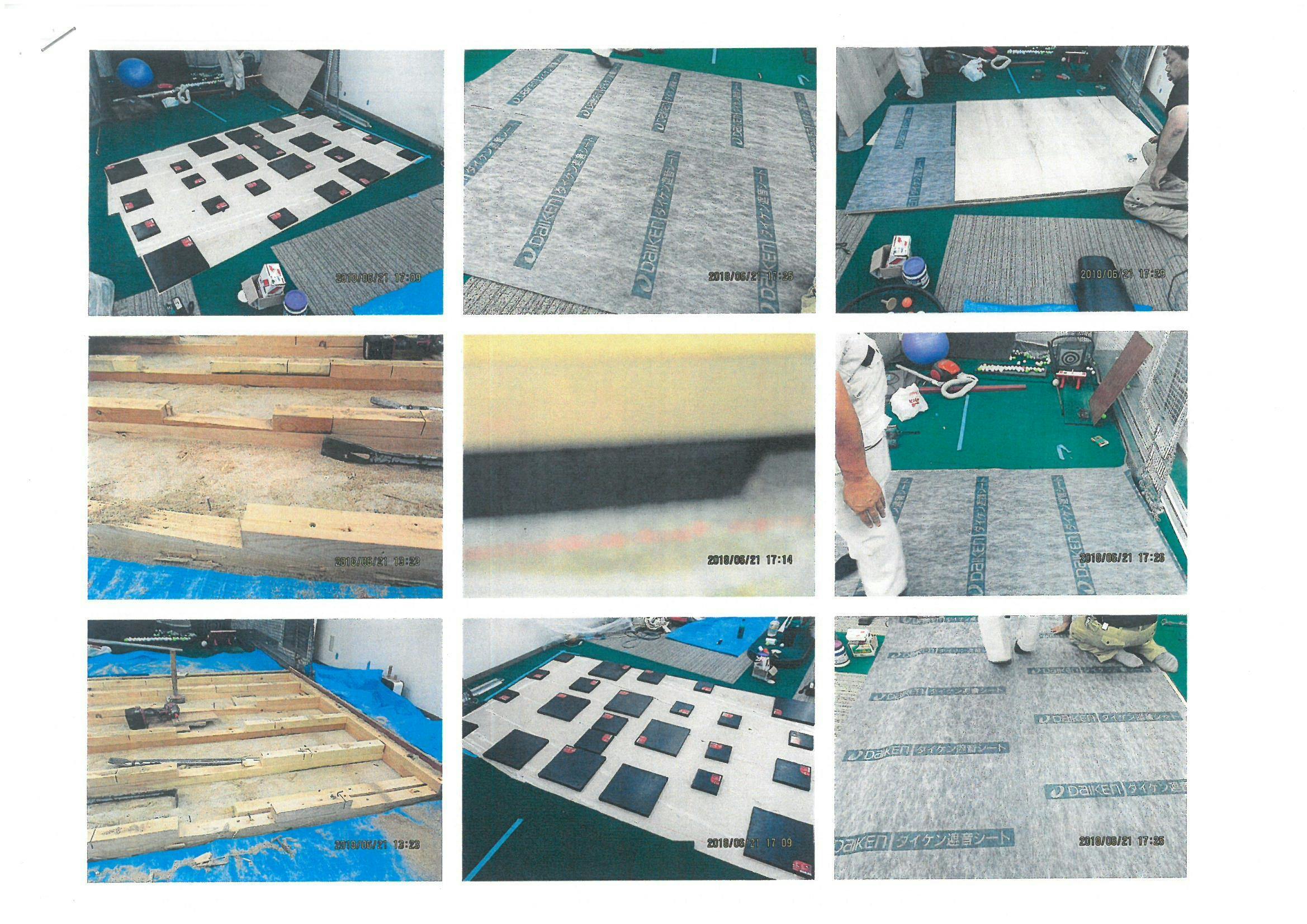

※以下は２０１８年６月当時の現場施工による打席制作画像です。
※防振ゴム、遮音シート等とボードを複層にして振動音の低減効果を狙っていました。

プロダクトのご紹介

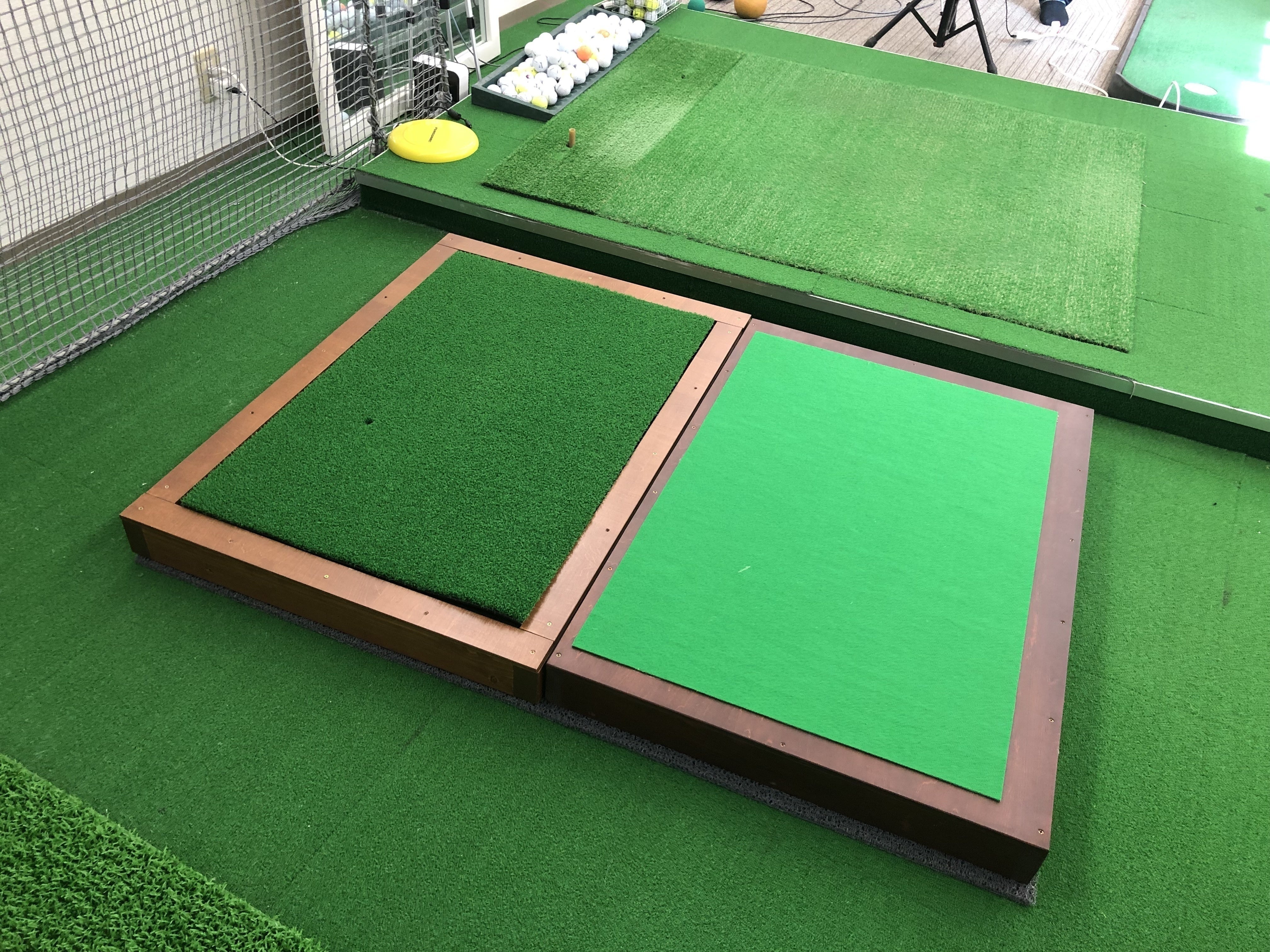

　これらの経験から本プロダクトは素材・制作手順等を規定してあらかじめ一定の「振動音」低減を見込めるようにします。そして施工方法は主に据え置きによる打席等の部材設置とし、現場施工時間の短縮とテナント入退去時の作業簡素化を目標にしました。試行錯誤を重ねて開発した試作台セット（「設置手順」に掲載の画像です）はスコアゴルフレッスンの新井コーチが打感の最終確認を行い、併せて階下で測定を実施して振動音低減効果も確認できました。

◎振動音の低減と一定の性能確保

「振動音低減ゴルフ打席」は筐体内に緩衝材層とボードをそれぞれ接着材・ビス止め等をせずに複層配置しています。緩衝材層の内、実用新案取得済みの「衝撃吸収部材（メッシュ状ゴム素材）」を一部の層に併用することで高さ（厚み）を抑えながらも一定の性能確保を両立しました。

◎短時間で容易な設置と定額による安心感

工場であらかじめ各パーツを製作する事により　現場で追加工事等が生じない事による費用面での安心感。２時間以内での現場設置完了します。完成時本体は「玉置台」「支持台」「足場台１，２」「台下部マット」の５つに分けられており、搬入・設置・移設が従来の現場施工物に比べて容易な事。これらにより室内ゴルフレッスン場の設営計画が立てやすくなりました。（設置現場の不陸調整を除く）

◎左きき打席にも対応

基本部材の配置を並べ替えて左利き打席へ変更が対応可能です。

こだわり・特徴

１、かんたん設置：据え置きと数か所のボルト固定なので概ね２時間程度で設置できます。（退去時の現状回復も簡単です。）

２、一定の性能：工場施工により一定の性能を確保、振動音を約１５dB程度低減　
※「通常の床+ゴルフ練習用マット」と「試作台セット+ゴルフ練習用マット」との比較、簡易測定器による参考値です。

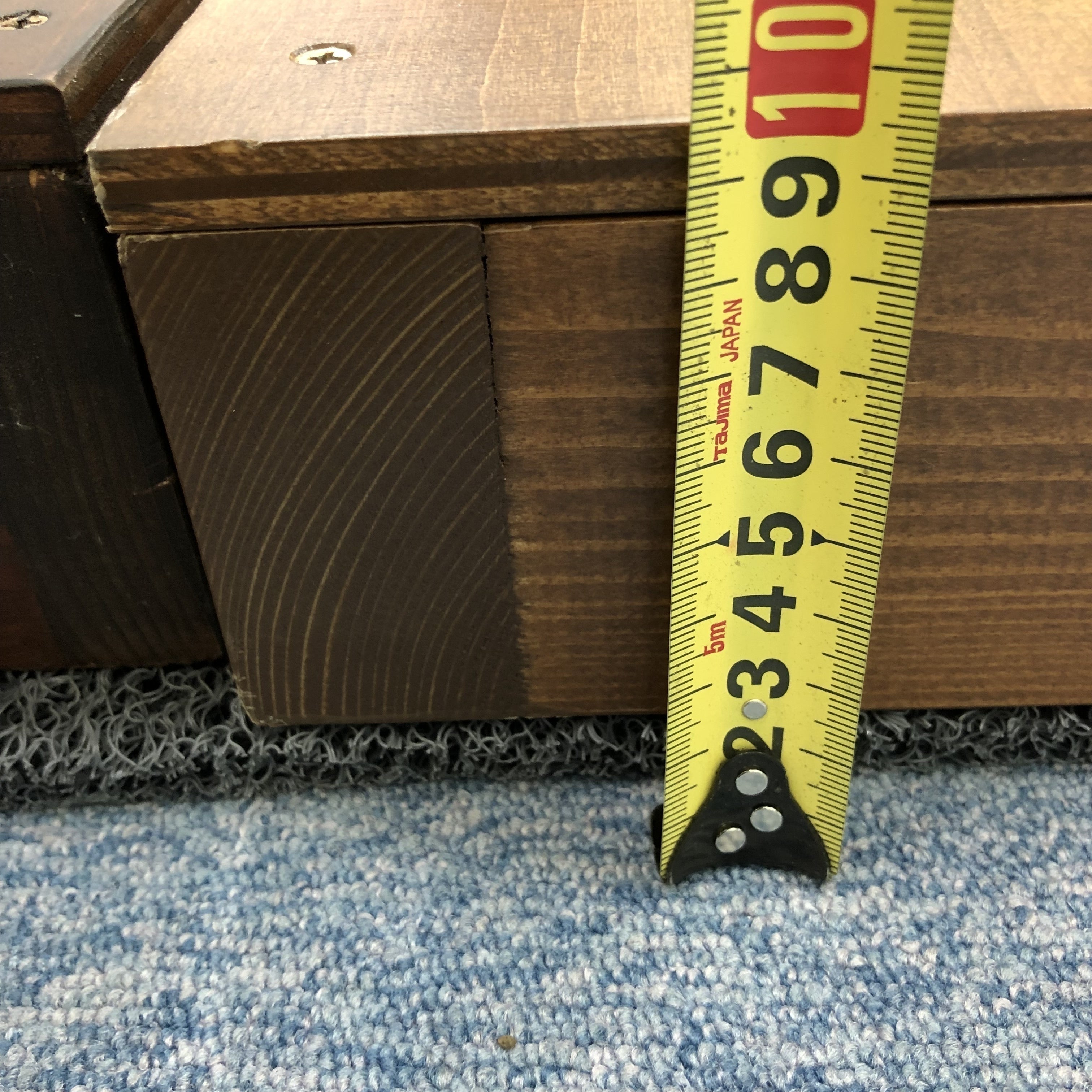

３、天井高に配慮した製品の厚み：本体約１０ｃｍ（スタンスマット・ゴルフ練習用マットは含みません。）

４、事前に設置予定現地での低減効果確認も対応可能です。※本プロダクト製作過程でのパーツを流用して出張用の試作台セットを製作　これにより現場でも性能や打感を確認する事が可能になりました。（試作台セットは小型の為、ドライバーの試打はできません。）

５、定額です。：現場施工での振動音対策とは異なるので施工途中での追加費用発生がありません。（不陸調整を除く）

設置手順
（画像は試作台セットです。本プロダクトは各部材の大きさが異なりますが手順は同様です。）

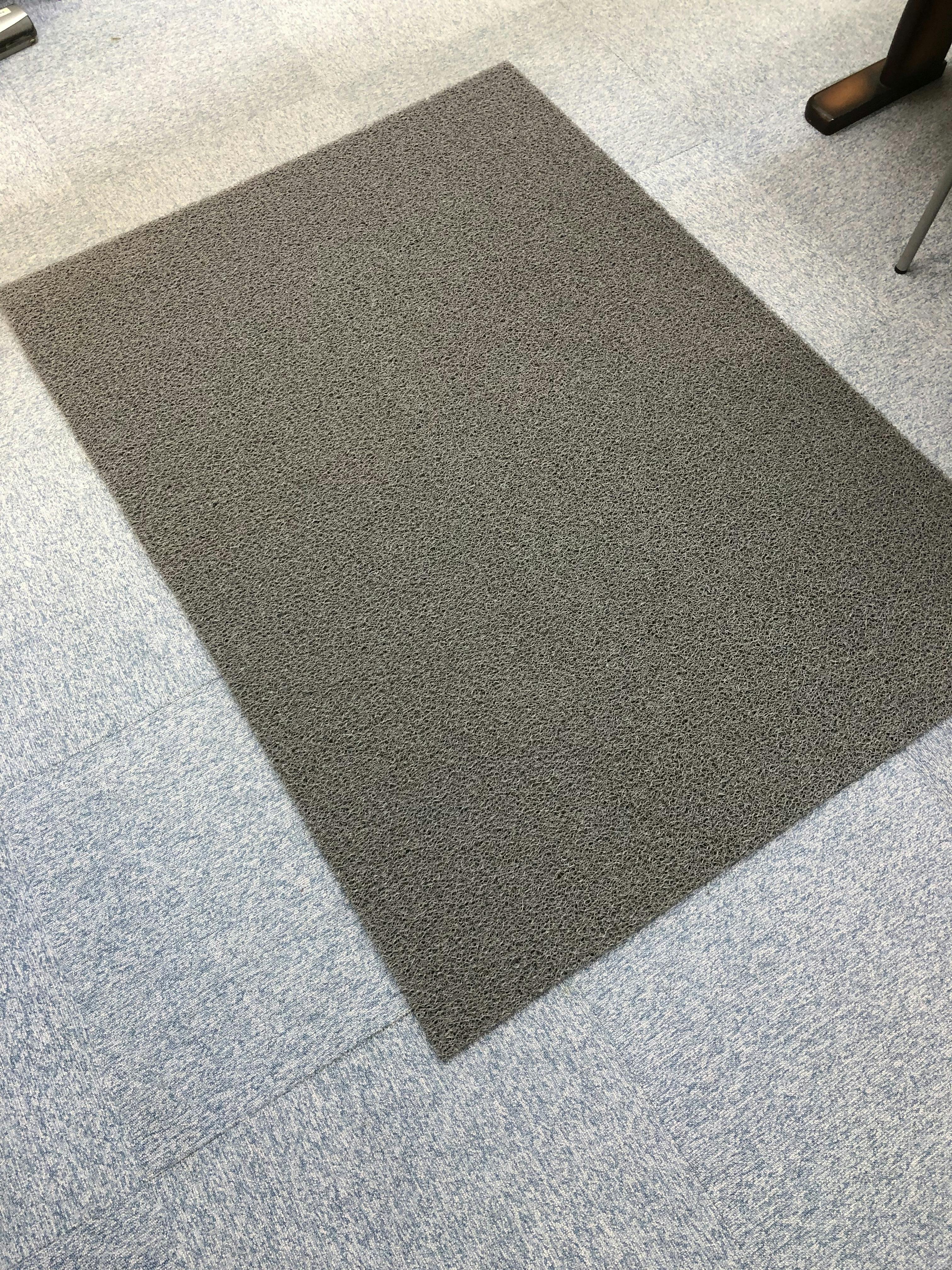

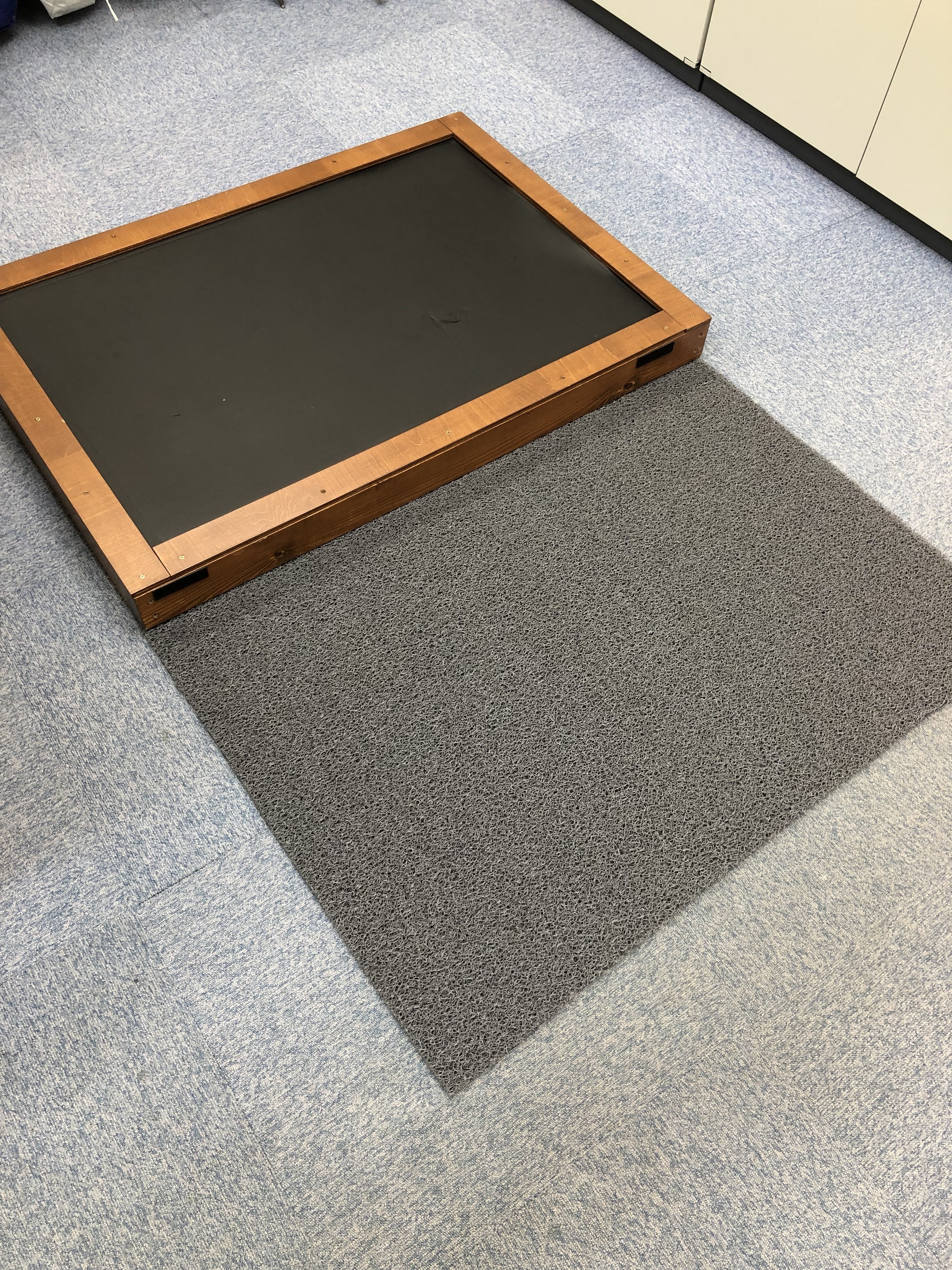

１、台下部マットを設置します。（据え置きのみ）
※実物のマットは2500×1600を２～３分割にして設置予定です。

２、上図１に支持台を設置します。（据え置きのみ）
※実物は支持台の横にボール置きスペースを据置設置します。

３、同様に足場台を設置します。（据え置き後　支持台と足場台のマジックテープ箇所を密着させる）
※実物の足場台は２分割のパーツを現場で一体化（ボルト留めを予定）します。

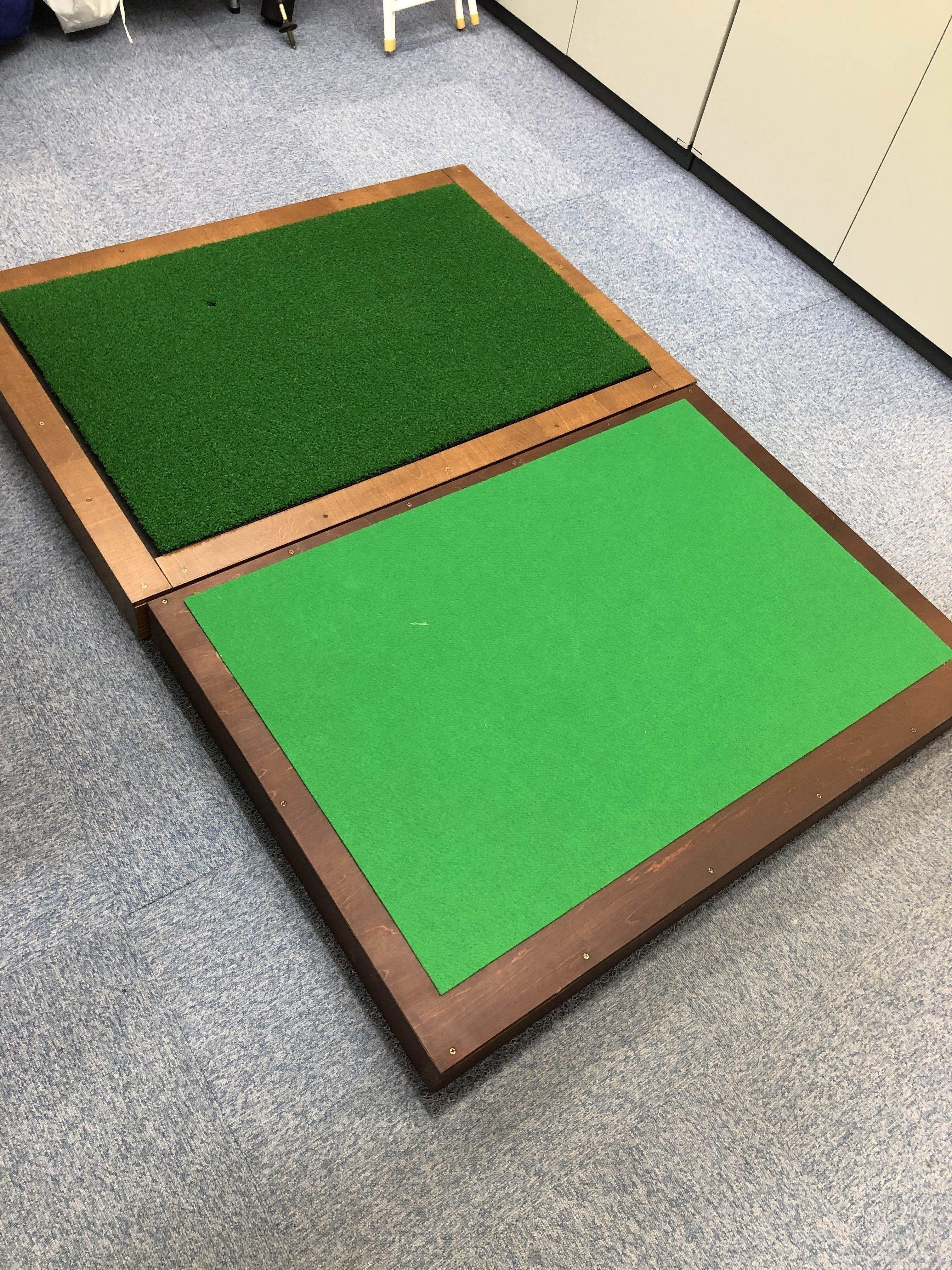

※この時点でゴルフ練習用マットの支持台セットとしては完成です。

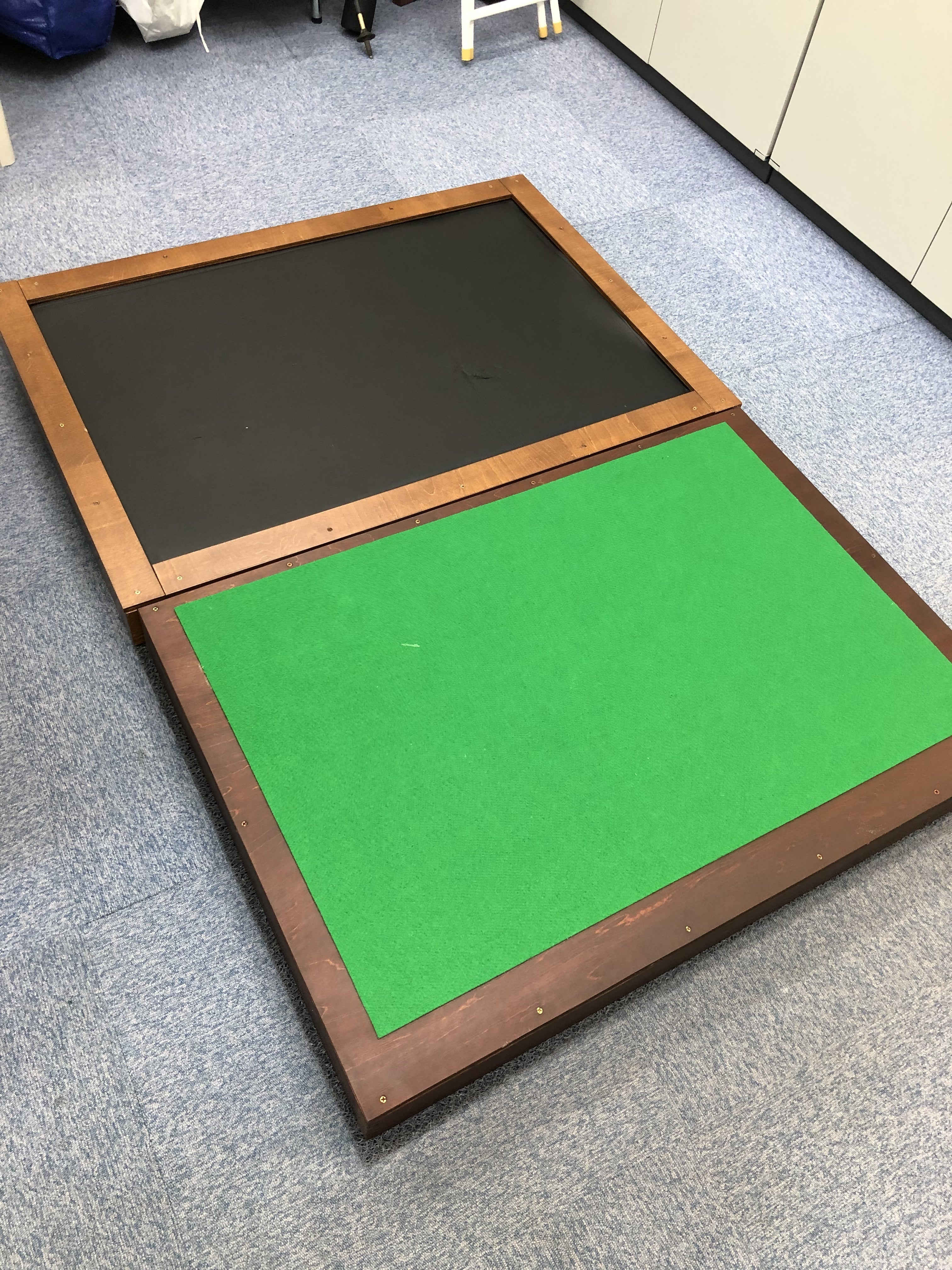

４、支持台の開口部（黒い部分）にゴルフ練習用マットを載せる

※ 「支持台」（画像奥）はボールを置く部分です。「足場台」（画像手前）はスタンスをとる場所です。組立時に左利き用に変更する事が可能です。　

プロダクト誕生までのお話

当社事務所の上階に「室内ゴルフレッスン教室」があります。このテナント入居前に階下への騒音確認をおこなった際は私の席（店頭）で「振動音」が気にならなかったので「オーケー」を出しました。

数か月後に私の席位置が店舗奥へ移動となりました。その場所はゴルフレッスン教室の打席位置直下となりここから「振動音」に悩まされる日が始まりました。

2018年6月、防振ゴム類とボード類を複層に組み合わせた打席を設置しましたが充分な性能が得られませんでした。この時は現場施工の為、テナント休業日にすべてを終わらせる必要がありました。設置工事はまる１日、従前打席の撤去にも想像以上の時間もかかった事とも併せて完成は深夜までかかってしまいました。

この時の足場台でしばらく様子を見ましたが打席からの振動音は多少の改善は感じられたものの不快なレベルにとどまっていました。

ここから　室内ゴルフ練習時における振動音の低減に着目した工場製作物で現場設営時間の短縮と予定性能が確保されているようなプロダクトを探すようになりました。

しかし、当時私が探した範囲では相当の市販品等が見つけられず、自ら企画する事を決意しました。

そして　振動音の発生源だったゴルフレッスンスクールを監修に迎え、前回の振動音低減ゴルフ打席の施工経験がある工務店を制作者として協力が得られることになりプロダクト製作が具体化していきました。

リターンのご紹介

※ 本プロダクトについては当社を含め関係者は全て小規模事業者であり本業の合間に副業として対応する
為、メールの返信に数日のご猶予を頂く事がございます。
※ 恐縮ですが電話でのお問い合わせは原則としてお受けしておりません。

３，０００円

お礼のメッセージ（メール）

本プロダクト作成までに本当に沢山の素材を買い求め、店頭や応接室が倉庫になってしまった時期もありました。入手した素材は組み合わせてみましたが残念ながら９割以上は使用を見送りました。試作を重ねるごとに設計費も増え、各種登録作業は権利確保をコンパクトな内容にしたつもりでも費用がそれなりにかかってしまいました。このプロダクトの需要はあるのか？ずっと不安な気持ちで開発を続けていました。手ごたえを感じたいので応援を頂けると本当に嬉しいです。
※市販化の際には優先してご案内をさせて頂きます。「購入に興味有」とメールに付記してくださいませ。

５，０００円

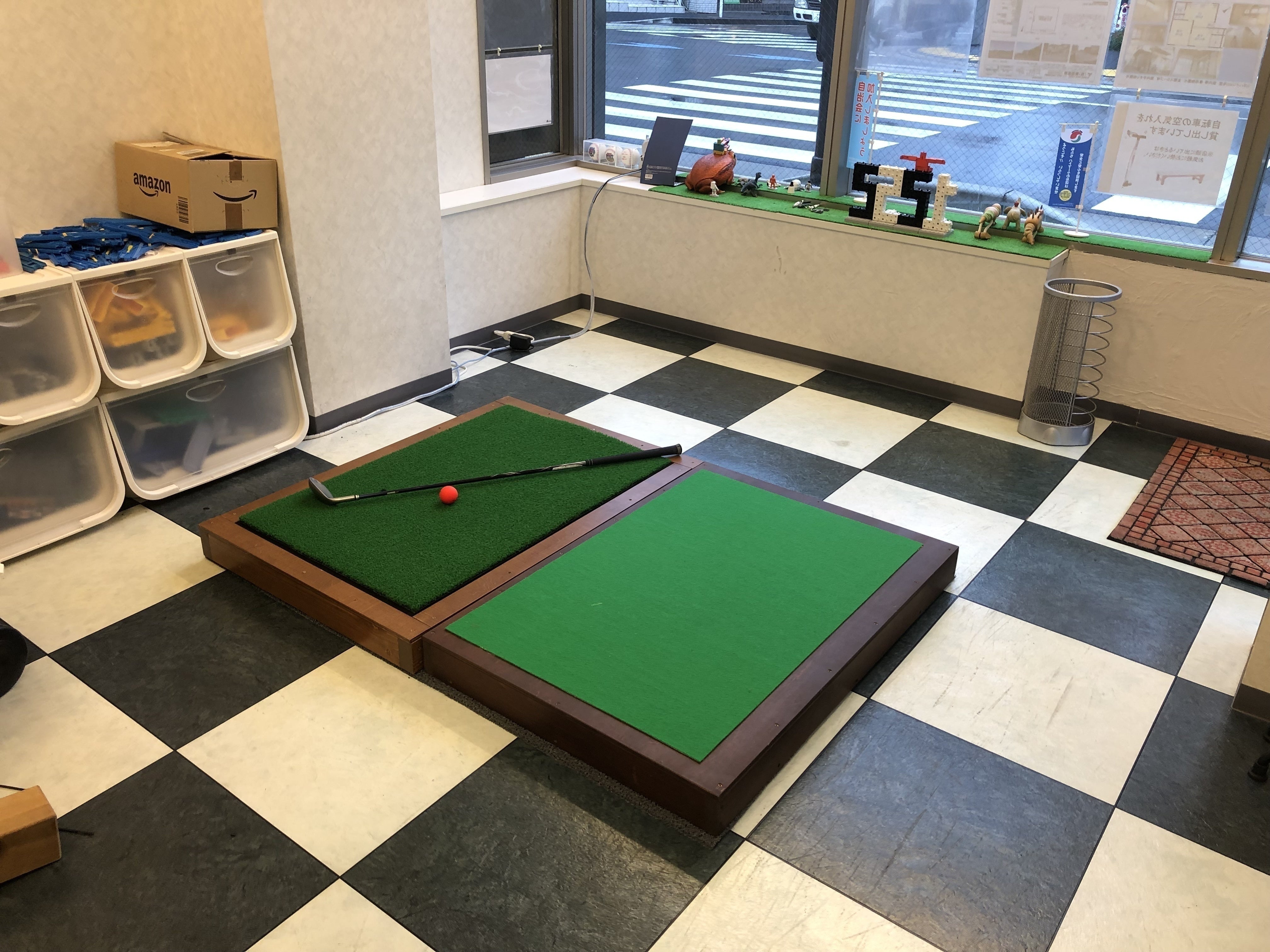

試作台セットの見学と試打（要予約）

※ 当社事務所（座間市相模が丘・小田急相模原駅　徒歩３分）にて試作台セットの見学と試打　及び相談を承ります。（原則３０分程度を目安）
※試作台セットは支持台と足場台の表面仕上げが異なっています。

１０，０００円

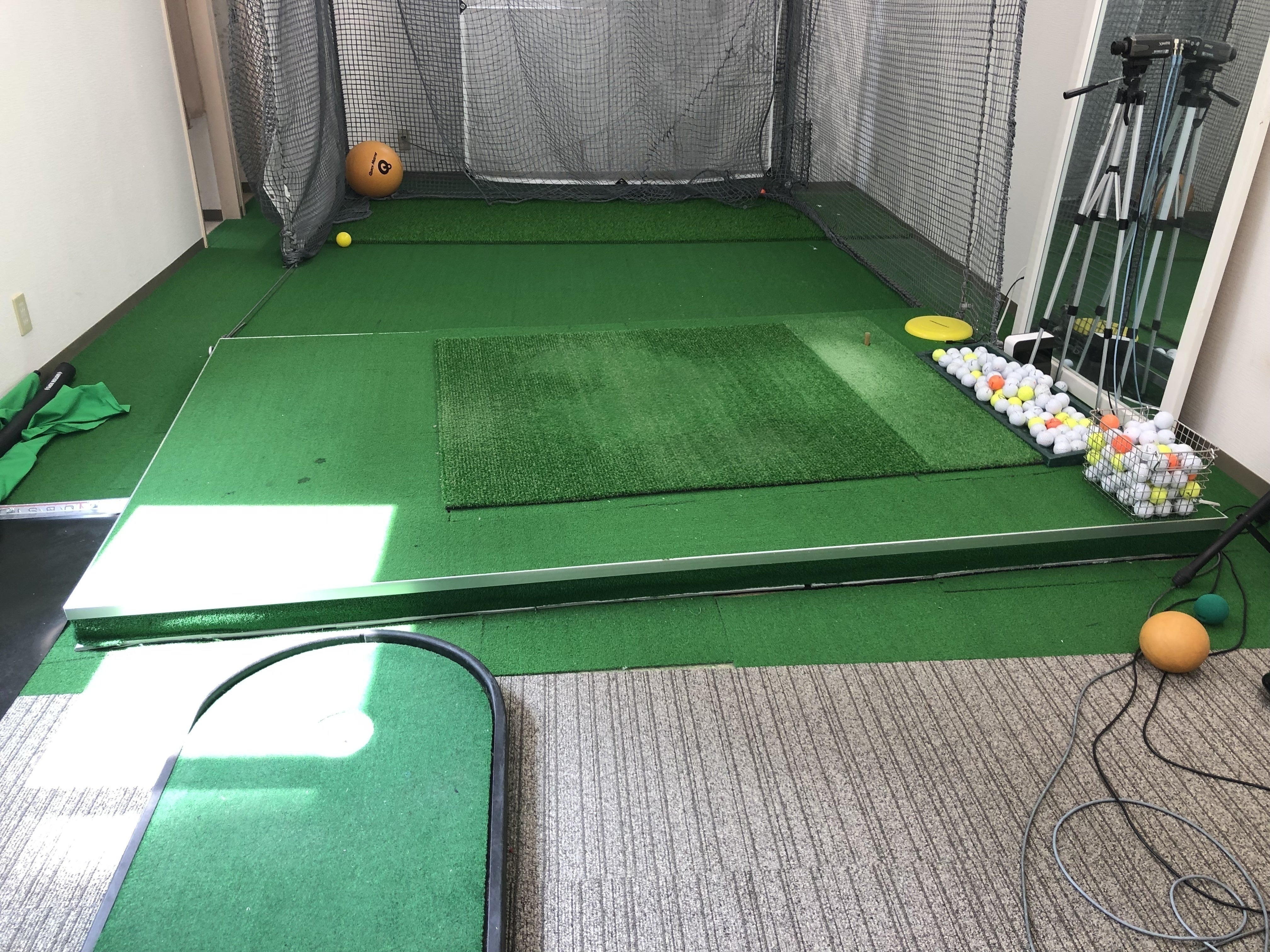

納入したプロトタイプの見学と相談（要予約：同一時間内１組限定）

※私がレッスンを受けている時間（原則：第２・第４火曜日　１０時～１０：４５）内に限り納入したプロトタイプの実物を見学（多少の試打相談可）できます。レッスン終了後３０分以内でしたら階下にある弊社事務所（東海産業）にて小型の試作台の見学・試打と相談も可能です。

※納入先はマンツーマンによるプライベートゴルフレッスン教室の為　上記以外の教室内立入・訪問は一切
お受けできません。ご了承ください。

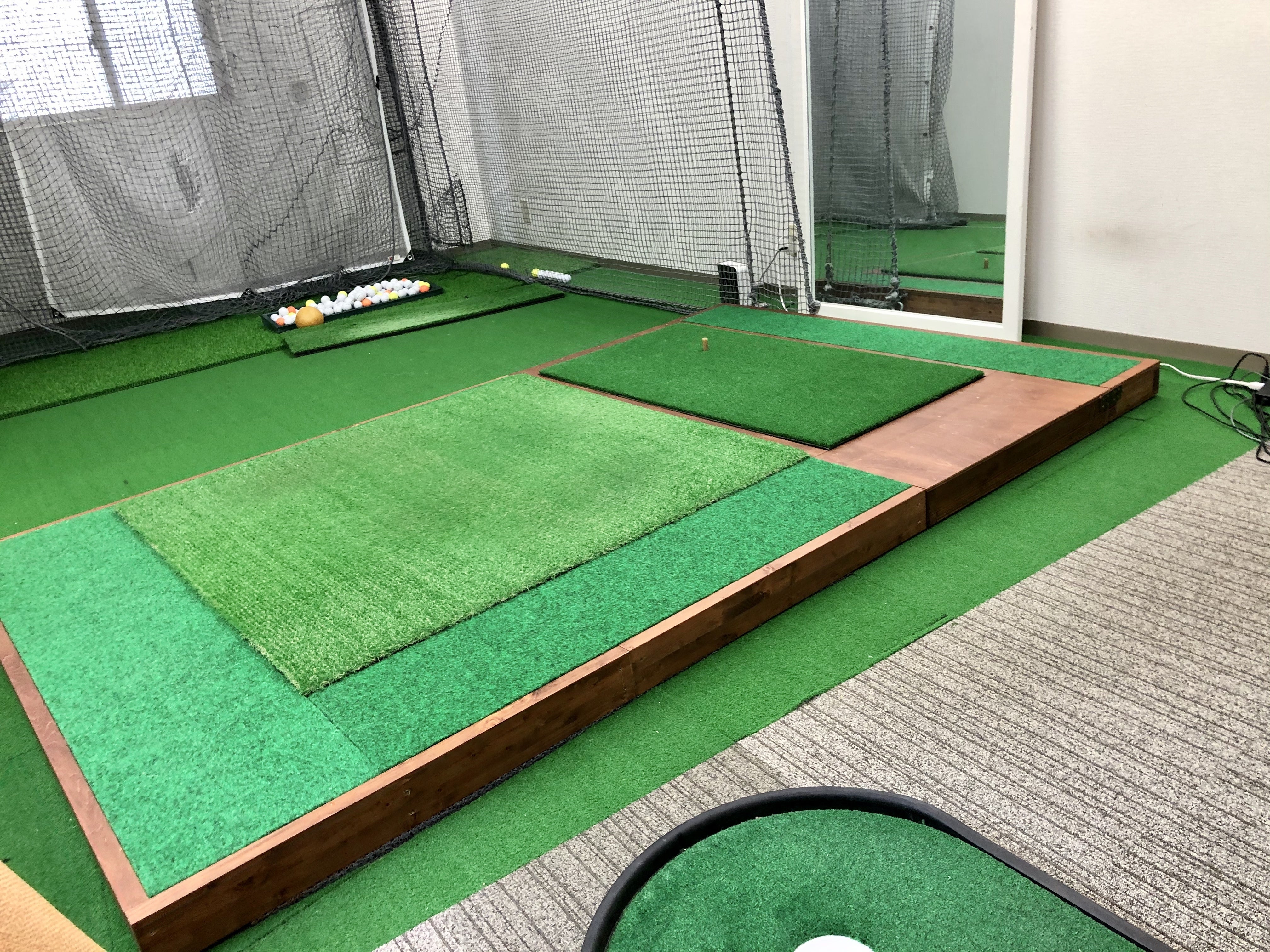

※プロトタイプの弊社２階テナントへの納入時期は２０１９/１０月中旬を予定。

２０，０００円

試作台セットの出張（要予約）（対応エリア：神奈川県及び東京都但し島嶼部除く）
※ご指定の場所へ試作台セットを出張します。１時間以内での見学・試打・相談ができます。

３８０，０００円

本プロダクトと同型の納入（対応エリア限定：神奈川県、東京都但し島嶼部除く）
（納入時期：１台目・２０１９/１２月末頃　２、３台目は２０２０/２月中頃までを予定）
・商品改良にご協力頂くため提供に際し下記メンテナンス出張料を含みます。
（設置後１年以内４回まで　２年目１回　３年目１回　但し部品代等は別途要有償負担）

本プロダクト購入をご検討の方へご容赦をいただきたい事

本製品は弊社（有限会社東海産業）の２階テナントへプロトタイプとして納入したものと同型です。使用については一定の配慮を頂くと共に、現時点ではプロダクトの運用（耐久性・実際の使用）に対しての知見がないため、私どもはフィードバックを求めています。また修理等に際して使用できない期間が生じる事による損害について当方は責任を負えません。尚、メンテナンス対応の都合上、本製品の納入先地域を限定しております。併せてのお願いで恐縮ですがご容赦下さい。

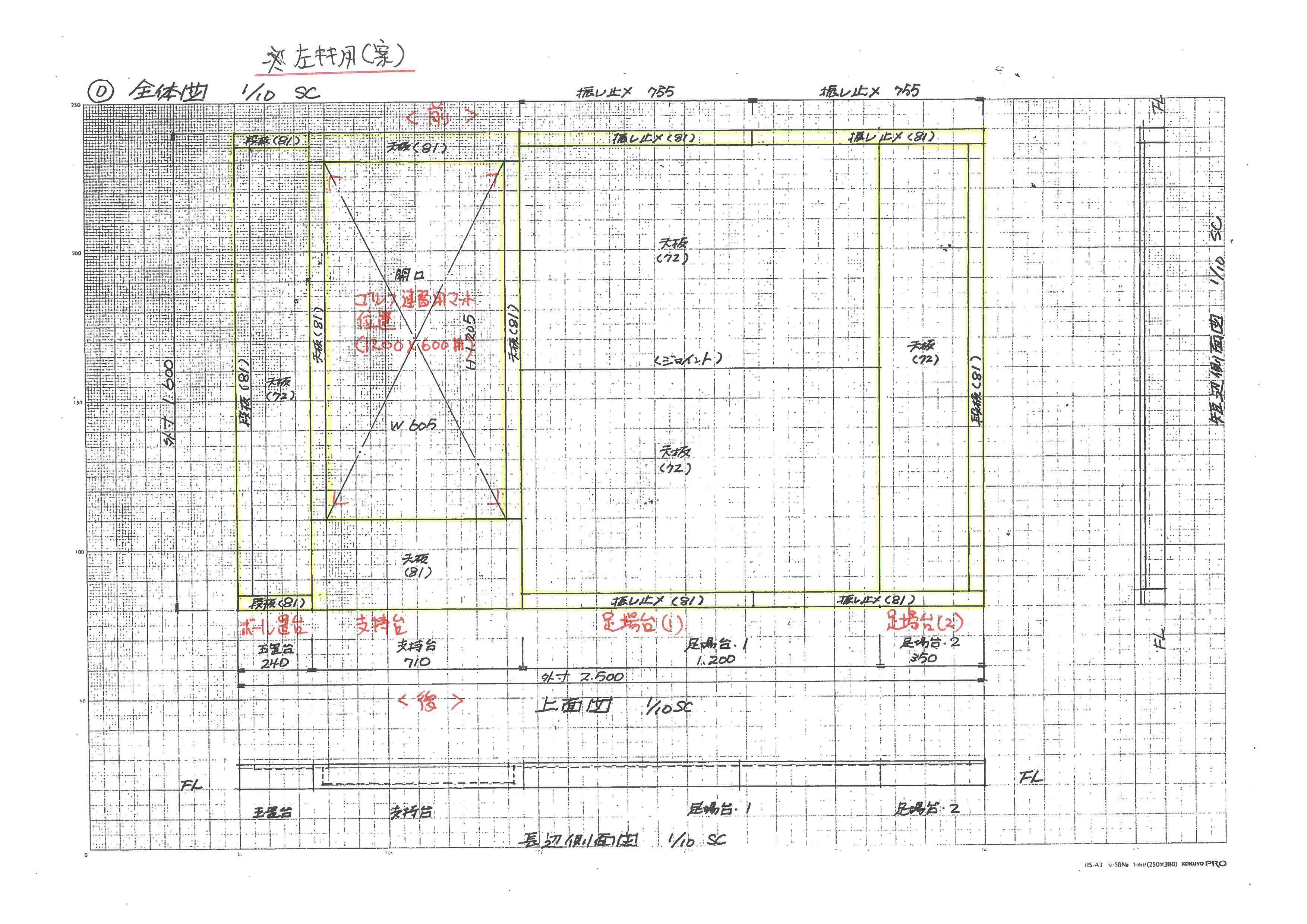

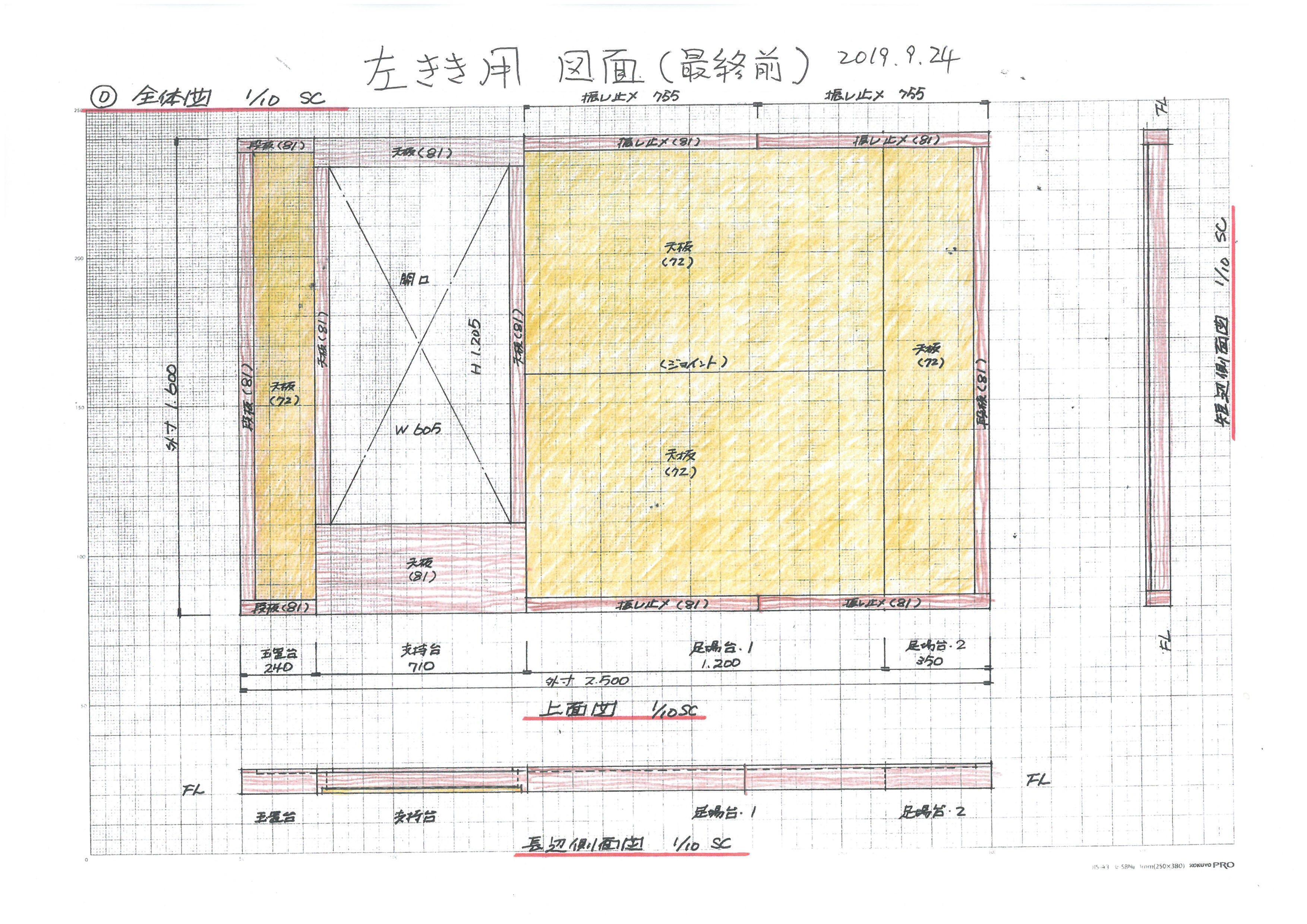

製品情報・仕様（予定）
※寸法等はｍｍ表示となりますが木製品のハンドメイド加工品となる為、多少の誤差があります。あらかじめご承知おきください。
※ゴルフ練習用マット支持台のセット全体寸法　単位ｍｍ
（ボール置台・支持台・足場台・フレーム・台下部マットを一体とした場合）

幅：２５００　奥行：１６００　高さ：約１００（併用「ゴルフ練習用マット」を除く）重量：約７０ｋｇ（予定）
ボール置台仕様　幅：２５０程度　奥行１６００　高さ：約９０
・支持台仕様　幅：７２０程度　奥行１６００　高さ：約９０　表面仕上：塗装仕上げ「こげ茶色」　構造：木製　筐体内：ゴム・ウレタン類及びボード等（開口部：長さ１２０５　幅９０５　中心配置ではなく前より位置を予定）
・足場台仕様　幅：１５００程度　奥行１６００　高さ：約９０　表面仕上：塗装仕上げ「こげ茶色」　構造：木製　※足場台は搬入時の重量を考慮して２分割+フレーム２本をあわせた予定数値です。
・台下部マット　幅：２５００　奥行：１６００　高さ：約９　※マットは２～３分割を組み合わせて記載寸法にて設置予定　素材：ＰＣＶマット「灰色」
※表面仕上げについて　木部の塗装は顔料（こげ茶色）を下地にしてツヤ消しクリアを吹き付け、若干木目が見えます。下面は無塗装です。（試作台セットの内、足場台の表面イメージを参考にして下さい。）
※スタンスマット併用の場合、スタンスマット分をあけて足場台にカーペットを貼ります。オプションでお選びください。
※足場台・ボール置台は上面にゴルフ用カーペット（ニューハードロック２０００・緑・約１０ｍｍ厚）を貼ります。

・特許：第６５６１３８８号　
　発明の名称：ゴルフ練習マット用支持台およびゴルフ練習台
・実用新案：第３２２３２２９号
    考案の名称：衝撃吸収部材

・型番：ＴＳＲシステムＧ１（Ｐ）

メディア掲載

メディアの露出はございません。特許の取得と試作過程で必要に迫られて開発した筐体内に使用するパーツの実用新案先行調査・権利確保との関係で本プロジェクトは一部の関係者以外には知られないように進めてきました。本クラウドファウンディングにより初めて世にでたものです。

会社・チームの紹介

監修：スコアパーソナルゴルフレッスン（座間市相模が丘）
　　　新井淳コーチ

設計・製作：株式会社湘興コーポレーション（相模原市南区）
富岡建築士　阪井設計士　桐沢建築士

企画・開発：有限会社東海産業（座間市相模が丘）
　　　　　　篠田正成
東海産業ＨＰ

知財協力：佐藤陽特許事務所（相模原市南区）
　　　　　弁理士 佐藤陽

お願い

本プロダクトを使用しても階下への振動音は無くなりません。音の問題は当事者間の関係性も要因の一つです。良好なご近所付き合いを大事してください。尚、本製品に需要の手ごたえがあれば研究課程で見当がついた性能向上版も製品化へつなげる予定です。

あらかじめご了承頂きたい事

本プロダクトが市販化された場合　量産体制が整った場合、金額が低くなる可能性があります。

Q&A

Ｑ、打席のある室内の騒音は減少しますか？

Ａ、減少しません。室内の防音工事は別途に対策をしてください。

Ｑ、納入可能な範囲はどこですか？

Ａ、神奈川県・及び東京都（島嶼部除く）です。
※メンテナンス等対応の為に地域を限定しております。
※埼玉県の一部、千葉県の一部については弊社所在地を出発地として検討の後にお返事させて頂きます。

Ｑ、電話で相談したいのですが

Ａ、大変恐縮ですが弊社の通常業務との兼ね合いがあり　ある程度の内容まではメールでの連絡とさせて下さい。

Ｑ、屋上で使用でしますか？

Ａ、本プロダクトは室内で使用する事を前提としております。屋外での使用はご遠慮下さい。

Ｑ、来店で打ち合わせしたいのですが

Ａ、ある程度メールで打ち合わせをさせて頂きお客様の具体的な要望が実現可能な見込がたてば来店での打ち合わせもお受けいたします。

Ｑ、縦にして保管できますか？

Ａ、できません。本プロダクトは移動・使用・保管いずれも水平の状態を保ってください。「支持台」は縦や斜めにすることで筐体内のパーツが移動して故障の原因となります。

Ｑ、寸法・仕上げや性能の変更はできますか？

Ａ、設計や試行が必要になるので当面はお受けできませんが商品改良の参考としてご要望を教えてください。お引き受けができる場合は改めてご連絡をいたします。

Ｑ、画像や動画で表示されているdB表示は信頼できますか？

Ａ、画像や動画で使用した機材は音量の測定と表示が一体となっている簡易な市販品です。その為、測定された表示もあくまで「参考値」としてご覧ください。振動音は低音域の為、動画中で聞き取りにくいことをご容赦下さい。
※使用測定機器　SADWAY：ＳＷ－５２５Ａを２台使用
・試作台セットでの計測風景　上から順に　

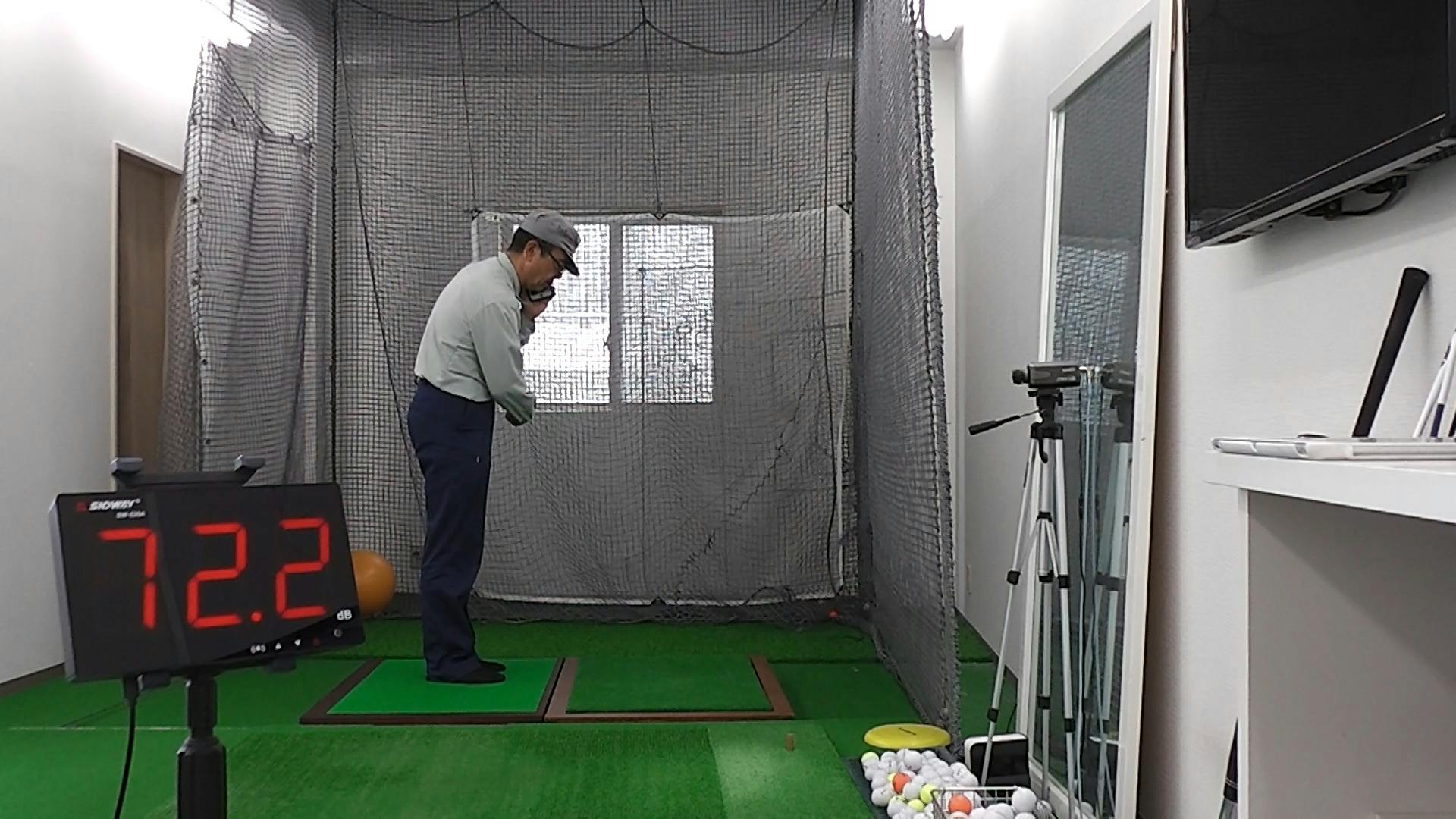

２階テナントでショット時、

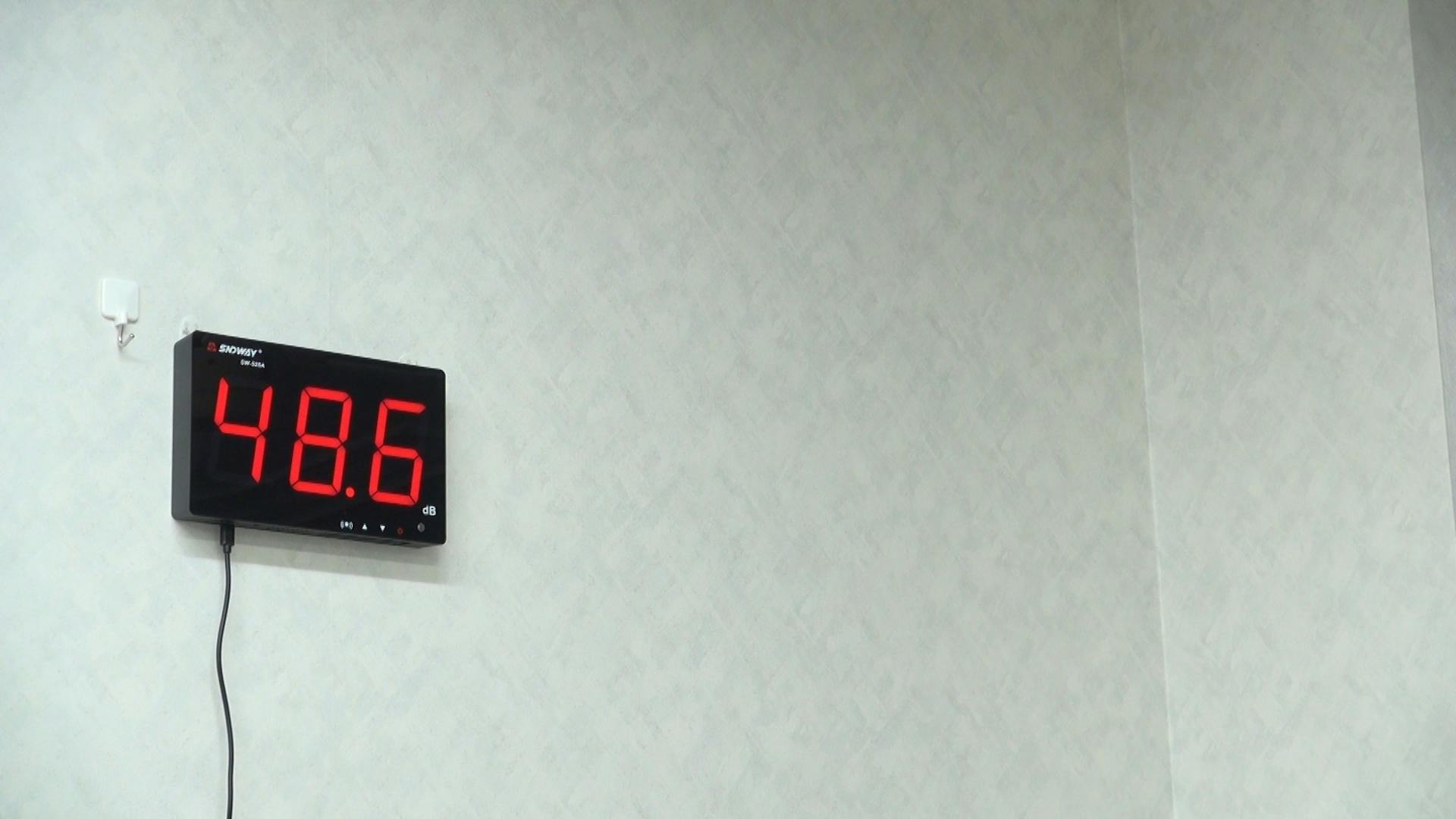

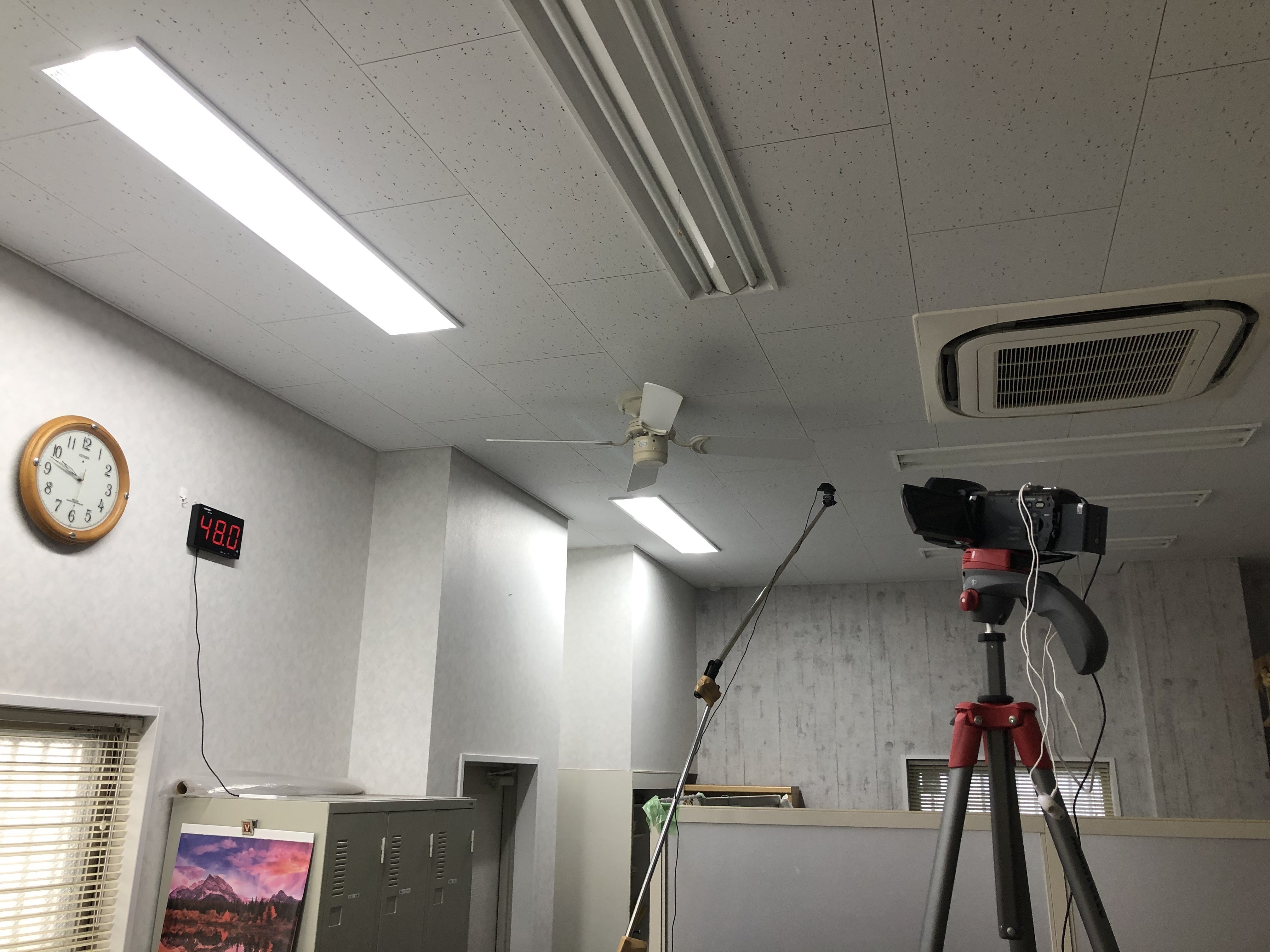

１階弊社での計測風景

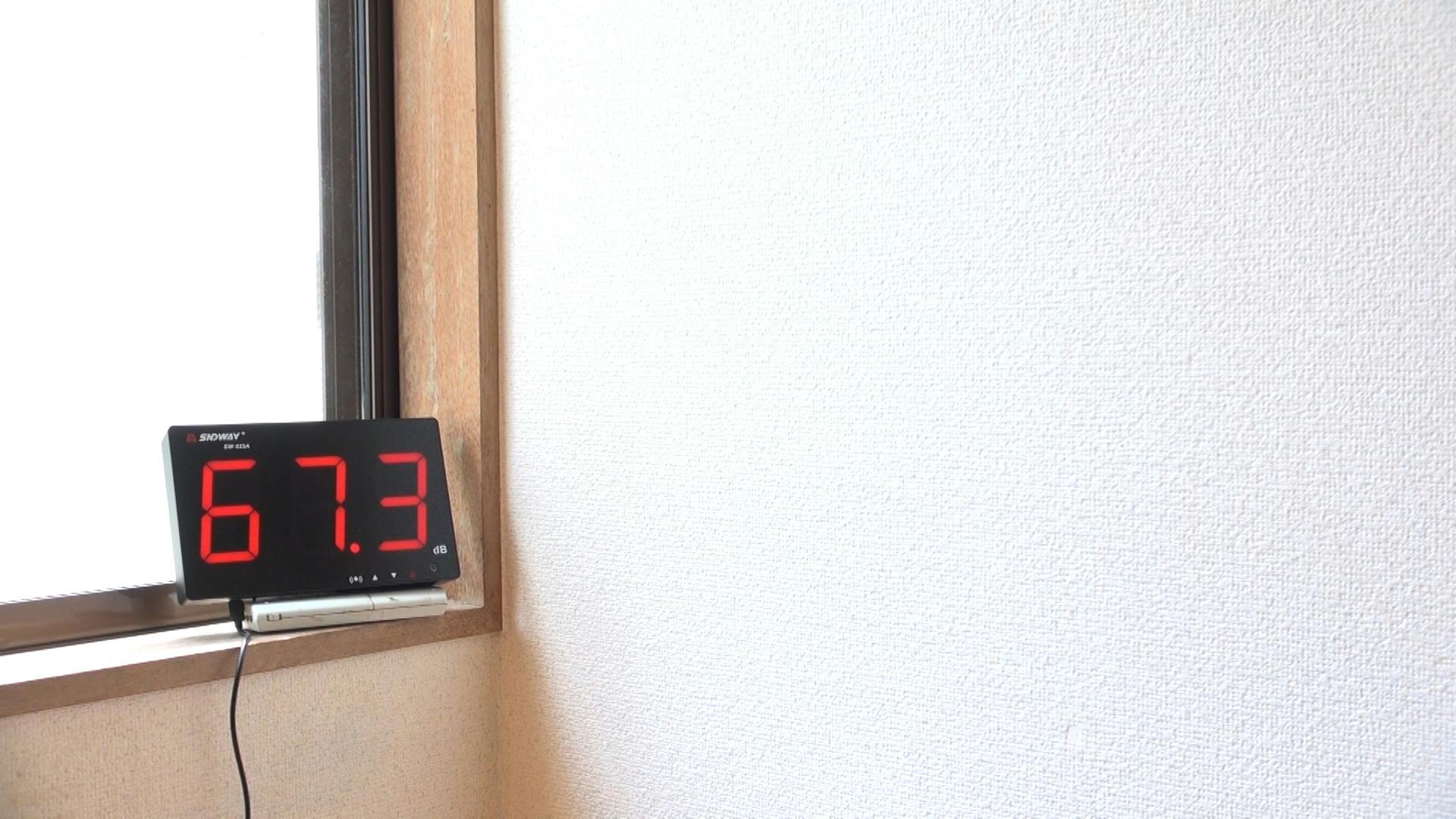

試作台セットを移動して木造建物で試打時に１階の計測風景

※動画撮影時の参考体感イメージ（あくまで個人の感想です。）
弊社にて（重量鉄骨造３階建の１階）
・床：「ゴン」かなりうるさい
・既存打席：「ドン」うるさい
・試作台+練習用マット：「ォン」聞こえるけれど気には障らない
空家にて（古い木造２階建の１階）
・床：「ドン（太字）」かなりうるさい　天井ビビり音　
・試作台+練習用マット：「ドン」まあうるさい　天井ビビり音は減る

Ｑ、本プロダクトで推奨する併用のゴルフ練習用マットは？

Ａ、アイリスソーコー製　ベストライＳＴショットマット６１２です。　
※お手持ちの人工芝を流用の場合は下記を参考にしてください
人工芝のサイズ：幅600×長さ900　人工芝のベース厚：9ｍｍ以上：この場合、人工芝+ベースの合わせた厚みが２５mm前後になると思われます。
※人工芝のベース厚が9ｍｍ以下の場合は芝の高さにもよりますが打球やクラブヘッドが木部と接触して大きな事故の原因になります。お手持ちの人工芝を流用される場合は事前にご相談下さい。（人工芝の断面部分をスケールと合わせた画像をお送りください。）
※試作台セットの支持台は計測含め　ベストライＳＴショットマット６９Ｓを使用

Ｑ、本プロダクトの支持台・ボール置台は人が乗っても大丈夫ですか？

Ａ、例えばボールや機材のセット時等で多少は人が乗っても大丈夫です。但し常時乗る事は性能低下を早めますのでご遠慮下さい。尚、支持台・ボール置台側でのスタンス・強い踏み込み・ジャンプ等は事故や故障の原因になりますのでご遠慮下さい。

Ｑ、本プロダクトが完成しない場合はどうなりますか？（380,000円コースのみ対象）

Ａ、代金全額を返金致します。①２階テナントへ納入する本プロダクトが１０月２９日までに完成しない場合、②完成したが納入後にメンテナンスの多発や重大な事故が生じた場合、③お申込者様との経過連絡等に付随して当方がお申込者様の要望にお応えできないと判断した場合、　①から③に該当する場合はリターンの実施を中止して代金の全額を12月20日頃までに申込者名義の口座へ振込にて返金する事により取引の終了とさせて頂きます。この場合には代金全額の返金以外は一切の補償がありません。本プロダクトが市販品販売とは異なる事の御理解を頂くと共に恐縮ですがご容赦くださいませ。

Ｑ、設置予定の場所に不陸（平面が一様ではない）や傾斜があるようです。どうすればよいですか？

Ａ、テナントを管理している方へ相談して適切な業者を事前に依頼して調整・施工を済ませて下さい。本プロダクト製作を担当している株式会社湘興コーポレーションは不陸調整・二重窓・折り上げ天井・遮音ボードの壁や天井施工等、、、営繕・リフォームも業務内の為、ご相談を伺えます。（別途有償）
湘興コーポレーションＨＰ

Ｑ、使用・保管上の注意事項はありますか？

Ａ、支持台の筐体内にゴム部材を使用しております。湿度の高い環境はゴム部材の劣化を早め性能低下・故障の原因になります。設置場所の湿度にご注意ください。

Ｑ、移動時の注意はありますか？

Ａ、支持台の上部は９ｍｍ厚の木製プレートの為、ここを「手掛かり」にした場合は破損する可能性があります。手元に注意して底面を手掛かりにしてください。
