【ＵＳＢ根っこヒータ®とは】

極限まで省エネに拘って開発したUSB-Aタイプの『根っこヒータ®』を紹介したします。
安全性と汎用性を考慮しUSB-Aタイプを採用、誰でも簡単に使用出来ます。

①ヒーター部のみを発熱させ、余分な部分（電線）の発熱を極力抑えた画期的な超省エネ
ヒーターです。（ヒーター1個当たり１W未満を実現）

②誰でも簡単に設置が出来、使い方も自由です。加温したい付近の培地に挿すだけで貴方の
育てている植物を冬の寒さから守ります。（株元から１ｃｍ位に深めに挿す）

鉢花や観葉植物などの寒さ対策にＵＳＢ根っこヒータ®を！！
多肉植物や魂根類の冬越えや発根管理にもご検討を！！

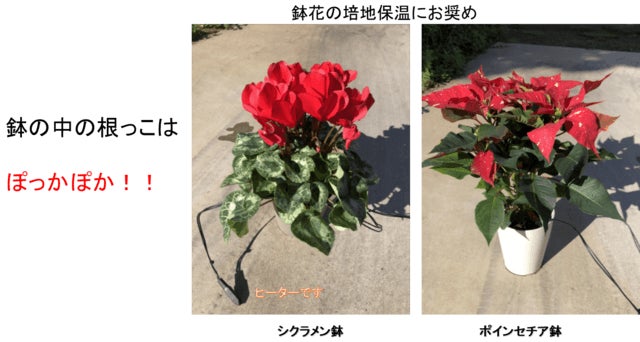

シクラメンやポインセチアなど鉢花の寒さ対策にお奨め！！

根っこ付近にヒーター部を挿し込むだけの簡単さ。

【ＵＳＢ根っこヒータ®の性能】

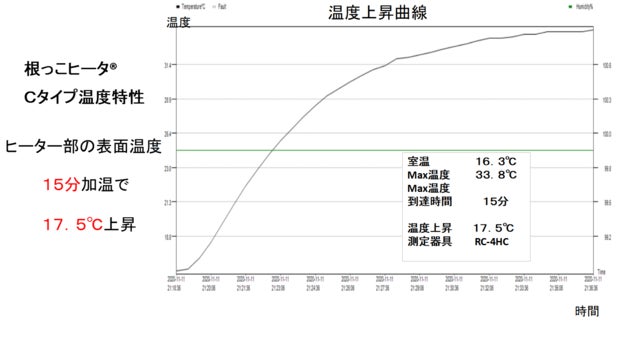

①穏やかな加温 ・・・・ヒーターの表面温度上昇が15℃程度まで約１５分かけゆっくりと
加温する。 下記グラフはCタイプヒーター表面の温度上昇 １７．５℃位まで上がる。

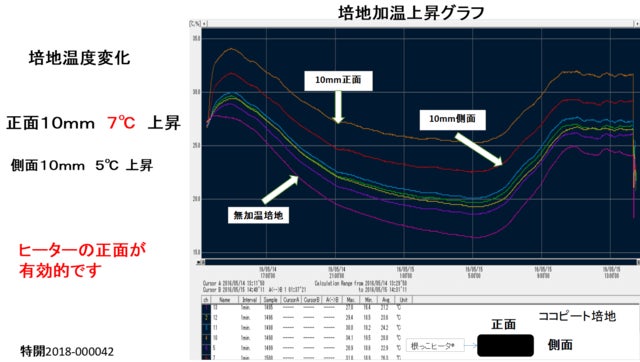

下記のグラフは培地（ココピート）を加温した時の温度分布です。一番下は無加温地温
（紫）、一番 温度の高い線はヒーター正面から１０ｍｍの地温（オレンジ）で約７℃
上昇、ヒーター側面から１０ｍｍの地温（赤）約５℃上昇、更に下の温度線は２０ｍｍ、
３０ｍｍの地温です。加温したい部分の近くにヒーターを設置下さい。

②驚きの超省エネ ・・ピンポイントの加温だから成し遂げられたヒーター１個当たり１W
未満の驚きの消費電力。一日中加温してもヒーター1個当たり１円以下で済みます。
≪計算例≫ 消費電力計算（東京電力の場合）
ヒーター1個の消費電力１W×２４ｈ×27円/Kwｈ≒０．６５円/日　なんと1ヶ月２０円！！
※電力会社や契約内容により使用単価が異なりますので電力会社にご確認願います。

③ＵＳＢ電源を使用ＤＣ５V１A以上を確認下さい。（USB電源は付属しません）

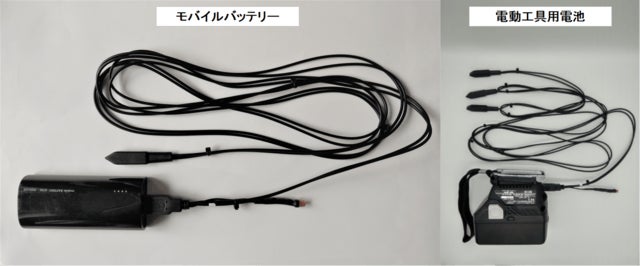

④バッテリーでもOK・・ コンセントが無い場所でもモバイルバッテリーや電動工具用の
バッテリーも使用可能。（工具用はＵＳＢ専用アダプターが別途必要です）

⑤ヒーター部はＩＰ６７取得で水洗いが出来る。（プラグ部は防水ではありません）
（水中での使用はNG)

こんな方々にお奨めします。

・植物愛好家（特に室内で鉢花、観葉植物、多肉植物など）
・植物の冬超えを心配している方
・ベランダ栽培で野菜などを育てている方
・いちごや胡蝶蘭を趣味に栽培されている方
・農業従事者（施設栽培）
・農業機器開発技術者
・農業試験場、農業高校、大学など
・小中学校の教材開発者など

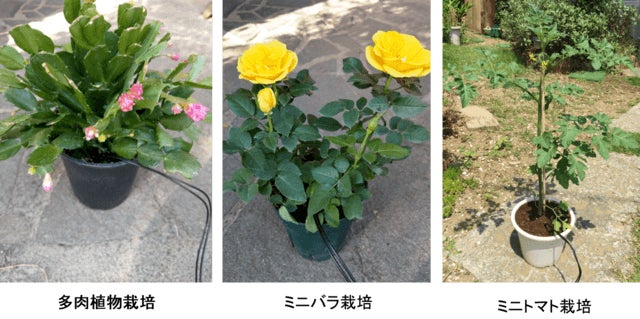

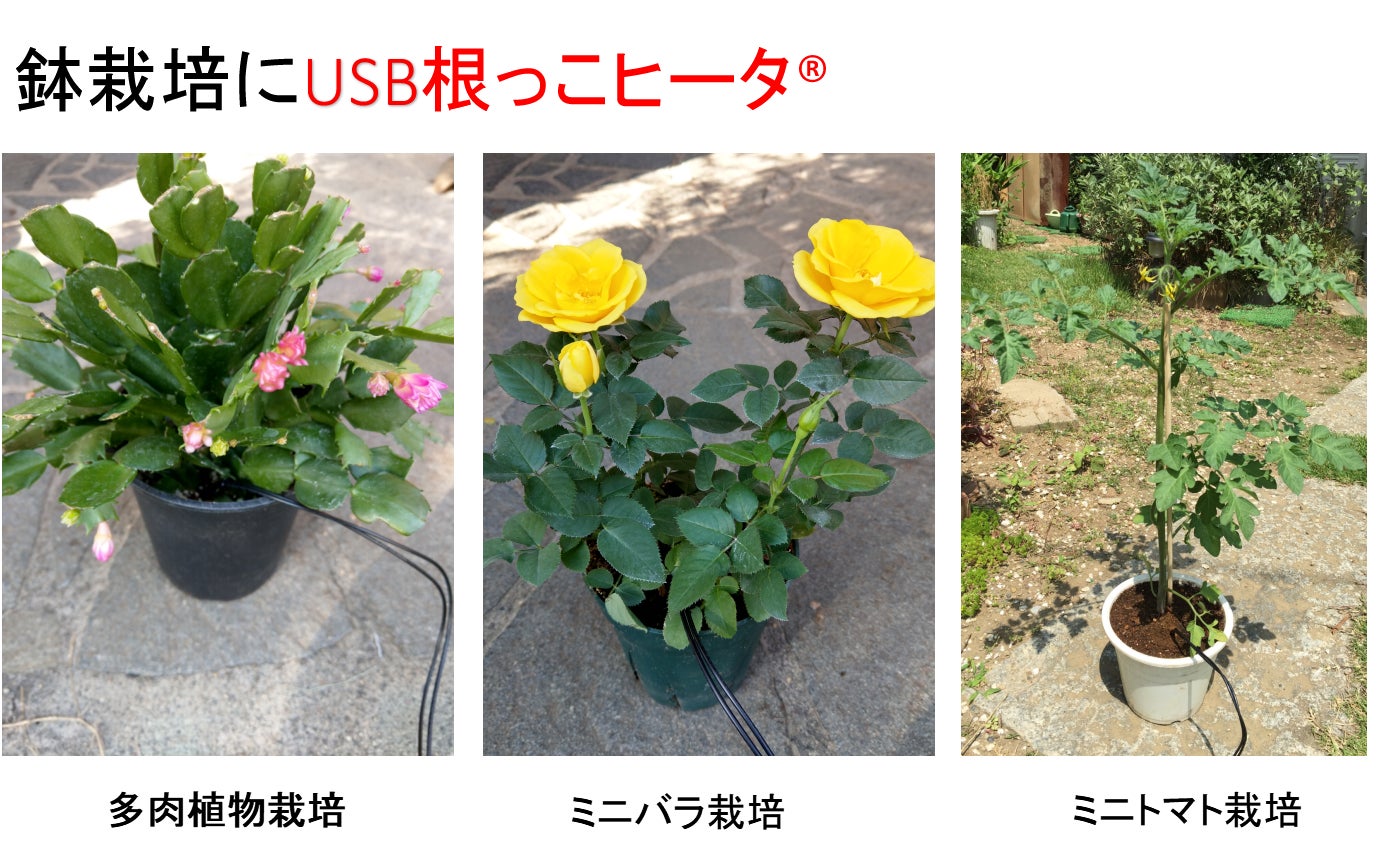

室内の鉢植え植物の保温に

・根っこの環境が悪いと生長が止まります。特に地温管理が大事！！
・生育限界最低温度を下回っても根域の加温で冬超えし易くします。

ベランダの植物栽培の加温にＵＳＢ根っこヒータ

・霜、雪による植物の根域部の凍結防止。
・野菜の栽培など培地温度の確保。
・植物の生育促進(地温の確保）

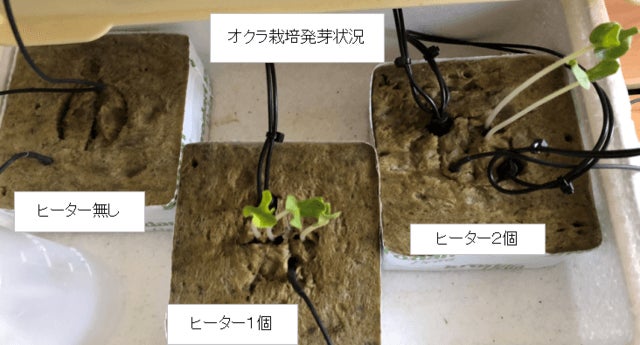

じかまき発芽促進にＵＳＢ根っこヒータ®

・ヒーターを1個追加して培地の温度を上げ発芽促進。（発芽時は数度高めの温度が必要）
・発芽後は追加のヒーターを抜くか電源をのOFFにする。

学校の研究課題にＵＳＢ根っこヒータ

・地温による植物の生長度合いを研究をテーマに・・・・教育教材として
・農業高校の環境制御のデモ機の製作用機材として

農業関係者に

・局所加温の検討をされている方お奨めします。
・多品種栽培を行っている農家の方にお奨めです。（室温を低い栽培品種に合わせて省エネ）
・いちご栽培、花栽培などをされている方にお奨めします。
・ロックウール、ポット、バッグ、袋栽培などをされている方にお奨めです。

水耕栽培の株元加温にＵＳＢ根っこヒータ®

・水耕栽培の株元のロックウール部を加温にお奨めです。

【プロジェクト概要】

家庭等で植木鉢による植物の栽培で加温や保温方法はパネルヒーターやプレートヒーター
など植木鉢の外側（鉢底）からの加温するタイプが多く、消費電力も加温する面積に比例
して100Ｗ以上の機種が多い。加温も鉢を経由しての加温なので電気代が嵩み課題となる。

局所加温技術を家庭内の植物栽培に普及させるため、安全で誰でも簡単に高効率な加温が
効果的に根域付近をピンポイントで加温することの出来る。超省エネヒーターを商品化。

栽培植物の根域付近の培地を挿すだけで手軽に加温出来き感電事故など極力少ない直流５V
のＵＳＢ電源を利用することで汎用性を持たせ、普及させたい。更にヒーター1個当たり
消費電力を１W以下で極めて省エネ製品の商品名『ＵＳＢ根っこヒータ®』を新発売する。

【プロジェクト詳細】

今回の独自開発品は加温するヒーター部分が点状の配置になっており加温したい部分だけ
をピンポイント加温が出来るため効率が極めて良く省エネ効果が非常に高い。
加温性能はヒーター部が約１５分で表面温度を約１５℃上昇する穏やかに加温。
更に、ヒーター間やプラグとの接続電線は殆ど温度上昇しにくい太目の電線を採用。

USB『根っこヒータ®』には下記の様な特徴を持っております。

【特徴】

①超省エネ（ヒーター１個当たり消費電力１W以下）

②着脱が非常に簡単。 ヒーター部を培地に挿し込むだけ。加温が不要時は抜くだけ。

③電源はモバイル用USBアダプターの定格５V１A以上であれば使用出来ます。

④電源は直流５Vを使用するため感電による死亡事故などの心配が殆どない安全に配慮した
電圧を使用しております。

⑤大きな植木鉢の植物でも加温が可能。（鉢を移動しなくても加温が出来る）

⑥コンセントがない場所でもバッテリーに接続で加温が出来る。

⑦ヒーター部はＩＰ６７取得で水洗いが出来る。（水中での使用はNG)

⑧植木鉢やプランター及びロックウール、ポット、バッグ、袋栽培など多くの栽培植物に
対して加温が簡単に出来る。（少量の培地ほど培地の温度が上がります）

⑨温室を持たなくても栽培植物の越冬にも有効です。

⑩温室を持たれている方も室温を抑えたり、花の開花日の前倒し調整が可能。

USB根っこヒータ®の活用について

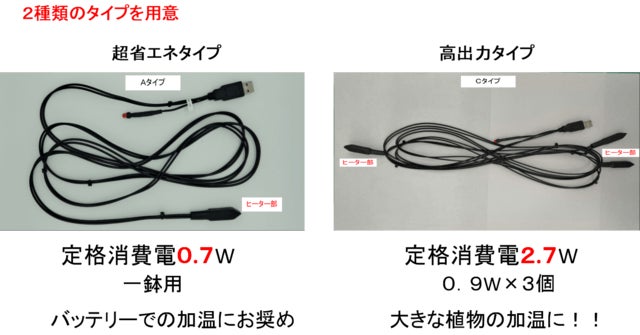

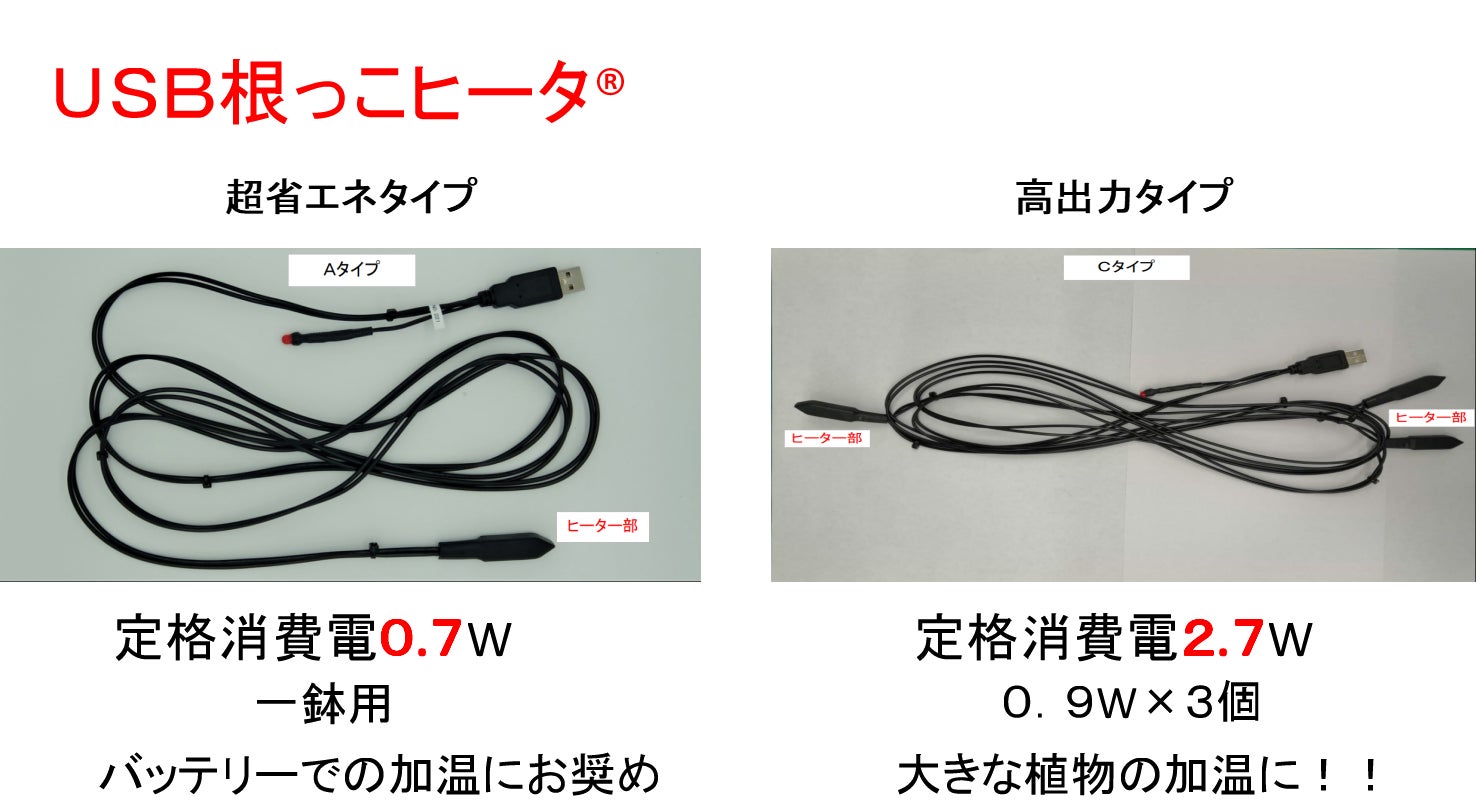

・今回は Aタイプ（ヒーター数1個）とCタイプ（ヒーター数3個）の２種類を用意。

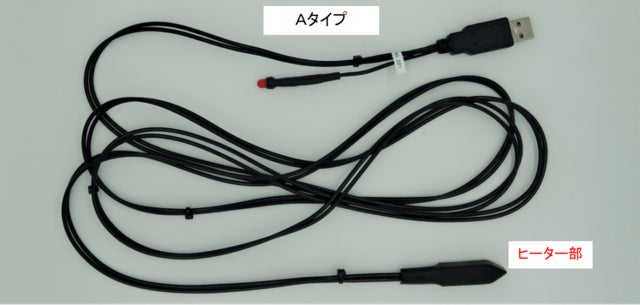

Aタイプ（ヒーター数1個） 超省エネ

①Aタイプはヒーターが1個なので鉢の大きさの制限はありません。
②消費電力０．７Wに抑えている為、バッテリー等での加温に向いております。
例えば旅行や出張などで家を留守にする場合の加温も可能です。
ヒーター表面の温度上昇は１４℃程度でMax到達温度時間は１５分です。

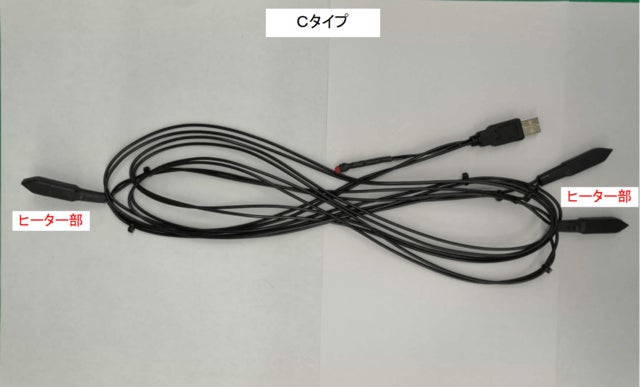

Cタイプ（ヒーター数3個）

①Cタイプはヒーターとヒーターの間隔が３０ｃｍ、複数の鉢を跨ぎ加温する場合
鉢の大きさは８号までが限度です。３鉢を同時に加温が可能です。又、ヒーター
３個を同じ鉢に使用する場合は鉢の大きさの制限はありません。
消費電力は０．９W（１個当）でUSB根っこヒータ全体では２．７Wです。

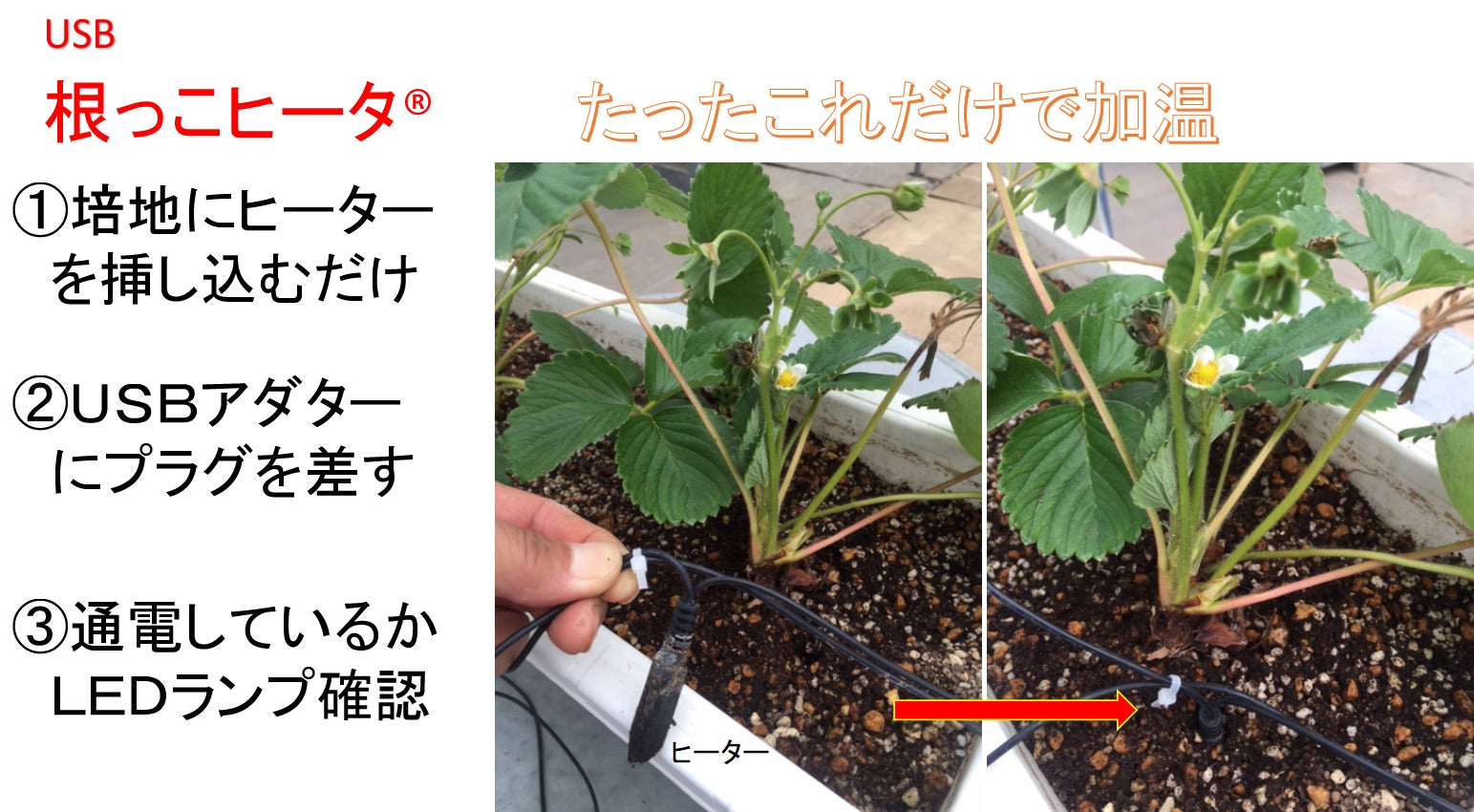

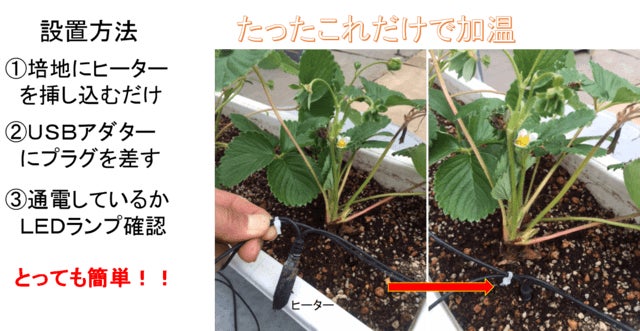

【操作方法】

ＵＳＢ根っこヒータを植物の根域付近に挿し込む。又は定植時に根っこの下に埋め込む。
その後プラグを電源アダプター部に挿し込み使用願います。鉢の大きさや材質により培地の
温度上昇が異なるため温度計で確認しながら使用して下さい。
地温管理はサーモスタットが便利ですが無い場合は植物との距離を変更することで温度を
調整する事も可能です。（前記の地温グラフを参照願います）

注１）設置時にヒーターの温度が上がるかどうか確認してからご使用願います。
注２）プラグ部分についているLEDランプは電源にプラグが挿し込まれているかの確認用で
　　　ヒーターの故障有無を知らせるものではありません。

【注意事項】

①濡れた手で電源アダプターや電源プラグ及びコンセントなどに触れると感電する原因に
なります。ご注意ください。

②長期間使用する場合は電源部分や接続部の埃の掃除を定期的に行い確認願います、

③ヒーター部を纏めて複数で加温するとヒーター部が異常に上昇してヒーター部が膨らんで
内部の樹脂が溶けだすことがあり火傷の危険性がありますので厳禁です。

④植物に直接接触させての加温の場合はヒーター部にサーモスタットセンサー部を固定して
必ず温度調整願います。

⑤ヒーター部に重いものや足で踏みつけると発熱体が破損する場合がありますので十分注意
お願い致します。（破損して高温を発生する場合があります）

⑥ハサミやナイフでヒーター部やビニル電線などを切断及び分解は保証の対象になりません
ので修理や改造などはしないでください。

【保管方法】

・使用後の保管はヒーター部を水洗い後、良く乾かして直射日光の当たる場所を避け（紫外
線による劣化防止）段ボール箱や黒のポリ袋などで保管願います。
・水洗い時プラグ部分水がかからない様、注意しながら水洗いを願います。

【製品仕様】

USB根っこヒータ® Aタイプ ヒーター数１個（単独） 超省エネ

型式：NR05UA-001-360
電源アダプター：ＵＳＢ ５Ｖ １Ａ以上
定格消費電力 ：０．７Ｗ
ビニル電線長さ ：２ｍ
ヒーター部寸法 ：１１×８．５×５５
ヒーター数：１個
材質 ：ＰＶＣ/ＰＥ
防水性能 ：ＩＰ６７ 取得済
生産国：中国
使用温度範囲 ：-５℃~３０℃
保証期間：購入後１年以内 （商品交換）
一般販売予定価格：3,960円（税込み）

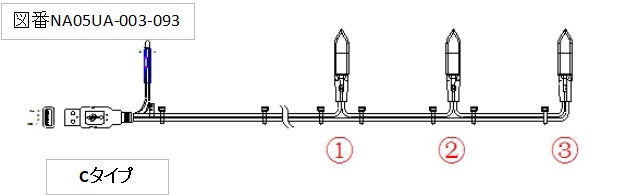

USB根っこヒータ® Cタイプ ヒーター数３個 （３連結）

型式：NＡ05UA-003-093
電源アダプター：ＵＳＢ５Ｖ １Ａ以上
定格消費電力 ：２．7Ｗ（１本あたり）（０．９W×３個）
ビニル電線長さ ：２ｍ
ヒーター部寸法 ：１１×８．５×５５
ヒーター数：３個
ヒーター間隔 ：３０㎝
材質 ：ＰＶＣ/ＰＥ
防水性能 ：ＩＰ６７ 取得済
生産国：中国
使用温度範囲 ：-５℃~３０℃
保証期間：購入後１年以内 （商品交換）
一般販売予定価格：5,280円 （税込み）

【一緒に一緒に使用可能な便利グッズの紹介】

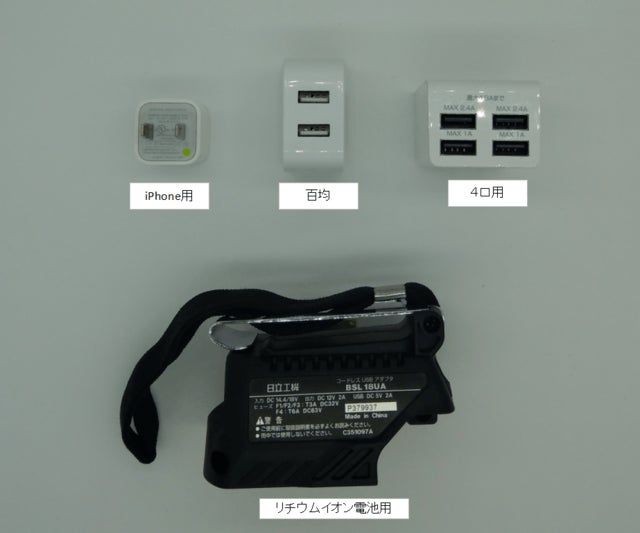

①USB電源アダプター

・モバイル用ＵＳＢ－Ａタイプで５Ｖ１Ａ以上は使用可能。
１００円ショップのモバイル用アダプターも使用可能です。（写真中央）
・電動工具用（リチウムイオン電池用）
コードレス刈払い機などの閑散期のバッテリーの有効活用出来ます。
　別途専用アダプターが必要です。（写真下）

②主な充電器
・モバイル用バッテリー
・電動工具用リチウムイオン電池
・非常用バッテリー
容量の約７０％位で計算して下さい。(実際に持ち時間を確認後使用願います。）

③USB根っこヒータ®コントロール製品 （温度）

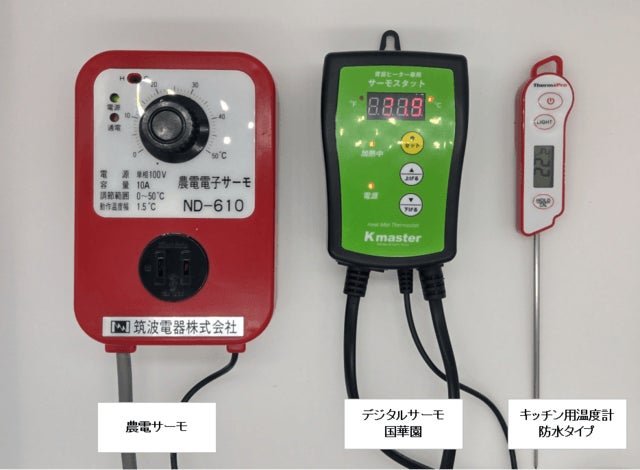

・サーモスタット
一般的に農家では農電サーモが良く使用されてますがでデジタル用が測定箇所の温度も表示
されて便利です。（写真の農電サーモは左、国華園のサーモは中央）
・温度計
データー取得が無ければキッチン用温度計が便利です。防水タイプを使用しましょう。

④USB根っこヒータ®を加温コントロール製品 （加温時間又は温度上昇）

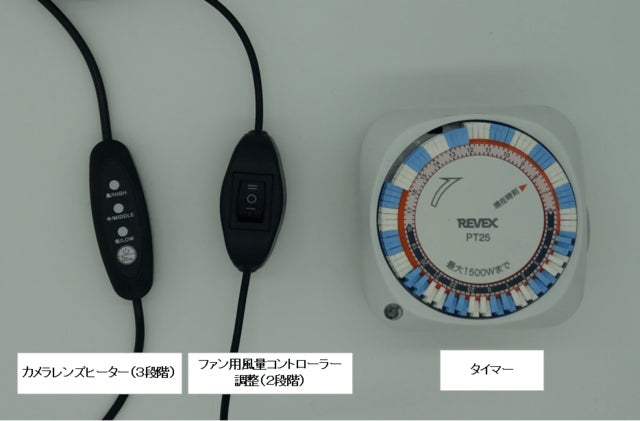

・電力調整コントローラー （消費電力も同じく計算出来ます）
イ、写真左はカメラレンズヒーターの３段階調整（高温、中温、低温）温度上昇は電圧比率
で計算出来ます。（プラグ部のLED点灯管も点滅します）
※間欠通電と思われます。
ロ、写真中央はファン用風量コントローラーの強・弱の2段調整で弱は50％です。
３段階調整用もあります。（高温５V 中温4.25V 低温3.5V）
※やや出力電圧が低くなり温度上昇が低くなる傾向にあります。
ハ、写真右はタイマーで15分刻みでON,OFFが可能です。

スケジュール

２０１９年7月 USB仕様の『根っこヒータ®』のサーモスタット不要の試作

２０２０年２月 USB仕様の改良の取り組み

２０２０年６月 最終仕様 確立 及びCタイプ（３連結）仕様追加

２０２０年７月 製作用部材手配済

２０２０年１０月 部材の特性確認

２０２０年１１月 製造開始　最終仕様調整

２０２０年１２月 最終性能チェック合格し中国工場出荷

２０２０年１２月 製品完成済　　

２０２１年０１月　キャンプファイヤーにて公開開始

２０２１年０２月末　リターン品の配送予定

リターンについて  　「All in 方式」 です。
支援された方全員に目標達成の如何に拘わらずリターン致します。

・予定価格の６.８～３５％OFF

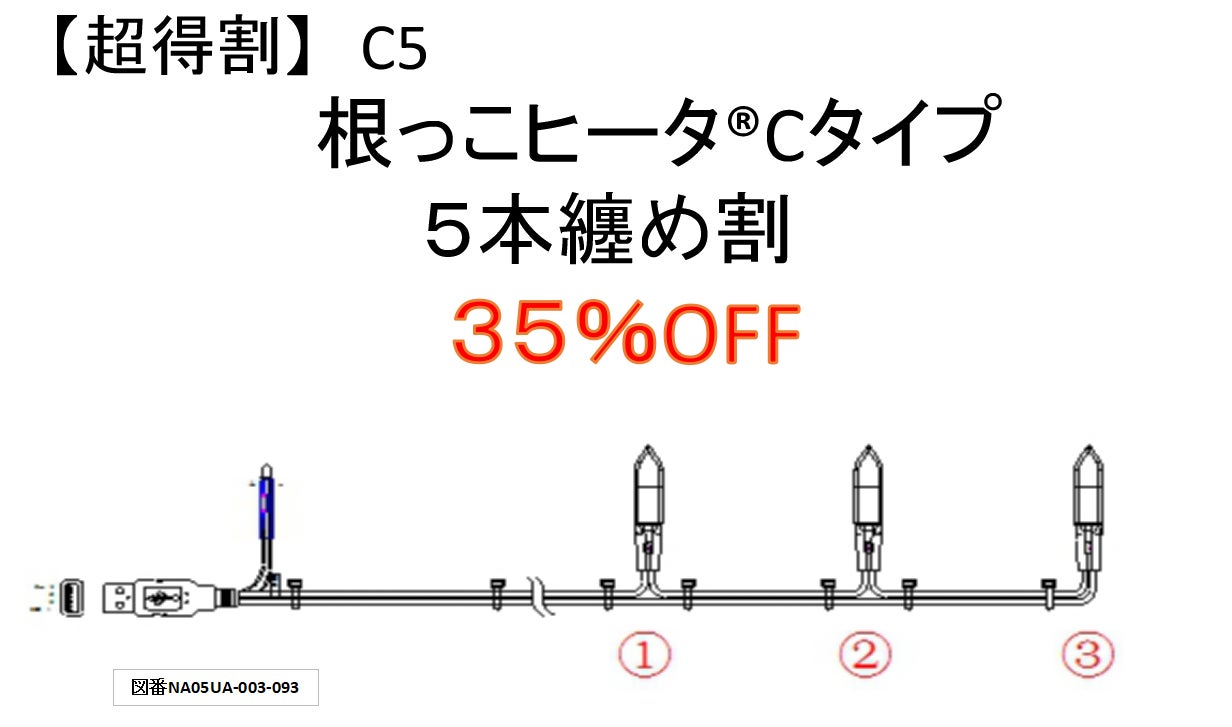

①【超早得割】 ３５％OFF 限定２０名　　C５
・根っこヒータ®Cタイプ５本纏めて購入の場合

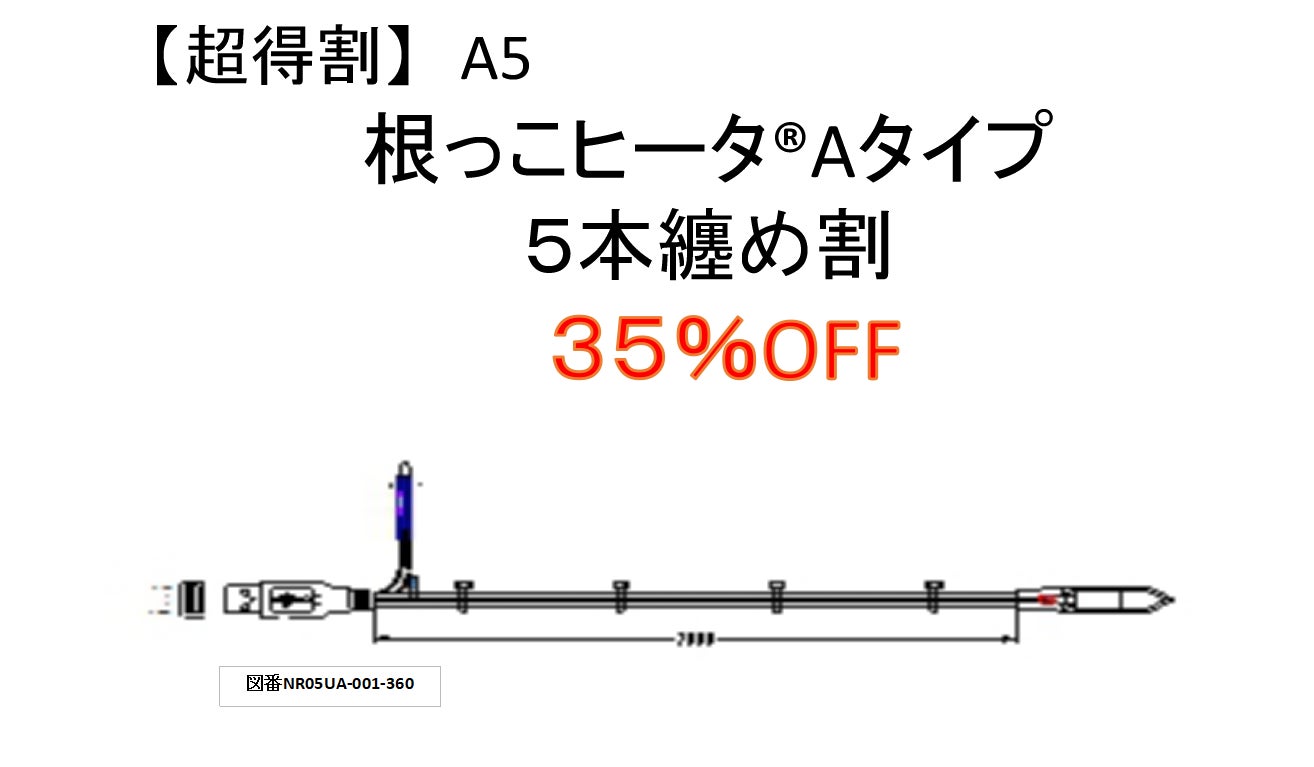

②【超早得割】 ３５％OFF 限定２０名　　A５
・根っこヒータ®Aタイプ５本纏めて購入の場合

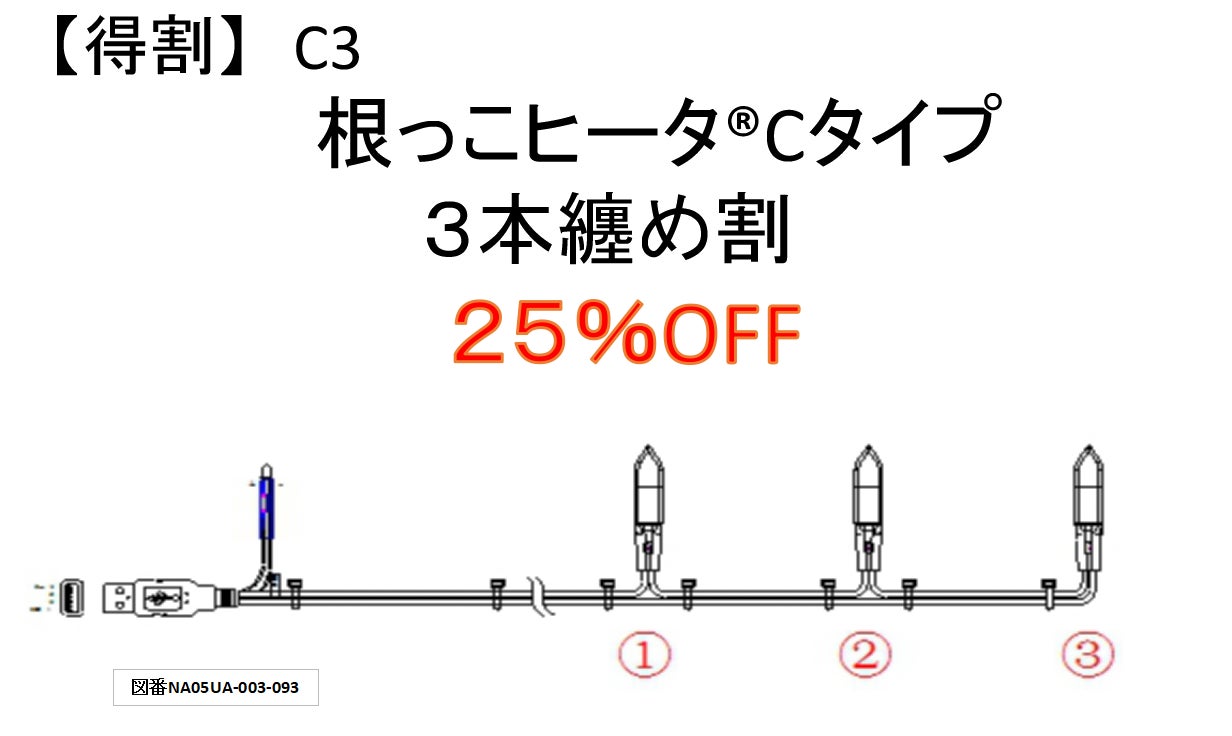

③【早得割】　 ２５％OFF 限定３０名　　C３
・根っこヒータ®Cタイプ３本纏めて購入の場合

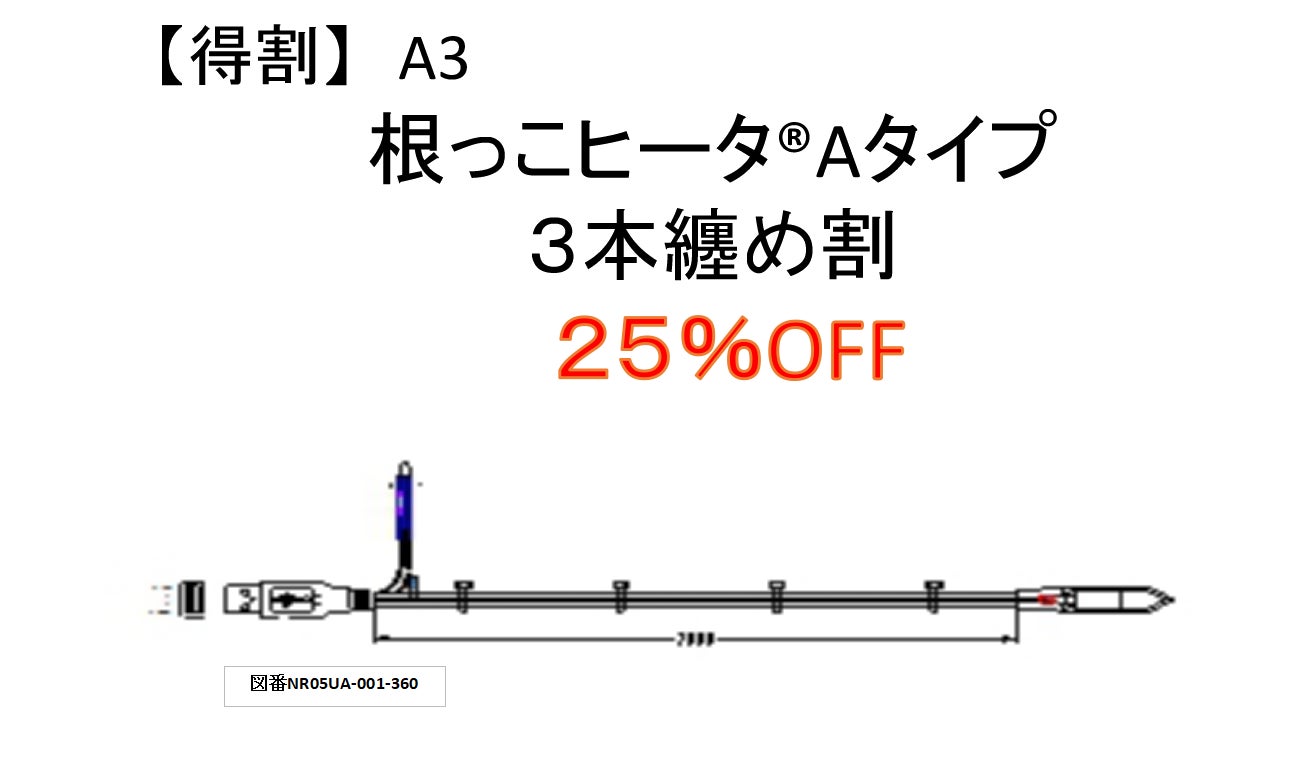

④【早得割】　 ２５％OFF 限定３０名　　A３
・根っこヒータ®Aタイプ３本纏めて購入の場合

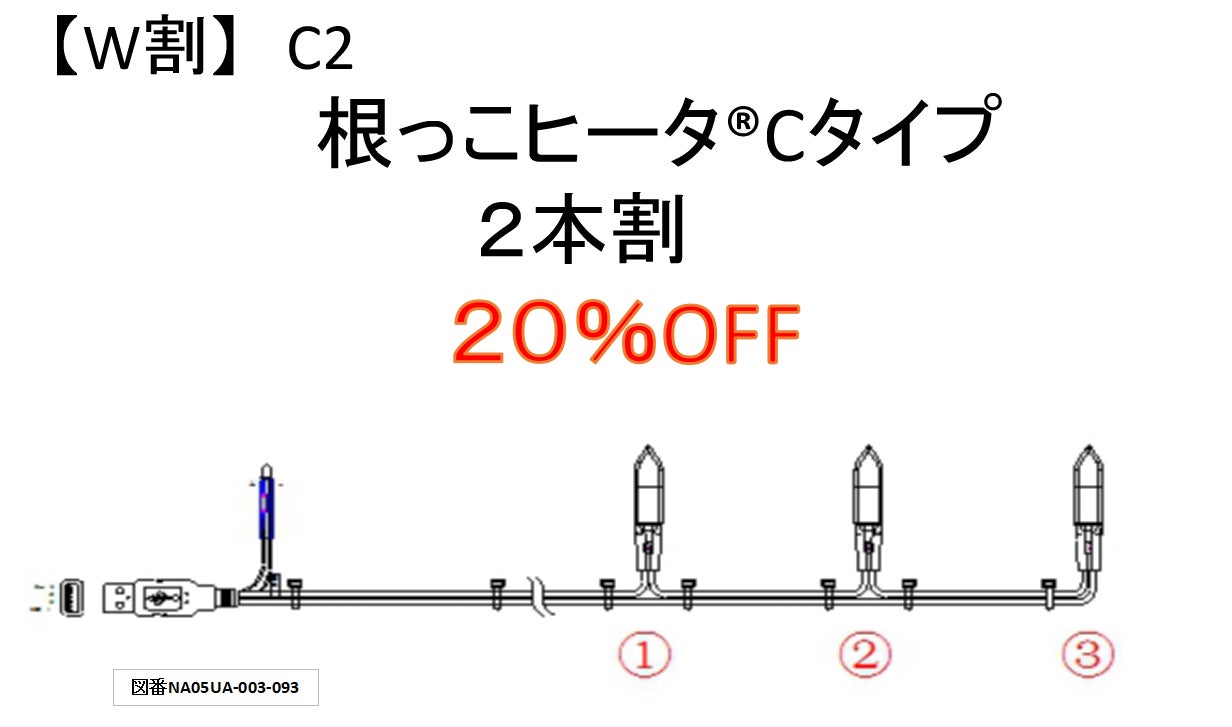

⑤【W割】　　２０％OFF 限定５０名　　C２
・根っこヒータ®Cタイプ２本購入の場合
　

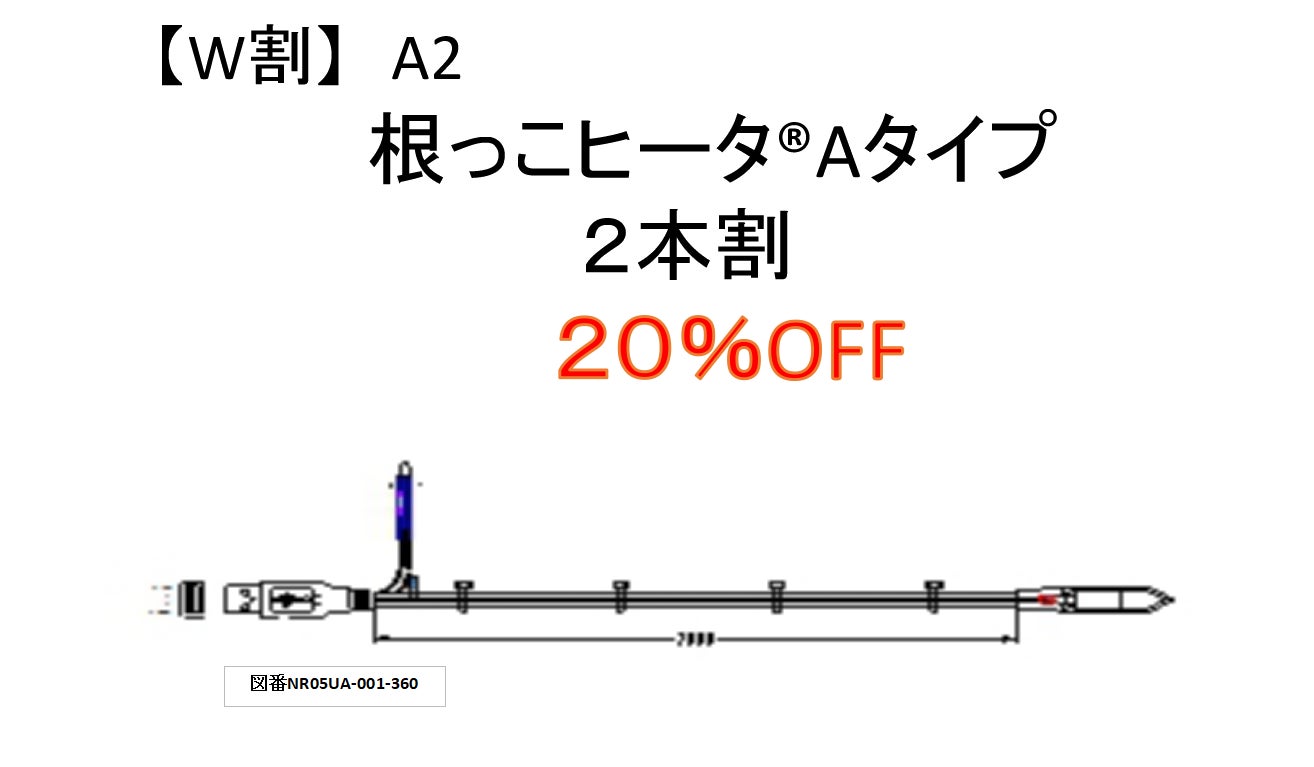

⑥【W割】　　２０％OFF 限定５０名　　A１
・根っこヒータ®Aタイプ２本購入の場合

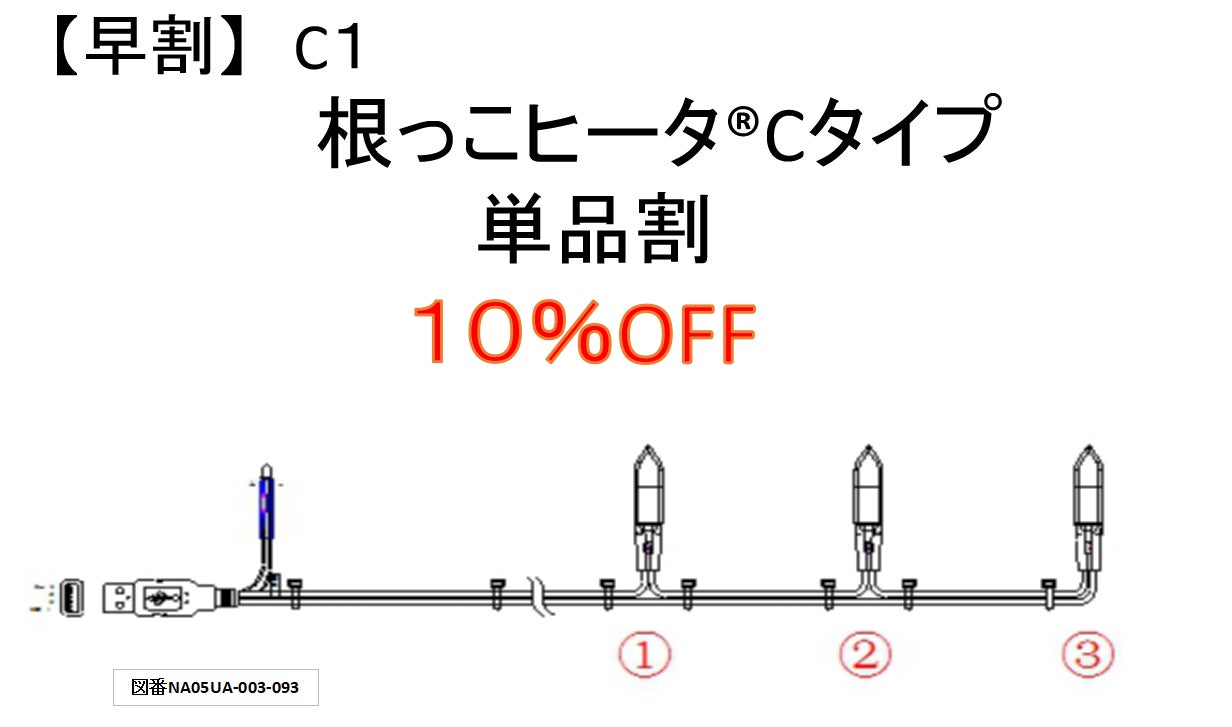

⑦【単割】　　１０％OFF 限定１００名　　C１
・根っこヒータ®Cタイプ単品購入の場合
　
⑧【単割】　　６.８％OFF 限定１００名　　A１
・根っこヒータ®Aタイプ単品購入の場合

資金の使い道

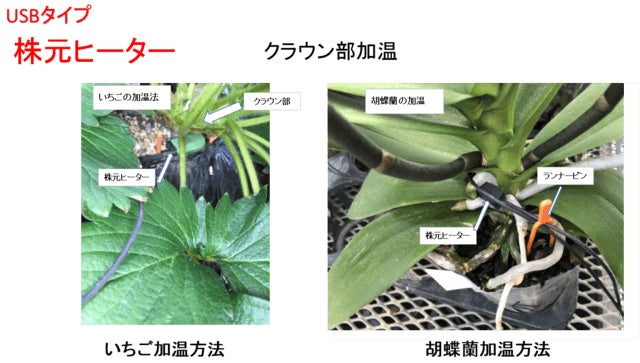

①新型『USB株元ヒーター』などの開発
現在、いちご栽培のクラウン加温用USB株元ヒーターを開発しており、専門のいちご栽培
機関などで加温効果を確認中です。胡蝶蘭の開花調整にも応用可能です。
今秋商品化に向けて開発しております。

仕様
ＵＳＢ株元ヒーター （クラウン加温用）
電源アダプター：ＵＳＢ５Ｖ １Ａ以上
定格消費電力 ：４．２Ｗ
ビニル電線長さ ：３ｍ
ヒーター部寸法 ：９×９×３０
ヒーター数：６個
ヒーター間隔 ：３０㎝
一般販売想定価格：8,200円 （税込み）

利用シーン
・いちご栽培のクラウン加温栽培 （最低夜温5℃ クラウン加温温度20℃）
『ベランダいちご園』様で検証実験にご協力いただいております。ブログ参照
・胡蝶蘭の開花前倒し （18℃温室 ヒーター２５℃設定 数日短縮）
・その他 ガーベラ、バラ、ナス、ピーマンなどにも有効と考えます。

②Eタイプ（ヒータ数5個）の根っこヒータ®開発

⓷量産金型の拡充

【実行者の紹介】

定年退職後個人的にピンポイント加温用ヒーターを趣味で開発しております。
在職時、会社の新事業として農事用の新型局所加温ヒーターを発明者と共同で商品化をする
準備をしておりましたが、農作物のため評価を得るためにはお金と時間（最低3年）、更に
人員が掛かるため商品化の前に会社の事業が中止となり未練が残っておりました。
発明者と合意のもと画期的な発明のヒーターを引き継ぎ農事用からコンシューマ用に誰でも
簡単に使用できる様、USB電源を利用した少数ピンポイント加温ヒーターを開発しました。
USB電源を利用したことでコンセントの無い場所でもバッテリーを活用することで留守や
宿泊時でも加温が出来ます。
特に特殊の発熱体ではなく電子製品に使用されている電子部品の発熱を利用したヒーター
です。電子部品の発熱は一般的に電気エネルギーを熱のみに変換するため熱が邪魔者ですが
ヒーターに利用すれば熱効率が非常に良い。
現在、いちごや胡蝶蘭栽培のクラウン加温用株元ヒーターを開発しております。
来秋の商品にご期待ください。
ピンポイントで加温出来る超省エネで安全な商品を世の中に少しでも知って頂けれ
ば幸いです。

【製造協力工場の紹介】

中国の深圳市にある瀬戸特莱致電子（深圳）有限公司の製造工場です。
私が在職中からヒーターの開発当初からご協力いただいております。
製造方法や各種試験データーの採取など製造品質も含め信頼しております。

【ＦＡＱ】

Ｑ：ヒーターを設置したまま水やりは大丈夫ですか？

Ａ：はい、ヒーター部はＩＰ６７取得しており防水対応しております。

Ｑ 商品の保証期間はありますか？

Ａ はい、購入日から1年間が保証対象です。原則代品を送ります。

Ｑ 電源の制約はありますか？

Ａ ＵＳＢ－Ａタイプの５Ｖ１Ａ以上を使用願います。

Ｑ ベランダでの使用は可能ですか？

Ａ はい、可能です。ＩＰ６７を取得しております。 但し、水中では使用
出来ません。 電源やプラグは防水対策をお願い致します。
接続部は絶縁テープで保護、ビニールバックなどの活用出来ますが浸水には注意が必要。

Ｑ プラグに付いているＬＥＤ灯はどんな役目ですか？

Ａ プラグが電源に接続して通電しているかを確認するためです。
リード線の断線やヒーターの故障は検知できません。

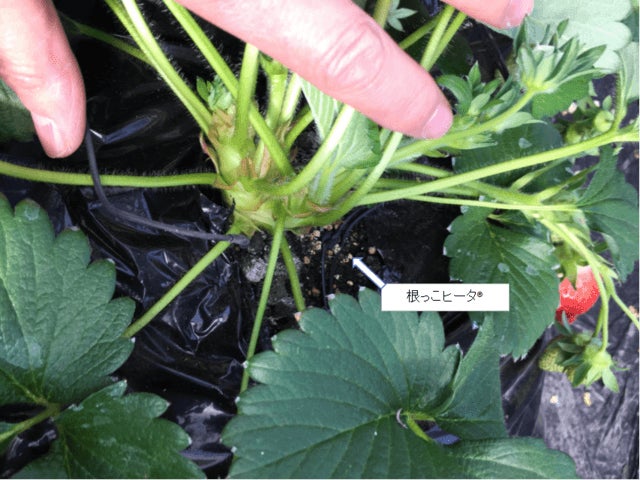

Ｑ イチゴ栽培の場合クラウン加温は可能ですか？

Ａ はい、可能です。幅広い面をクラウン部に接して25℃以下で加温して下さい。

Ｑ 昆虫の越冬用に利用可能ですか？

Ａ 大丈夫と思いますが確認できておりません。

Ｑ ヒーターを纏めて加温はできますか？

Ａ 出来ません。ヒーターを一個づつ離して加温してください。纏めると温度が上がり過ぎ
て壊れたり、火傷します。纏めての加温はしないでください。

Ｑ 市販の温度調整コントローラーを利用できますか？

Ａ 利用出来るものと出来ないものがあります。 冷却ファン用風量用、カメラレンズ結露
防止温度コントローラーは利用出来ます。電圧降下型はＯＫです。

Ｑ 農事用にも適用可能ですか？

Ａ はい、可能です。２４Ｖ３Ａの電源部を製作して頂ければ８０連結のヒーターまでは
製造は出来ます。（1本の定格消費電力７２Ｗ）問合せなどで別途相談。

Ｑ 挿し込んだヒーターが浮いてしまう場合はどうしたらよいか？

Ａ ヒーターから出ているビニル電線をイチゴ用ランナーピンでビニル電線を動かない様に
固定下さい。
