【従来の常識を覆す、オールインワンのデジタルマイクロスコープ】

研究や開発の場面で顕微鏡やマイクロスコープを使用する際、使いづらさを感じたことはないでしょうか。

• セットアップに時間がかかる

• カメラは常に下向きで、横向きや上向きにセットできない

• 照度が合わず、鮮明なデータが取得できない

• 付属品が多く、管理が煩雑

従来の顕微鏡であれば、このような課題は避けては通れませんでした。

そんな中、ドイツのOpto社は、セットアップが圧倒的に簡単＆高精細な顕微鏡「オールインワン・インテリジェントデジタルマイクロスコープ」を開発したのです。

「誰でも使いやすい顕微鏡を世の中に広め、科学技術の進歩に貢献したい！」
そのような想いを実現するためにこのプロジェクトをスタートしました。
集まった資金は、顕微鏡や光学技術を世の中に広めるための活動資金として活用させていただきます。

【オールインワン・インテリジェントデジタルマイクロスコープの特徴】

①全内蔵型だからセットアップが圧倒的に簡単！
②コンパクトなイメージングモジュールに多くの機能を搭載！
③簡単操作なのに超本格的！

■①全内蔵型だからセットアップが圧倒的に簡単！

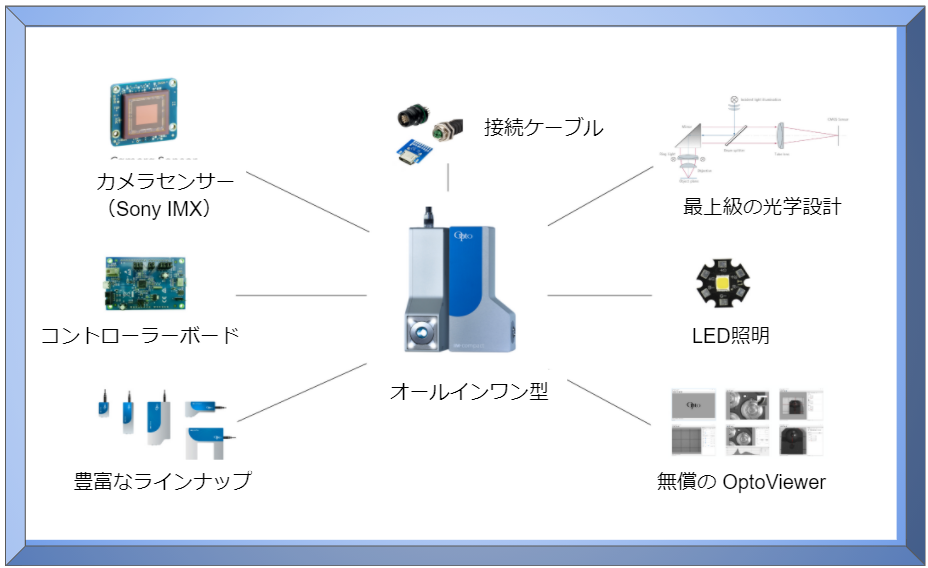

「オールインワン・インテリジェントデジタルマイクロスコープ」は、その名の通り、「オールインワン」の全内蔵型のため、セットアップが圧倒的に簡単であることが最大の特徴です。

従来の顕微鏡は、左のもののように、カメラ、レンズ、同軸照明＋電源、プリズム、リング照明＋電源がそれぞれ別々で、PCに 接続して画像を確認するまでに面倒なセットアップが必要でした。

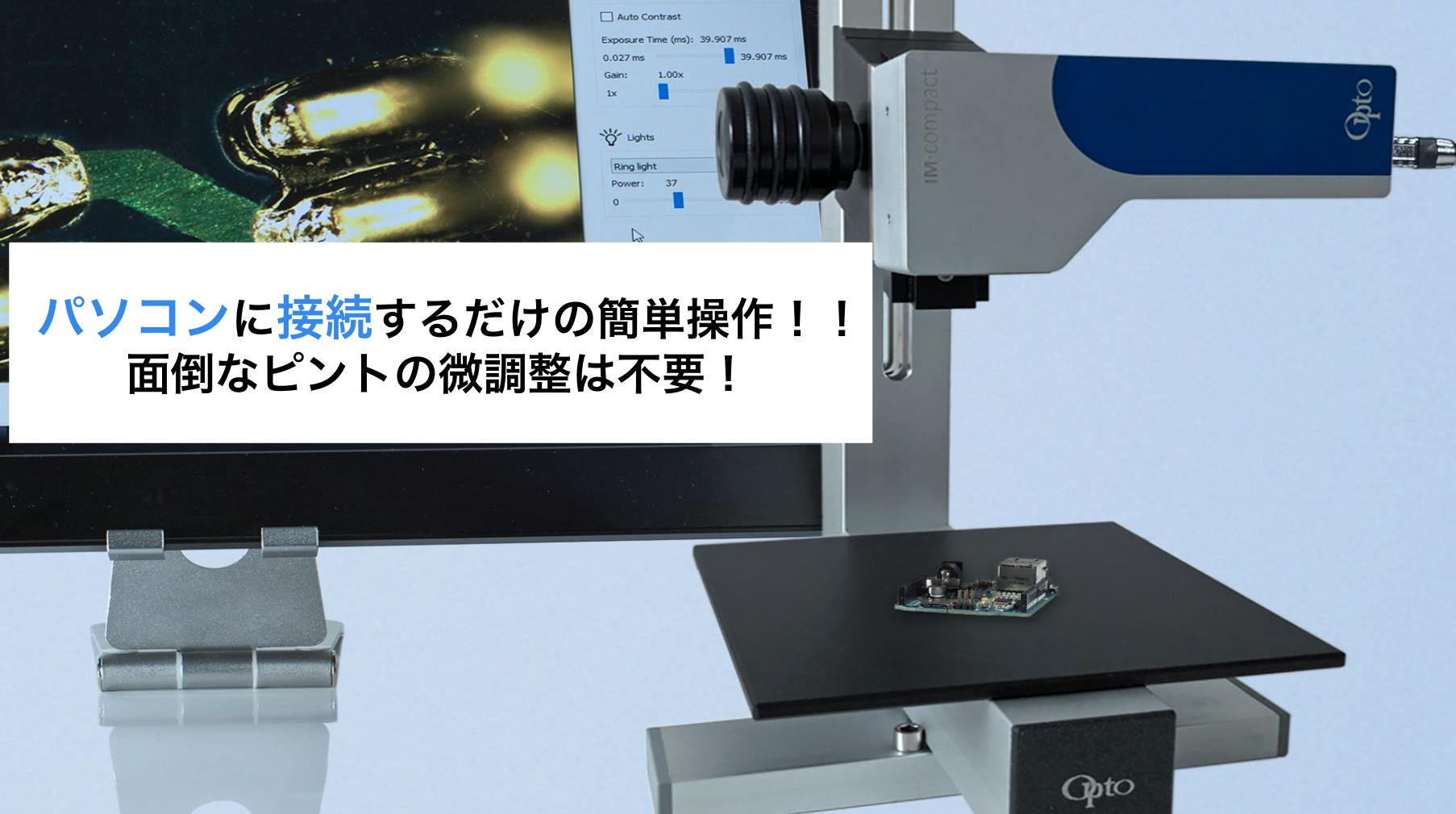

しかし、右の写真にある本商品は、従来型の面倒さを解消するため、カメラ、レンズ、プリズム、照明を一体化させ、堅牢な筐体に内蔵させています。カメラ、照明の電源供給もインターフェイスのUSB3.1から給電され、電源配線も不要でケーブル１本でPCへの接続が完了する、とても便利なデザインとなっているのです。

本商品は、一般的なデジタル顕微鏡と異なるコンセプトと構成を実現したため、はるかに使い勝手が良く、幅広いアプリケーションに対応することができます。

■②コンパクトなイメージングモジュールに多くの機能を搭載！

全内蔵型でコンパクトな「オールインワン・インテリジェントデジタルマイクロスコープ」ですが、そのコンパクトなイメージングモジュールに多くの機能を搭載しています。

すべてのイメージングモジュールには、無償の「OptoViewer」が付属しています。
シンプルなユーザーインターフェイスで、簡単にカメラをインストールすることができ、異なる光源を駆動させることが可能です。下記のように多くの機能が含まれています。

• カメラ、同軸照明およびリング照明の設定

• 設定プリセットファイル

• 事前調整可能な拡大表示設定

• 照明輝度調整

• フラットフィールド補正

• ワンクリックでイメージファイルストレージにエクスポート

• クロスヘア／グリッド／スケールジェネレータ

• 描画／注釈（基本、図形、ビットマップ、テキスト）

• 標準測定機能

• ポイントからポイントの距離計測

• 角度調整／フォーカス調整

■③簡単操作なのに超本格的！

～マシンビジョン用デジタルマイクロスコープとして活用～

Opto社のイメージングモジュールは、industry 4.0アプリケーションに完全対応した設計、製造されているため、産業用途、マシンビジョン用途への活用が期待できます。

堅牢なアルミニウム筐体に、インテグレートされたカメラは、USB 3.1インタ ーフェイスに統一されています。

使いやすさにごだわっており、あらゆるネットワーク、システム、運用環境に容易に統合するための画像取得ソフトウェアが付属しているので、測定装置、分析システム、バイオイメージングシステムにも容易に利用できます。

また、LED照明（リング照明および同軸照明）が内蔵統合されており、同軸入射光と拡散リング照明でシームレスな照明ソリューションが実現します。

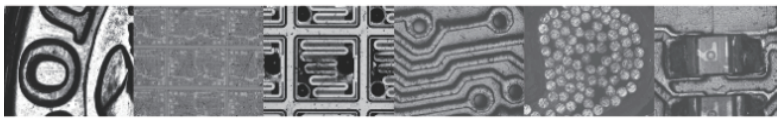

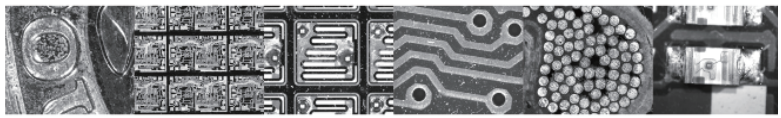

ブライトフィールド／同軸照明

ダークフィールド／リング照明

【アプリケーション事例】

使いやすさを追求したコンパクトデザインの「オールインワン・インテリジェントデジタルマイクロスコープ」は、多くの分野で活用できます。こちらは活用事例の一部です。

• ライフサイエンス
  　- qPCR機器用蛍光顕微鏡用ソリューション
  　- エンジン、マイクロ流体および質量分析

• 医療機器／バイオメディカルイメージング
  　- 病理学（生検のための記録映像、画像のサンプル追跡）
  　- 腫瘍学（細胞分析のための細胞範囲）
  　- IVF（体外受精と顕微授精などの生殖補助医療技術）
  　- 眼科（レーシック機器）
  　- インビボ NIR蛍光イメージング（細胞挙動のアナリシング）
  　- 医薬品スクリーニング（生化学的、遺伝または薬理物質の試験・分析）

• 微生物学
  　- 細菌
  　- 免疫系
  　- 菌学
  　- ネマトロジー
  　- 寄生虫学
  　- 生理学
  　- 原生動物学
  　- ウイルス学などの分析用

• インダストリー 4.0/IoT
  　- センサ、機器の共同関連付け
  　- データマイニングとの連携

• 半導体業界
  　- 検査（回路基板、ウエハー、太陽電池、ファイバー、ICなど）
  　- 画像処理
  　- マイクロ欠陥の検出
  　- エラー分析

• 法医学分野
  　- 指紋などの証拠物件のディスカバリー
  　- 犯罪論
  　- トレースと連絡先の証拠
  　- 識別
  　- 層状顕微鏡

• テスト／測定
  　- プロファイル、寸法測定
  　- メタラグラフィー（金属組織学）
  　- マイクロ溶接検査
  　- 金属、宝石、鉱物などの硬度検査（ヴィッカーズ硬度、ブリネル硬度）
  　- 異常分析
  　- 障害分析

• 自動車分野
  　- シリンダー検査
  　- 溶接、シリコン、ジョイント検査
  　- 塗料の表面検査
  　- プロファイル測定

• LED検査
  　- カラー検証
  　- ピクセル検査

• 時計業界
  　- 表面解析（ガラスおよび混合材料）
  　- マイクロ プロファイル測定と位置

• FAオートメーション／ロボティクス
  　- ロボット支援ツール測定
  　- 光学エンジン

【商品の詳細】

今回は主要モデル２種類を皆さまにお届けします。

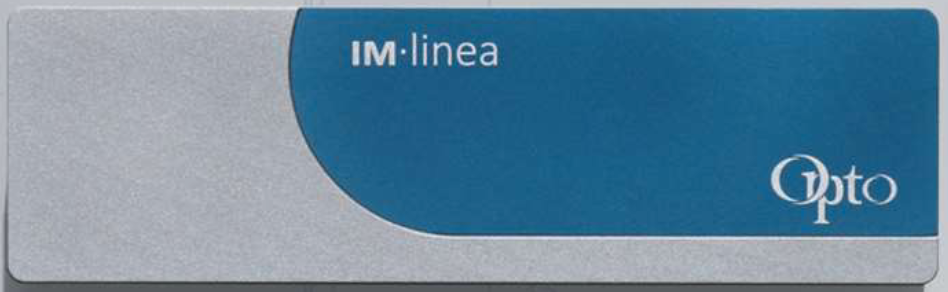

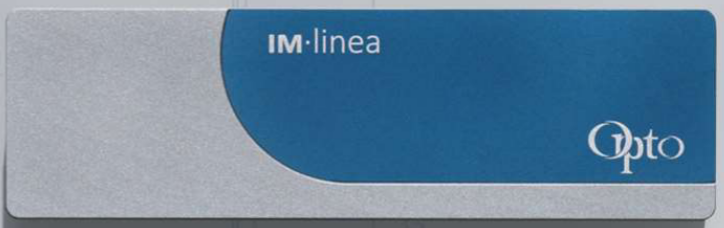

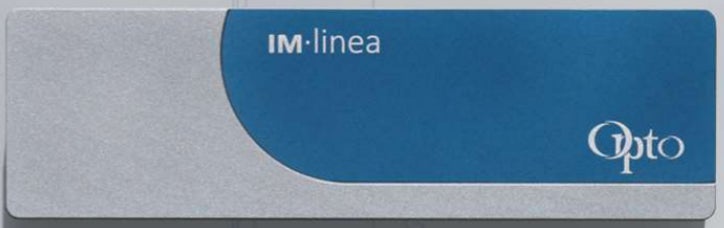

■IM・linea M

人気なCompact M シリーズの中でも、汎用的にご使用いただける商品が「IM・linea M」です。

• 分解能（空間周波数）36（LP/mm）、WD（Working Distance, 作動距離）132 mm、
  そして照明付き（ring）という使い勝手の良さを実現したモデルです。

• FOV（Field of View, 視野角）14.1 mm × 10.6 mm の高精細モデルとなっています。

• カメラ、レンズ、照明照射、観察対象が水平の仕様です。

• USB 3.1インターフェイスで、USB-Cコネクタを採用しています。

• SONY IMX265LQR-C センサを搭載しています。

• その他製品詳細
  - イメージ：カラー
  - フレームレート：57 fps
  - 寸法：W50 × L160 × H40 mm
  - 重さ：500g
  - 適合：CE, RoHS, WEEE

• その他
  - 原産国：ドイツ
  - 保証期間：メーカー出荷より一年
  - 説明書：英語のデータシート

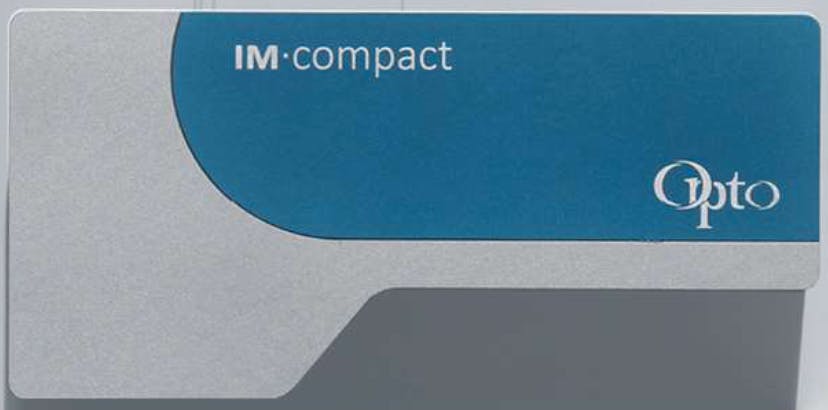

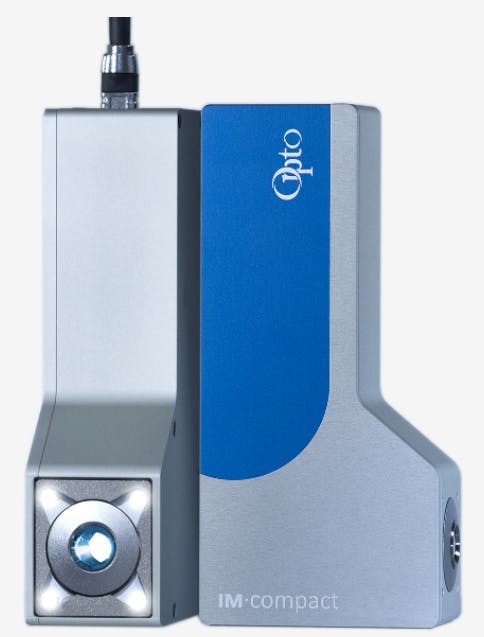

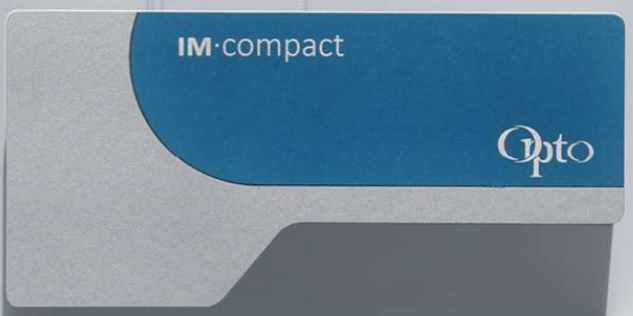

■IM・Compact M

人気なCompact M シリーズの中からもう１種類。「IM・compact M」は何と言っても高精細度が魅力の商品です。

• 分解能（空間周波数）250（LP/mm）まで実現している上に、FOV（Field of View,
  視野角）2.3 mm × 1.9 mm の高精細モデルいるため、ハイスペックな要求まで対応
  可能です。

• WD（Working Distance, 作動距離）17.5 mm、そして２種の照明付き（coax+ring）
  です。

• プリズムが途中に入っているため、同軸落射照明が可能となっており、観察対象の
  表面状態に応じた照明条件を使うことができます。

• USB 3.1インターフェイスで、USB-Cコネクタを採用しています。

• SONY IMX264LQR-C センサを搭載しています。

• その他製品詳細
  - イメージ：カラー
  - フレームレート：36 fps
  - 寸法：W80 × L175 × H40 mm
  - 重さ：700g
  - 適合：CE, RoHS, WEEE

• その他詳細
  - 原産国：ドイツ
  - 保証期間：メーカー出荷より一年
  - 説明書：英語のデータシート

■付属品

「IM・linea M」「IM・compact M 」共に、今回特別に以下の付属品をセットにしてお届けします！

• 専用ビューアーソフト（測定ツール）

• USB3.1ケーブル（1m）

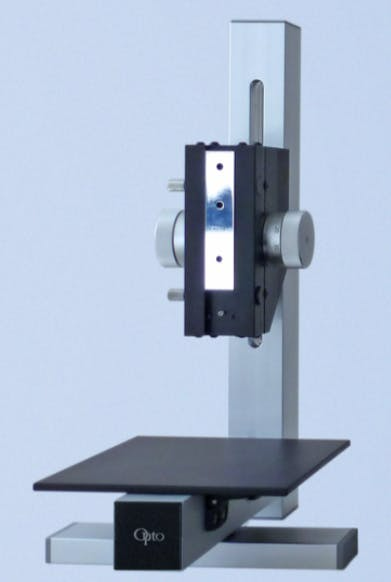

• 折り畳み式IMモジュールスタンド
  （Foldable Stand; 190x230x350 mm; focus drive OC,
  　L=350 mm, 2.94 kg）

• スタンド取り付け用アダプタプレート　　　　　　　　　　　　モジュールスタンド　　
  　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

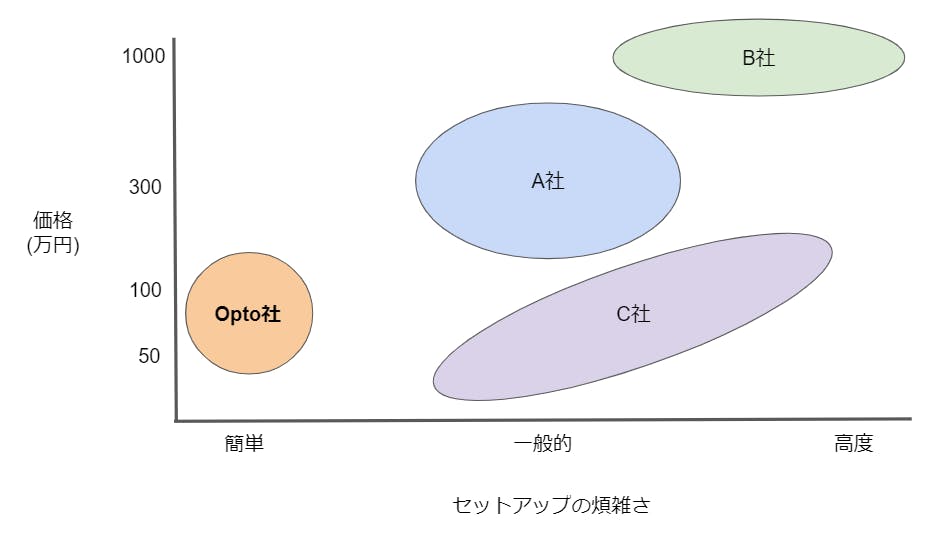

■他社製品との比較

他社の同品質なデジタル顕微鏡と比べ、Opto社の「オールインワン・インテリジェントデジタルマイクロスコープ」は、セットアップが圧倒的に簡単で安価です。

もちろん性能についても申し分ない高精細さを実現しており、事例紹介にもある通り、医学分野やサイエンス研究分野、工業検査用途で利用されている実績があります。

【ユーザーの声】

マシンビジョンシステムインテグレーター　Y社長

セットアップの簡単さに驚きました。サイエンス研究用途や工業検査用途に利用されているハイエンドモデルでありながら、これほどまでにセットアップに手間がかからず、簡単に操作できる安価なデジタルマイクロスコープは、他に類を見ないものだと思います。

画像検査システムインテグレーター　K社長

某社のマイクロスコープを使った検査システムを開発して販売展開しているのですが、マイクロスコープのコストが高く、システム全体の価格も高くなってしまっています。

Opto社のマイクロスコープは使い勝手が良く、高分解能であることを評価しています。非常に鮮明な画像を得ることが出来るため、今後置き換えを検討していきたいと思います。

某化粧品メーカー　研究職　Iさん

カメラ、レンズ、照明が一体になったマイクロスコープの写真を見て、非常に簡単にセットアップが出来ることが魅力的だと思いました。研究分析の中でマイクロスコープを使うことが多いため、今後も活用していきたいと思います。

【資金の使い道】

私たちは、「ハイスペックかつ誰にでも使いやすい顕微鏡を広め、科学技術の進歩に貢献したい！」という思いを胸に、このプロジェクトをスタートしました。
集まった資金は、研究開発並びに顕微鏡や光学技術を世の中に広めるための活動資金として活用させていただきます。

設備費：約１０万円
人件費：約１０万円
広報費：約５万円
CAMPFIRE掲載手数料・決済手数料：約１７万円

【各社について】

■メーカー紹介

Opto GmbH社は1980年に設立されたドイツの企業です。高度なイメージングアプリ ケーション向けの光学ソリューション開発において40年以上の経験と実績があります。

1990年前半に、CCDイメージ センサを用いた装置組み込みビデオカメラや、蛍光顕微鏡のためのステレオ顕微鏡を開発し、パイオニア的存在となりました。 2017年には、従来のデジタル顕微鏡のセットア ップの手間を大きく改善した新しいコンセプトデザインにて、オールインワンのインテリ ジェントデジタル顕微鏡をリリースしました。医療用、バ イオメディカル用途だけでなく、様々な産業の組 み込み用途やアプリケーションに幅広く応用さ れ、世界的な展開を行っています。

■会社情報

会社名　：アルシスデータ株式会社
所在地　：東京都渋谷区恵比寿4-20-3 恵比寿ガーデンプレイスタワー31F
設立　　：2020年9月
事業内容：画像解析技術の研究開発、ライセンス／ソフトウェア販売等
※Opto社製品の日本正規販売店でございます。

◆これまでの活動

私達は、まだ立ち上がったばかりのスタートアップ企業です。
皆さんに知っていただきたく、日々、展示会への参加や営業活動を積極的に行っています。
是非、この機会に私達のことを知っていただき、興味を持っていただけたら嬉しいです。
