採寸革命!直線・曲線・360°スキャン2D製図デジタルメジャー「MEAZOR」

MEAZORとは、3WAY(レーザー・ローラー・360°スキャン)の測定方式が1つに集約したデジタルメジャーです。 直線や曲線を測定するだけでなく、今までできなかった360°回転させて2D図面起こしがあっという間にできてしまう優れものです。

現在の支援総額

486,480

486%

目標金額は100,000円

支援者数

20

募集終了まで残り

終了

このプロジェクトは、2021/10/22に募集を開始し、 20人の支援により 486,480円の資金を集め、 2021/12/05に募集を終了しました

このプロジェクトを見た人はこちらもチェックしています

採寸革命!直線・曲線・360°スキャン2D製図デジタルメジャー「MEAZOR」

現在の支援総額

486,480

486%達成

終了

目標金額100,000

支援者数20

このプロジェクトは、2021/10/22に募集を開始し、 20人の支援により 486,480円の資金を集め、 2021/12/05に募集を終了しました

MEAZORとは、3WAY(レーザー・ローラー・360°スキャン)の測定方式が1つに集約したデジタルメジャーです。 直線や曲線を測定するだけでなく、今までできなかった360°回転させて2D図面起こしがあっという間にできてしまう優れものです。

このプロジェクトを見た人はこちらもチェックしています

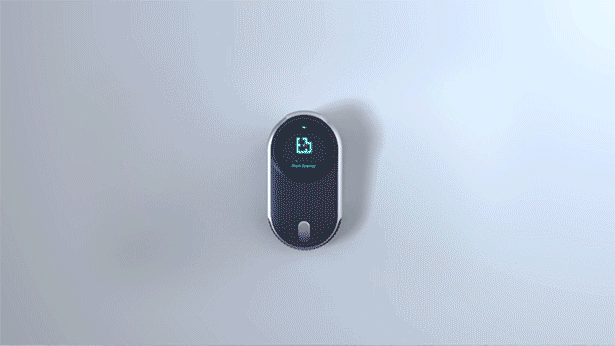

MEAZORとは、3WAY(レーザー・ローラー・360°スキャン)の測定方式が1つに集約したデジタルメジャーです。 直線や曲線を測定するだけでなく、今までできなかった360°回転させて2D図面起こしがあっという間にできてしまう優れものです。 アプリと連携させて複数の方と共有したり、PCにデータを転送すればAutoCAD、Solidworksなどのソフトで編集もできます。 重さもわずか107gとコンパクトで収納や使用箇所を選びません。

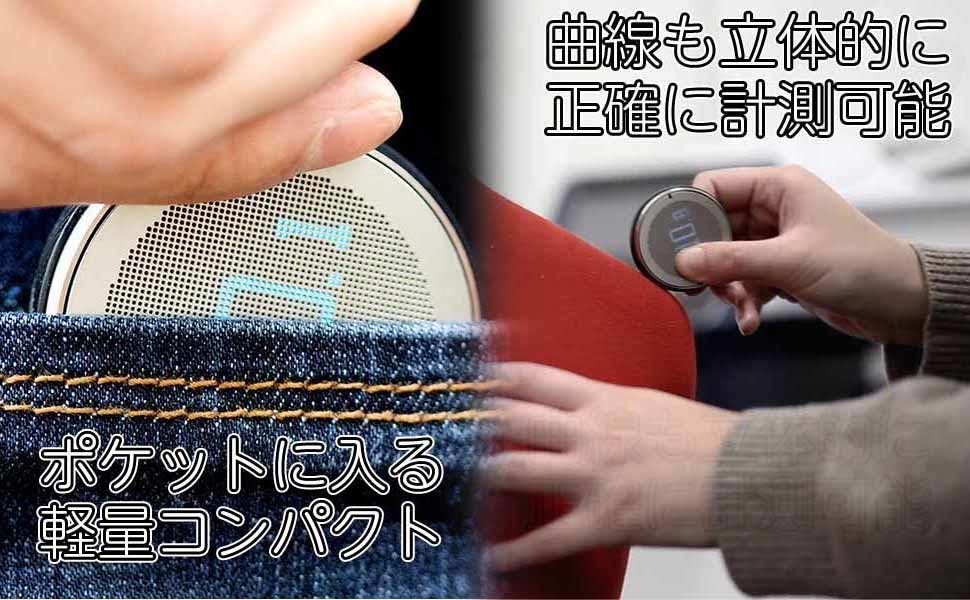

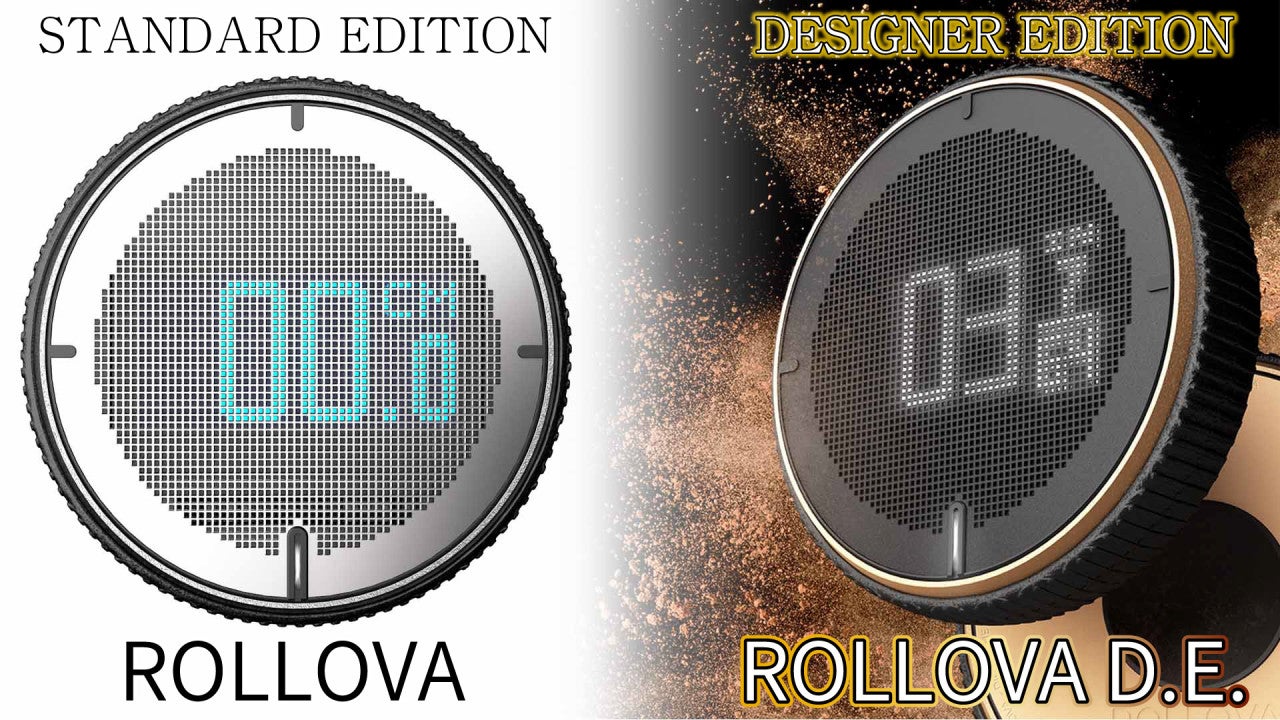

ROLLOVA(ロールオーバ)は直線だけでなく3D的な曲線や立体も正確に計測できるデジタル・ローリングメジャーです。 各社クラウドファンディングサイトで478万円の支援金額を集めた商品です。

コロコロッと転がすだけであらゆる場所の計測が簡単に出来るので、ご家庭内でのちょっとした採寸から、プロのデザイナー用の正確な採寸まで幅広い使い方が可能です。

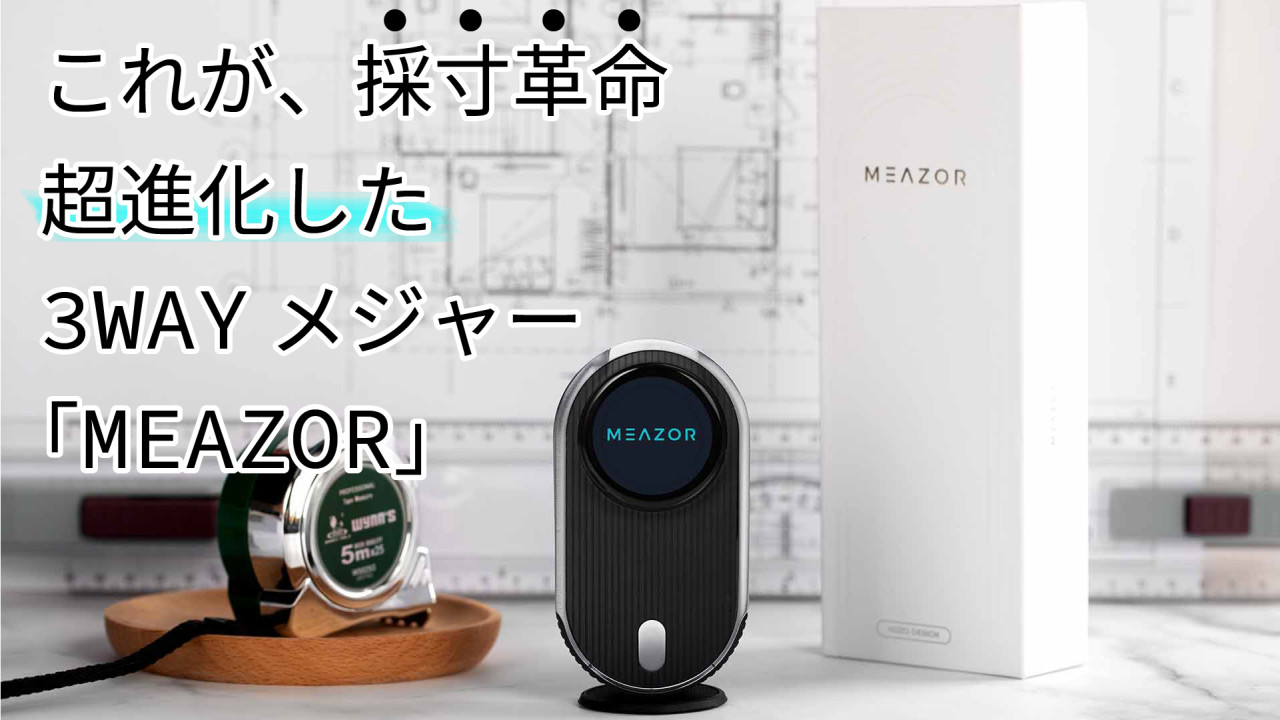

MEAZORは、スマホアプリと連携する事で、距離を測定するだけではない革新的なデジタルメジャーへと進化しました。 前モデル「ROLLOVA」の機能に、超進化した3WAYの測定方式で、採寸作業を驚くほどの短時間で効率的に行う事が出来ます。

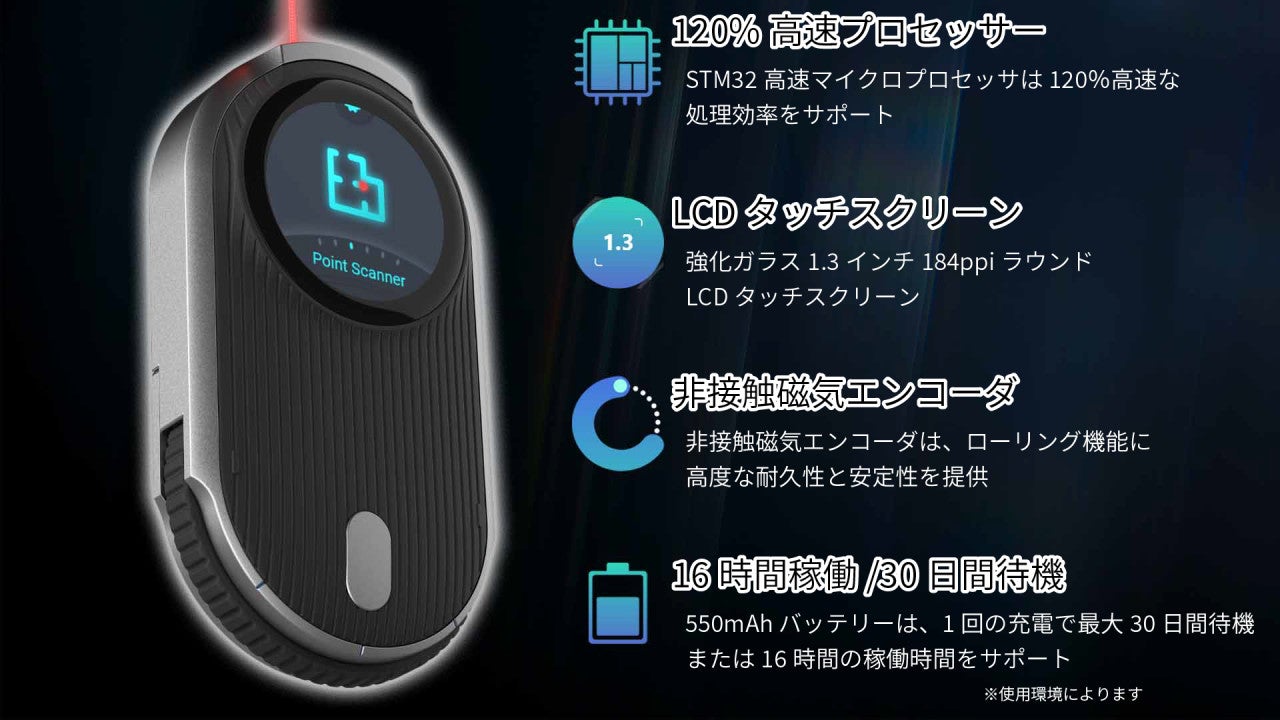

120%高速プロセッサー

STM 32-H7シリーズ高速マイクロプロセッサでコード実行、データ転送、およびデータ処理におけるクラス最高のシステム性能で今までにないデジタルメジャーのパフォーマンスを発揮します。 120MBメモリで最大600MHzの処理速度。 同じクラスの測定装置よりも300%高速です。

LCDタッチスクリーン

スマートフォンと同じように画面に接触した指やペンの位置を感知し、表示と入力の2つの機能持ち合わせているため、情報をアプリに転送、図った数値の保存をタッチパネルで行うことができます。

非接触磁気エンコーダ

センサー部に、非接触式の磁気エンコーダを採用しました。 前世代より6倍正確。 パフォーマンスを低下させることなく、最大10000時間の作業時間で、高精度と耐久性を提供します。

16時間稼働 30日間待機

軽量&パワフルを両立した550mAhバッテリーは、CPUの効率化とシステム全体の省電力化を追求し連続16時間の稼働を実現しました。
使わないときは電源を切って保管する事で、約30日間の待機時間があり、優れた性能と電力効率を提供します。
MEAZORの充電は付属のUSB Type-Cケーブルで行い、充電時間は0%からおよそ2時間で満充電されます。

※バッテリーはそれぞれの使用状況により稼働時間が変化しますので、稼働時間を保証するものではありません

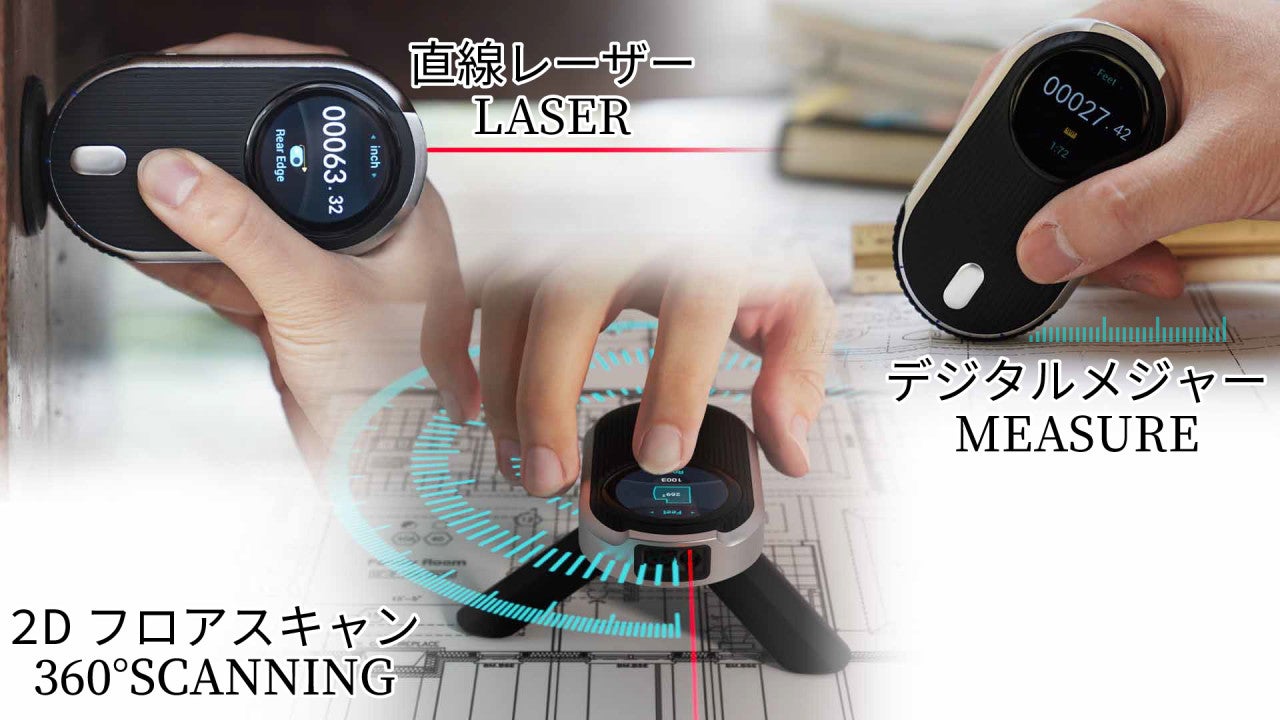

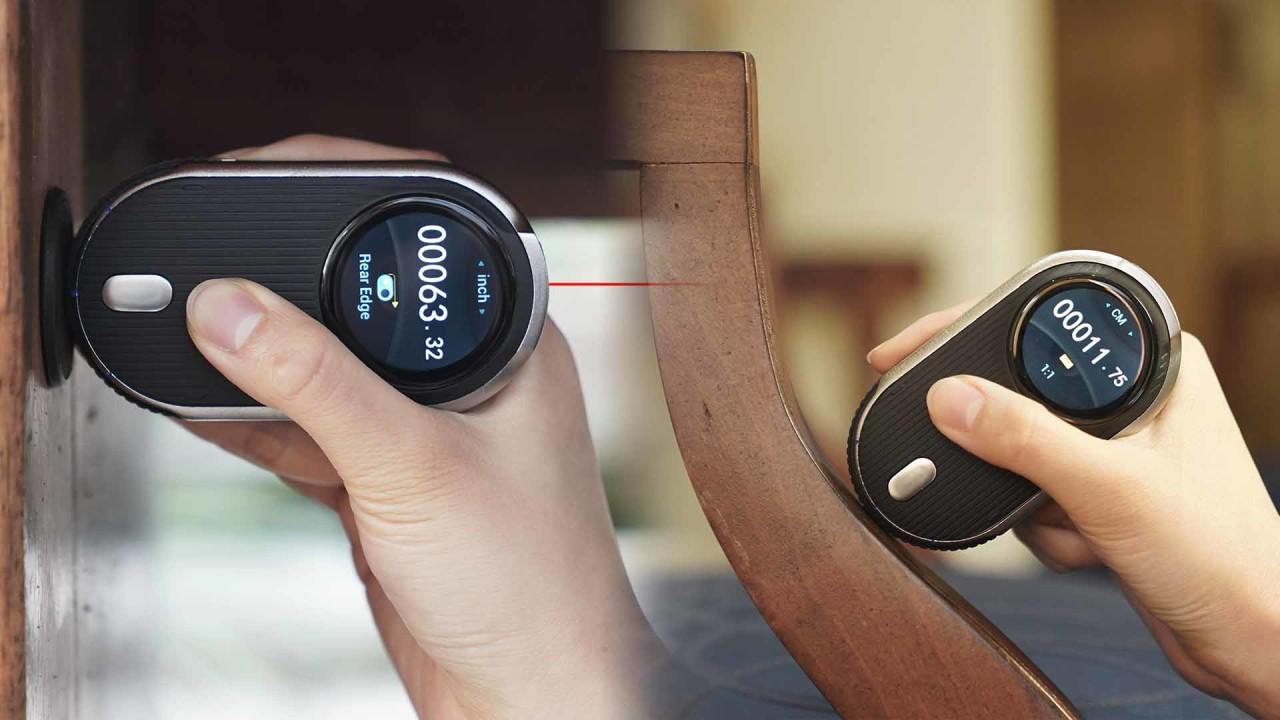

特徴① 3WAYデジタル測定

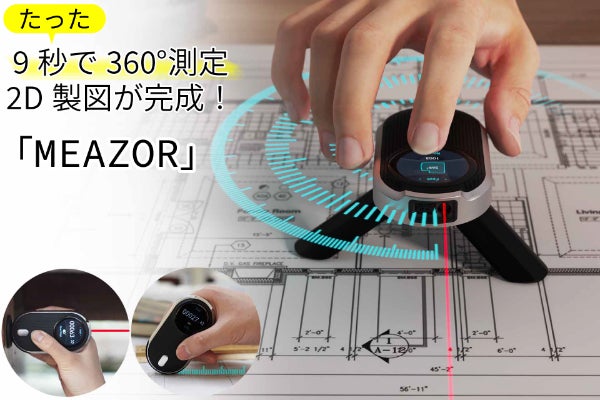

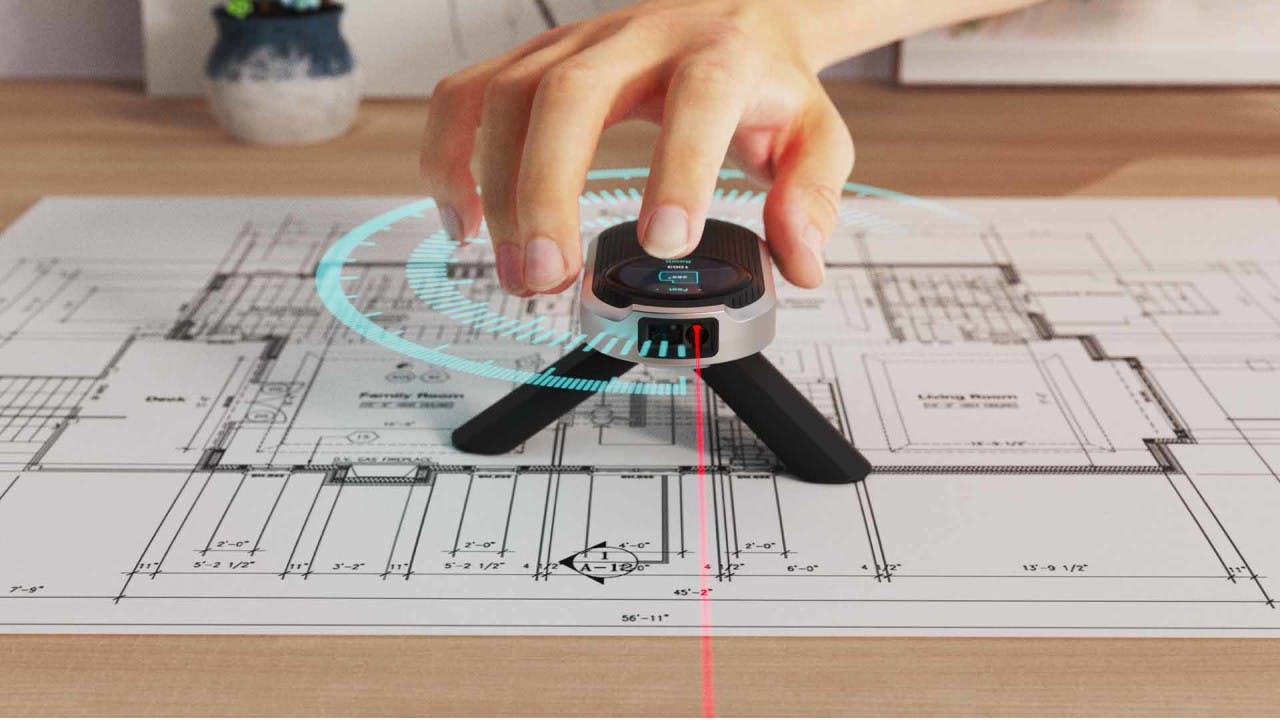

1. 360°スキャン2D図面測定

これまで2D図面の採寸・図面起こしにはとても時間がかかり、現場の採寸者を非常に悩ませてきました。 一般的なテープメジャーやレーザーメジャーは、採寸はできても結局採寸した値の入力はいちいち手作業で行うしかありませんでした。 MEAZORは、この採寸・入力・図面起こしの一連の作業を一度の360°スキャンで完成させ、後から細かいところを自由に編集、共有ができます。

360°クルッと回転させるだけでお部屋の2D図面が作成できます。 MEAZOR専用アプリは、ほんの数秒で複雑で時間のかかった2D図面起こしをする事が可能です。

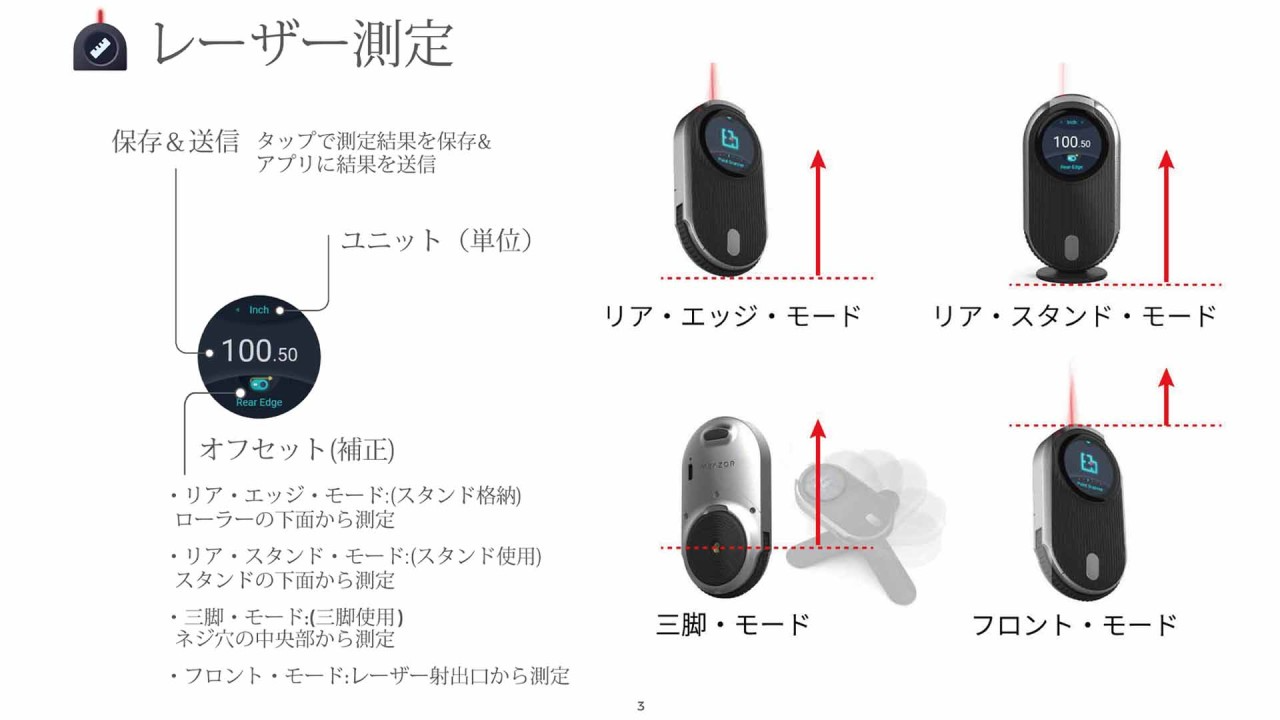

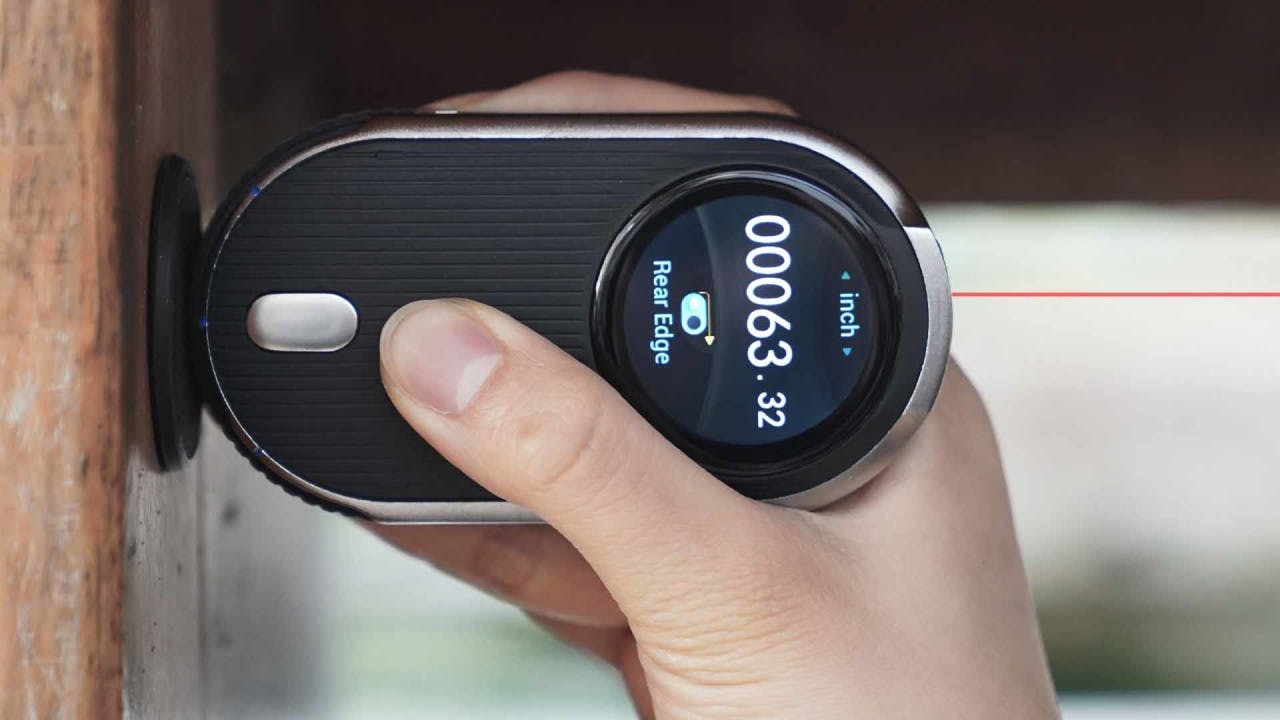

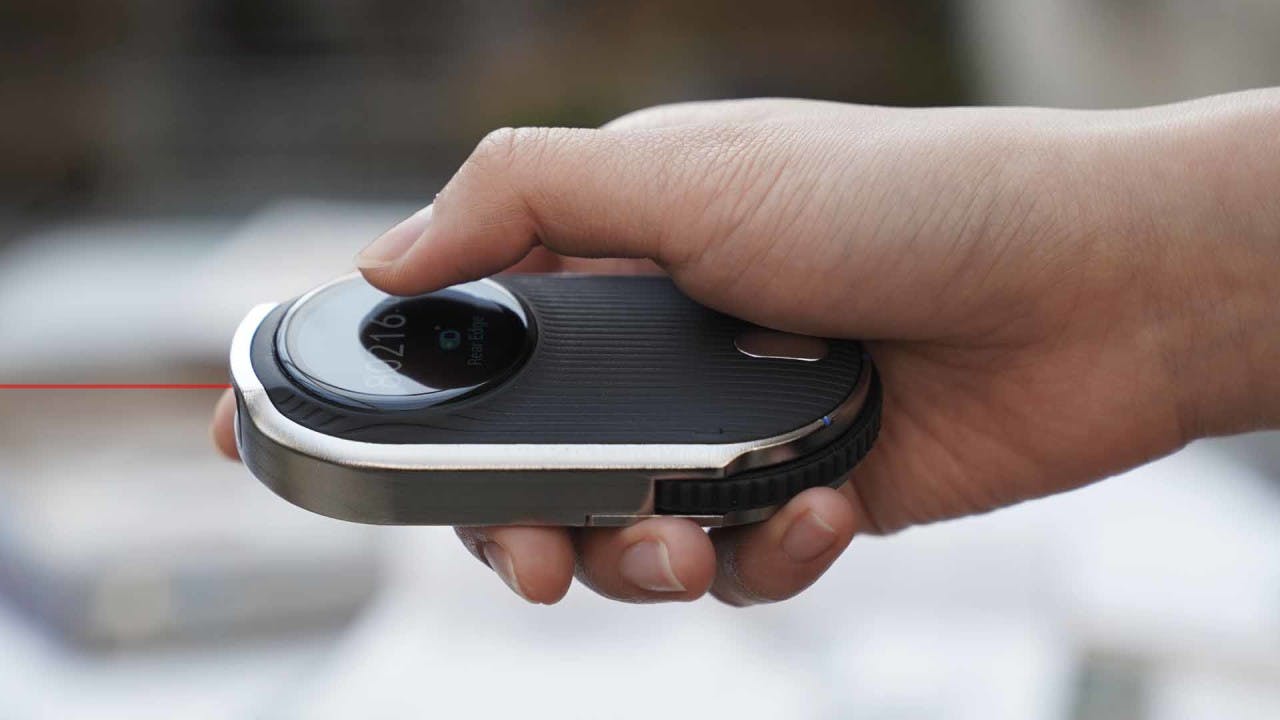

2. レーザー測定

レーザー測定は最大25mの範囲を直線測定する事が可能です。

手が届かない距離や、メジャーが届かない長さでも片手で簡単に測位出来ます。

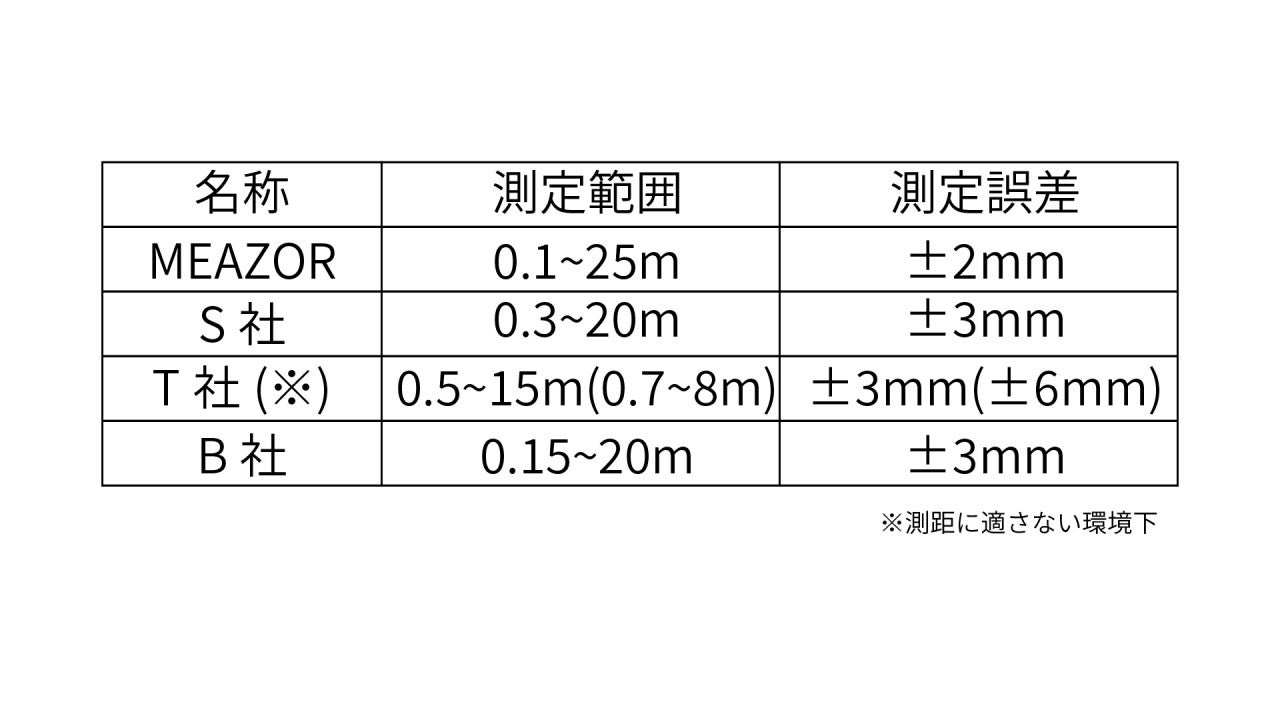

測定範囲は0.1m~25mで、測定精度は±2mmです。

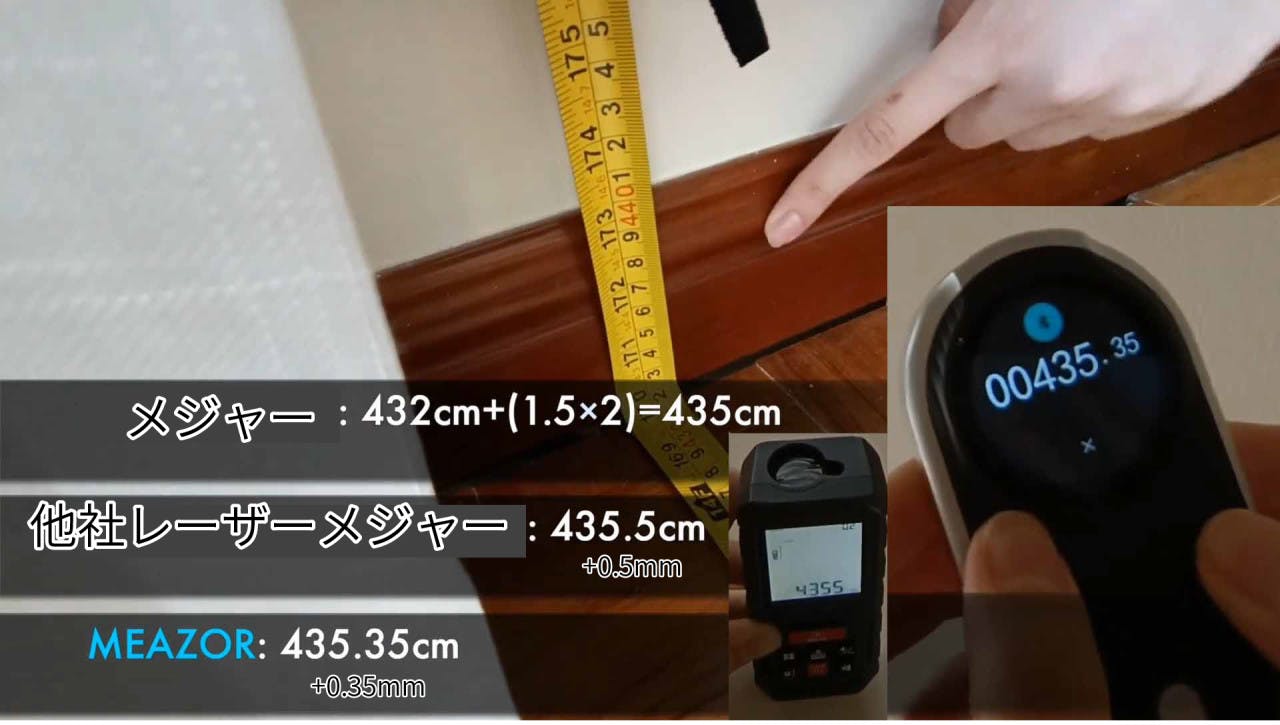

実際に他社製レーザーメジャーと比較しても、MEAZORの測定誤差は+0.35mmと、非常に高い精度を持っていることが分かりました。

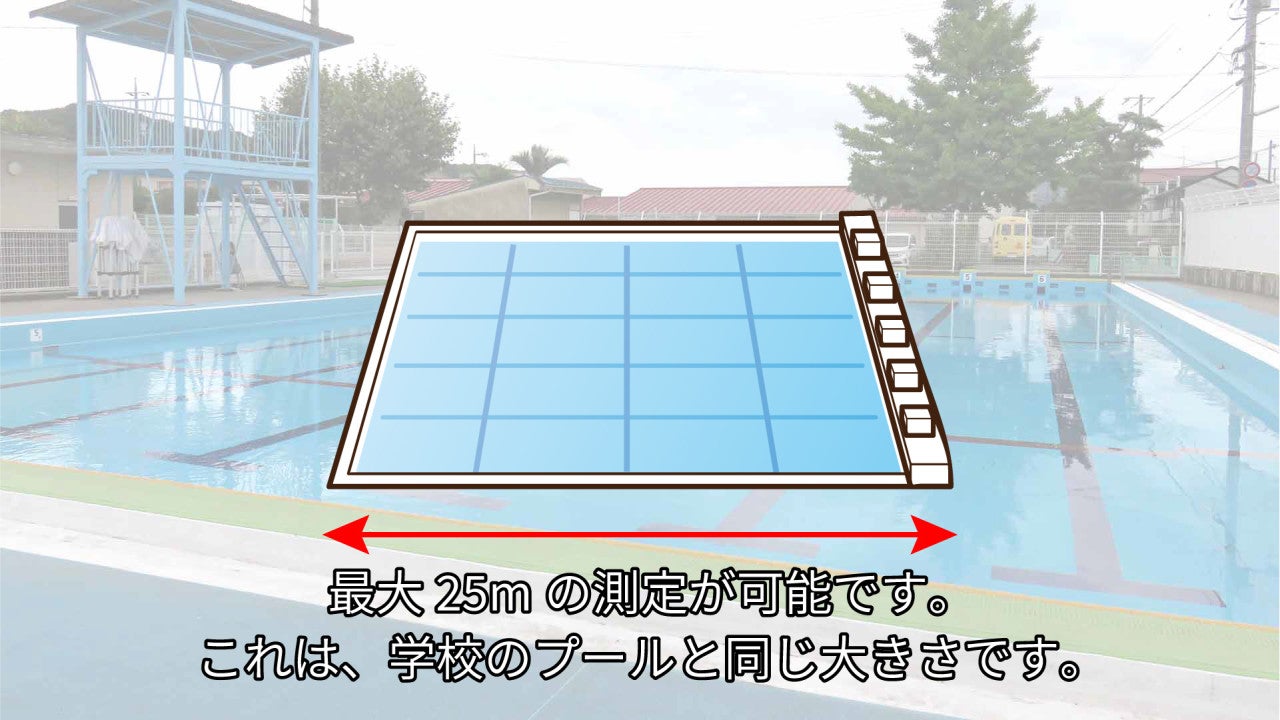

最大計測範囲は25mで、屋内でも屋外でも長距離の計測が片手で簡単にできます。

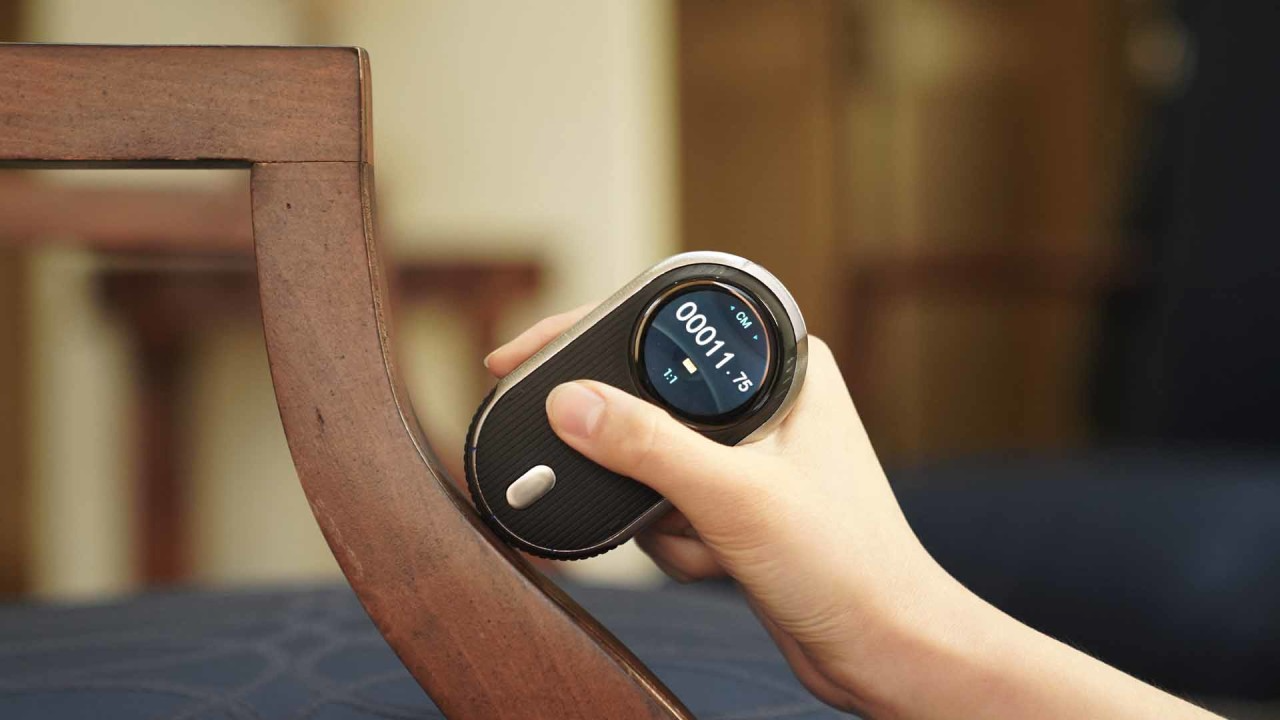

3. ローラー測定

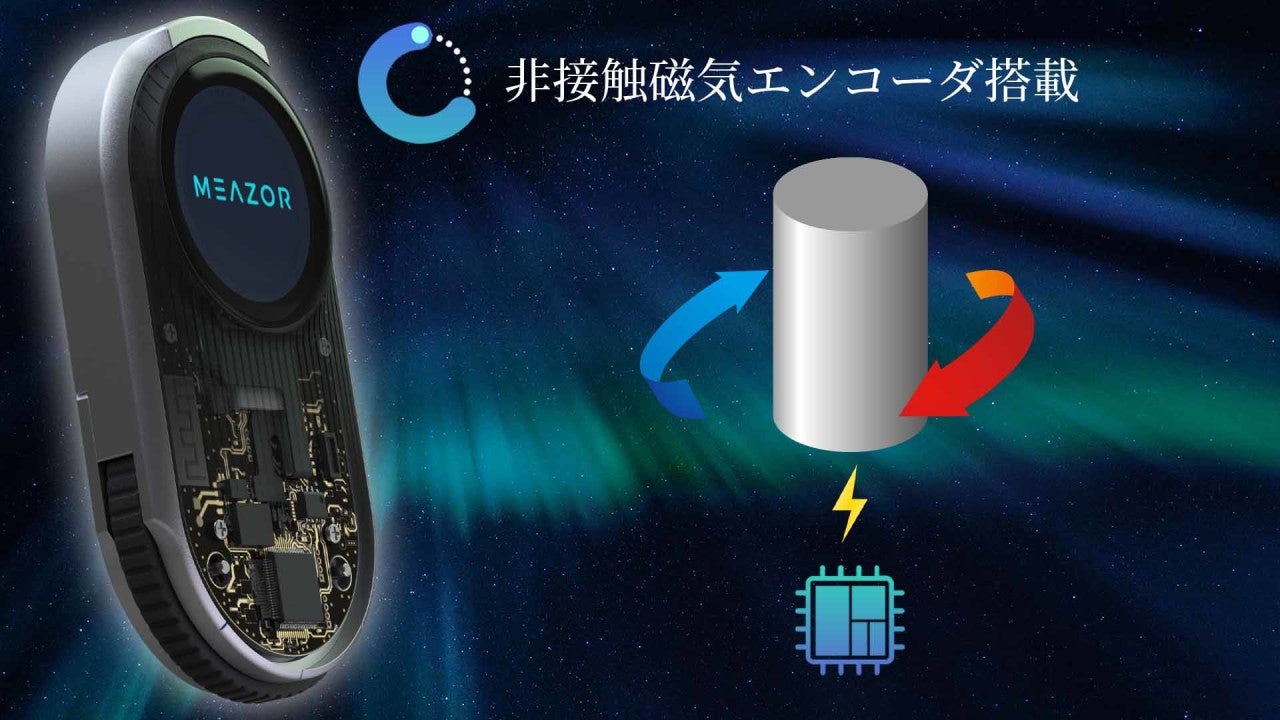

MEAZORにはデジタルメジャーのセンサー部に、非接触式の磁気エンコーダを採用しました。 磁気エンコーダとは、磁界の変化を磁気センサーで読み取る方式で、非接触センサーなのでローリング時の部品の摩耗を防ぎ、耐久性を向上させます。

非接触式の磁気エンコーダはセンサー部分に物理的な抵抗がほとんどないので、メジャーが非常に滑らかに動きます。 MEAZORは、ROLLOVAと比較して、よりスムーズに抵抗なく直線・曲線を3D的に測定出来て、高い耐久性と安定性を両立する事が可能になりました。

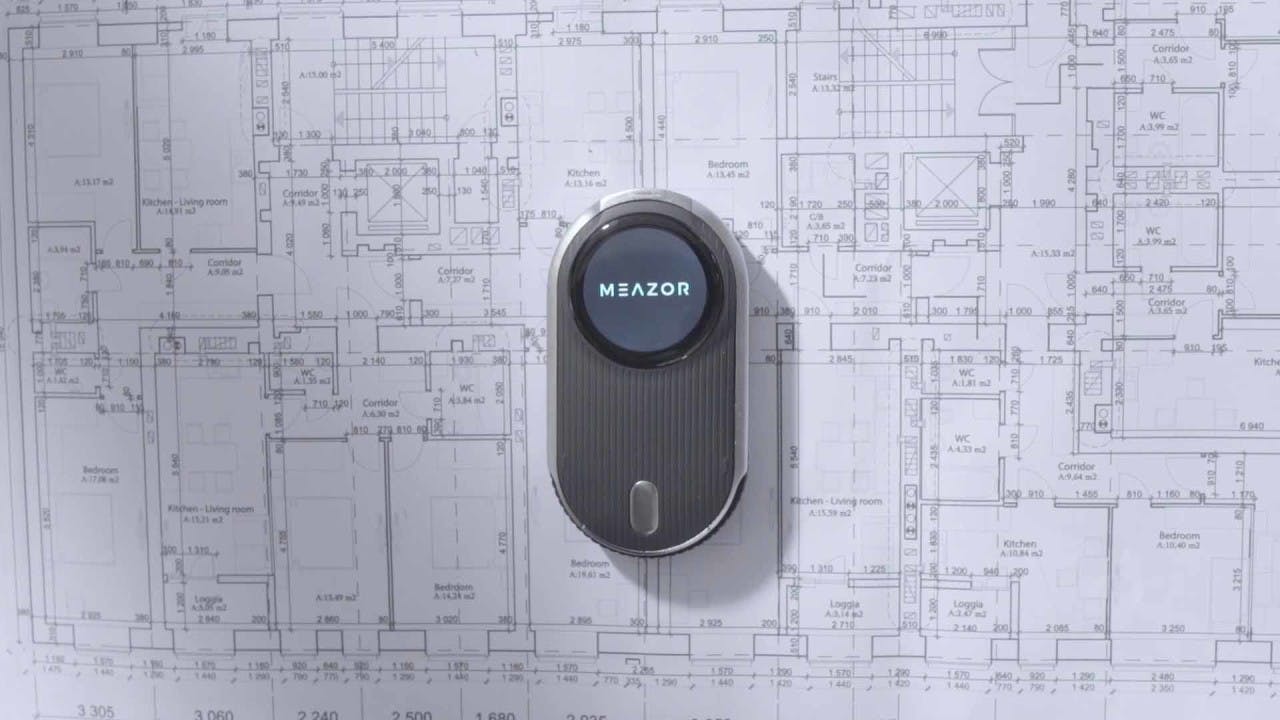

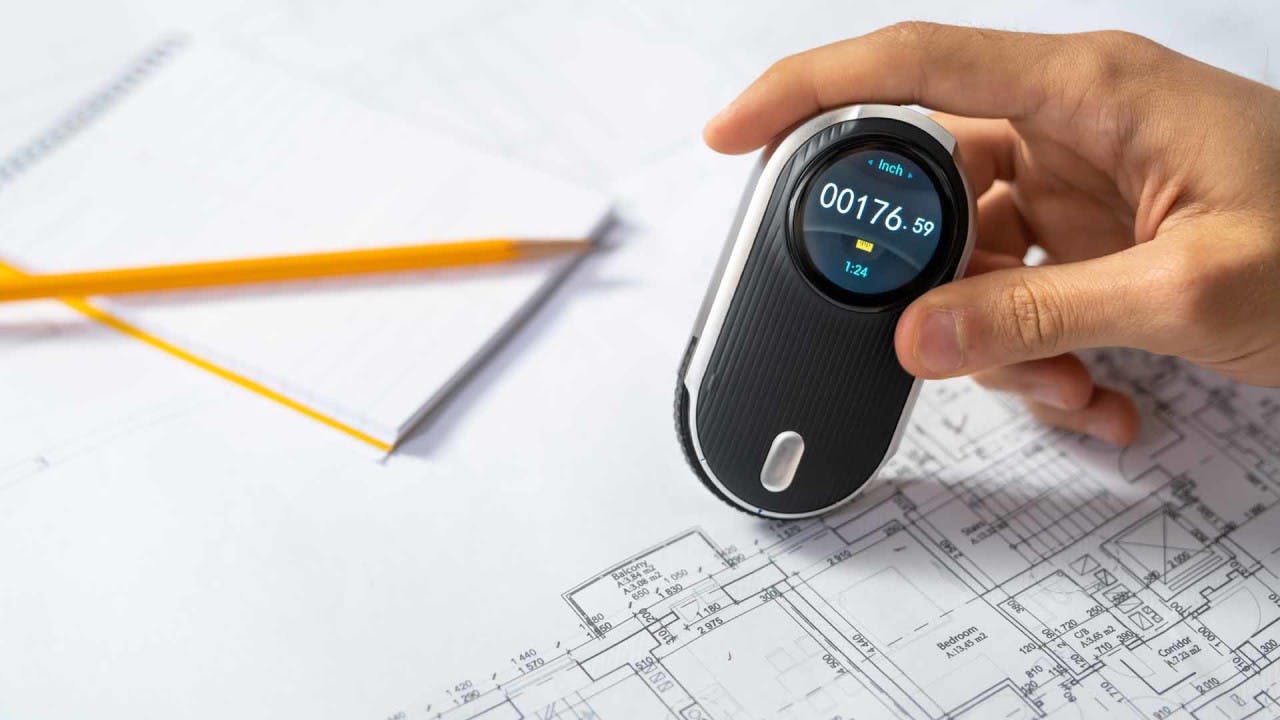

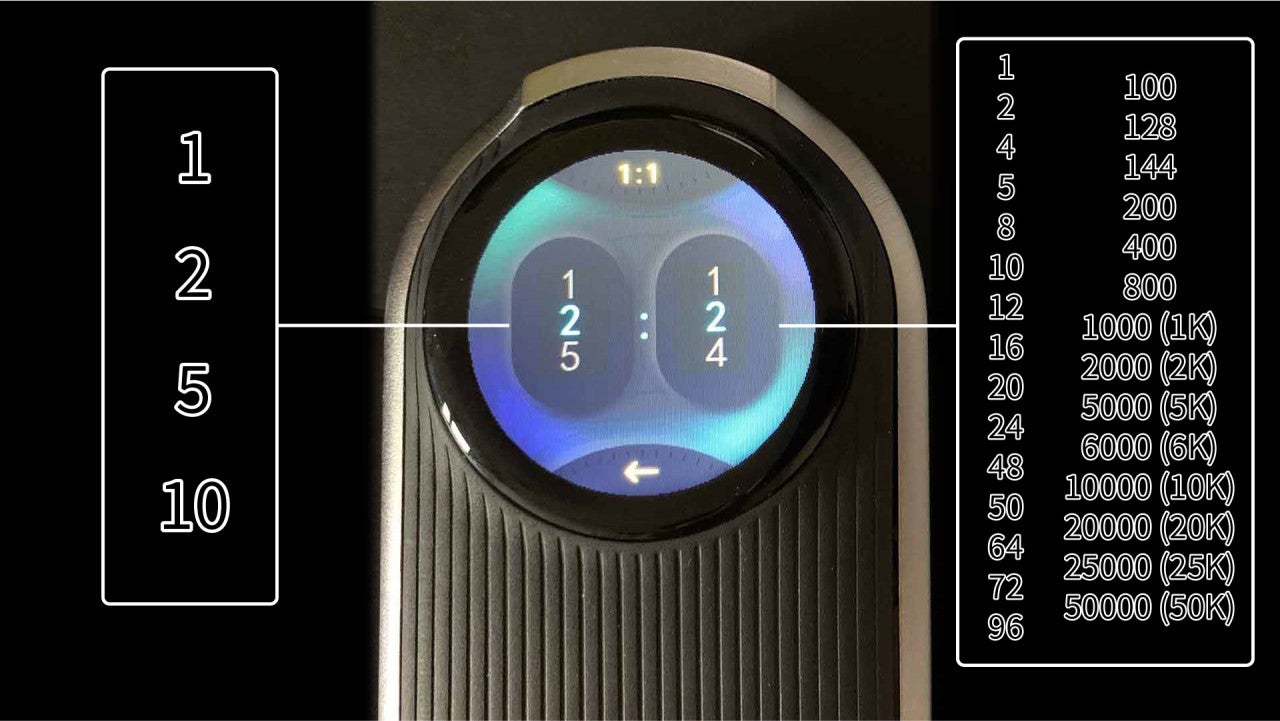

また、図面の縮尺に合わせて尺度を調整すれば、様々な縮尺図面(1:50000等)のサイズを実採寸する事が可能です。

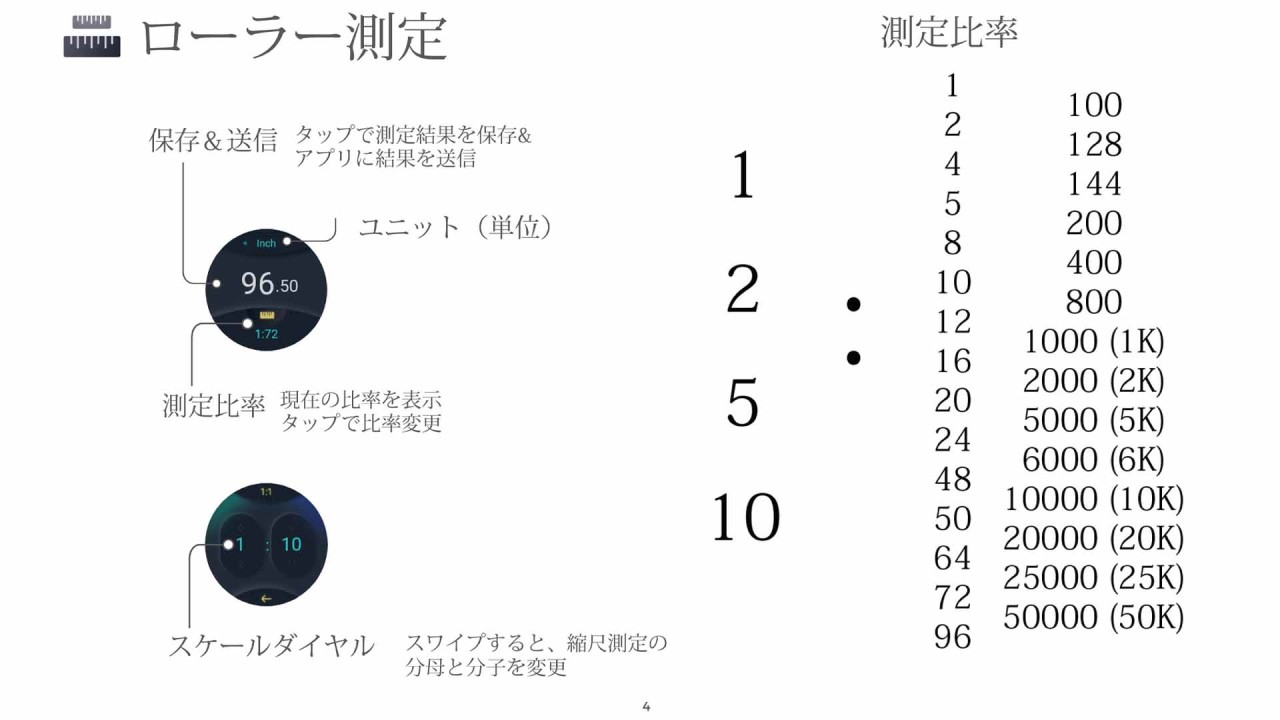

MEAZORでは、

分子

(1,2,5,10)

分母

(1,2,4,5,8,10,12,16,20,24,48,50,64,72,96,100,128,144,200,400,800,1000,2000,5000,6000,10000,20000,25000,50000)

を組み合わせて様々な縮尺や倍尺に対応しています。



図面だけでなく、流線型やカーブでも表面に沿ってコロコロっと転がすだけで簡単に採寸可能です。 ROLLOVAに比べて、非接触式エンコーダを採用しているので非常に軽い力で転がす事が出来ます。

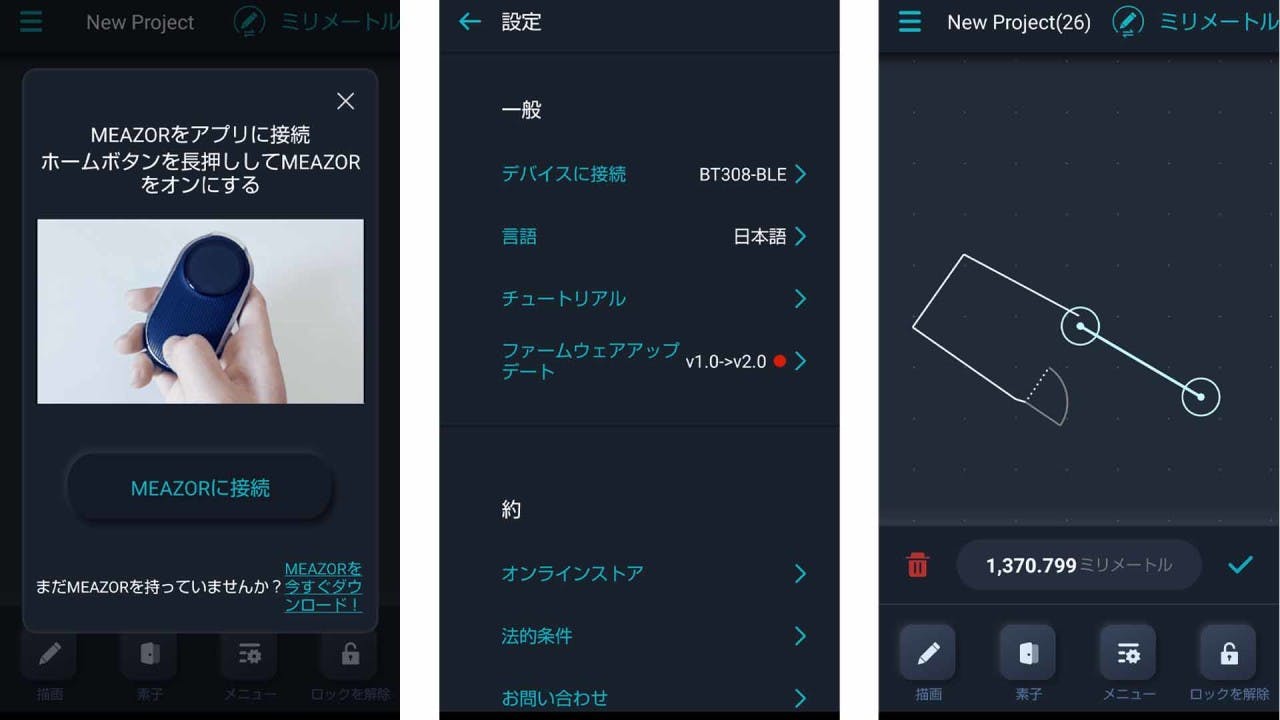

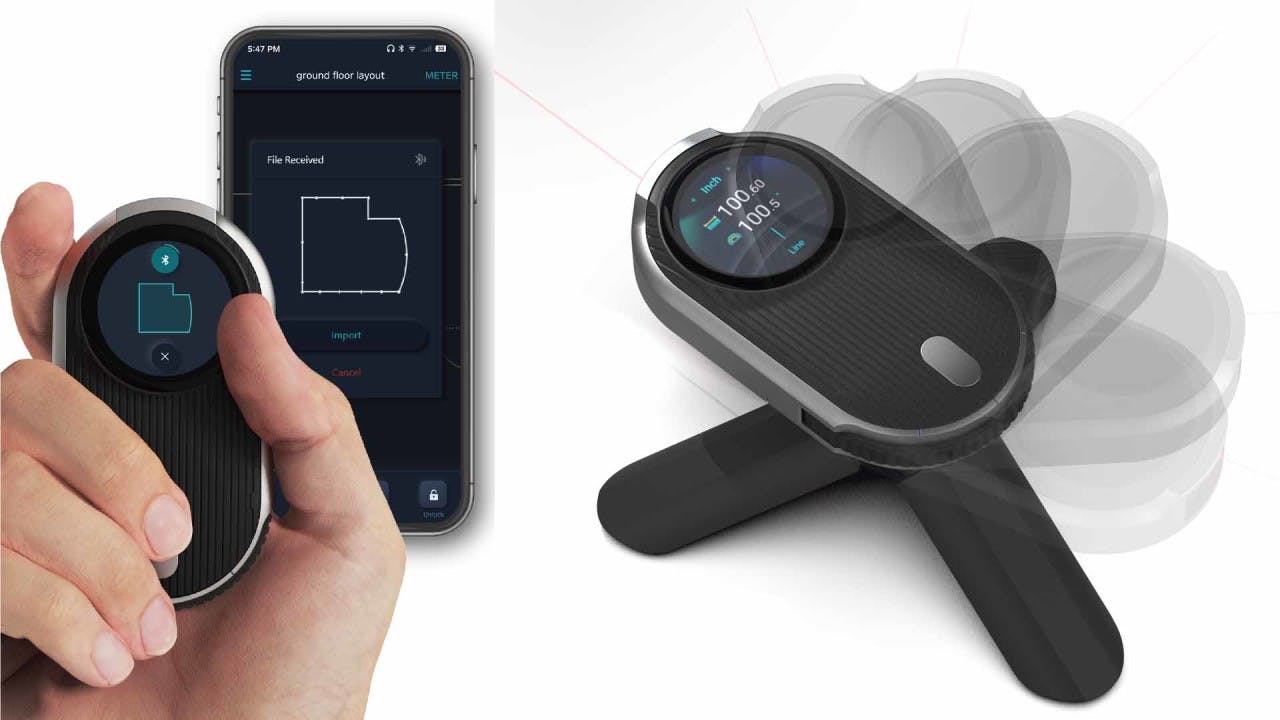

特徴② MEAZORアプリ

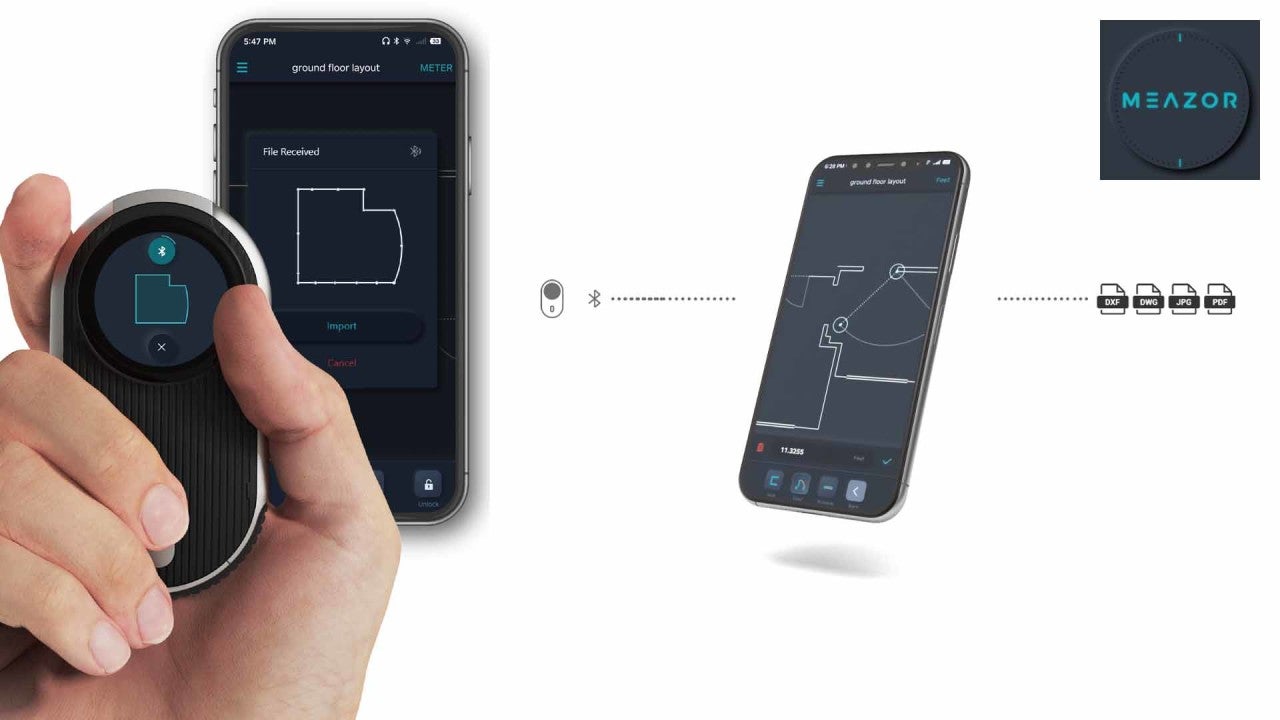

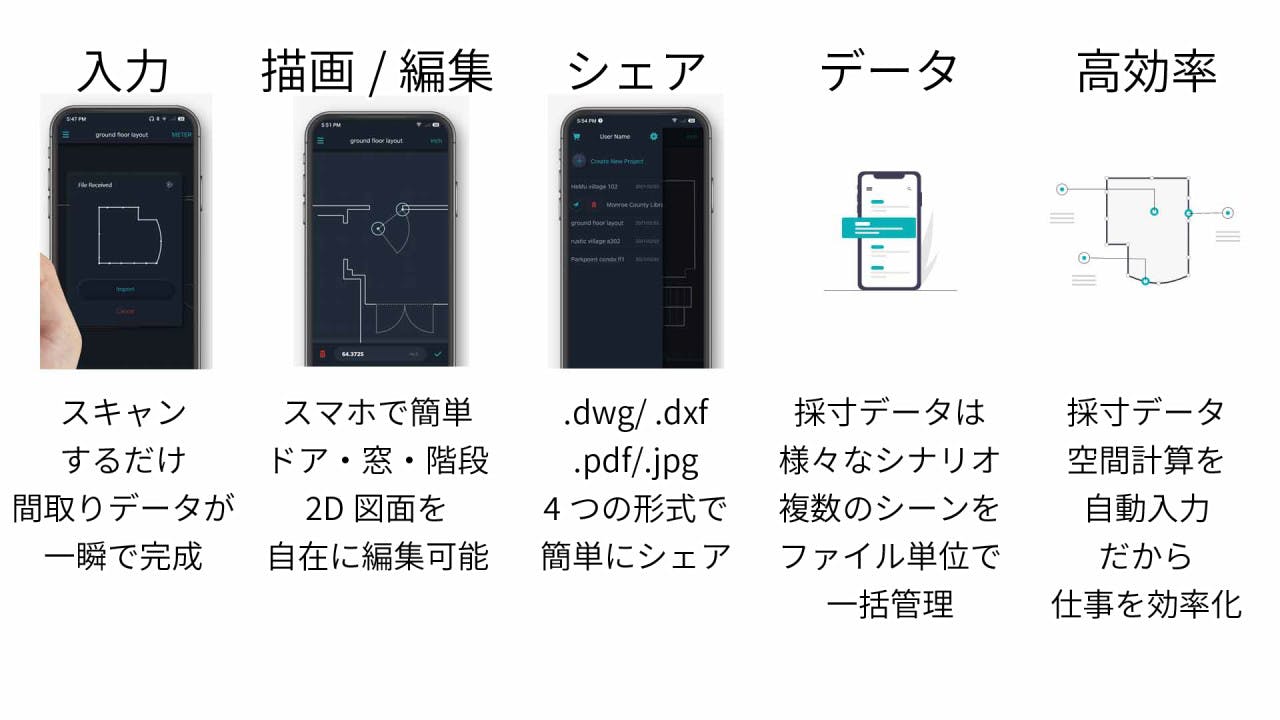

直感的で使いやすいアプリは、スマホから簡単に測定データを入出力可能です。 アプリでは、壁・ドア・窓・階段などがボタン1つで作れ、それをなぞるだけで2D図面に反映します。 また、線も円弧、線、曲線など複数のパターンをボタン1つで描く事が可能です。 アプリで作製した2D製図と測定データは、さまざまな形式で出力することが出来ます。

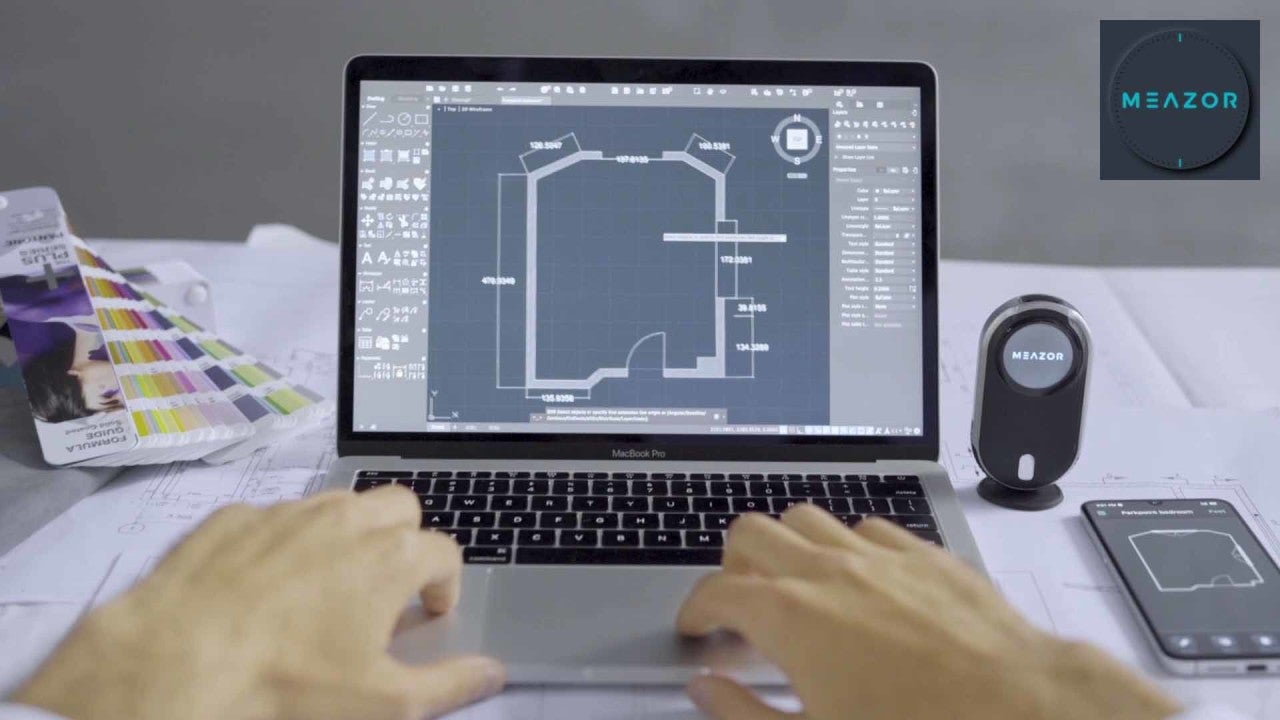

ファイルは.dwg/ .dxf/ .pdf/.jpg形式で出力され、AutoCAD、Solidworks、Sketchup、AdobeIllustrator 等のソフトで取り扱う事が出来ます。

アプリからPCに転送すれば、詳細な編集作業をPCで簡単に引き継ぐことが出来ます。

MEAZORアプリは日本語に対応しています。



特徴③ 軽量コンパクト&簡単計測

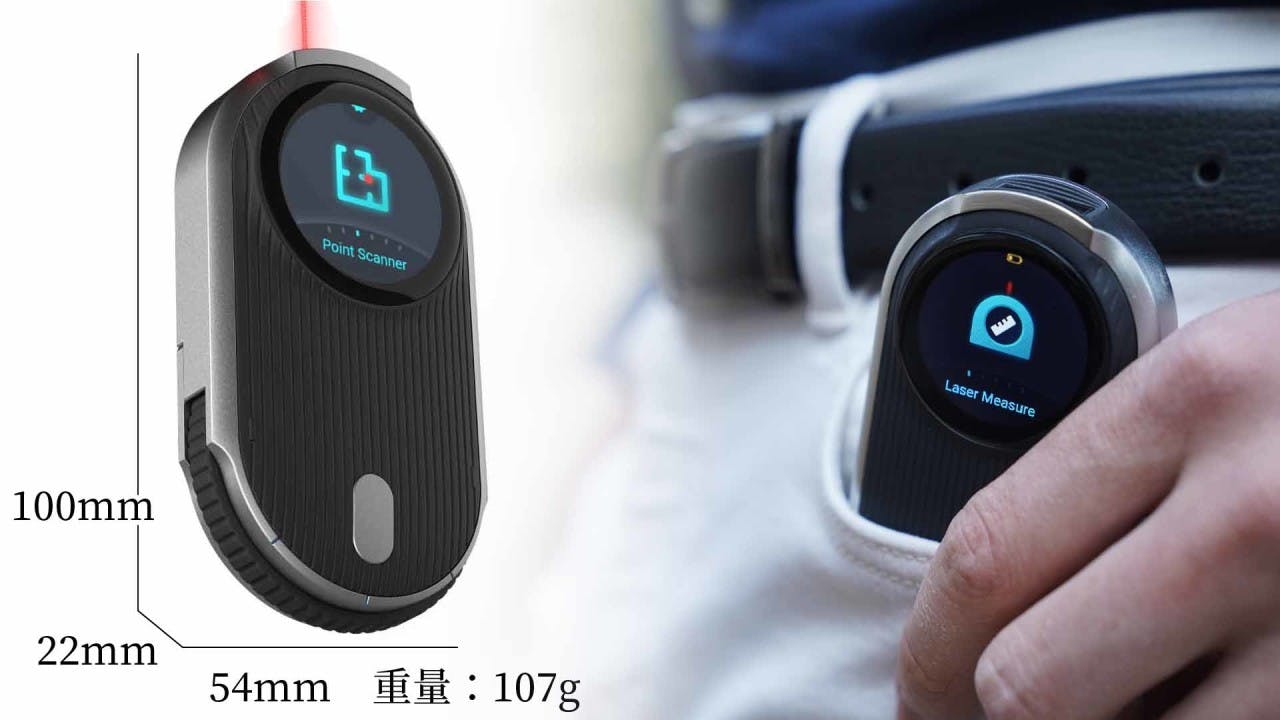

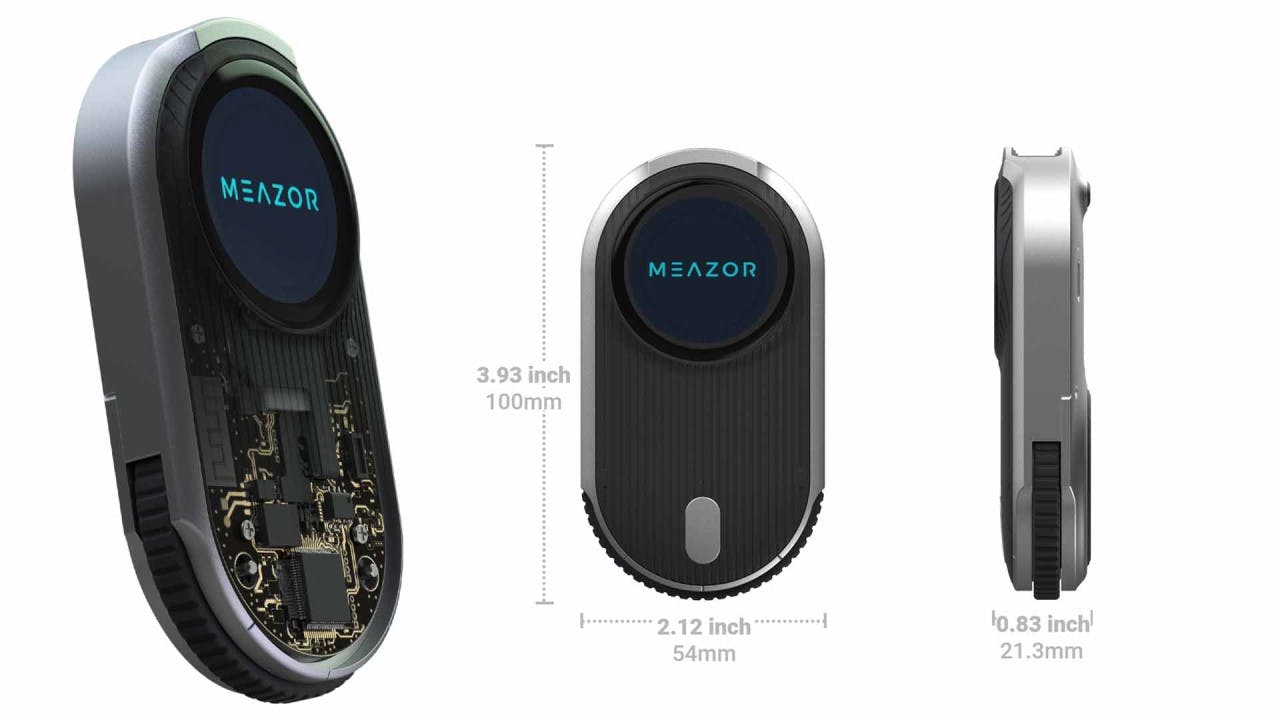

本体は100×54×22mmで、ポケットにすっぽり収まるので、持ち運びにとても便利です。 重量はわずか107gで非常に軽量です。

MEAZORは携帯性を重視して、非常にコンパクトで軽量設計なので、どこでも持ち運べてさっと取り出して簡単計測が出来ます。 普段着のズボンのポケットやスーツのポケットに入るので、日常のちょっとした採寸や、プロの採寸作業など、幅広く持ち運べて気軽にご使用できます。

一般的なテープメジャーと比較して、あっという間に計測できるので手間も時間もかからずとても効率的です。 テープメジャーでは伸ばし過ぎてしまうと計測できないので、数回に分けて何度も計測、そしてそのたびに計算(足し算)が必要になりますが、MEAZORなら壁に当ててレーザー計測すれば1秒で測定完了です。 時間も手間も圧倒的に楽に計測する事が出来ます。

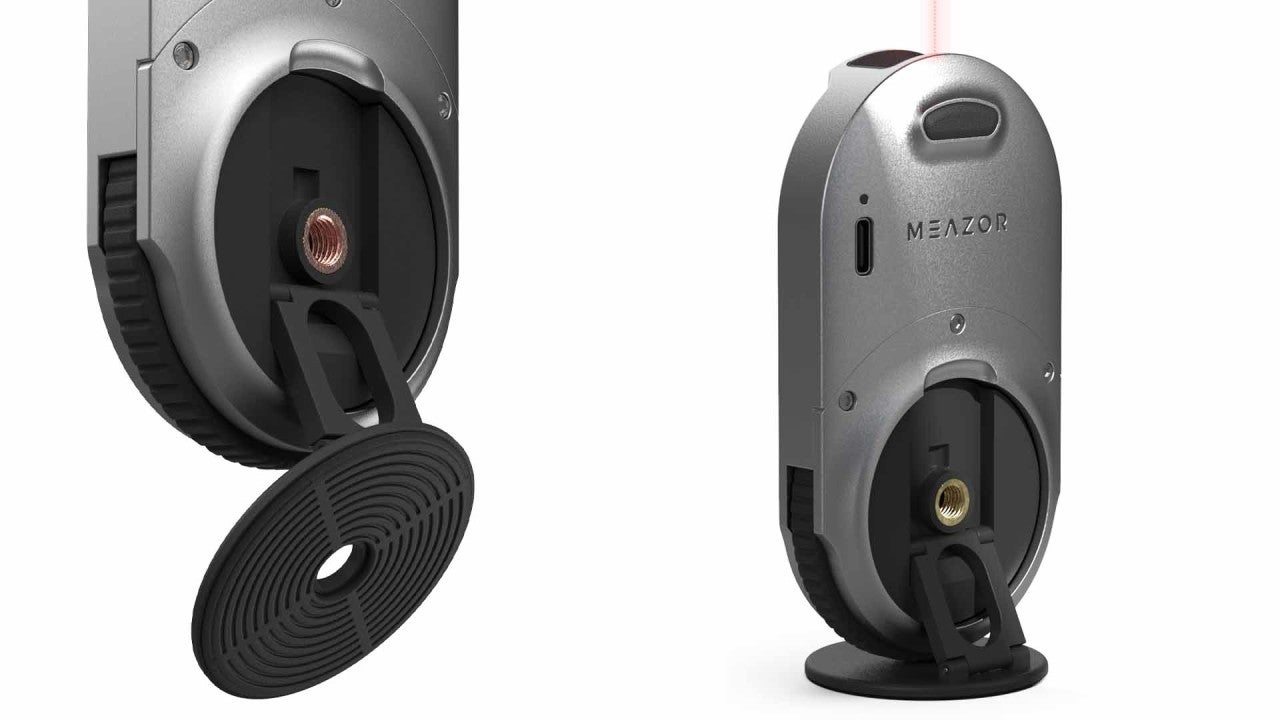

特徴④ 折りたたみ式スタンド

折りたたみ式スタンドは、レーザー測定時に正確な測定結果を得るために使用します。 自立するので置くだけで簡単に測定が可能で、縦も横もしっかり測定面に対して90°を維持します。 使用しないときは折り畳めるので、携帯性にも貢献します。

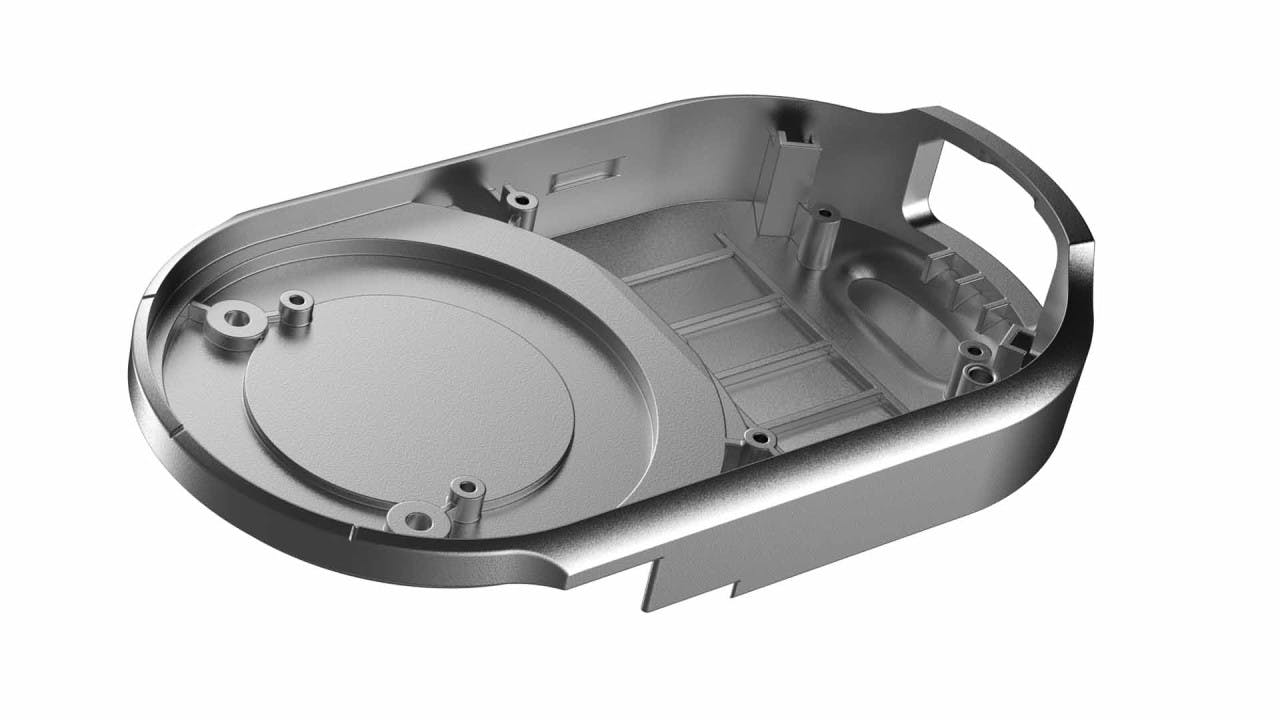

特徴⑤ 素材のこだわり

剛性と軽量化を両立するハイエンドなステンレス鋼フレームを採用して、比類のない強さと美しさを実現しました。 日常だけでなく、プロの採寸現場などのハードな環境を想定して、過酷な使用状況にも耐えうる頑丈な本体を実現しています。



1)ご自宅のDIY

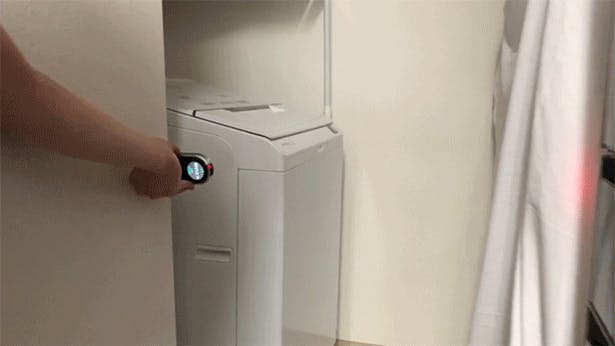

ご家庭のDIYの採寸で活躍します。 家具のサイズや、壁から壁までの距離を片手で簡単にレーザー測定できます。 普段メジャーで測定する場所も、MEAZORならあっという間に計測出来て、洗濯機の横幅や冷蔵庫から天井までの高い場所でも簡単に採寸できます。

大型家具の搬入などのための間口の採寸にも役立ちます。

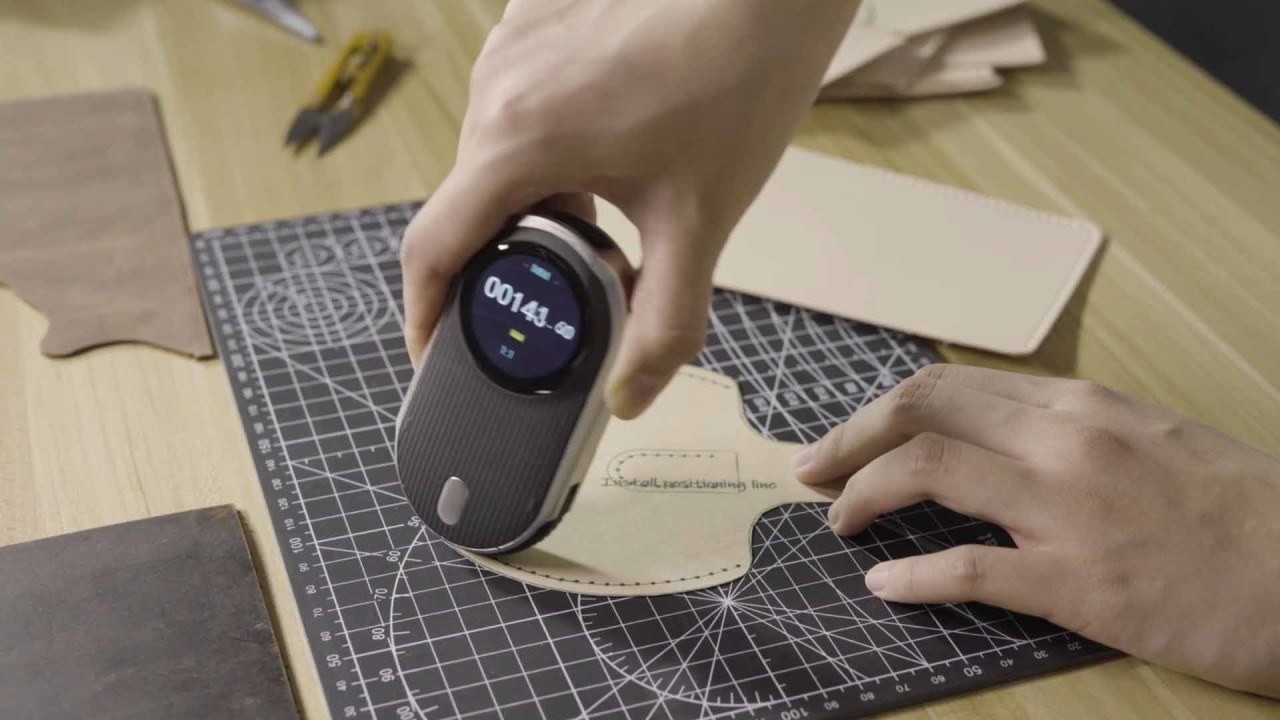

2)洋服の採寸や設計

服飾・デザイン・縫製の採寸にもお役立ち! 曲線や立体もコロコロっと転がすだけで簡単に測定できます。

このような円を描く採寸は、テープメジャーではなかなか測定できませんが、MEAZORならラインに沿って動かすだけであっという間に採寸できます。

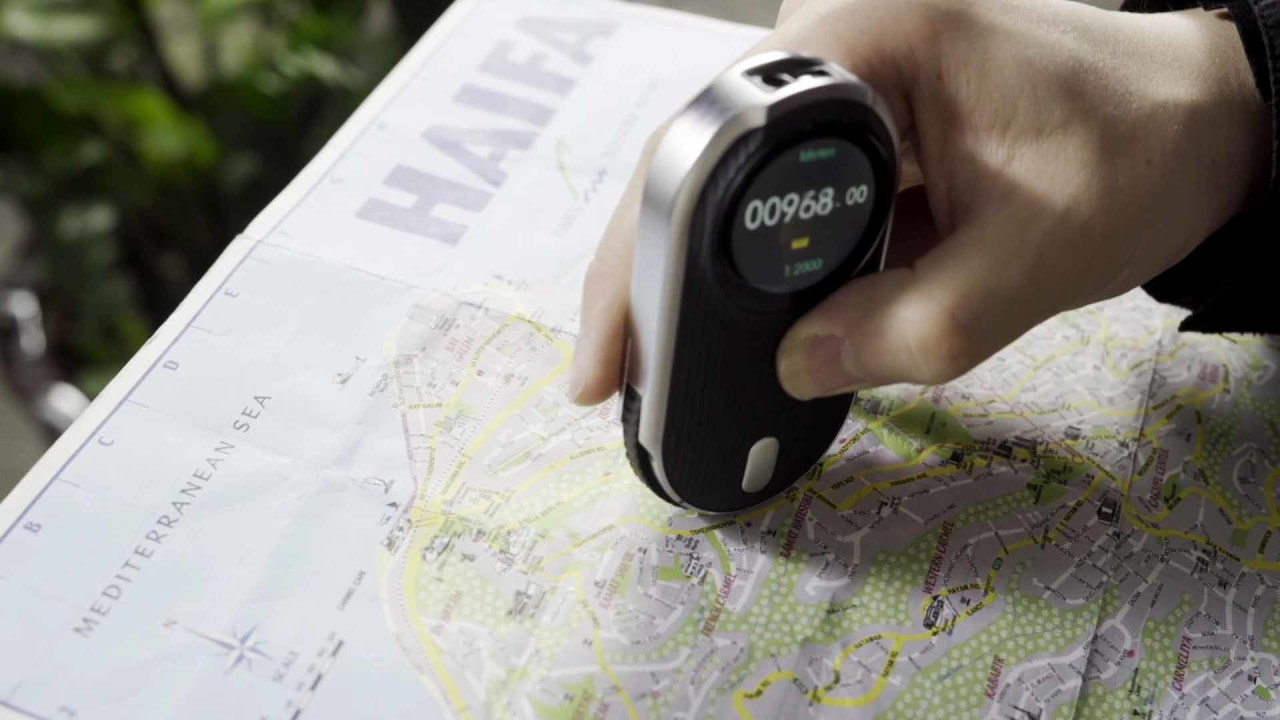

3)地図上の距離測定

地図上の道順をトレースすれば実際の走行距離がすぐに分かります。 目的地までの距離が分かれば事前のドライブの計画も立てやすくなります。 地図さえあれば手元にカーナビが無くても実走行距離を把握できます。 カーナビでは最短距離しか分かりませんが、MEAZORなら当日の走行したいコースに沿って測定できるので、ツーリングの計画などが立てやすくなります。 MEAZORには倍尺・縮尺機能があるので、地図の縮尺に合わせて等倍での実走行距離の測定が可能です。

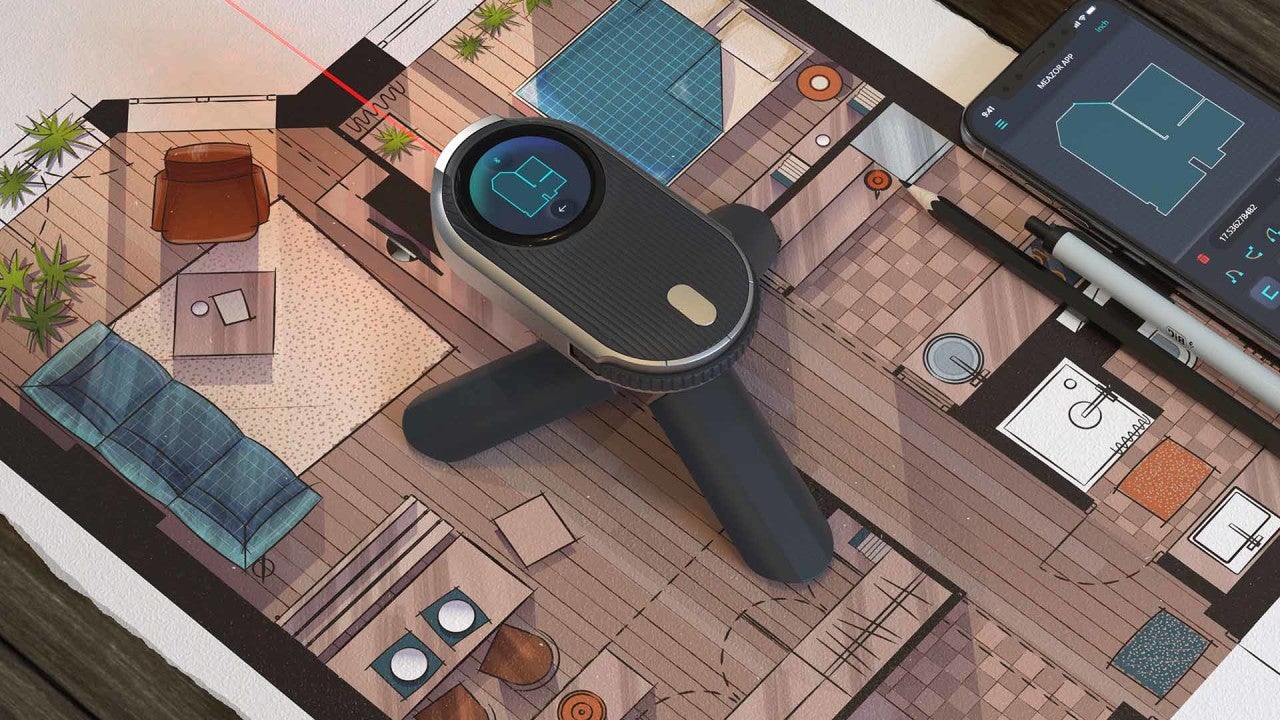

4)360°スキャン2D測定図面おこし

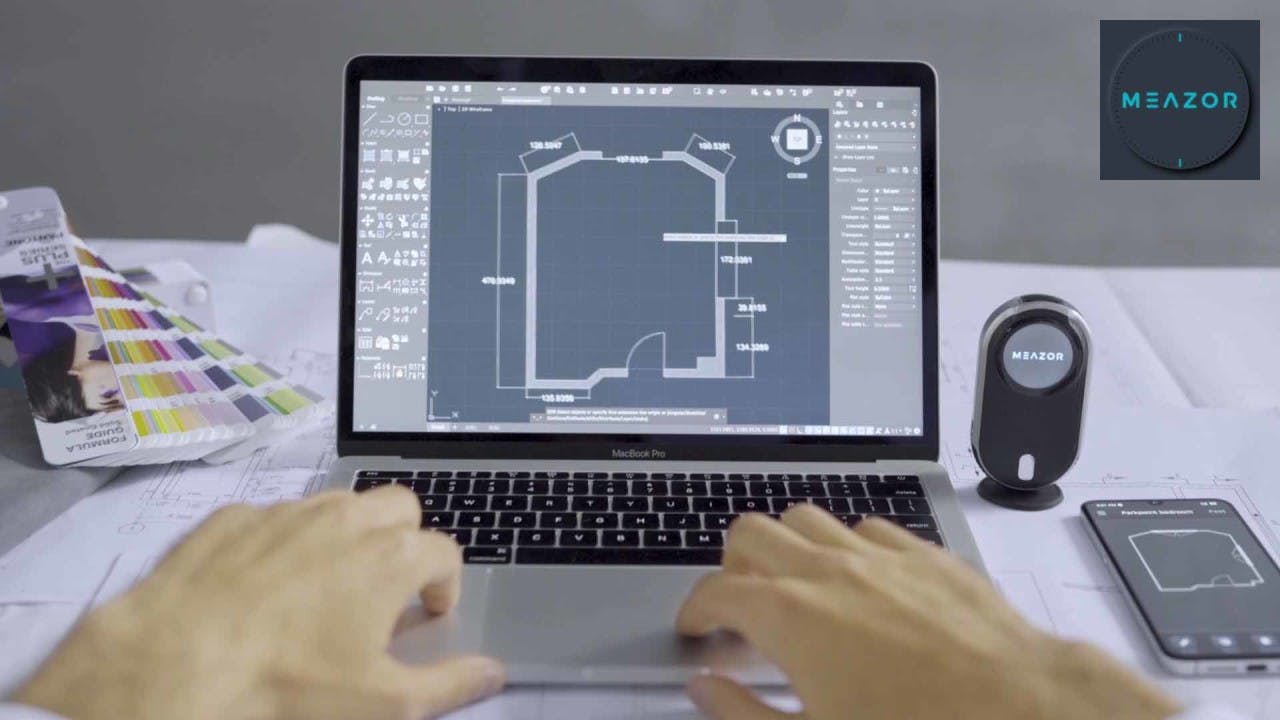

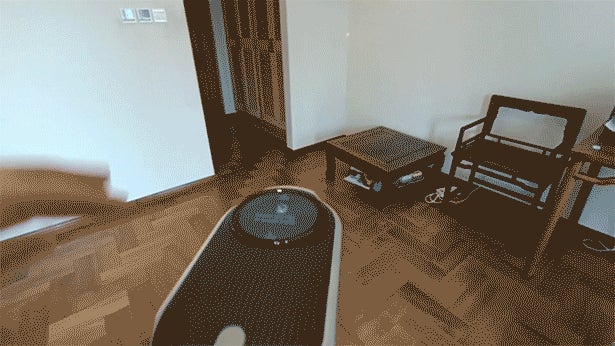

360°スキャンで簡単にお部屋の間取りをデジタル2D図面に起こす事が出来ます。 採寸作業は、MEAZORを付属の三脚で固定して、くるっと回転させるだけです。 面倒な手入力での採寸が不要で、Bluetooth接続でデジタル2D図面がスマホに送信されます。 採寸後はアプリで窓やドアの位置を追加すればあっという間に2D図面が完成します。 また、採寸後の作業は、スマホだけではなくPCに転送して、CAD等の専用アプリケーションで行う事も出来ます。

360°スキャン2D測定で、リフォーム見積もり等の図面起こしや2Dデータの共有が出来るので、現場とオフィスの連携がとても便利になります。 お見積もり等、取り急ぎ簡易的な2D図面が取りたい方にもとても便利な機能です。

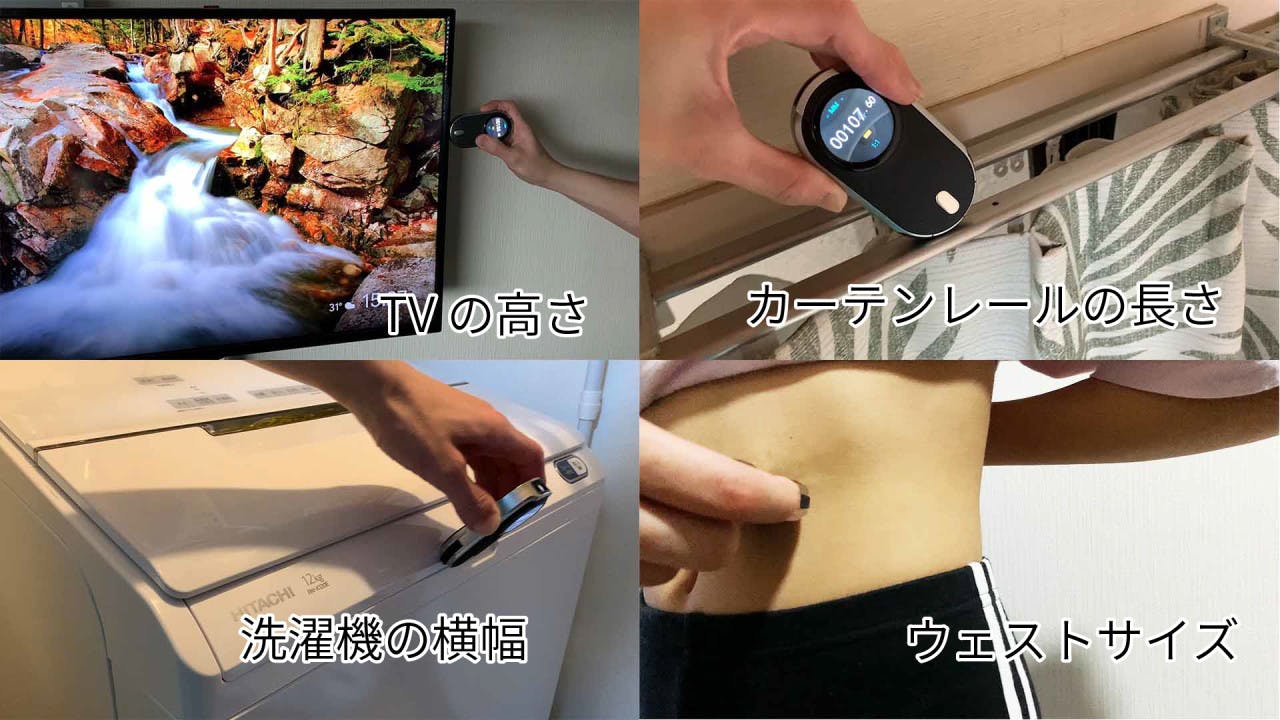

5)その他の様々な用途

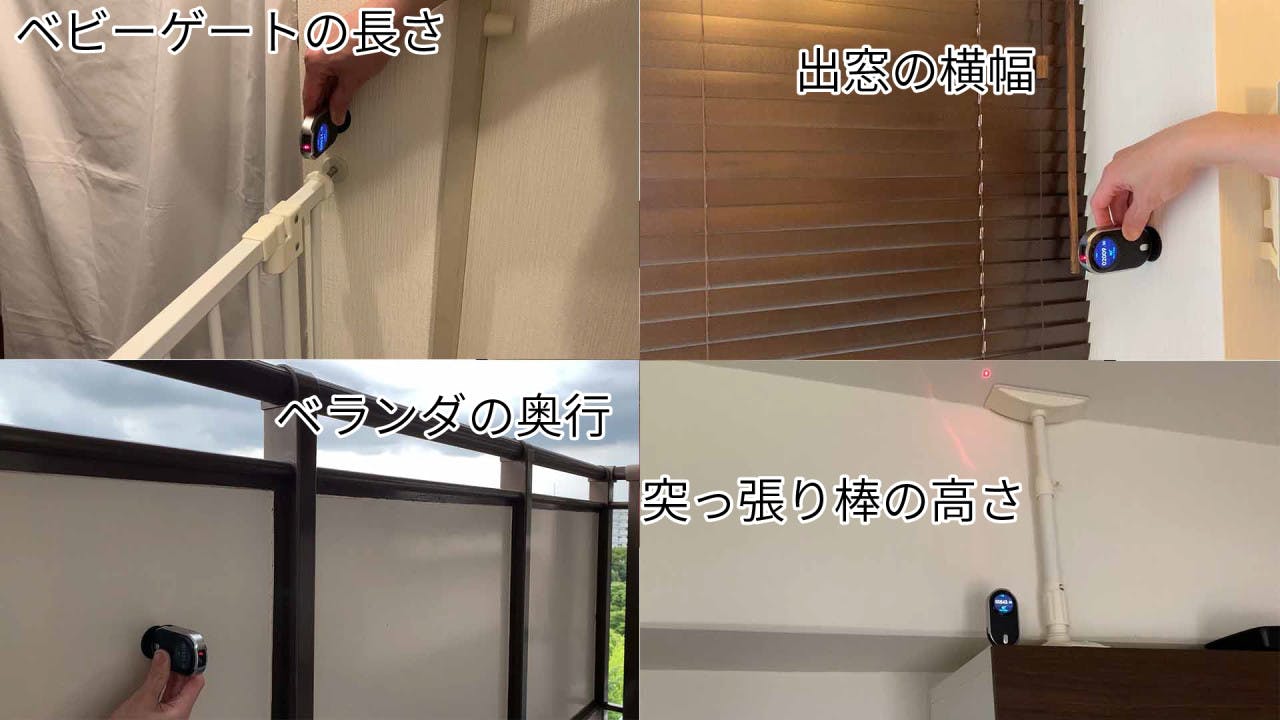

その他にも様々な用途で採寸作業が簡単にできます。 ベビーゲート用の採寸・出窓のブラインドの幅・ベランダの物置のサイズ・地震対策グッズの長さ・TV用画面ガードの大きさ・カーテン購入用の採寸・洗濯機パンの寸法・身体のサイズ測定など、日常の様々な場所や採寸の機会で活躍します。

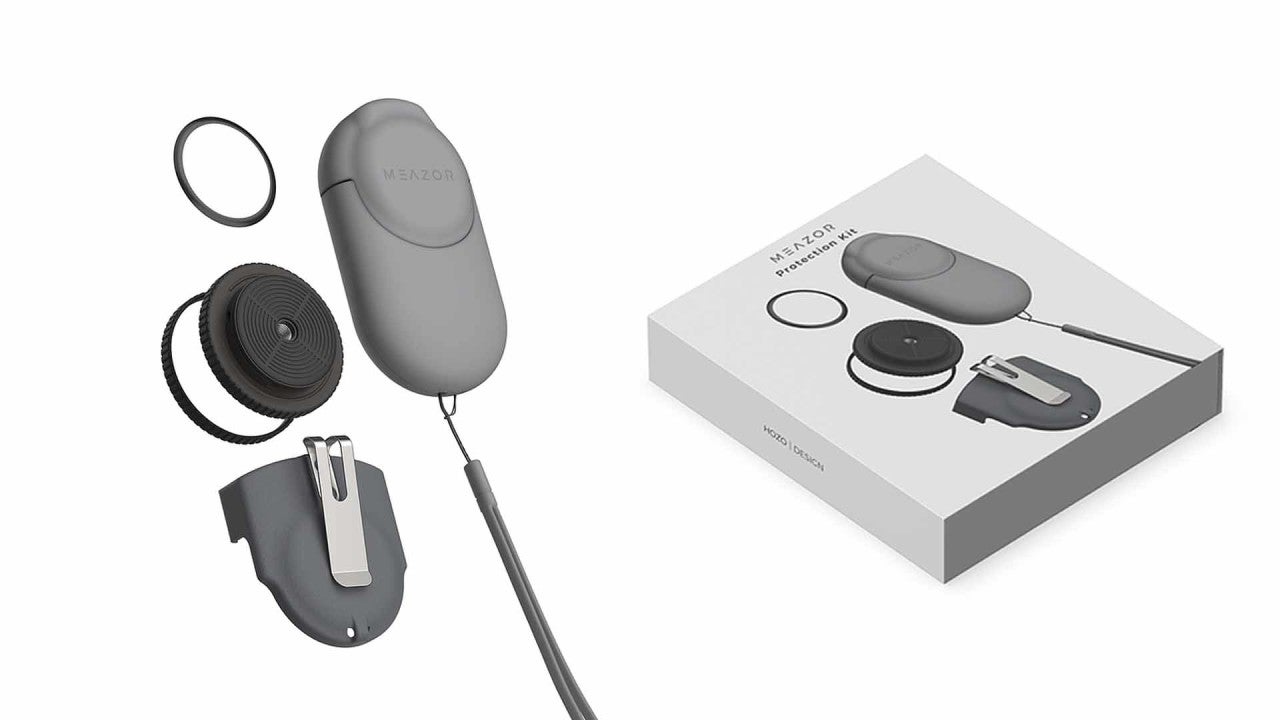

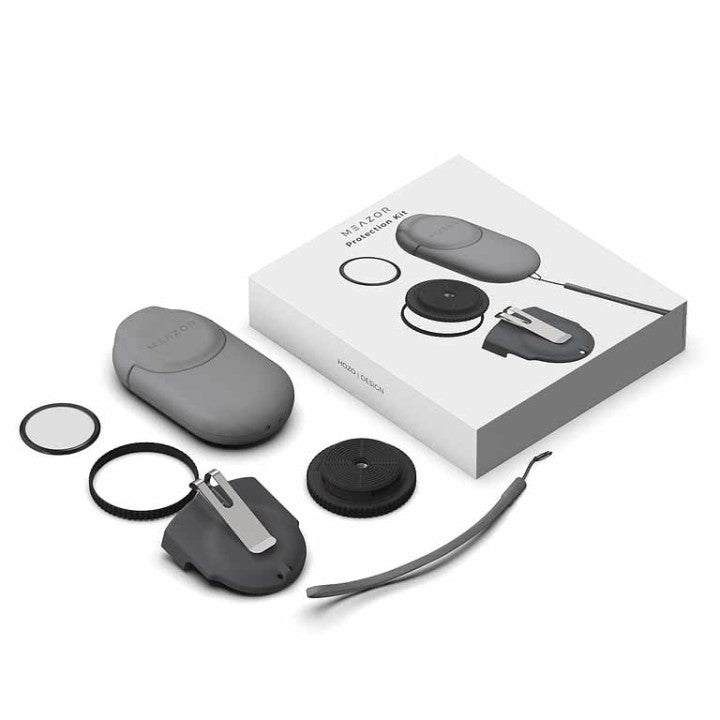

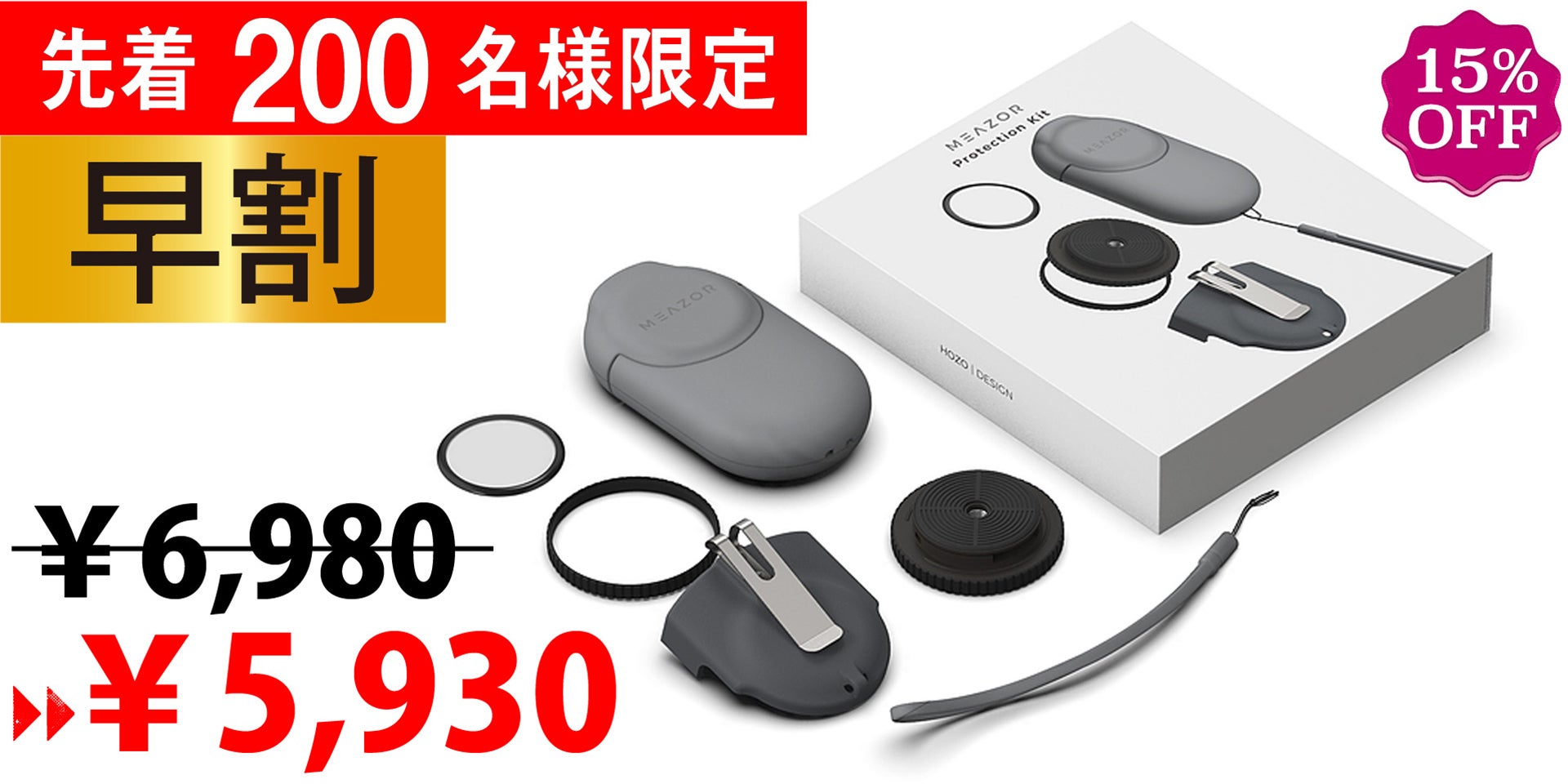

MEAZORプロテクションアクセサリーキット

MEAZORプロテクションアクセサリーキットは、MEAZORを全面保護するプロテクションケースです。 ベルトクリップ・ストラップの2WAY持ち運びが出来て、背面ケースを取り付けた状態でもローラー測定する事が可能です。

内容物一覧

・MEAZOR本体保護カバー

・背面プロテクション

・液晶保護カバー

・予備ローラー/バンド

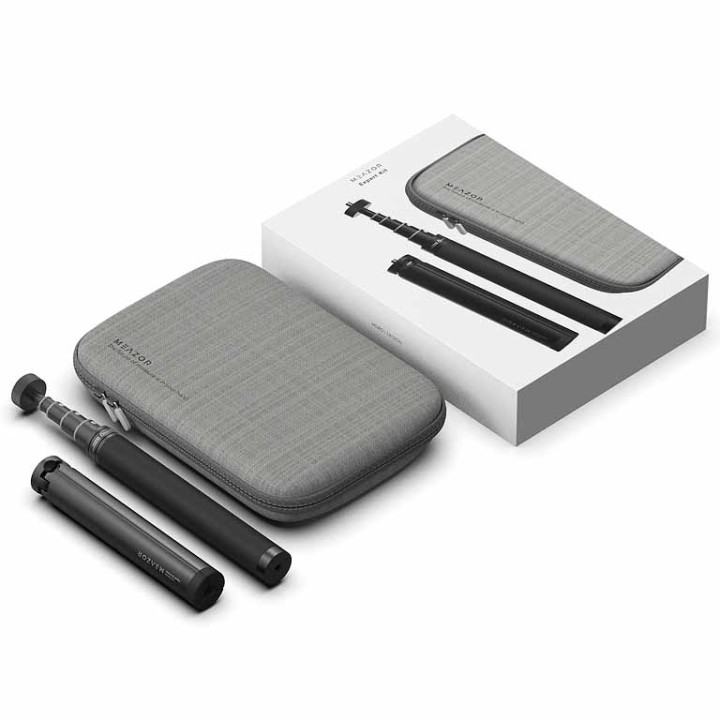

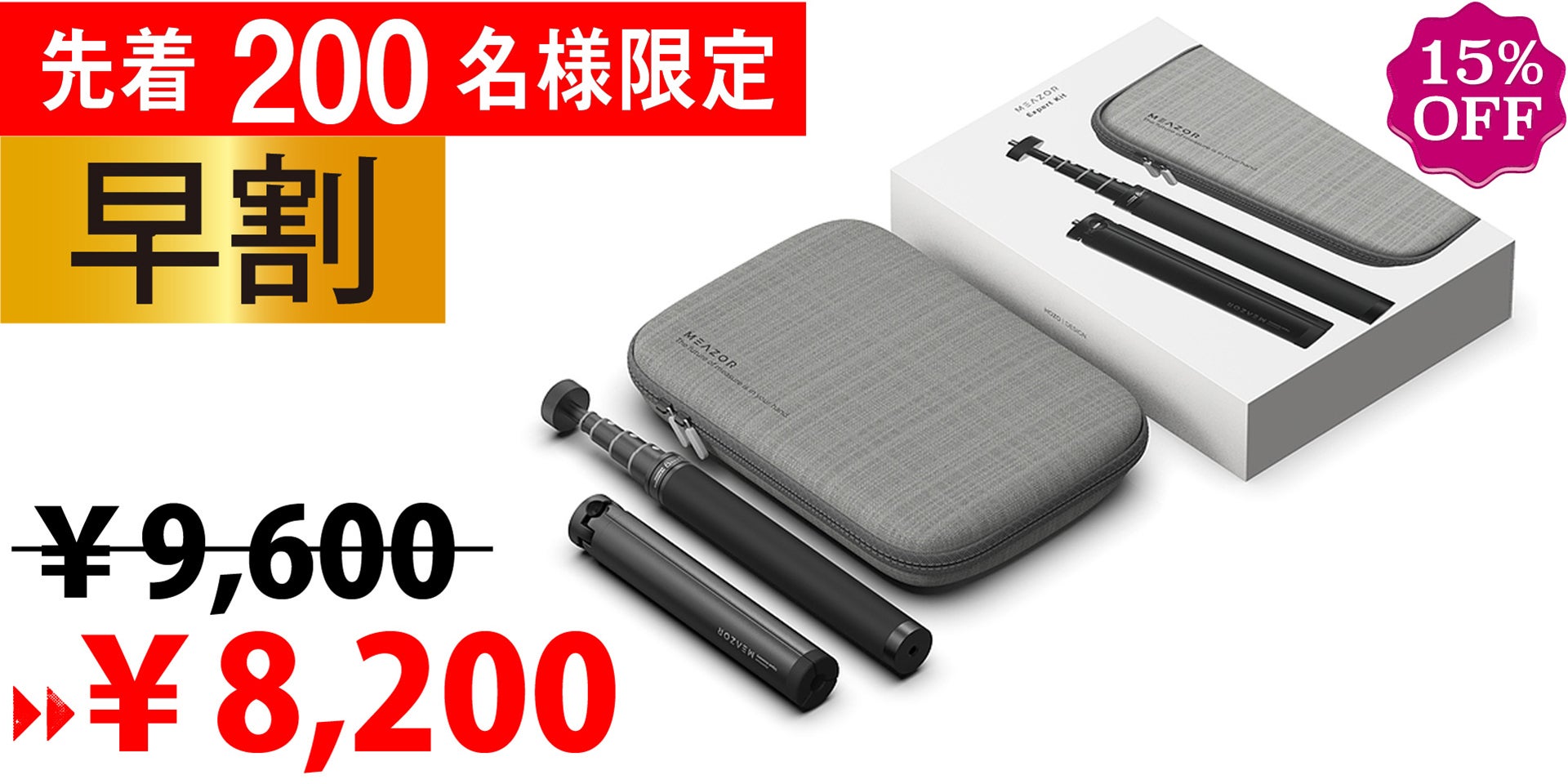

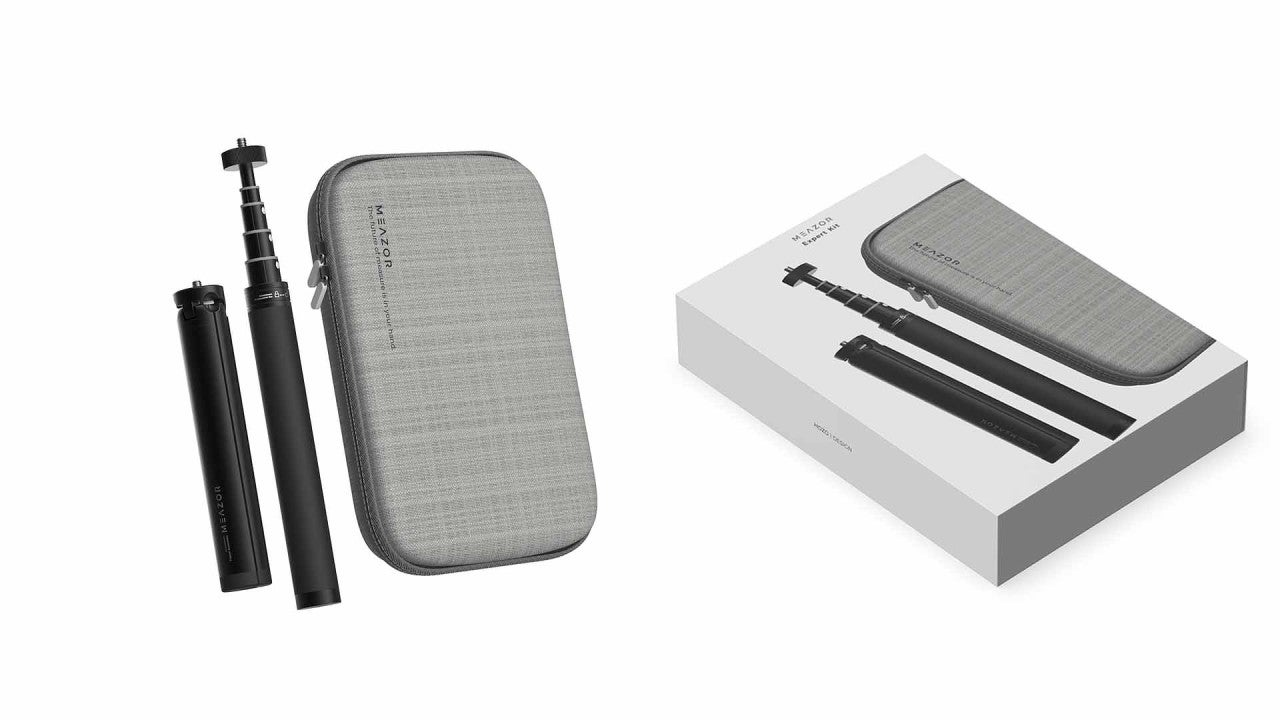

MEAZORエキスパートアクセサリーキット

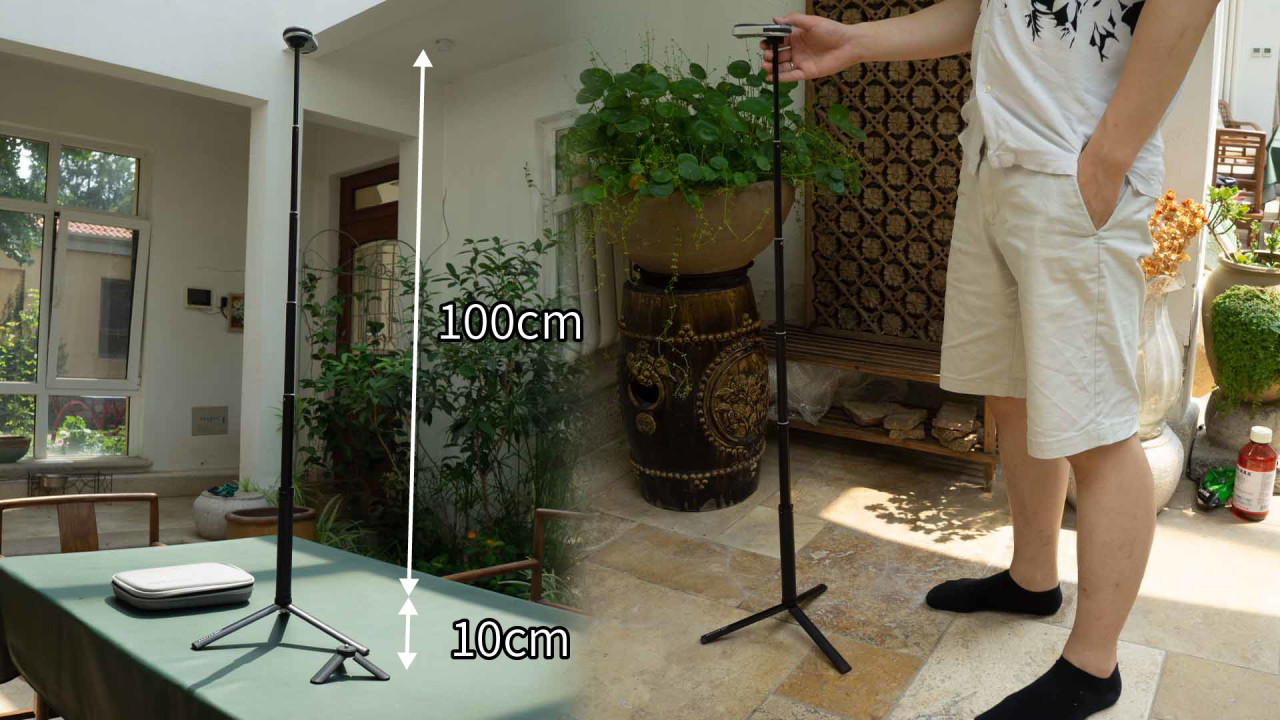

MEAZORエキスパートアクセサリーキットは、アルミニウム製大型三脚・エクステンションバー・MEAZOR専用ケースのセットです。 大型の三脚とエクステンションバーを利用すると360°スキャン2D図面測定中にブレにくく正確な測定に貢献します。

※MEAZOR本体・ローラー・ケーブルは本キットに含まれません

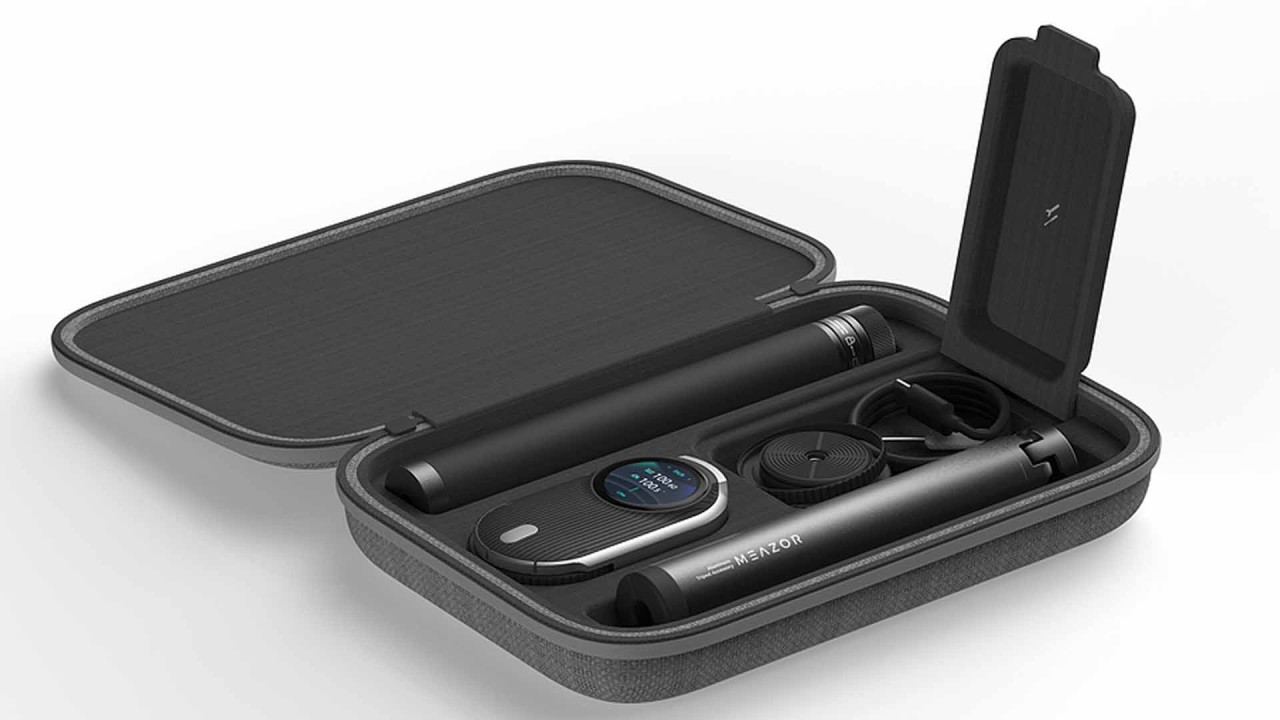

専用ケースはMEAZOR本体や、付属品を安全にコンパクトに持ち運ぶことが出来ます。 さらに、MEAZORプロテクションアクセサリーキット・MEAZORエキスパートプロトラクターを全て収納する事が出来ます。

内容物一覧

・大型三脚(最長110cm)

・エクステンションバー

・専用バッグ

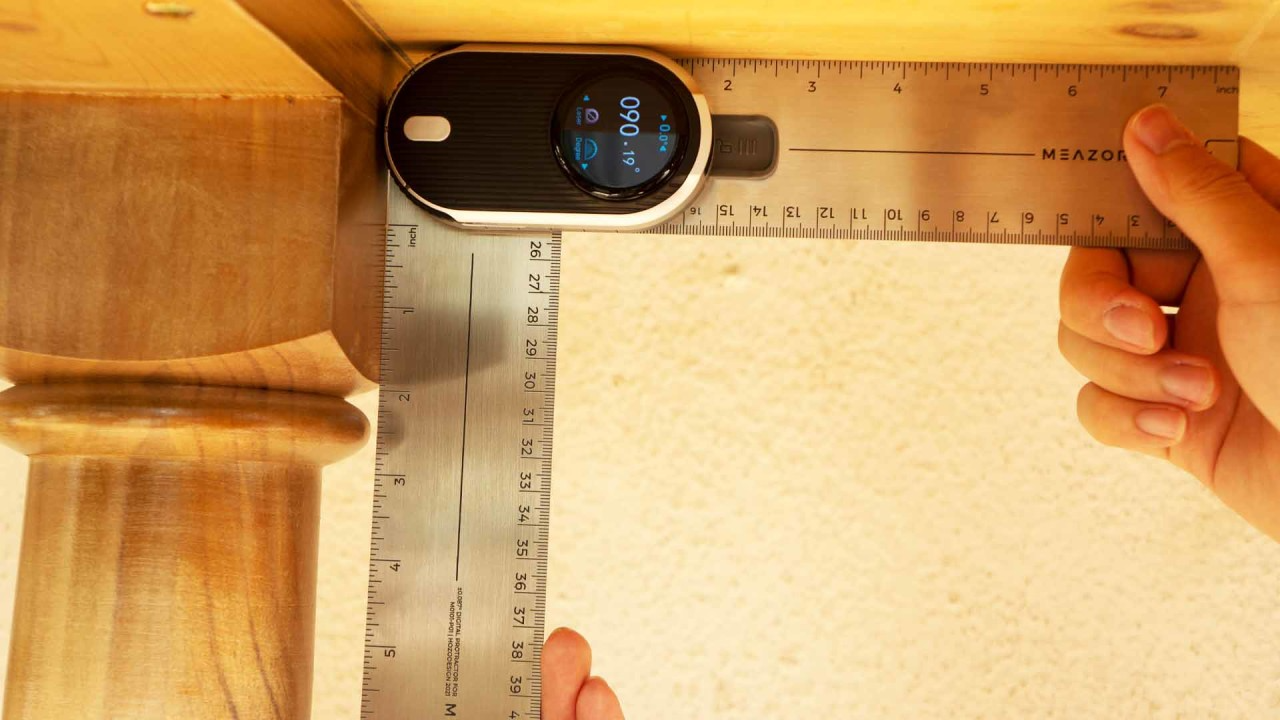

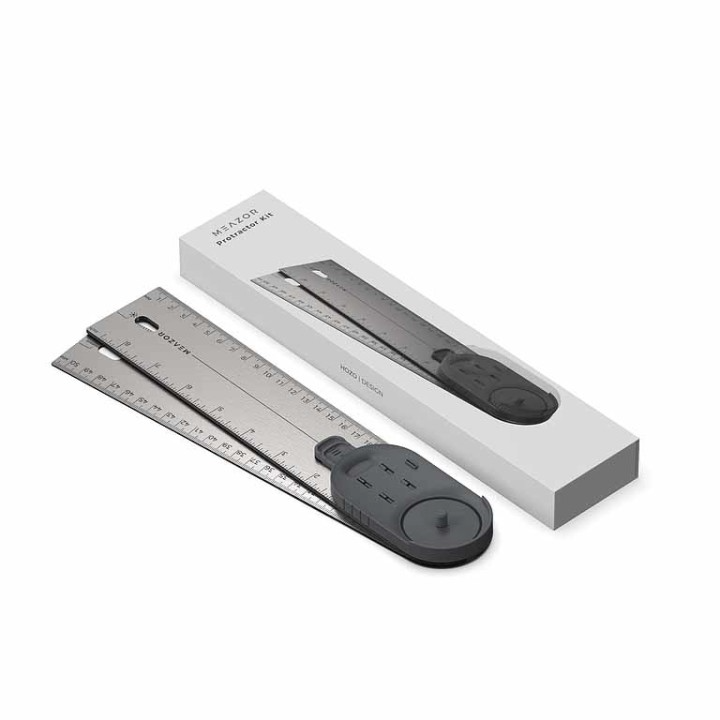

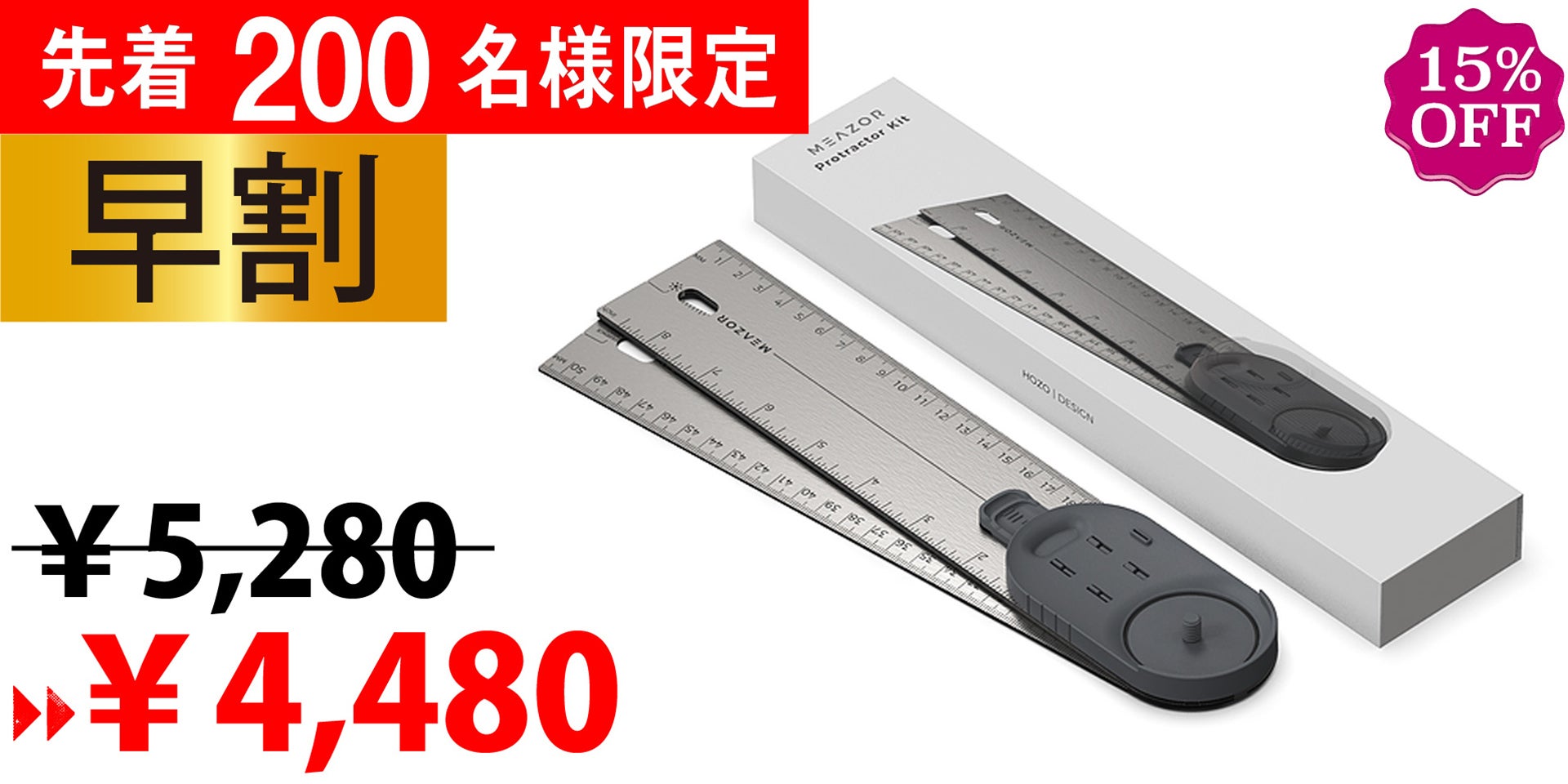

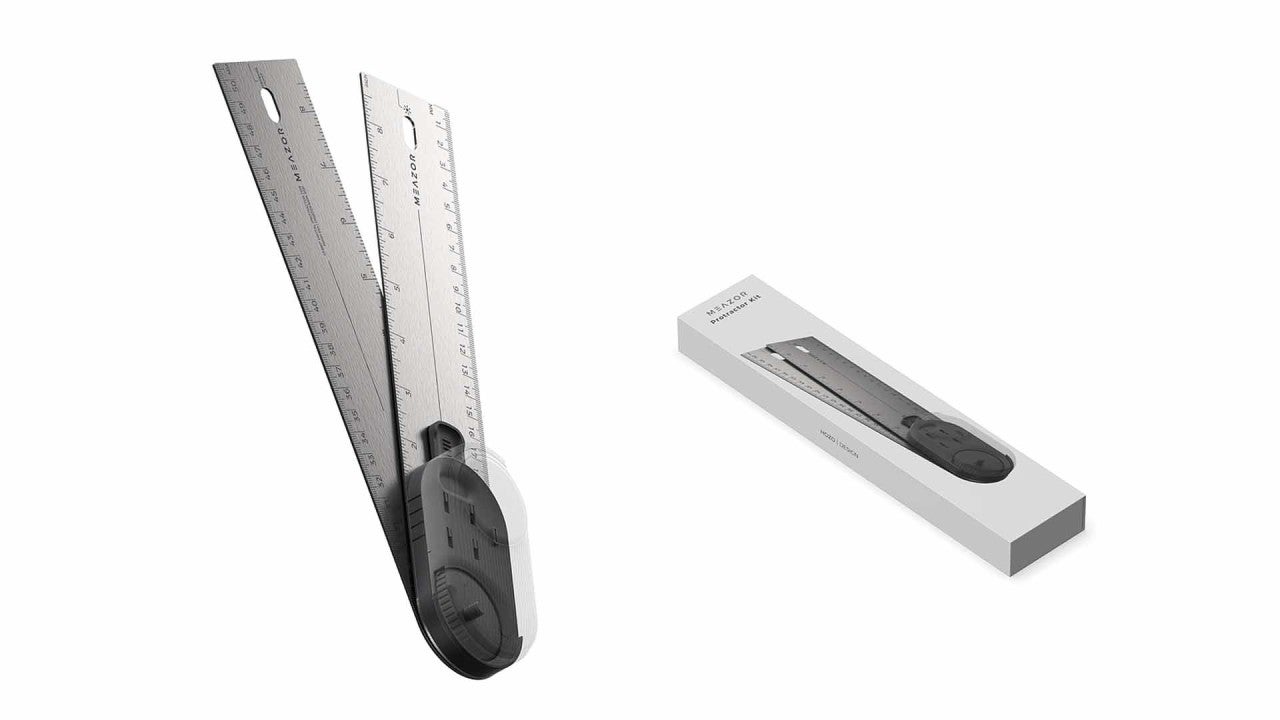

MEAZORエキスパートプロトラクター

MEAZORエキスパートプロトラクターは、MEAZOR用の拡張キットでMEAZOR本体をデジタルプロトラクターとして使用する事が出来ます。 様々な場所の角度を正確に測定する事が可能です。

内容物一覧

・アルミ製メジャー×2

・アタッチメントカバー



Q. レーザー距離測定はどこまで測定できますか?精度はどれくらいですか?



A. レーザー測定の範囲は0.1m〜25m(0.3フィート〜82フィート)で、測定精度は±2mm(±0.08インチ)です。



Q. ローラー測定の距離はどこまで測定できますか?精度はどれくらいですか?



A. 5m未満の長さを測定するには、ローラー測定をお勧めします。粗い表面での測定精度は±0.2%です。



Q. MEAZORの充電時間を教えて下さい。



A. 充電時間は0%からおよそ2時間で満充電されます。



Q. ローラー測定の開始点/終了点を決定する方法は?



A. 製品の下部には、測定の開始点と終了点を揃えるための3本の青い目盛り線(位置マーク)があります。



Q. 地図などの測定時にローラー測定でサポートされているスケールはいくつですか?縮尺に対応した倍率での測定は出来ますか?



A. スケール倍率調節機能で、図面の縮尺等に応じてスケールを合わせる事で実際のサイズに準じた計測が出来ます。 現在サポートされている比率は次のとおりです。 1)1:1から1:50000までの50のスケールダウン比率(縮尺) 2)1:1から1:10までの4つのスケールアップ比率 (倍尺) 今後、さらに多くの比率が導入される予定です。

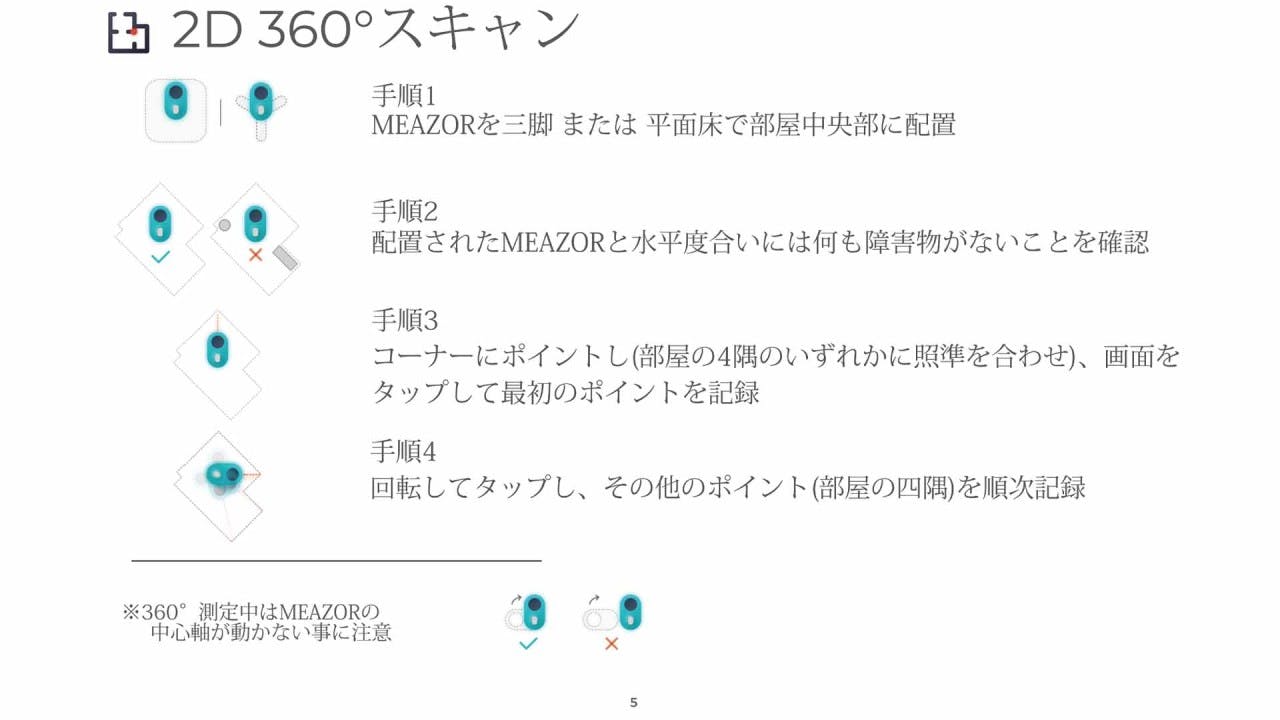

Q. 360°スキャン2D測定を実行する方法は?



A. 360°スキャン2D測定機能には2つのモードがあります。 1つは、マシンを360度回転させるだけでスキャンを実行できる自動固定小数点モード(カーブスキャナー)です。※現在はBETA版機能です もう1つは手動測位モード(ポイントスキャナー)で、部屋の周りの重要なポイントを選択して、より正確なフロアプランをキャプチャできます。



Q. カーブスキャンとは何ですか?この機能の使い方は?



A. カーブスキャンは、主に不規則なカーブの測定用に設計されています。製品を曲面の端に水平に置き、本体を360度回転させます。測定値は、Bluetooth経由で編集するためにAPPに送信されます。



Q. ポイントスキャナーとカーブスキャナーの範囲はどのくらいですか?精度はどれくらいですか?



A. ポイントスキャナーとカーブスキャナーは、1200m²(12900feet²)の最大面積を測定できます。測定誤差は、スキャンされた床の面積に比例します:±0.5cm-±10cm(0.2インチ-4インチ)。測定面積と精度データのソースは、実験室でのテスト結果からのものです。



Q. MEAZORはいくつのデータを保存できますか?



A. MEAZORの内部データベースには最大100個の測定データが保存され、MEAZORAPPのデータ保存に制限はありません。



Q. フル充電ごとにバッテリーはどのくらい持続しますか?バッテリー容量はいくらですか?



A. 完全に充電されたMEAZORの理論上の待機時間は約30日で、連続作業時間は約16時間続きます。バッテリー容量は550mAhです。



Q. MEAZOR APPはいつ利用可能になりますか?



A. AndroidとAppleの両方で2021年6月を予定しています。

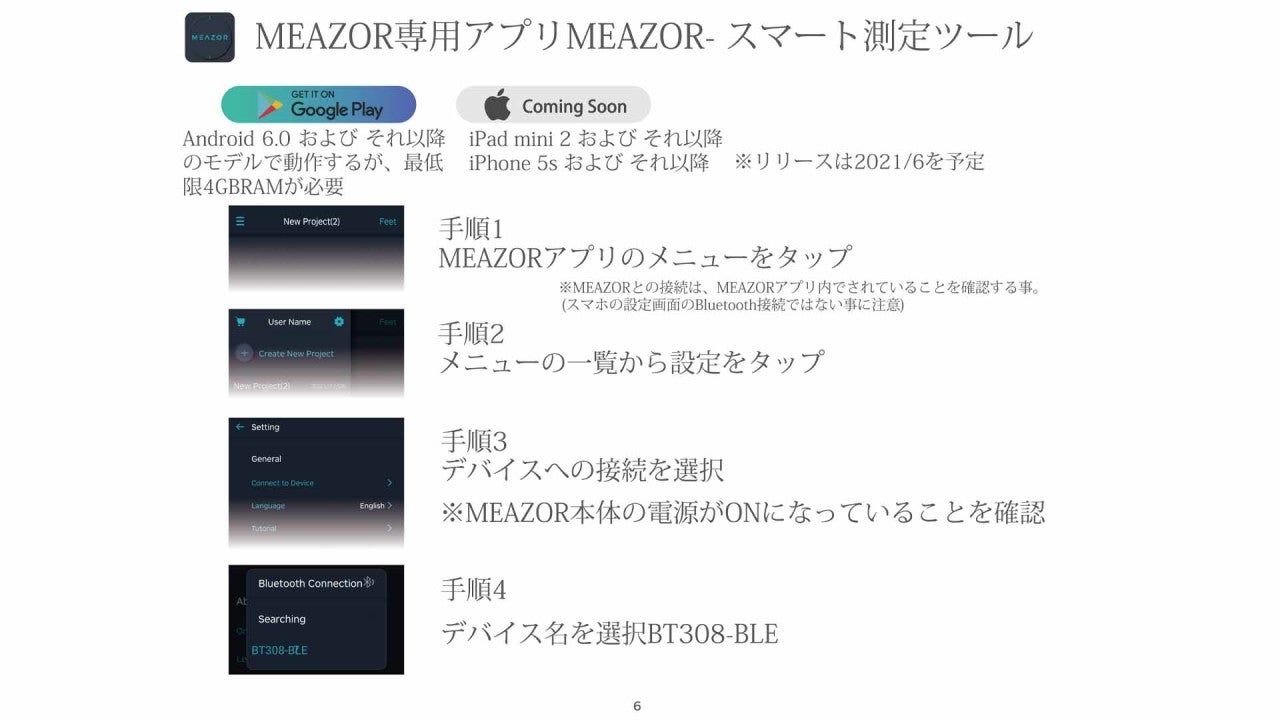

Q. APPがサポートしているAndroidのバージョンはどれですか?



A. MEAZOR APPAndroidはAndroid6.0以降で動作し、少なくとも4GBのRAMが必要です。



Q. APPがサポートしているIOSバージョンはどれですか?



A. iPad mini2以降およびiPhone5s以降で動作します。



Q. APPにはどの言語が対応していますか?



A. 現在、日本語を含む9か国語に対応しています。



Q. エクスポートでサポートされているファイル形式は何ですか?



A. MEAZOR APPは、ファイルを.dwg .dxf .pdf.jpg形式でエクスポートできます。



Q. MEAZORはWIFI / 4G / Bluetoothをサポートしていますか?



A. MEAZORは携帯電話APPとのBluetooth接続をサポートしています。



Q. MEAZORをアップグレードする方法は?アップグレードごとにどのくらい時間がかかりますか?



A. MEAZORは、携帯電話APPとペアリングした後、Bluetooth経由でアップグレードできます。アップグレード時間はBluetoothの速度に応じて約2〜3分です。



Q. MEAZOR APPにはクラウドストレージ機能が付いていますか?



A. 現在、MEAZORAPPにはクラウドストレージ機能はありません。

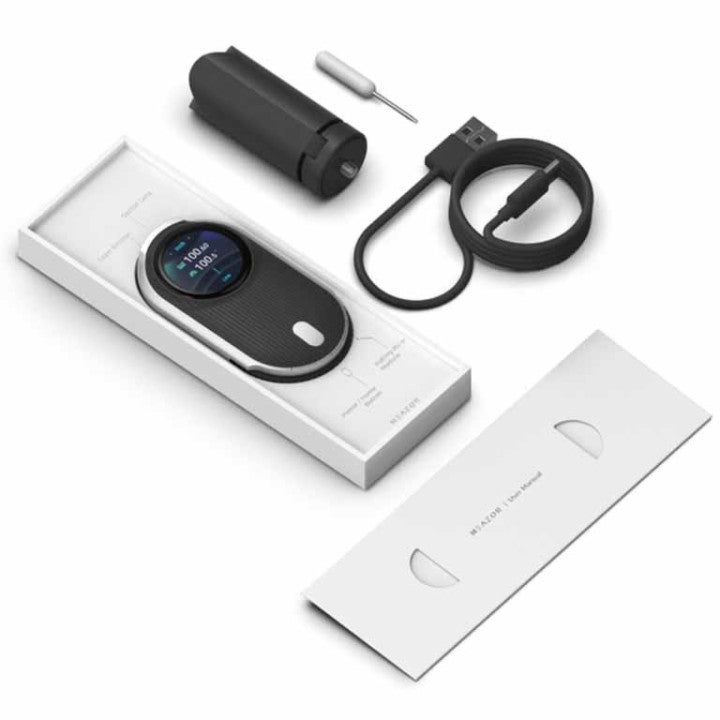

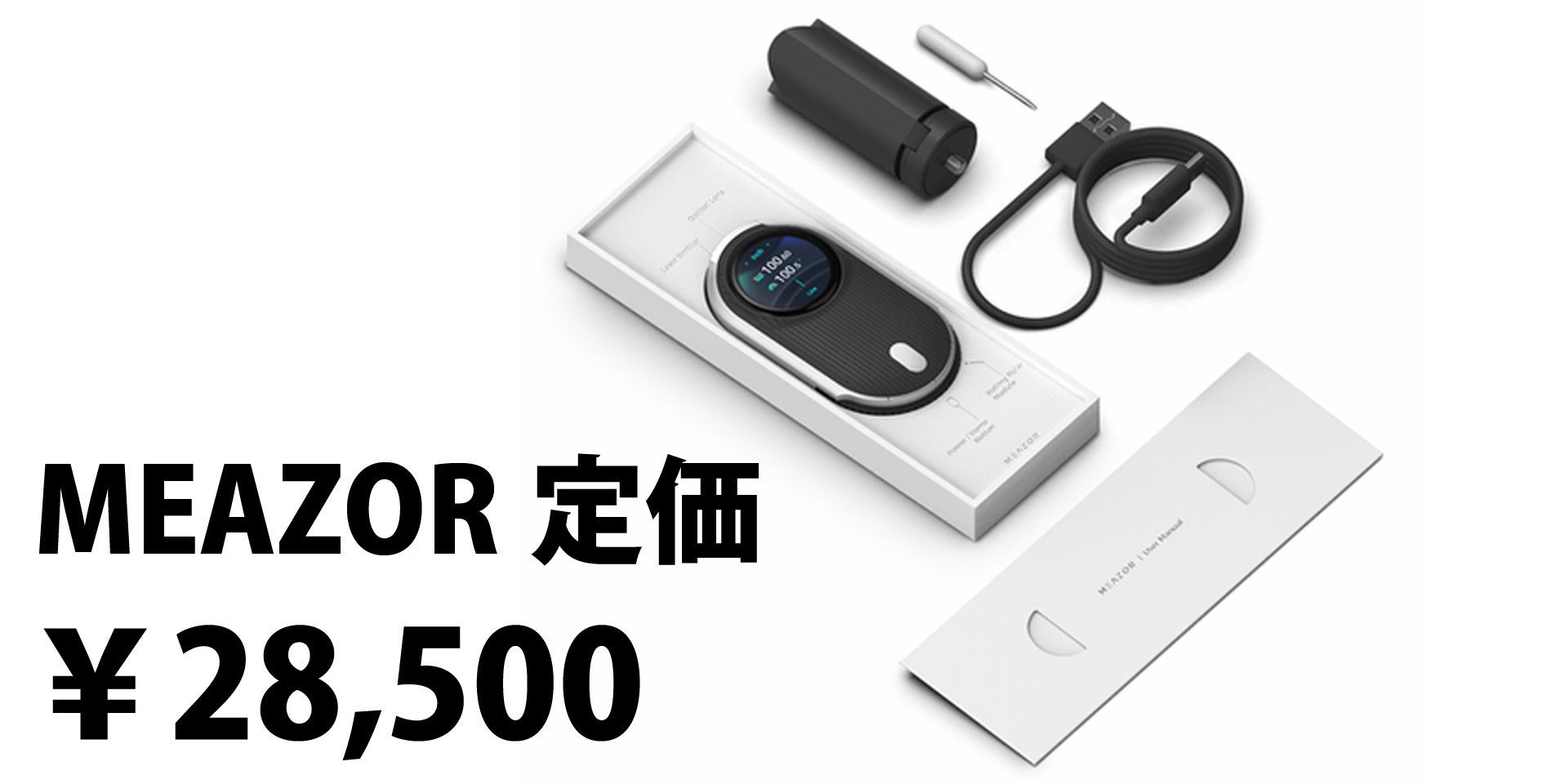

【MEAZOR本体一式】

MEAZOR本体・三脚・USB Type-Cケーブル・スクリュードライバー



【アクセサリー】MEAZORプロテクションアクセサリーキット

MEAZORプロテクションアクセサリーキット



【アクセサリー】MEAZORエキスパートアクセサリーキット

MEAZORエキスパートアクセサリーキット



【アクセサリー】MEAZORエキスパートプロトラクター

MEAZORエキスパートプロトラクター

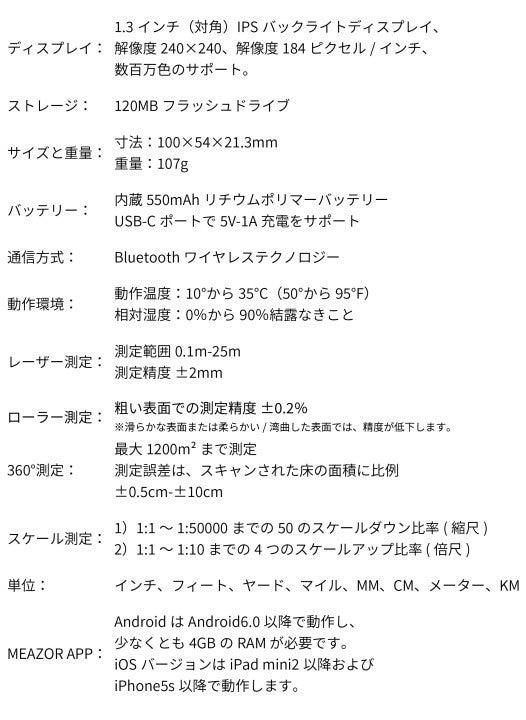

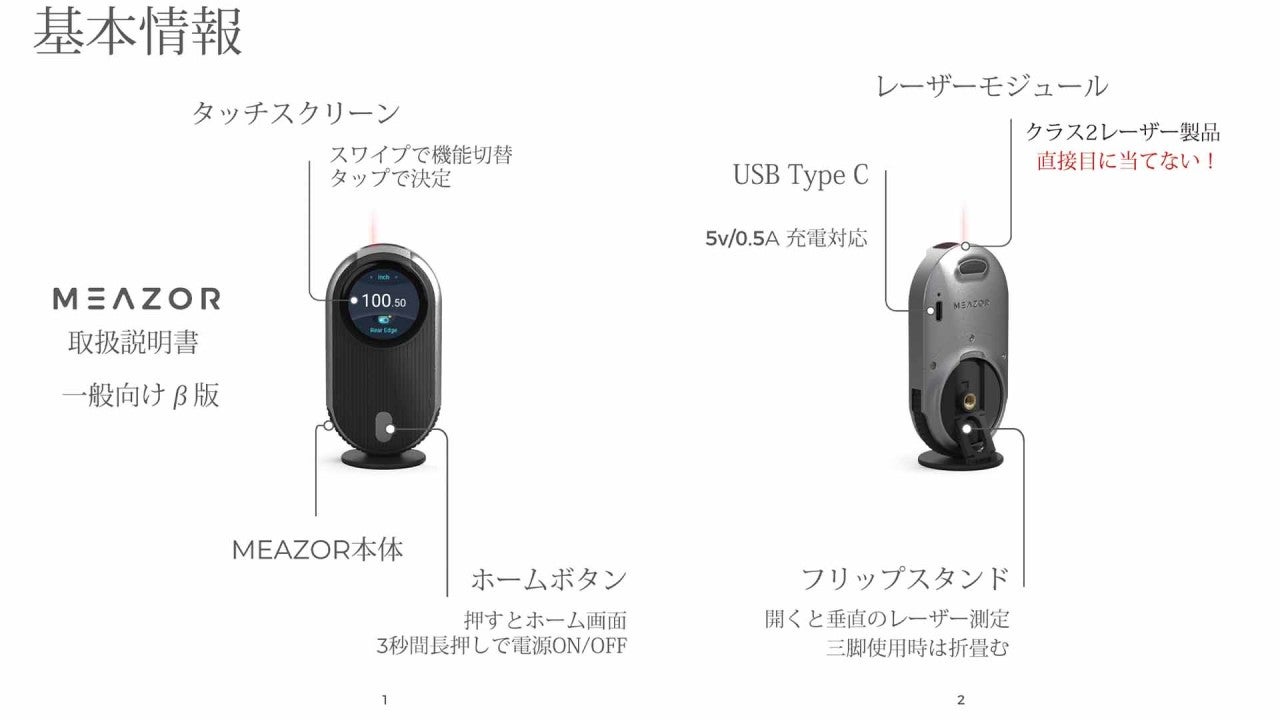

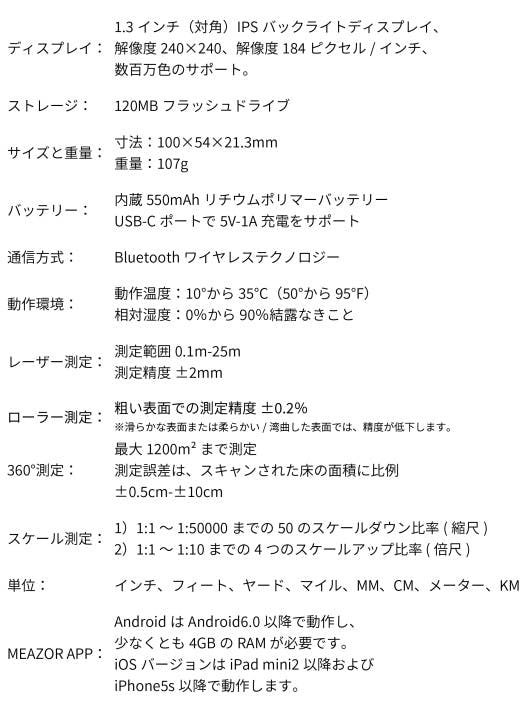

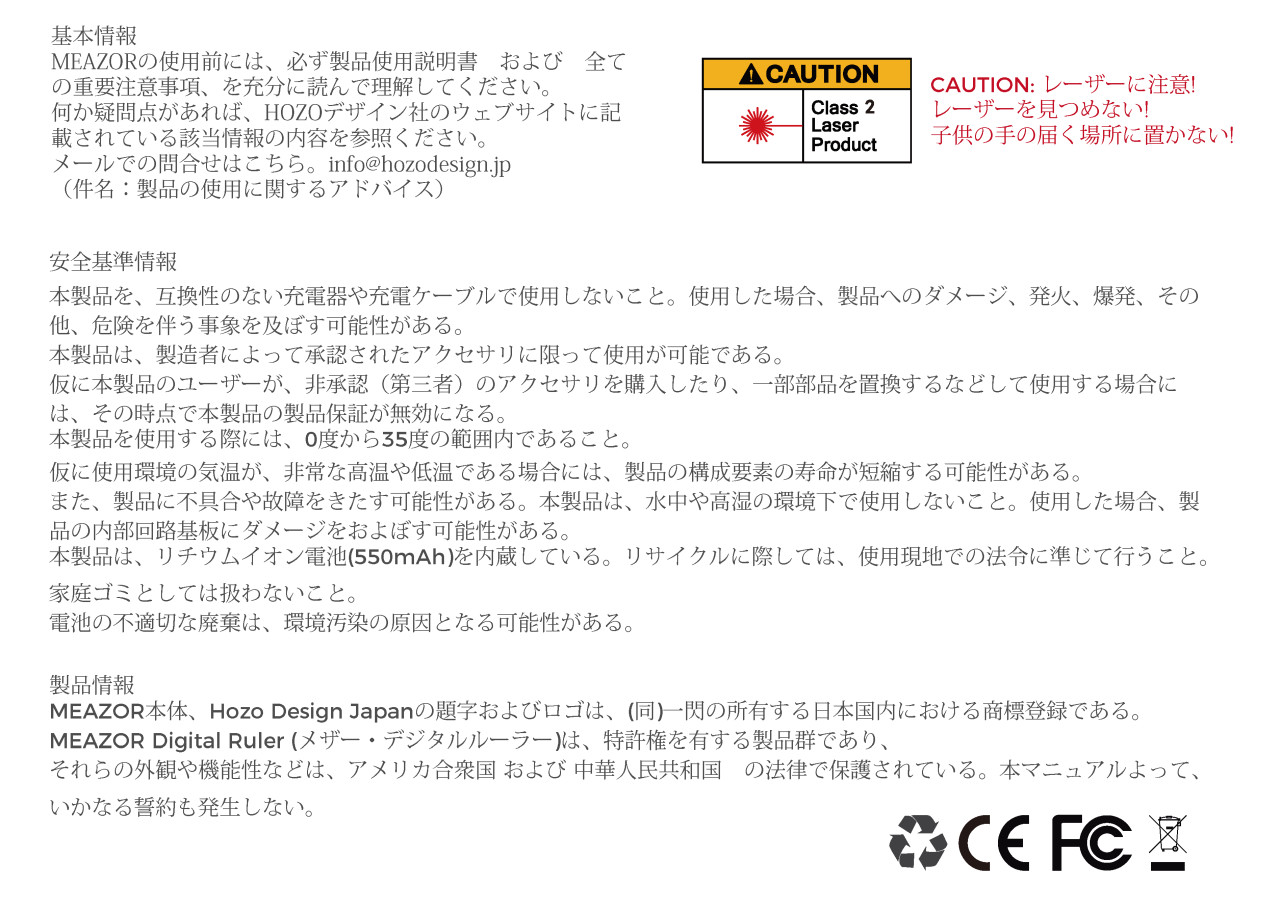

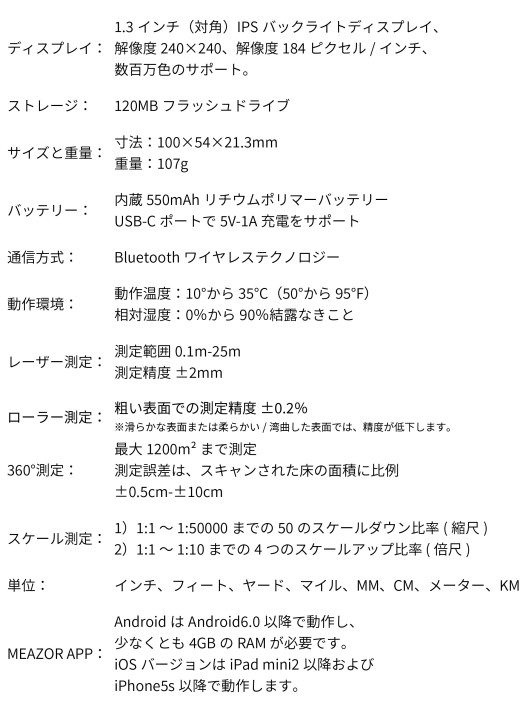

基本情報/安全基準情報/製品情報について





Hozo Designは、革新的なテクノロジーとガジェットの設計・開発を中心としたデザインコンサルタントです。 近未来のテクノロジーや最新のガジェットを、もっと身近に、そしてより簡単に操作して頂ける事を目指しており、デザイナーや洋裁職人など、プロの方に満足して頂けるような製品をお届けしています。 これからもHozo Designはさまざまなスマートデバイスを通じて世界中の消費者にテクノロジーの美学を提供して参ります。



合同会社 一閃は、総合輸出入貿易会社です。

香港、アメリカ、ドイツ、イタリア、イギリスの5か国と貿易取引をしており、今年で創業8年目になります。 主に、ゲーム機器やアウトドア用品を多く扱っており一般消費者向け海外製品の日本市場向けブランディング、マーケティング、販売を行っています。

今回ご提案させて頂きます「MEAZOR」の最大の特徴は、3WAY測定で、様々な場所を簡単に採寸できることです。 日常のちょっとした採寸作業が楽しくなる、 2D図面起こし作業が楽になる、 日々の業務が少しでも効率的に出来るようになる、など プライベートからビジネスユースまで幅広い分野でお使いいただける「MEAZOR」は時間に追われる全ての人達の生活を豊かにするものと確信しております。

一人でも多くの支援者の皆様に「MEAZOR」をお届けするために今後も努力して参ります。 最後までご覧頂きありがとうございました。


■ 特定商取引法に関する記載
 ●販売事業者名: 合同会社 一閃
 ●代表者 長谷川秀行
 ● 事業者の住所/所在地:〒573-1162 大阪府枚方市田口1-15-19
 ● 事業者の電話番号:Tel: 072-894-7012
 ●送料:送料込み
 ●対価以外に必要な費用:プロジェクトページ、リターンに記載のとおり。
 ●ソフトウェアに係る取引である場合のソフトウェアの動作環境:iOS`、android 対応
 ●その他記載事項:プロジェクトページ、リターン記載欄、共通記載欄(https://camp-fire.jp/legal)をご確認ください。
