おばけパズルHIKARU miniのテクノロジーを説明する画像をつくりました!よかったらぜひご覧ください!
【おばけパズル HIKARU mini】【おばけパズル HIKARU mini 自分で組み立てセット】の進捗について、途中のご報告が漏れておりましたが、昨日キットの発送が、本日【おばけパズル HIKARU mini】の発送が完了いたしました。大変お待たせいたしました。こちらで全てのリターンの発送が完了いたしました!応援ありがとうございました!キットについては、作り方の説明書や動画を作製いたしましたのでhttps://obakepuzzle.com/campfire_kit/をご覧ください。作る際に失敗したなどありましたらお気軽にご連絡ください。ここまで長い間待っていただきまして、本当にありがとうございます。無事届きましたら、遊んでみてください!よろしくお願いいたします。

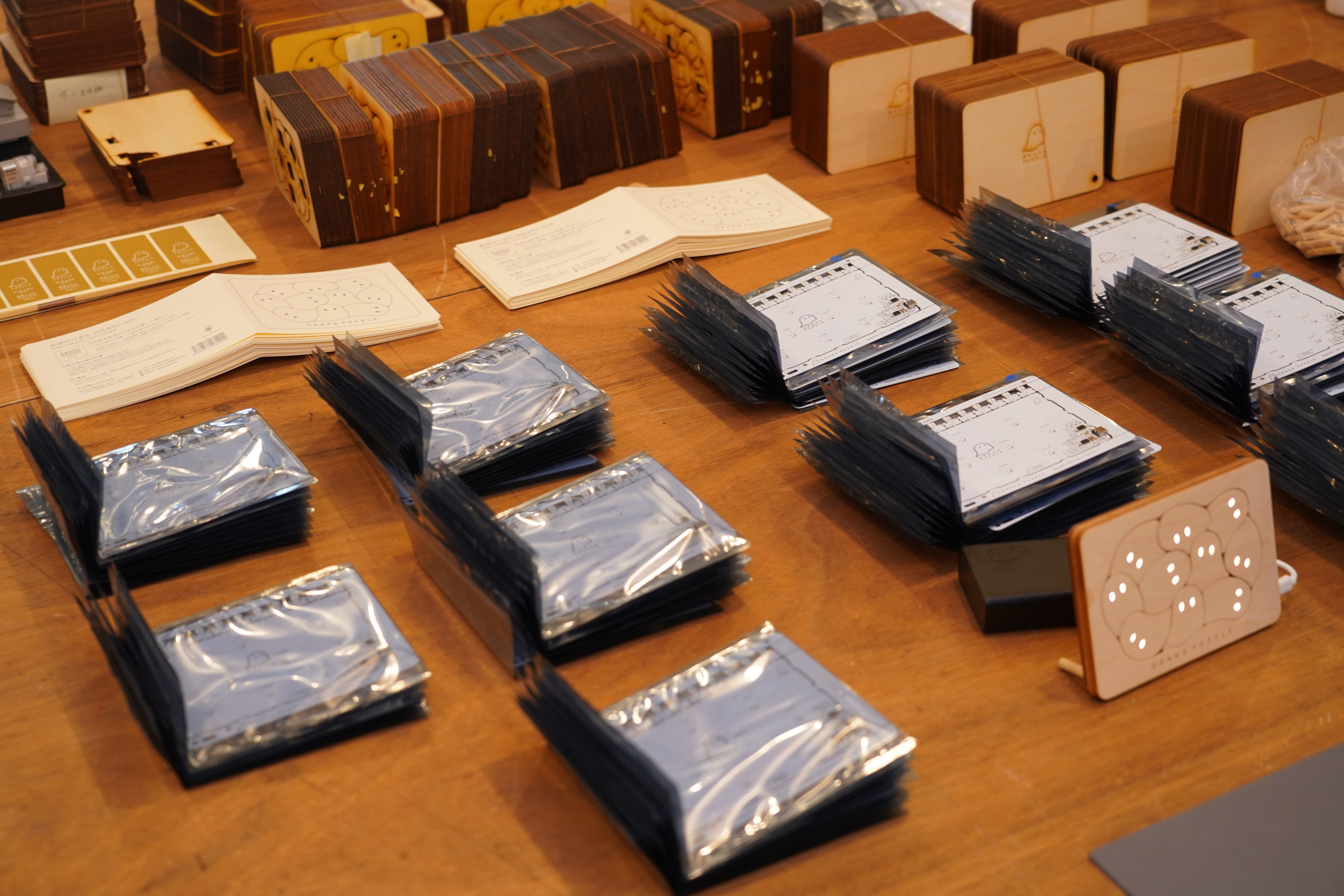

【おばけパズル HIKARU mini】【おばけパズル HIKARU mini 自分で組み立てセット】の進捗についてご連絡いたします!かなりの時間がかかっており、お届け予定からずれて混んでしまっていて申し訳ありません。 8月中旬に届いた新しい設計の基板でパズルを組み立てたところ、ほとんど全てのおばけの目が光らず、本当に受け取ったその後30分ほどお先真っ暗になりました!おばけだけに!いろいろ検討した結果、約100のパズルのおばけピース1000匹分、1000個の1608と呼ばれるサイズ 1.6mmx0.8mmのコンデンサの半田を溶かして取り外し、新たに半田をのせて、村田製作所のコンデンサに全て載せ替えると問題なく動作することが分かりましたので、その作業の様子です。ホットプレートであたためてコンデンサを取り外していきます半田ペーストを塗ります新しいコンデンサを載せていきますこれは取ったあとのコンデンサ.....半田ペーストに載せたコンデンサまたホットプレートであたためて実装しますできあがったおばけ基板は、樹脂部品に入れていきます目を入れて、上カバーで蓋をします1匹できた!のこり999匹だ!おばけを分解したところにある、基板とモジュールができました。ここで木枠の登場。一番裏側6層目にはロゴが刻印されています。スタンドになる丸棒は前にカットしていましたが、ベルトサンダーで角を落としています。5層目は基板が入るのでほとんど枠だけです。反りやすくて加工が難しい層です。5層目と6層目に基板を入れて同時に動作確認も行います。4層目を貼り付けると、メイン基板はもう取り出せなくなります。USB給電口のすぐ後ろ側はショートすると危ないので、絶縁のためセメダインを塗っていきます。その先はヒューズがあるのと、ショート試験を実施しても問題ないことを確認しています。4,5,6層の木枠と、基板のサンドイッチ状態ができあがってきたので、これにピース側の3層を組み合わせておいている状態です。このあとベルトサンダーで6層目を磨いています。さらに並行で、印刷した説明書をカット・折っていきます。箱はシンプルにシールを貼り付けて完成です。約100名の方々にお届けするため、基板100枚のコンデンサ載せ替えと、4,5,6層の組み立てがおおよそ完了しました!つづけて今後、なかなか大変なピースの貼り付けを実施していきます!!!!引き続きよろしくお願いいたします。

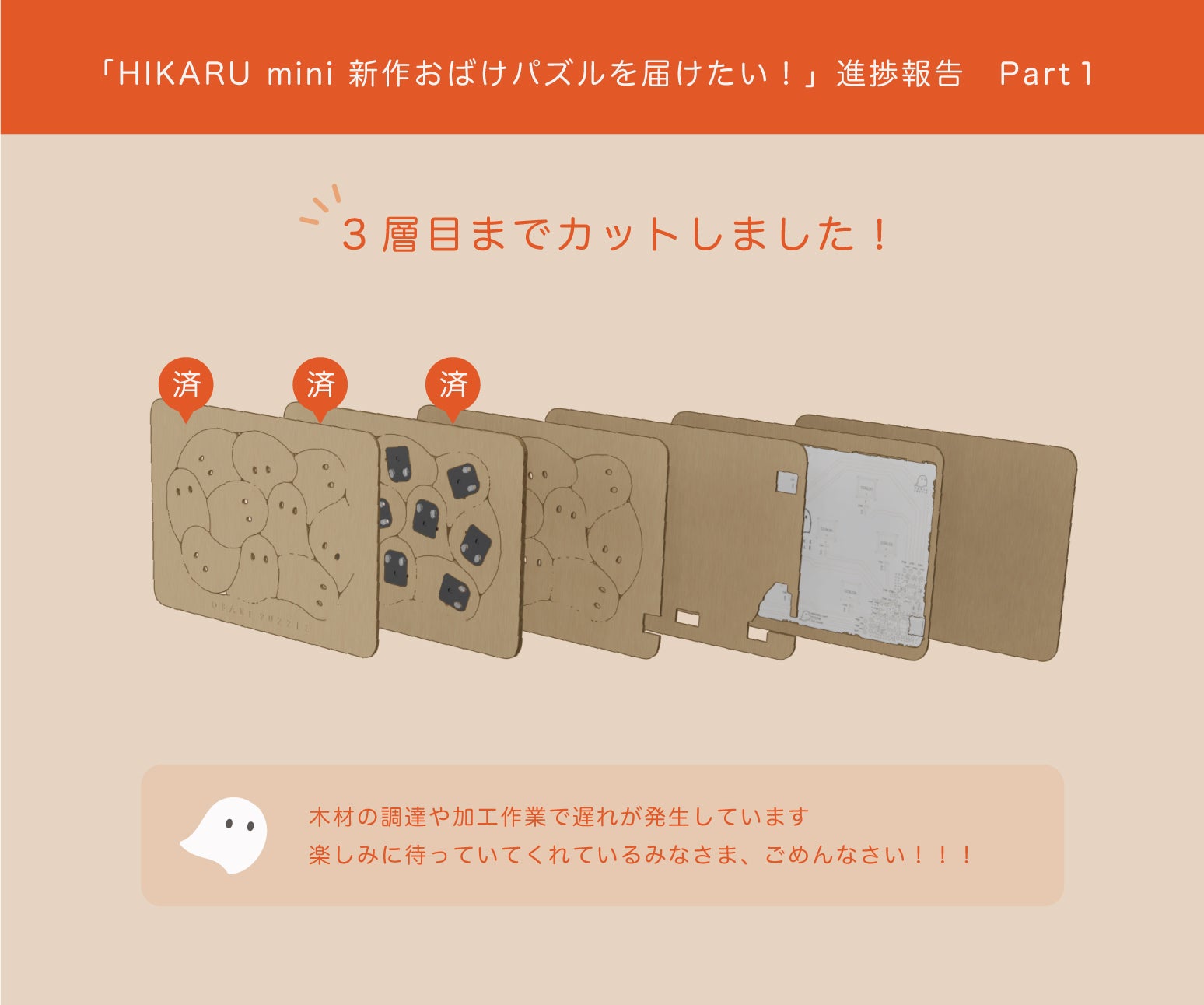

おばけパズルです!報告が途切れており申し訳ありません!8月中にお届け予定のおばけパズル HIKARU miniおばけパズル HIKARU mini 自分で組み立てセットですが、いろいろな要素で計画より遅れております。このパズルは・6つの層の木・基板・基板をカバーする樹脂モジュールで構成されていますが、ようやくおばけ側の3層の木の加工が完了した状態で、検品を実施しています。並行で進めている基板ですが、写真手前右側でよく見ると2匹、目が光らないおばけが出てくるなどしており、これらの検査および原因究明を行っています。(基板パターンコイル精度、子基板部品、親基板部品何が原因かまだ 現時点で解明出来ておりません。。)後半の残り3層の木部品の加工と、組み立てを引き続き今月実施して参りますが、現在の予定では8月中には間に合わなそうで大変申し訳ありません!引き続きがんばりますのでよろしくお願いいたします。
