ラズベリーパイ用 TFT表示器、LED、SWの付いた 電子工作お助け便利ツール

TFT 1.77インチ表示器とスイッチ2個、LED2個を実装したテスト用のラズパイ専用HATです。ブレッドボードで何か作ろうとしたときに、最低限のUIが必要ですが、それらもブレッドボード上に作るのは面倒です。最低限のUIを備えたこの基板があれば、作るべき物だけに集中できるので、作業がはかどります。

現在の支援総額

49,900

499%

目標金額は10,000円

支援者数

22

募集終了まで残り

終了

このプロジェクトは、2022/08/27に募集を開始し、 22人の支援により 49,900円の資金を集め、 2022/10/08に募集を終了しました

このプロジェクトを見た人はこちらもチェックしています

現在の支援総額

49,900

499%達成

終了

目標金額10,000

支援者数22

このプロジェクトは、2022/08/27に募集を開始し、 22人の支援により 49,900円の資金を集め、 2022/10/08に募集を終了しました

TFT 1.77インチ表示器とスイッチ2個、LED2個を実装したテスト用のラズパイ専用HATです。ブレッドボードで何か作ろうとしたときに、最低限のUIが必要ですが、それらもブレッドボード上に作るのは面倒です。最低限のUIを備えたこの基板があれば、作るべき物だけに集中できるので、作業がはかどります。

このプロジェクトを見た人はこちらもチェックしています

はじめに・ご挨拶

 ラズベリーパイ(Raspberry Pi)による電子工作を広めたいです。そのために、ちょっとした不便を解消できるものを開発していきたいと考えています。

 私は、インフラ系のシステム開発部門に勤務、業務知識を生かすとともに60才前に始めたpythonでプログラミングをしています。主にRaspberry Pi (ラズベリーパイ)での開発を主にしています。
 ラズパイによる電子工作の楽しさを広めるため、ちょっと生活を便利にするためのものを開発していきたいと考えています。
 自宅では、ラズパイが7台常時稼働しています。
 学習リモコン3台、駐車場監視1台(センサー基板)、寝室用しゃべる時計1台、愛犬用自動ドア1台他


プロダクトのご紹介

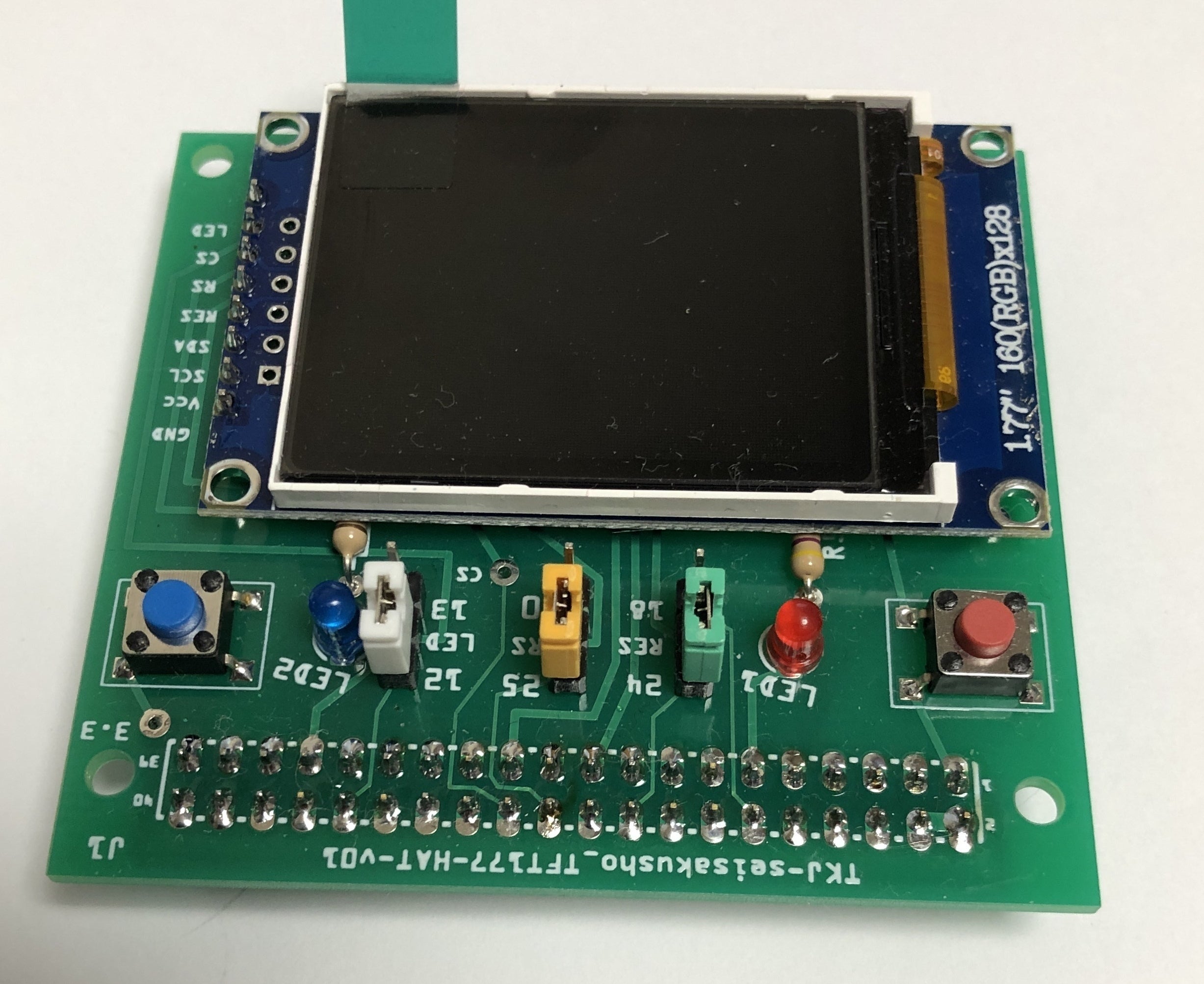

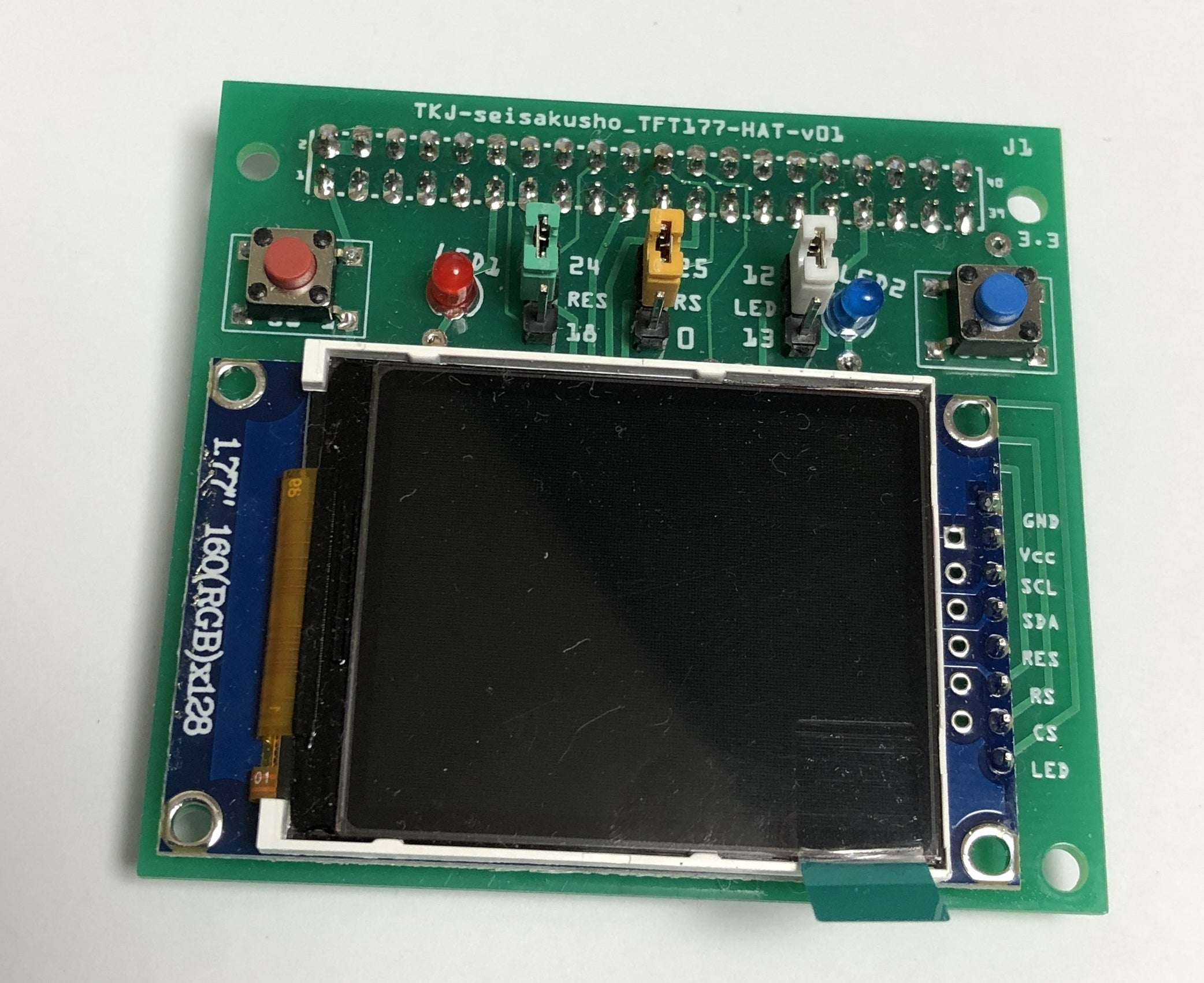

TFT液晶とスイッチ2個、LED2個を実装したテスト用のラズパイ専用HATです。
ブレッドボードで何か作ろうとしたときに、最低限のUIが必要ですが、それらもブレッドボード上に作るのは面倒です。

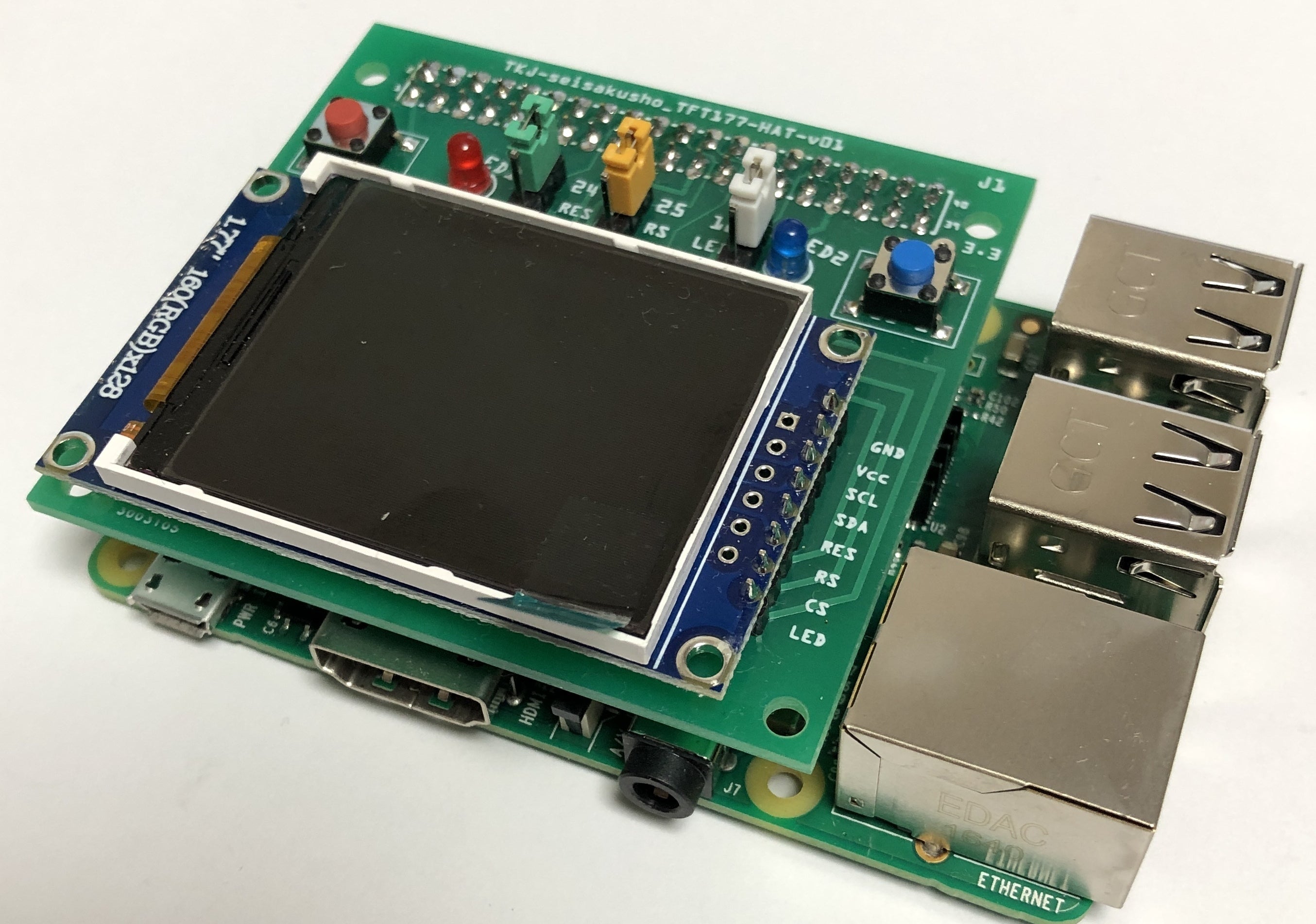

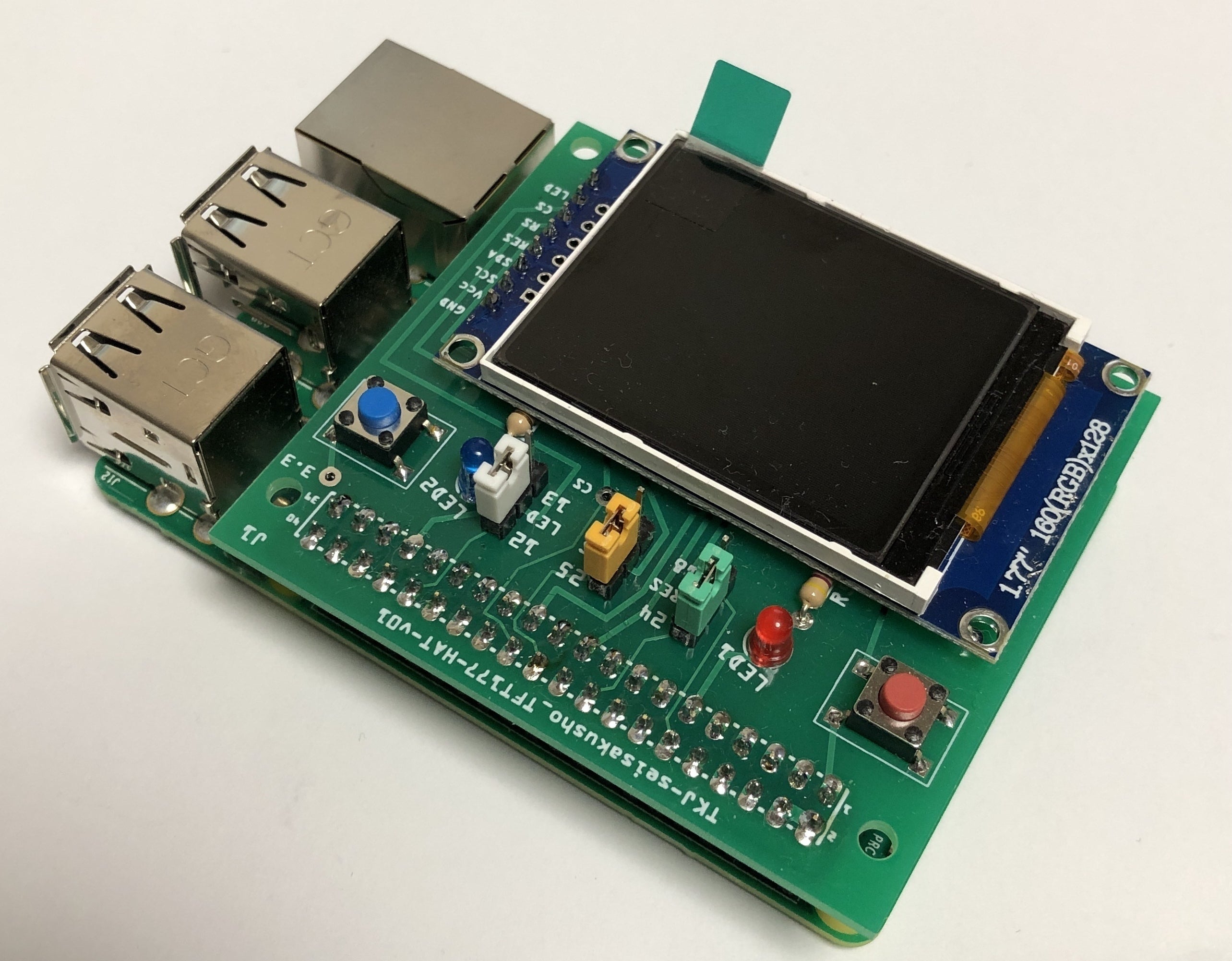

ラズパイ3Bに装着した状態


こだわり・特徴

 試作をして使い勝手を検討しました。あまり機能を詰め込むと便利ではありますが、使うときに迷います。本来の必要機能にしぼりました、そのため価格も抑えられています。使いたい時に、さっと出してサクッと使えるを追求しました。その意味ではTFT液晶は悩みましたが、この表示器をブレッドボードで使うのは結構面倒なので、残しました、LED,SWだけではできないことがTFT液晶 があることで、ワンランク上のUIが直ぐに使えます。

 手作りによる製作ですが、一つ一つ製作し、試験、検品したものをお届けします。全て検品して発送いたしますが、万が一初期不良が発生した場合、及び通常使用で半年以内に故障した際(ただし、液晶輝度劣化は対象外)には、使用状況の報告とともに返品いただけますと、正常品と交換いたします。ただし、その際の送料については、ご負担ください。

 この液晶を使う場合のライブラリは公開されていますが、いまいち使いにくいので、pythonで使いやすいようにしています。単に字を書くだけならほぼprint文並みの簡単さです。画像も比較的簡単に表示できます。ビット単位での描画については、標準ライブラリを使っていたたきます。標準ライブラリはadafruitのサイトから無料でダウンロード可能です。

 ラズパイから情報を表示する際に、複数行表示できますので、切り替えなくても一度にそれなりの情報量が表示できますので、測定器、実験機としてラズパイを使う際には重宝すると思われます。

このTFT液晶 はSPIインターフェースなので、SPI用のGPIO(#8,#10,#11)を占有します。さらに、Reset,RS,LEDの3つのGPIOを使用しますが、この3つに関しては、3つのピンジャックで変更が可能となっており、別の基板と併用した際のコンフリクトを避けることが可能となっています。

プロダクト誕生までのお話

 ブレッドボードで何か作ろうとしたときに、最低限のUIが必要ですが、それらもブレッドボード上に作るのは面倒です。 そういったUIを常にブレッドボード 上に作っておくのも手ですが、やはり今回のような基板があると、簡単ですし安心感があり、製作に集中できます。

 ブレッドボード 上に作ったものだと、トラブルになったとき、どちらにエラーがあるのかわかりにくいので、トラブルシューティングに時間がかかっていました。基板上は配線もなくハンダ付けされていて信頼性が高く、トラブルシューティングもスムースに進めます。


リターンのご紹介

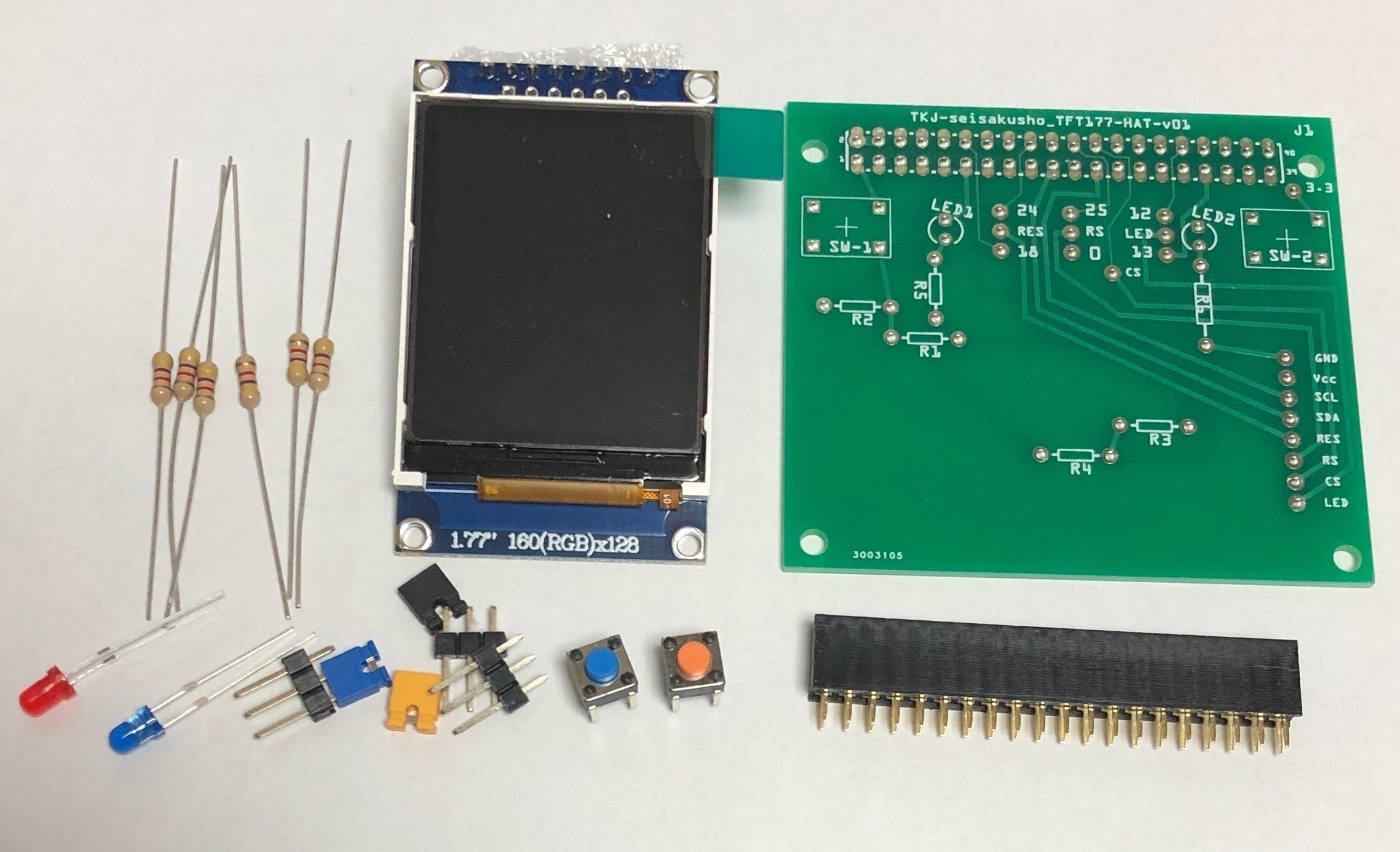

 リターンに応じて、基板をお届けします。
 またお礼のメールと今後の開発計画案も併せてお届けします。
 完成品と部品での提供の2種類があります。支援入力の際に選択してください。

 本品を使うのにシステムの設定とプログラムのインストールが必要です、手順とダウンロードサイトをお知らせするので、手順書に従って、インストールしていただきます。

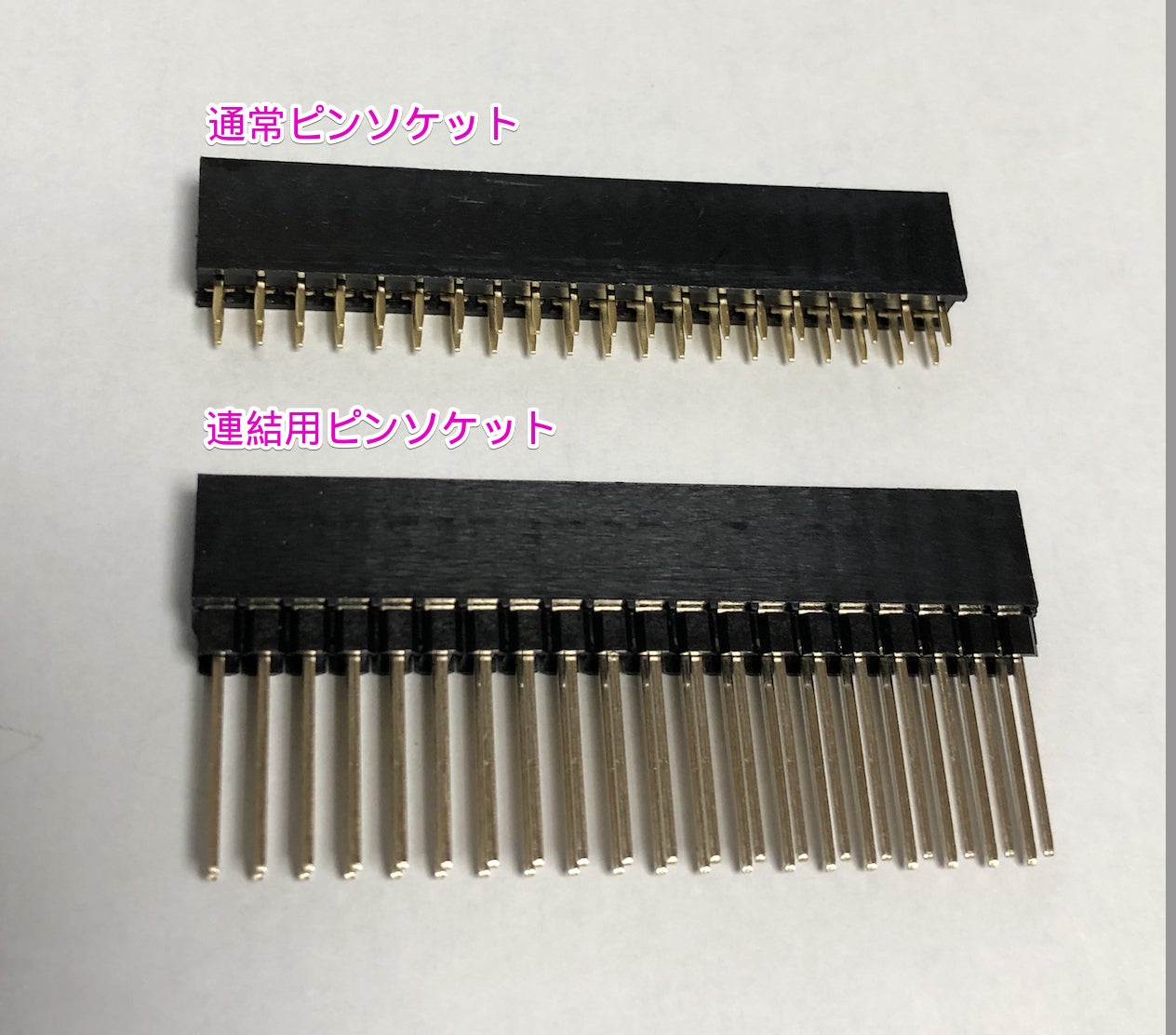

 リターンは完成品(連結ピンソケット)、完成品(通常ピンソケット)、部品セット(連結ピンソケット)、部品セット(通常ピンソケット)の四種類がありますので、お好きなものをお選びください。

 直ぐに使いたい、時間に余裕がない、インストールに自信が無い方には設定済みのmicroSDも提供します。その際は、microSDも合わせて支援してください。

 限定数の部品は事前に確保していますので、プロジェクト終了後順次発送いたします。限定数について通常2週間以内に発送予定で、最大でも1ヶ月以内にはお届けできます。

 支援いただいた資金に関しましては、基板作成・部品調達の支払いと、次のプロジェクトの試作品製作のための資金とさせていただきます。

リターンは完成品(連結ピンソケット)、完成品(通常ピンソケット)、部品セット(連結ピンソケット)、部品セット(通常ピンソケット)の四種類がありますので、お好きなものをお選びください。



製品情報・仕様(商品の概要)

TFT液晶 とスイッチ2個、LED2個を実装。

ラズベリーパイ専用HATです。大きさはいわゆるフル版、raspberrypiと大体同じサイズになります。

 プロジェクト募集期間終了後、順次製作・テストし発送予定です。お届け予定期間の2022/8末よりなるべく早くお届けします。
 手作り、個人製作なので、コスト削減のため簡易梱包にて発送予定です。よろしくご了承ください。
 機能には変わりないですが、お届けする基板・部品の色、形状など変更になる場合があります。

サイズ : 65mm*60mm
使用方法や取扱説明書 : リターンのお届け時に資料の保存URLをお知らせいたしますので、ダウンロードをお願いします。
保証期間 : 半年(ただし、液晶の焼き付けは保証外といたします。)


表示例

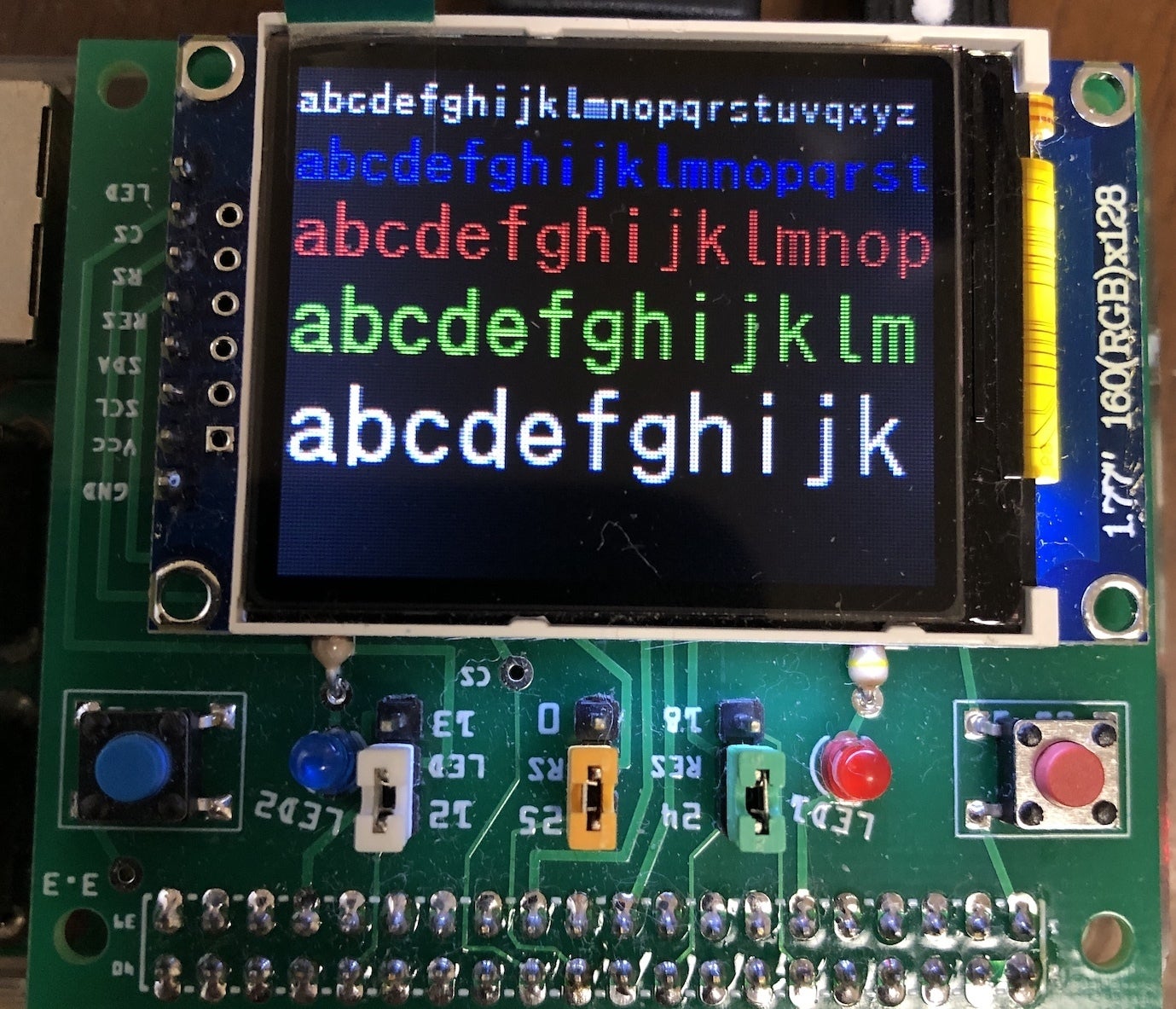

*文字や画像の表示、それらの回転などが可能です。pythonで使った独自関数を使うことにより、
文字や画像を指定するだけで簡単に表示が可能です。手軽な画像インターフェースと使うことが可能です。

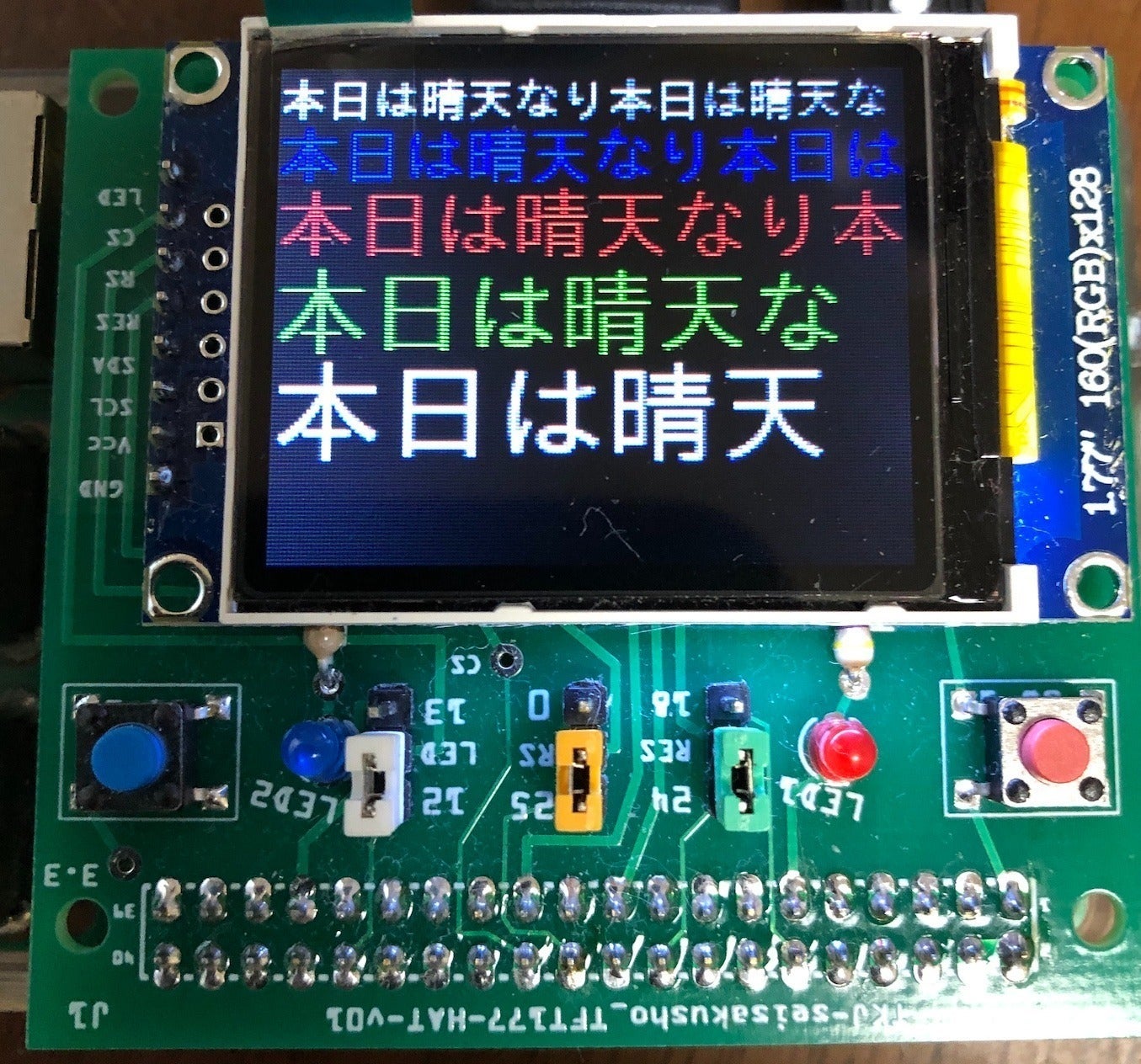

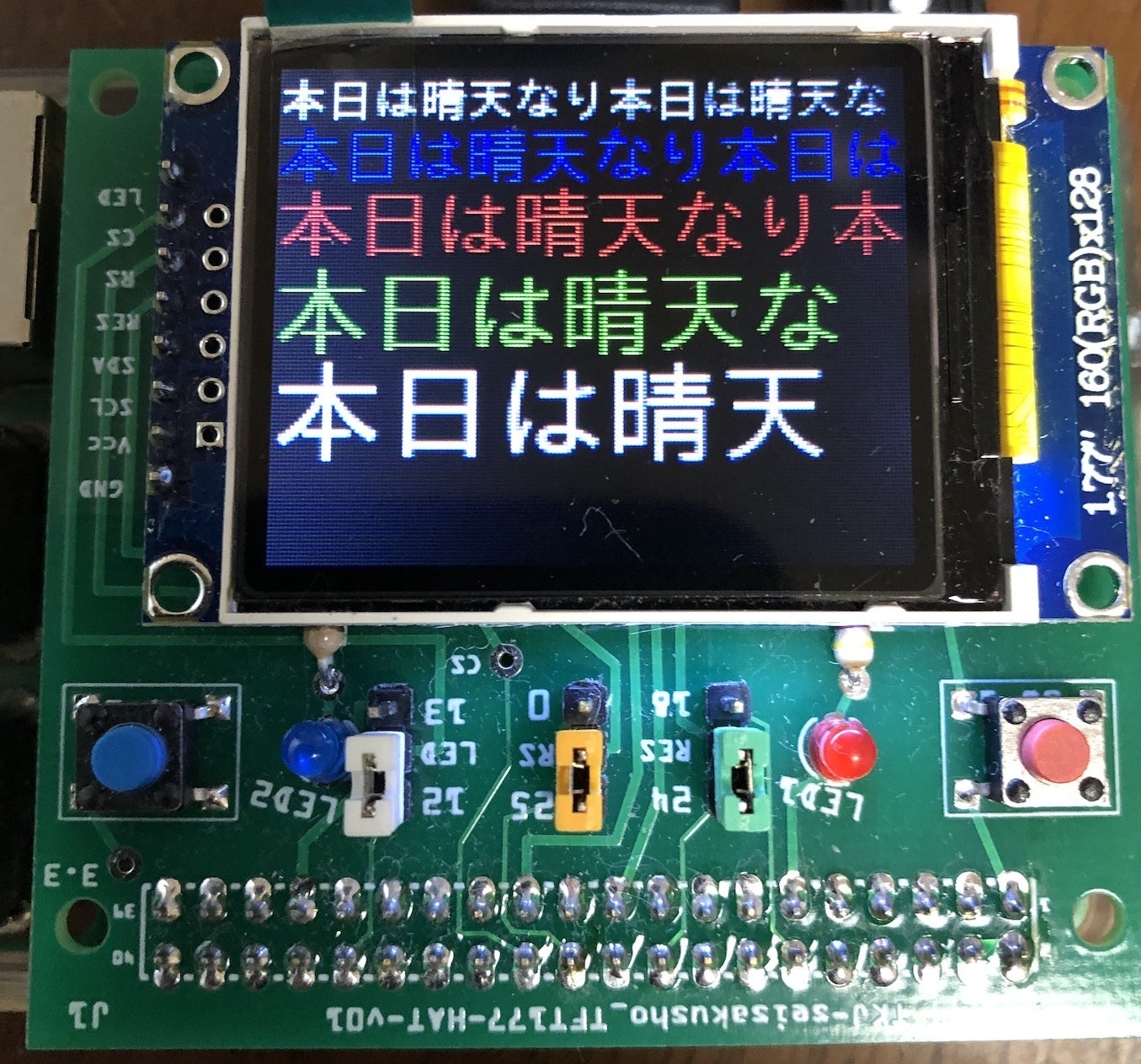

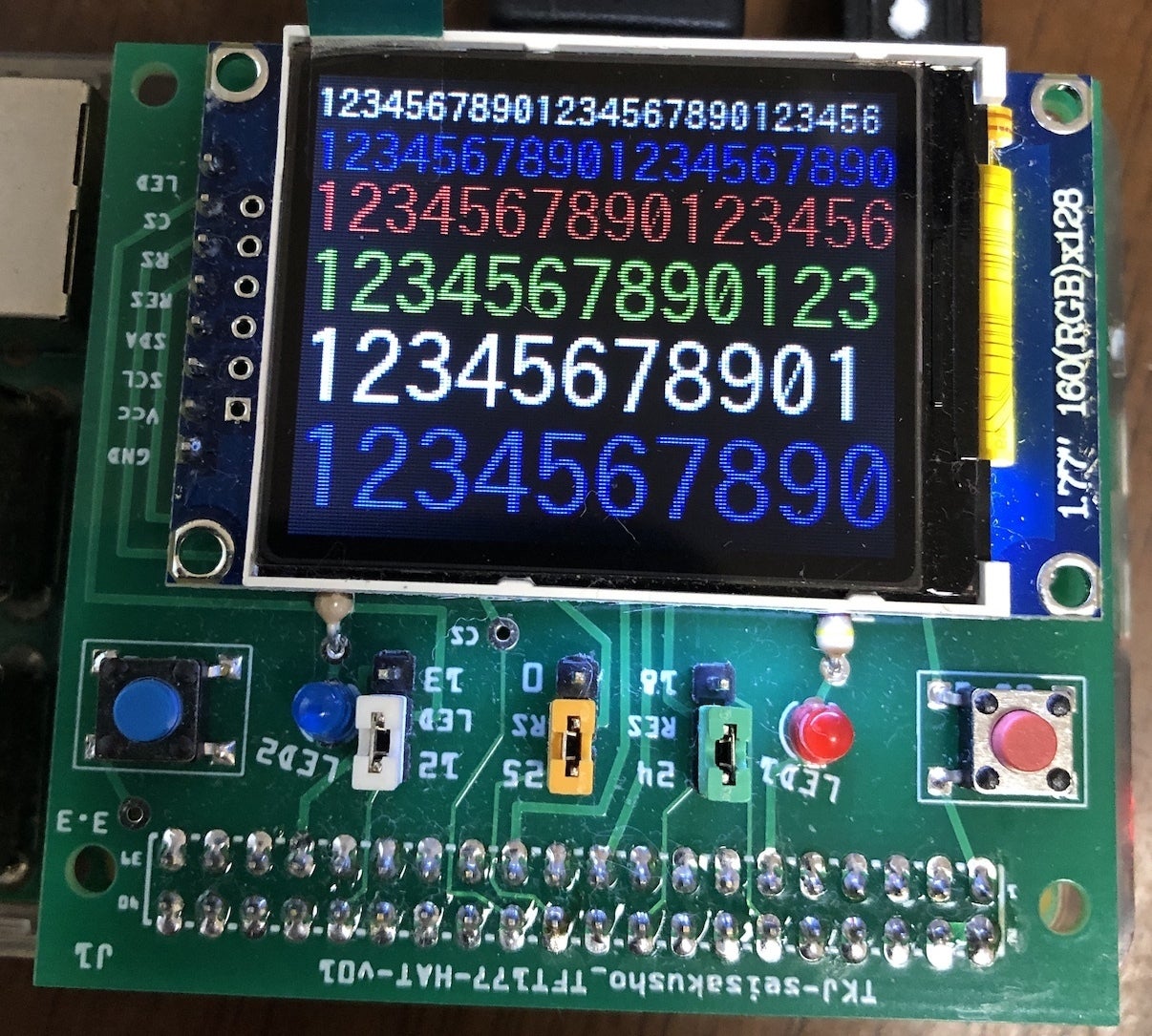

◆文字表示

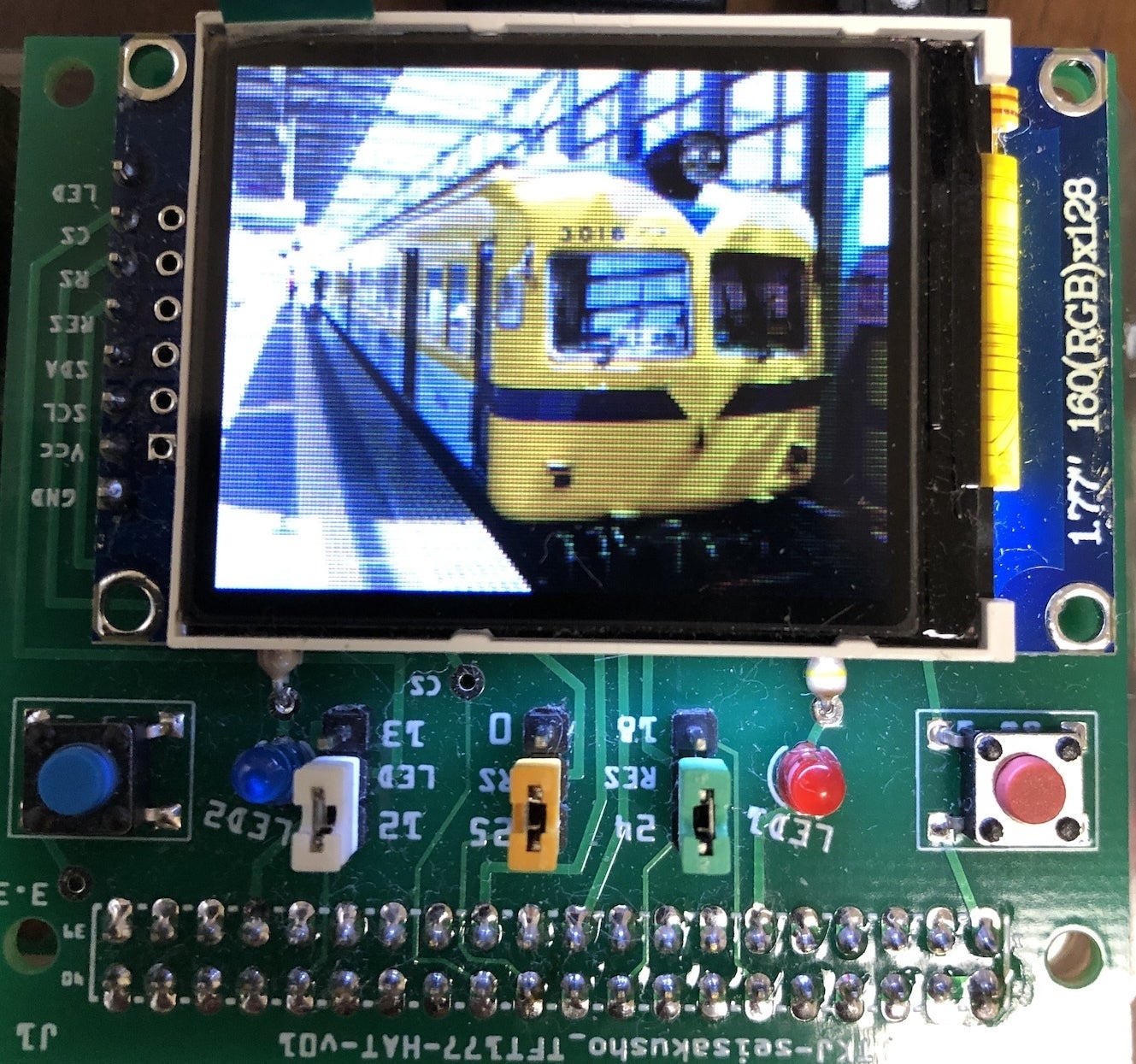

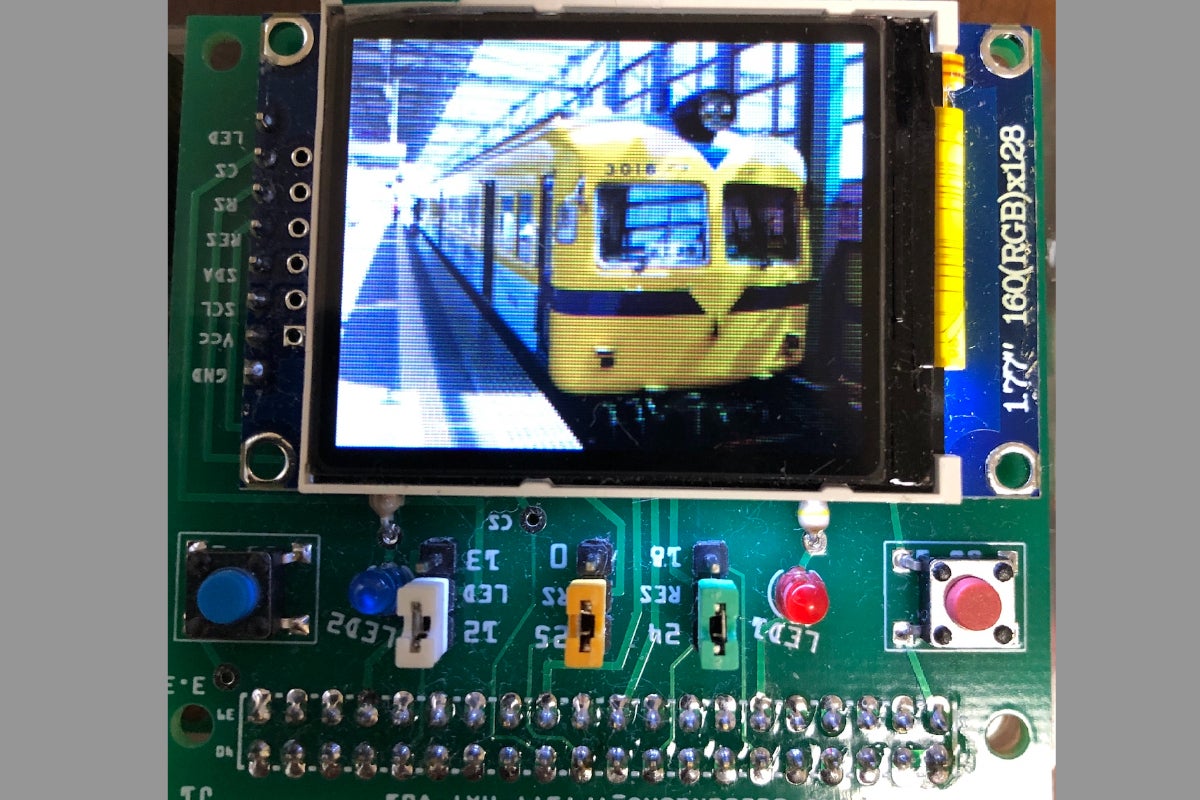

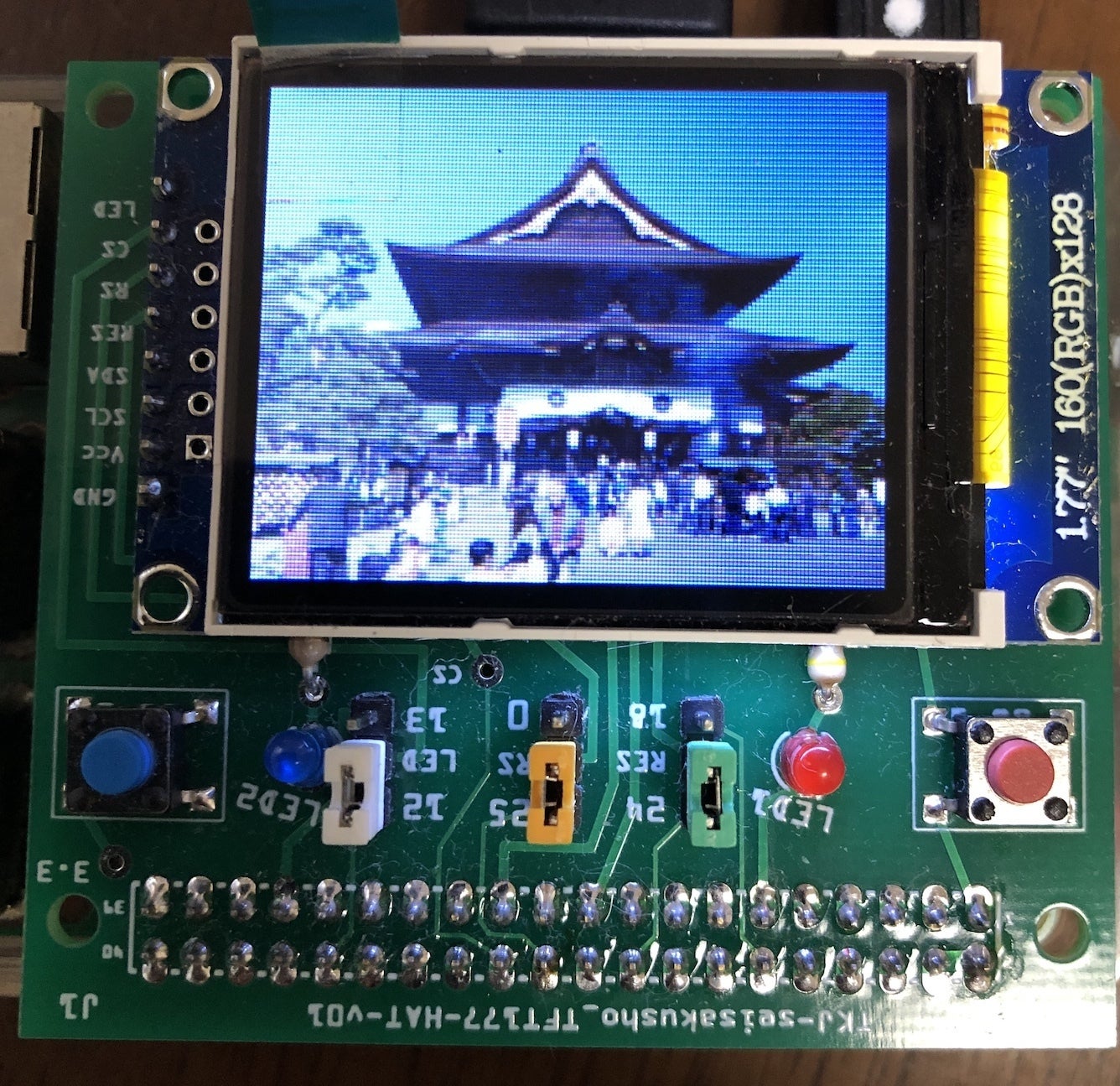

◆画像の表示


*使用した写真は当方が撮影したものです。
