# プロジェクトの目的

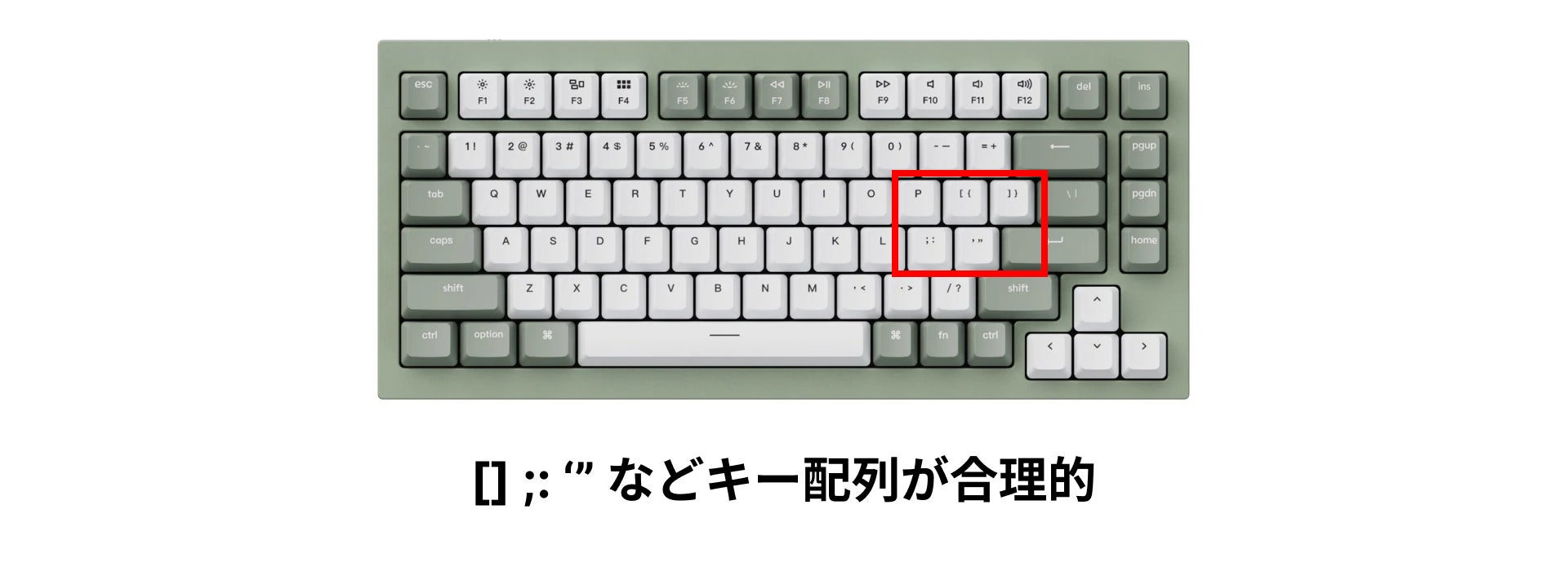

英語キーボードは記号の配置が合理的に出来ているために、コーディングをする時などに非常に使いやすいく、一部の日本人に人気なキー配列です。

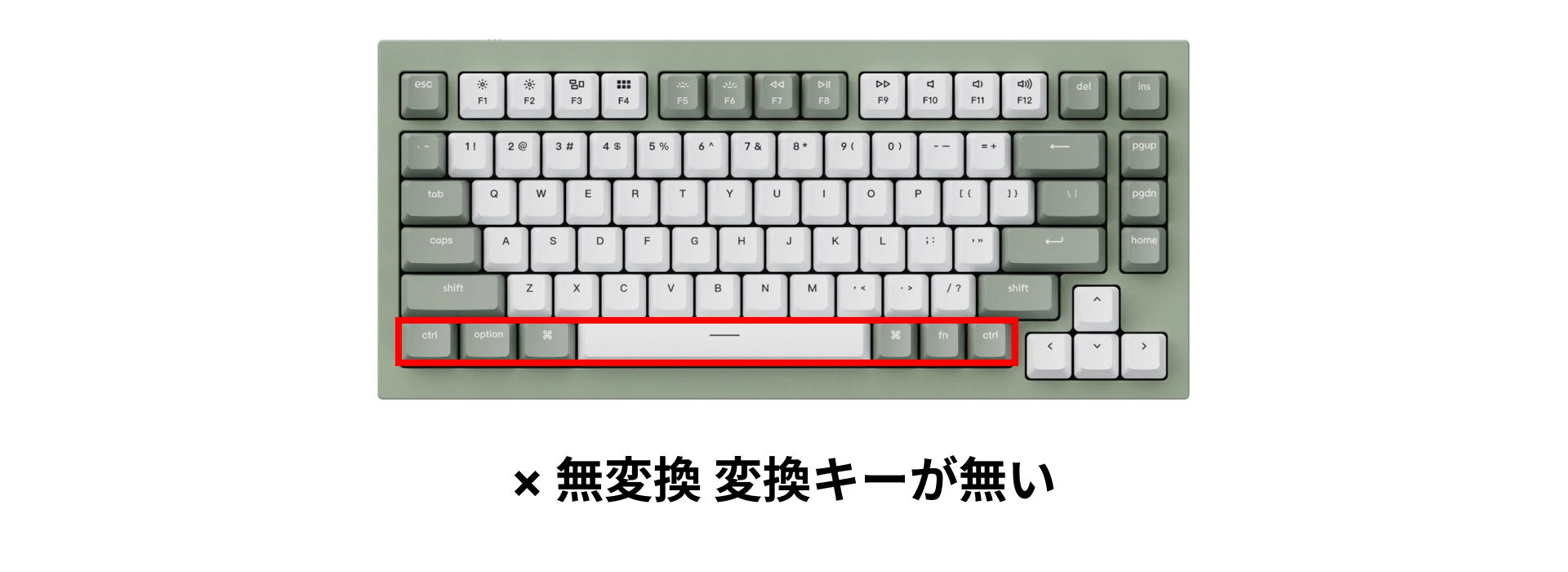

しかし、英語配列のキーボードには、無変換、変換キーが存在しないため、英語キーボードを使うに日本語ユーザーはAltキーをIME-OFF / IME-ON に無理やりアプリケーションを使って変化させることで利用しています。

日本語環境で使うUSキーボードユーザーは長年この使いにくさと対峙してきましたが、市場にある商品でこの問題を解決するキーボードは生まれませんでした。

日本語環境で英語配列を好んで使う人のための、ミニマルでコンパクト合理的な製品を開発しました。

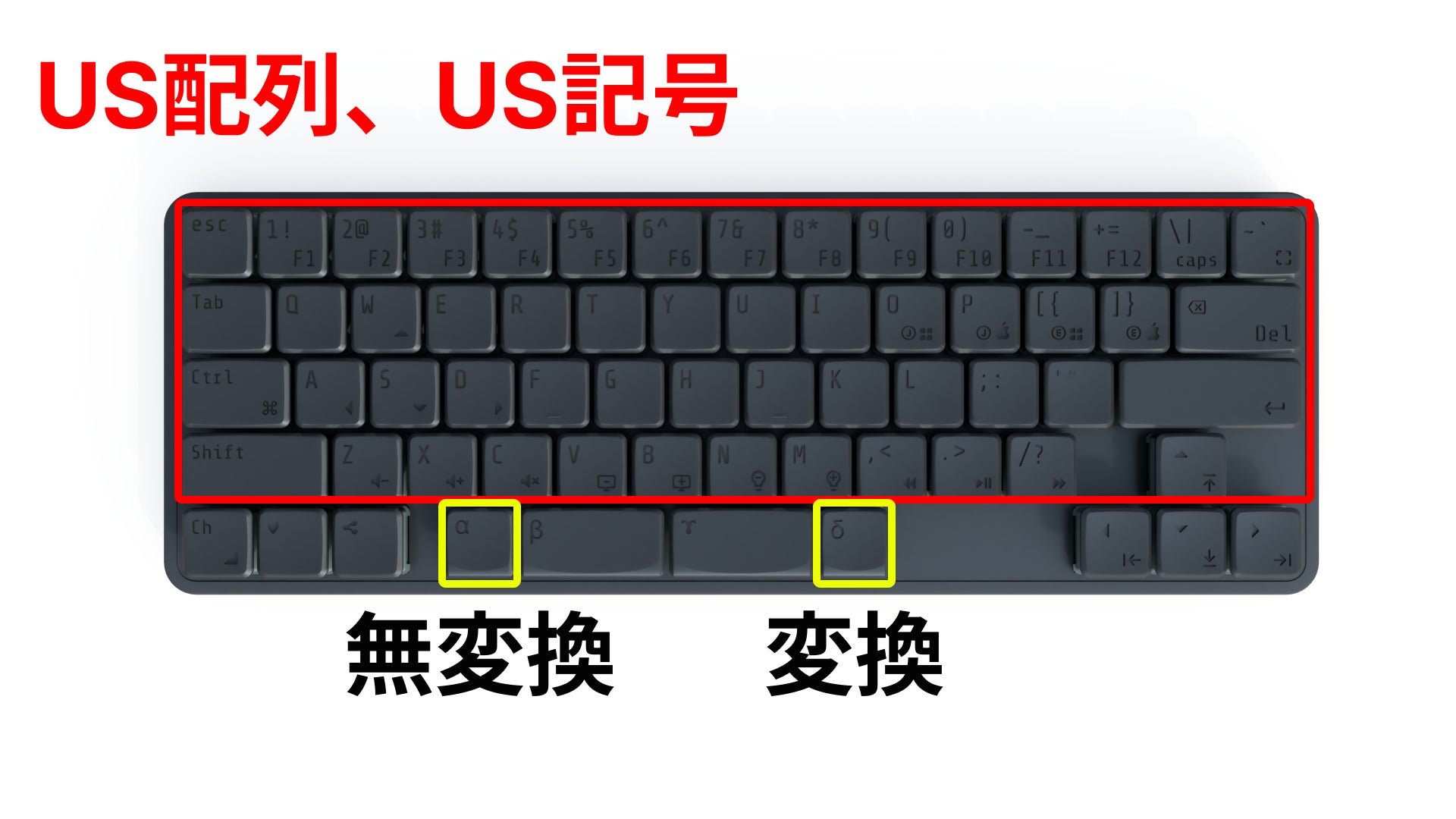

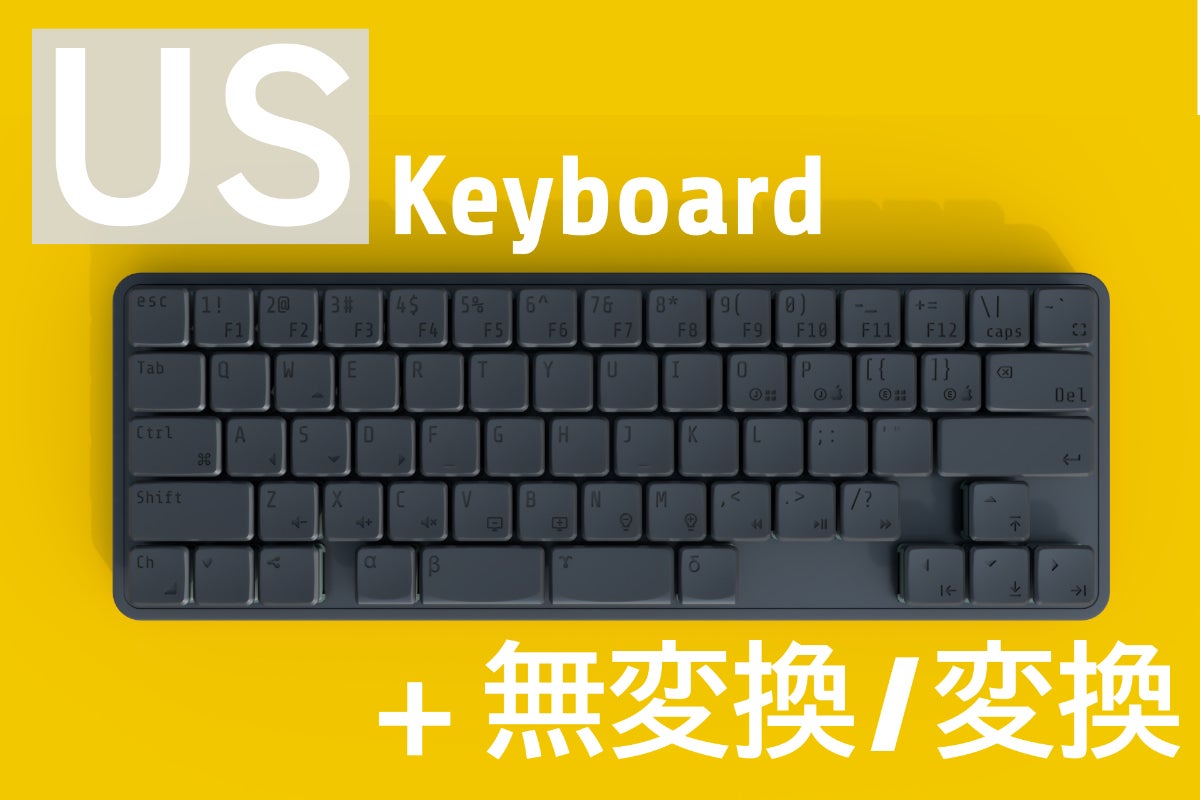

# 英語配列 + 変換 無変換

このキーボードは英語配列キーボードに無変換(英数) 変換(かな)を付けた、日本語環境でUSキーボードを使う人にとって、欲しかった機能を付けた製品です。

# windows 記号がズレる問題

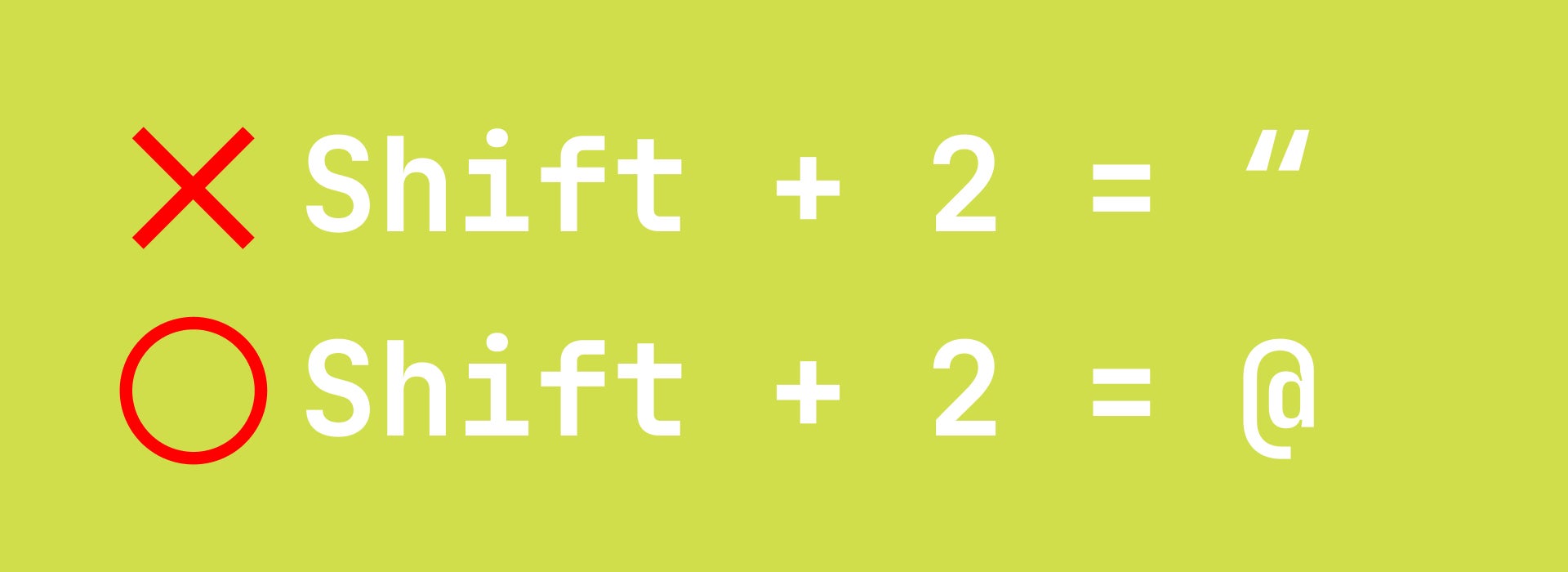

USキーボードを日本語配列で利用した場合、記号が正しく入力されない問題があります。典型的なのは [ Shift + 2 ]で @ ではなく ¨ が表示される問題です。 これもwindowsで好んでUSキーボードを使う人たちにとって長年煩わされていた課題でした。

この商品はその問題を解決しており、windows 106日本語入力の設定のままでもすべての記号がUS配列の記号として正しく入力することが可能です。これによって、windowsでUS配列のキーボードを使う旅にAltキーにIME-ON/OFF を割り当てする必要も、101USキーボードに変更する必要もなく、非常に使い勝手のよい理想的なキーボードに仕上げました。

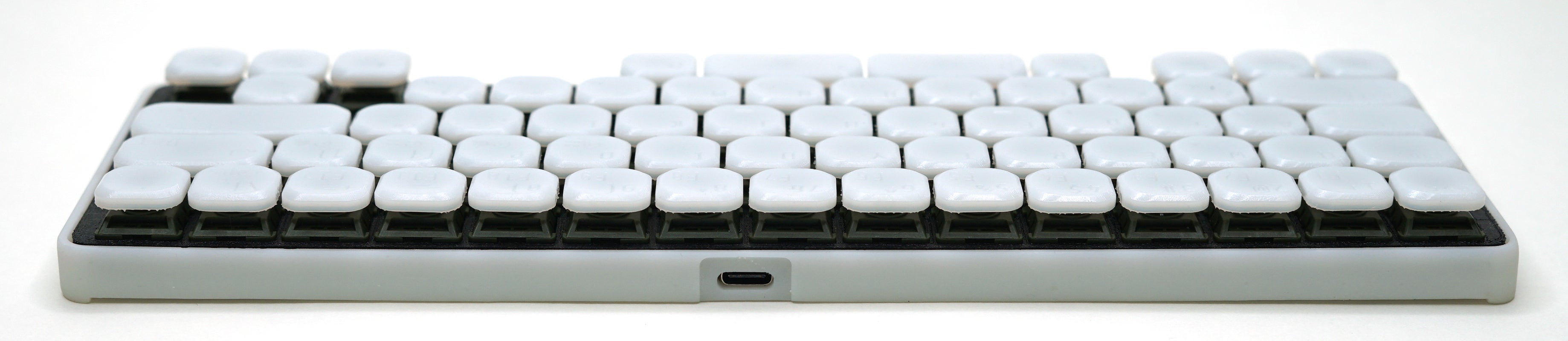

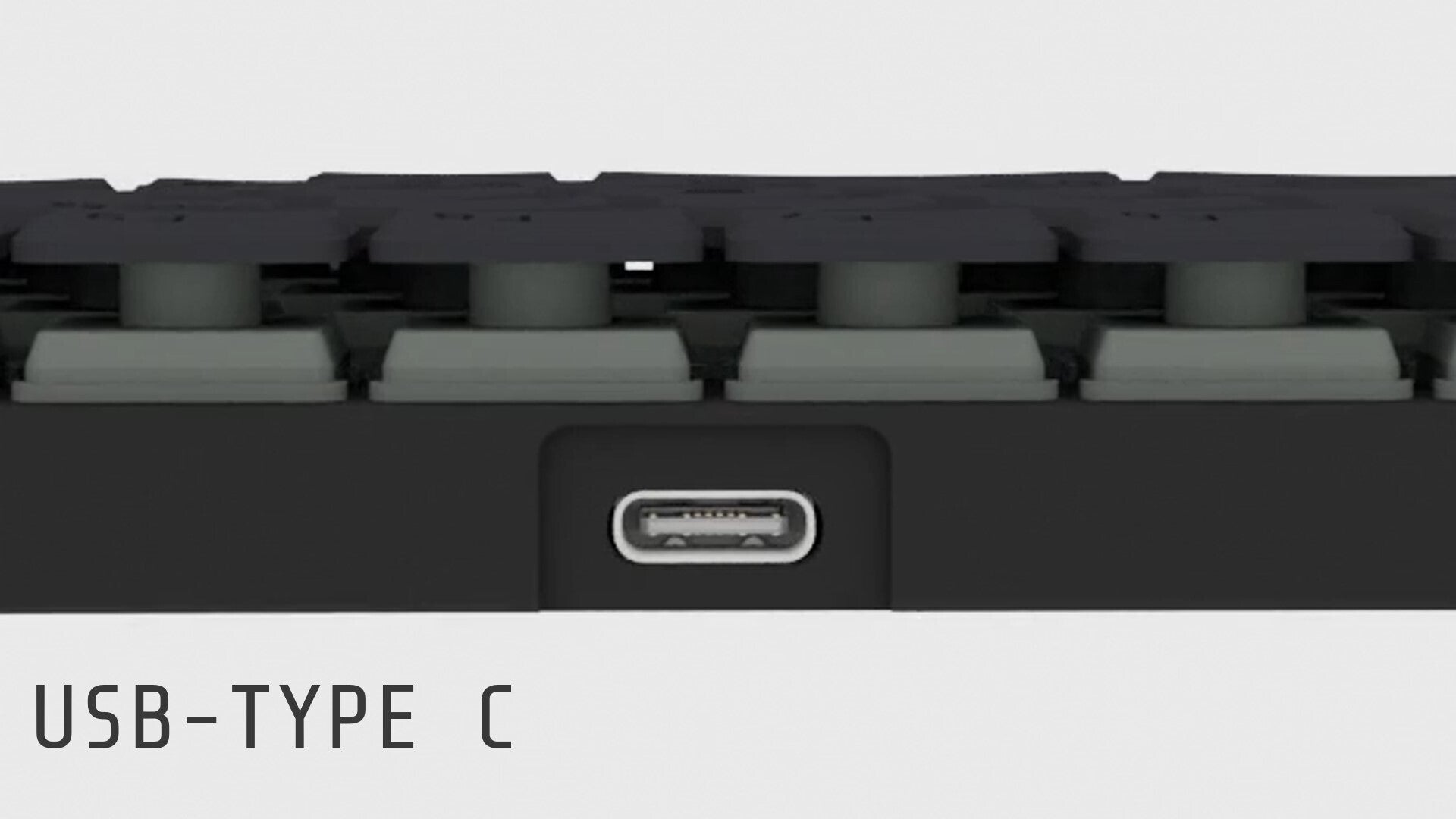

# USB-C

TYPE-C を採用

※USBケーブルは付属しておりません。

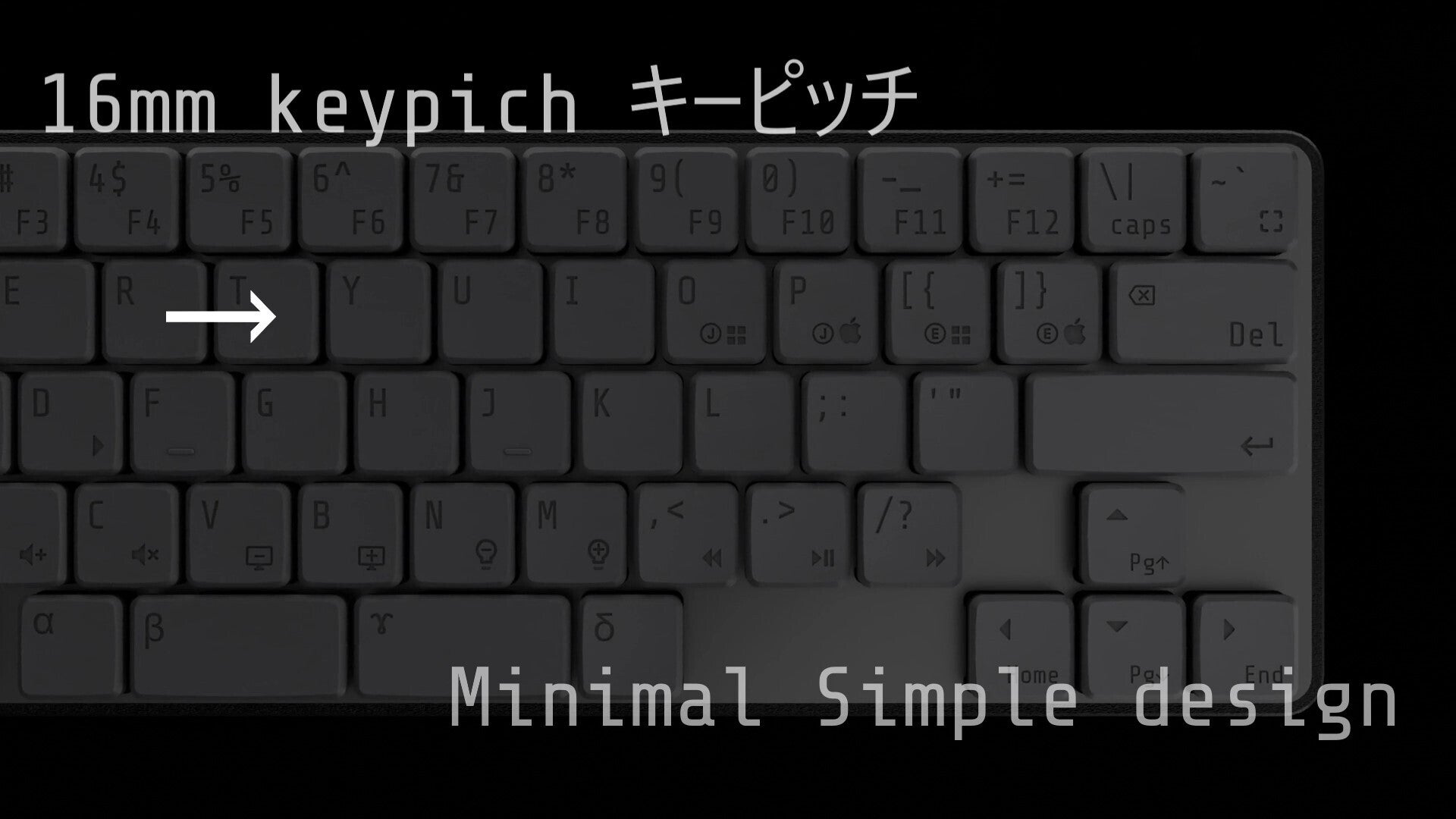

# 16mm キーピッチ

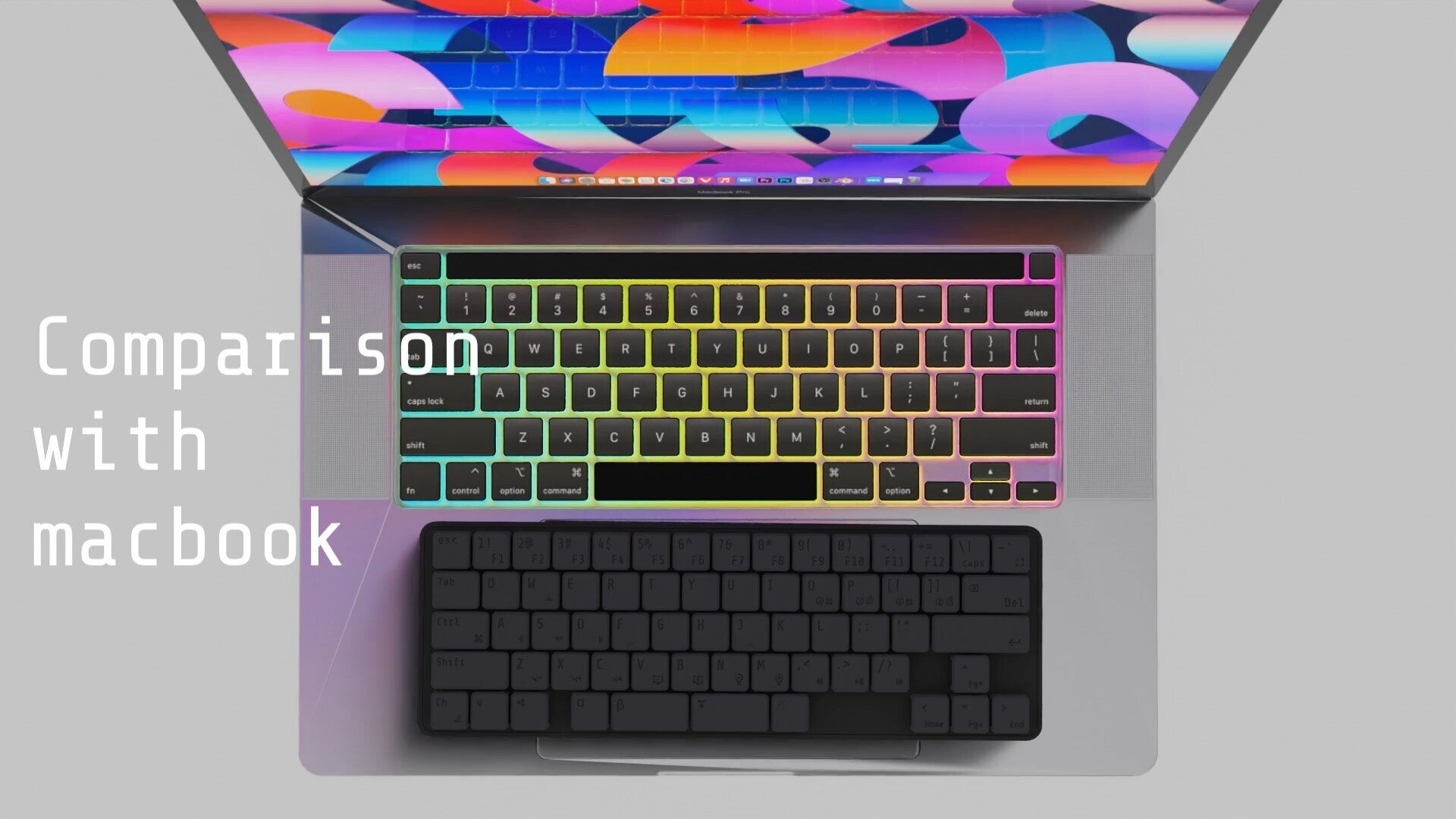

既存のメカニカルキーボードは19mmキーピッチで作られています。これはキーとキーの間隔が19mmあるということを意味します。このキーボードでは、指の移動距離を最小化させ、手首と指にかかる負担を軽減させる目的で主に、ノートパソコンと同程度の 16mmキーピッチを採用しました。物理的な移動距離を短縮されるので、これにより長時間のタイピングによる指の負荷を最小化することが可能となります。また、コンパクトなので持ち運びにも便利です。

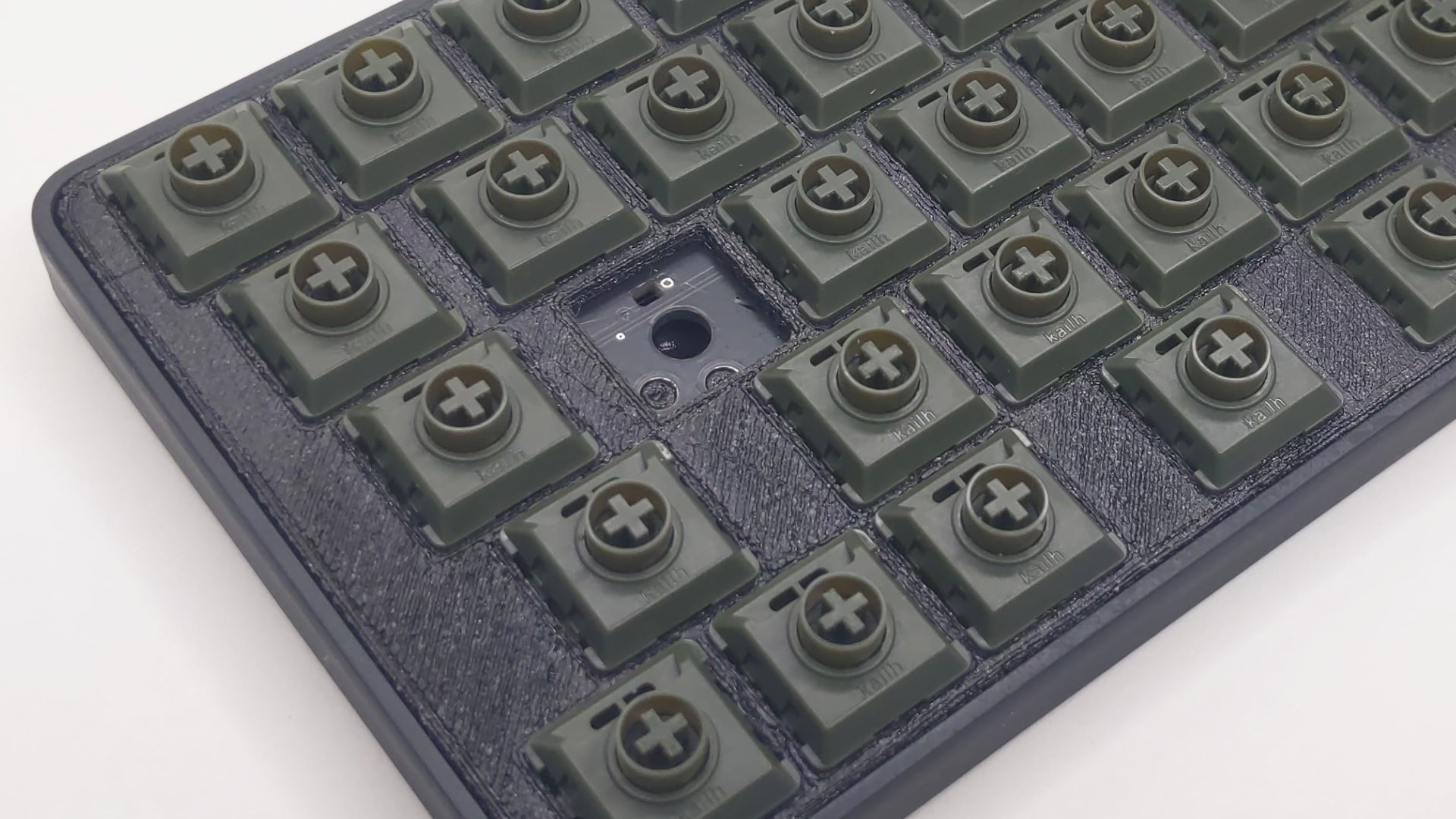

# ホットスワップ対応

Kailh choc ver2 のキーキャップを設置可能です。

# Mac & Windows 対応

Windows と Mac では記号の配置が違います。典型的な部分は、無変換が英数、変換にかなキーが配置されている部分です。これらの部分を最適化することで、Mac,Windows、両方のユーザーに対応しました。

キー配置の変更は 左下の Change key を長押ししながら任意のキーをクリック

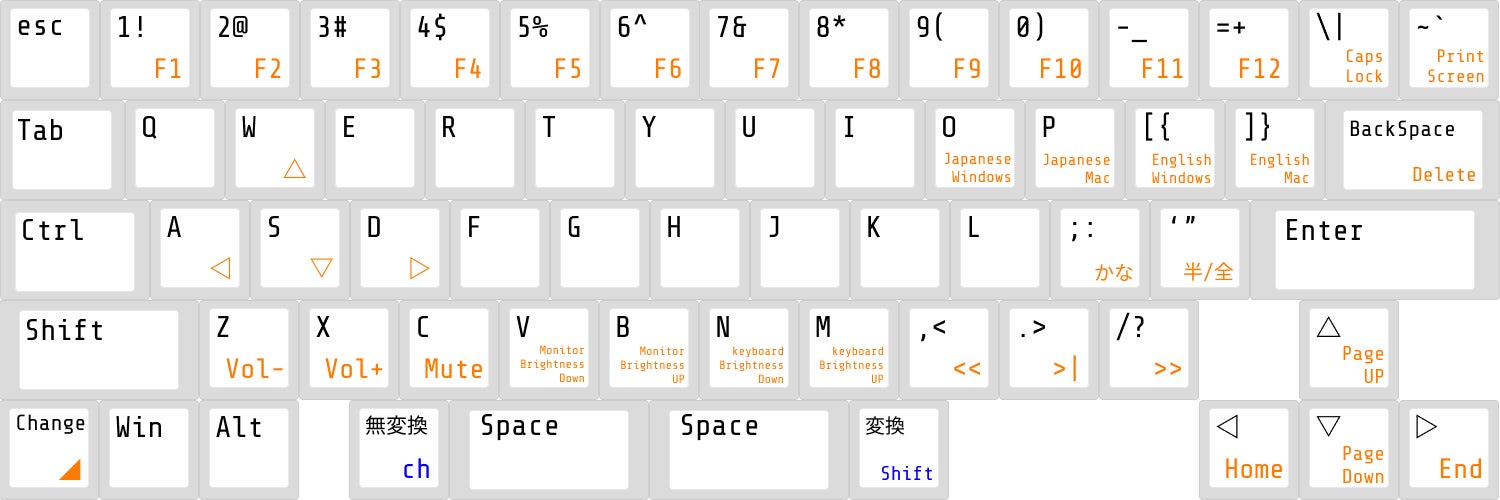

# キーボードチートシート

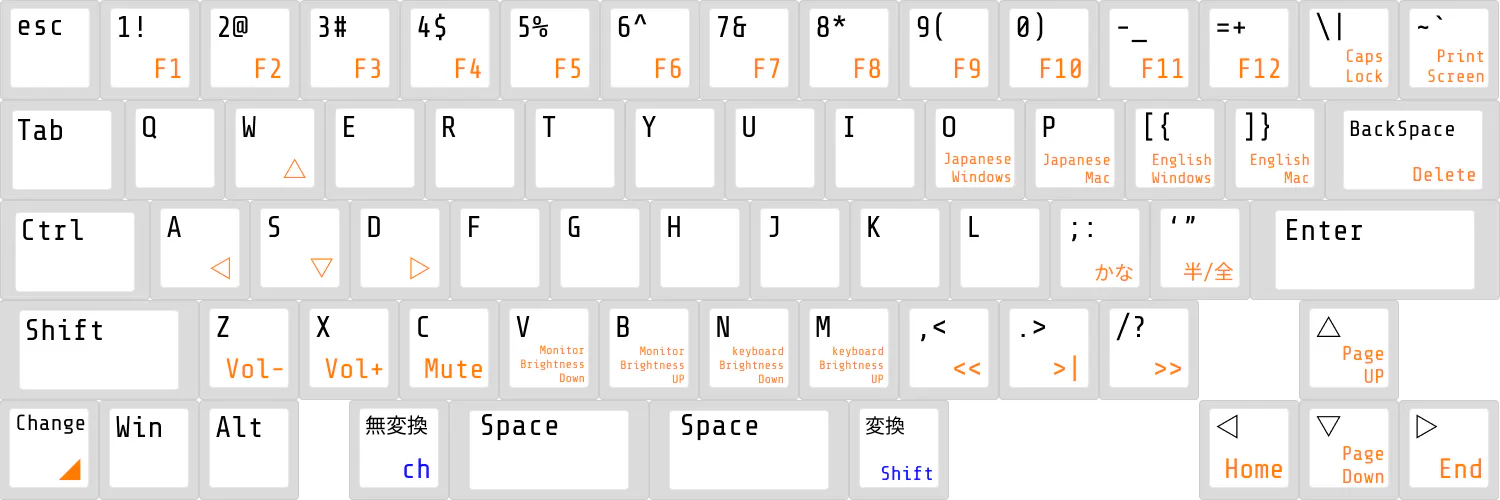

Windows

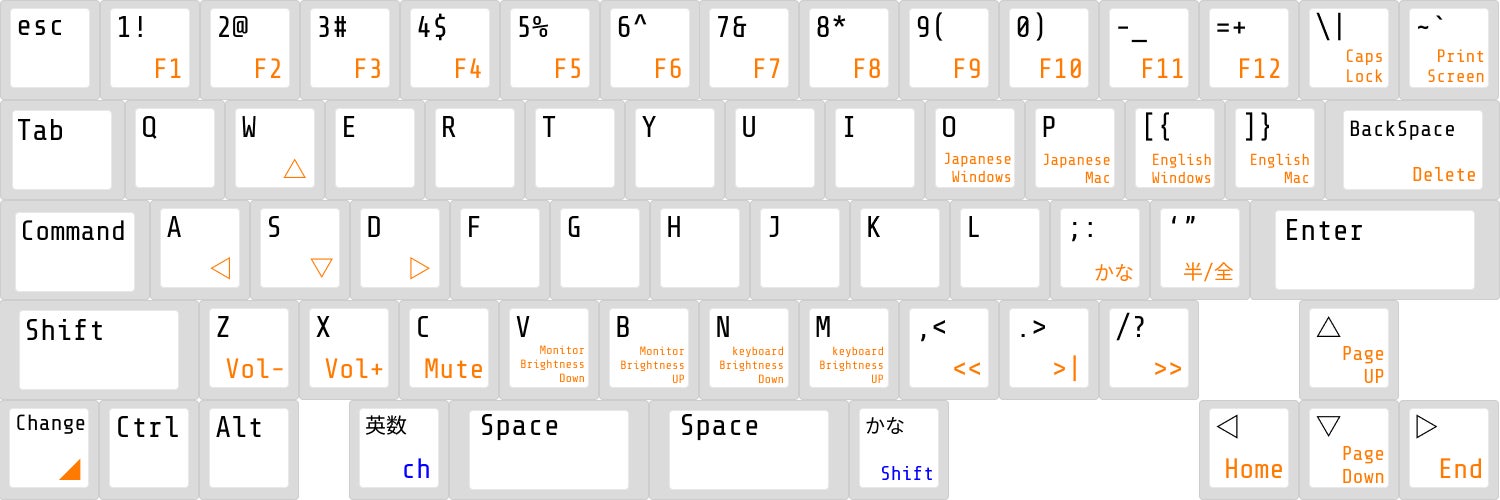

Mac

macの場合はキー配置が変化します。

# 主な変更点

Ctrl <-> Command

無変換 > 英数

変換 > かな

Win > Ctrl

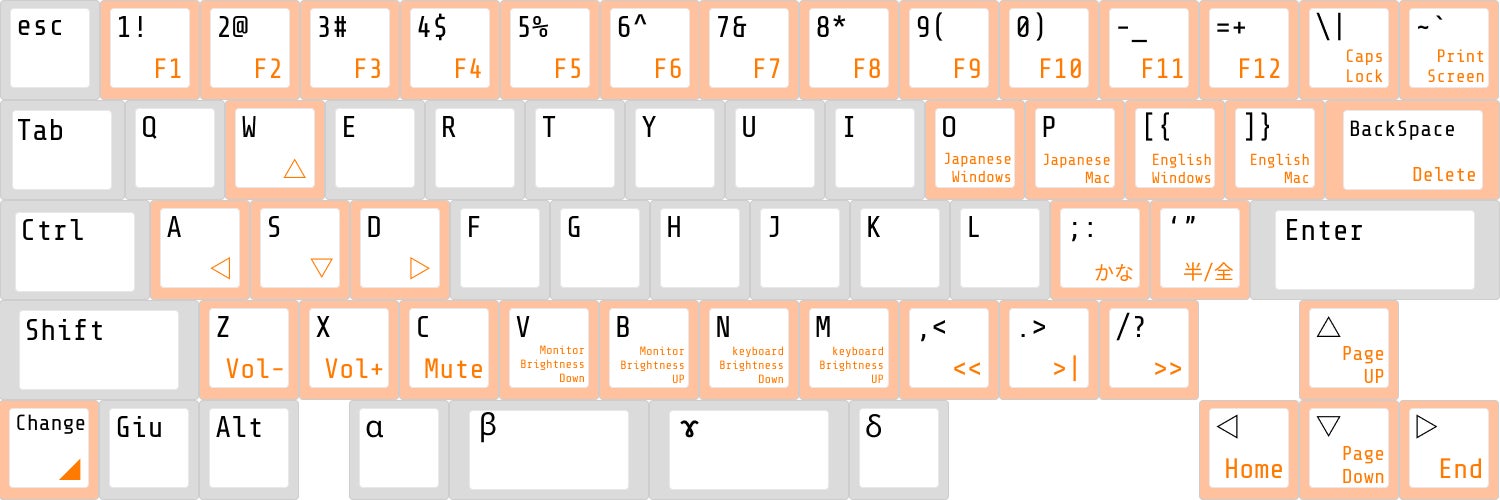

# キーボードショートカット

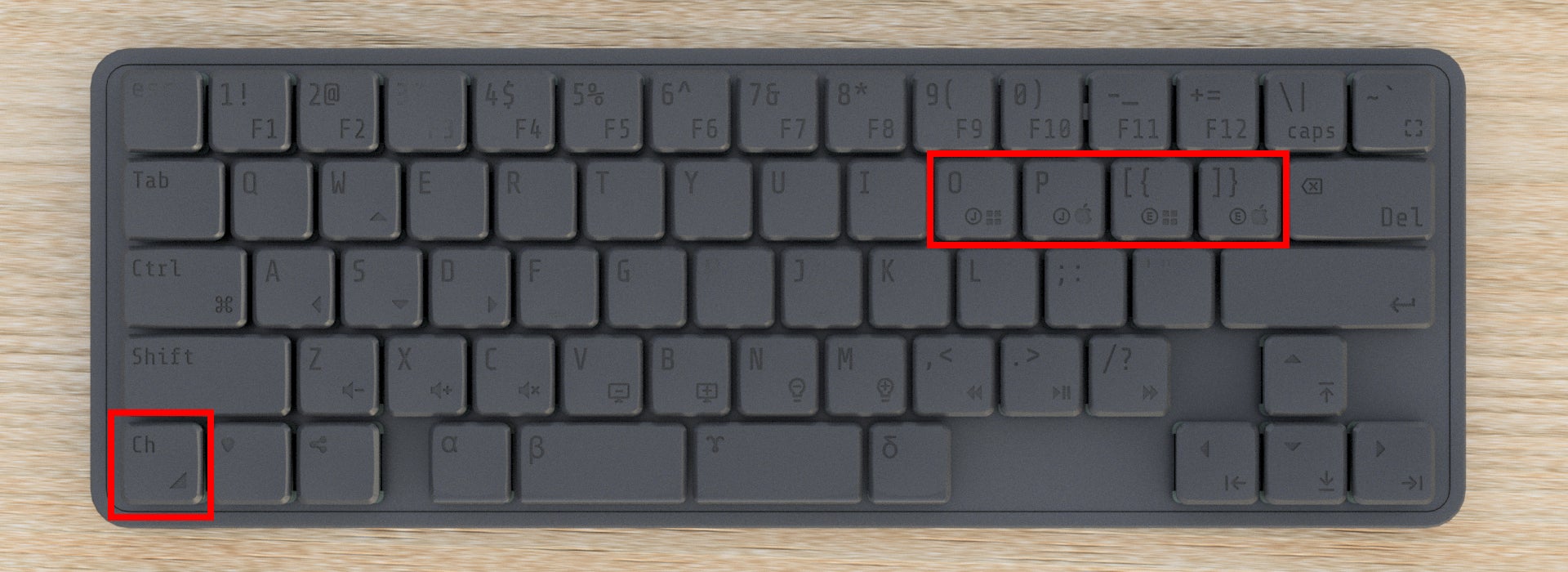

左下の Change key を長押ししている間は、オレンジ色の部分のショートカットキーにキーが変更されます。各ファンクションキーや Delet キーはショートカットキーを使って入力します。

Fキーは左下にあるチェンジキーを長押しすることでオレンジ色の部分のキーは変化します。キー配列を変更する場合もチェンジキーから変更します。よく使うと思われるボリューム、モニター光量、キーボード光量、再生ストップ機能を最下段にキャプスロックにプリントスクリーン、Home、End、PageUP、PageDownとりわけAWSDが十字キーに変化する部分はタッチタイプの利便性を高めます。

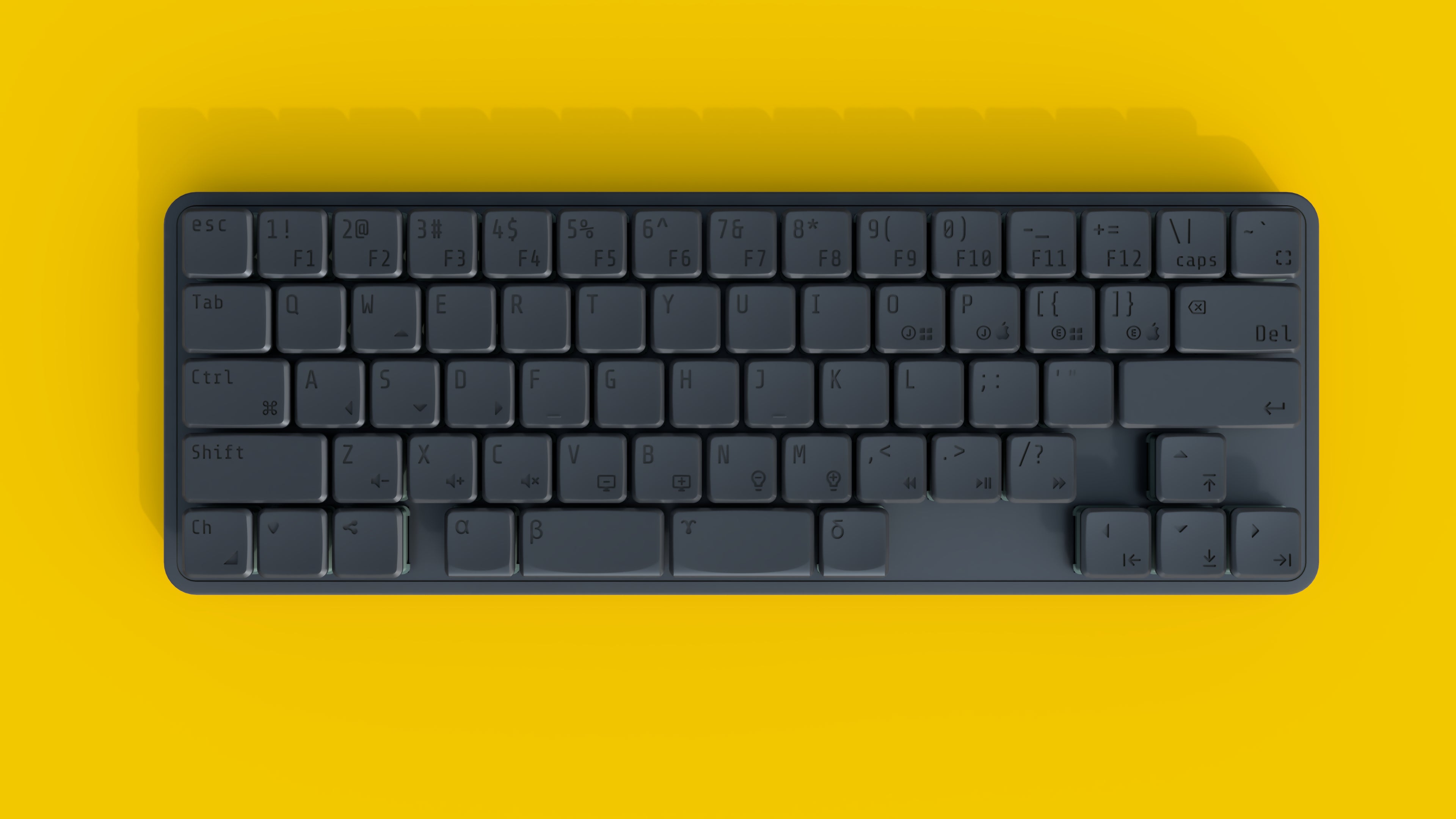

# ミニマルデザイン

キー配置、キーの数、キーの場所、フォント、ケースデザインと考えに考えて毎日使いたくなる、飾っておきたくなる、持ち運びしたくなるキーボードを目指しました。

このキーボードは60%キーボードなる、ファンクションキーを抜いたキーボードからさらに、多数が使わない右側の Altキーなどを抜いて作った55%キーボードです。

# 極小サイズ

おおよそW251mm L86mm D18mm と55%キーボード、メカニカルデザインとして非常に小さいキーボードを目指しました。

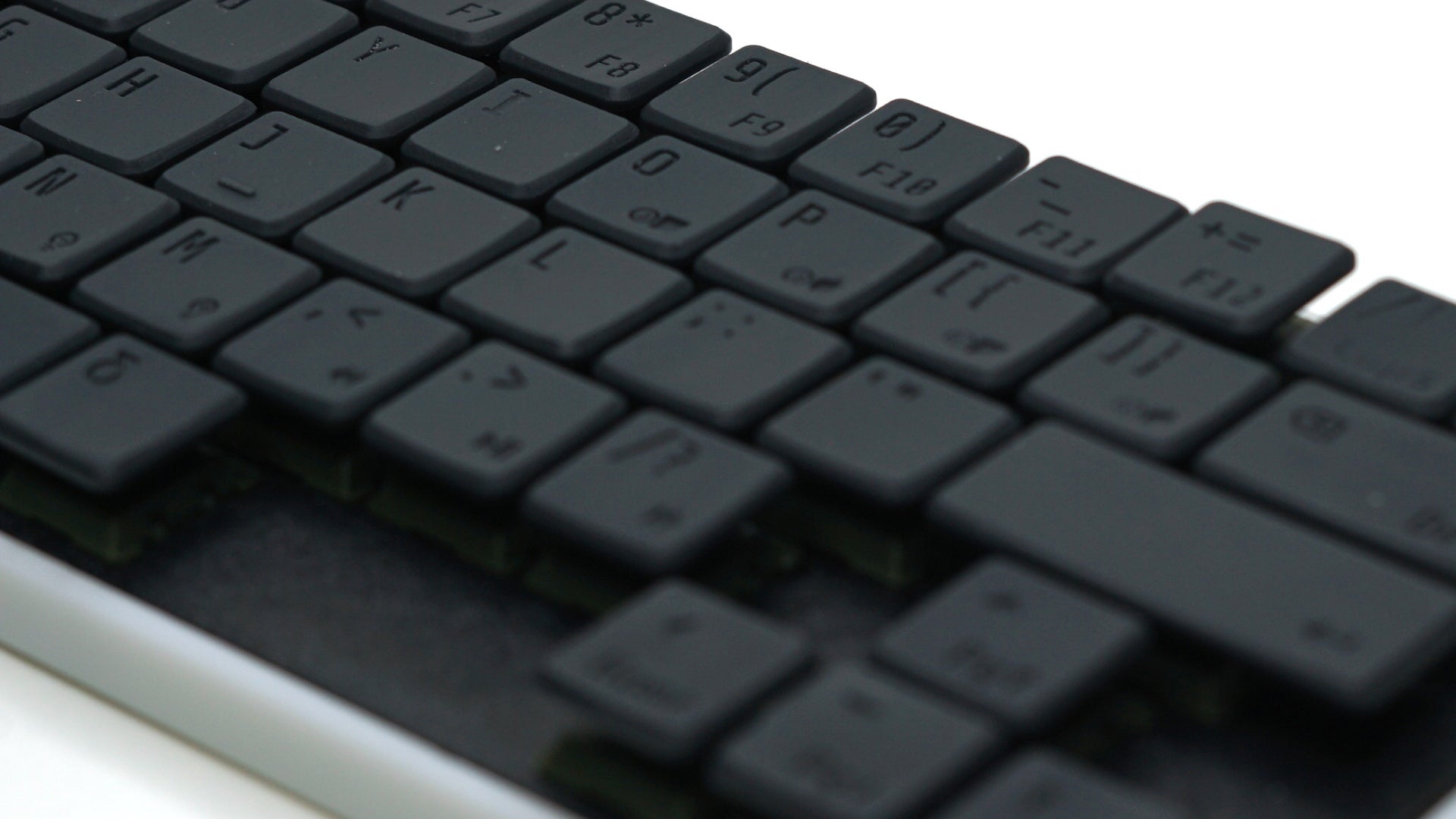

# キーキャップデザイン

キーキャップをレジンを使って作れるという利点を使い、キーボードの刻印を削り出しのような方式で刻印しました。これにより、長時間使用しても刻印が消えることはありませんし、刻印も目立たないので、無刻印のようなデザインだが刻印はあるという、無刻印と刻印のいいとこどりのキーキャップに仕上がりました。

キーキャップのフォントやサイズ、配置場所なども0.1mm単位でこだわってデザインしました。

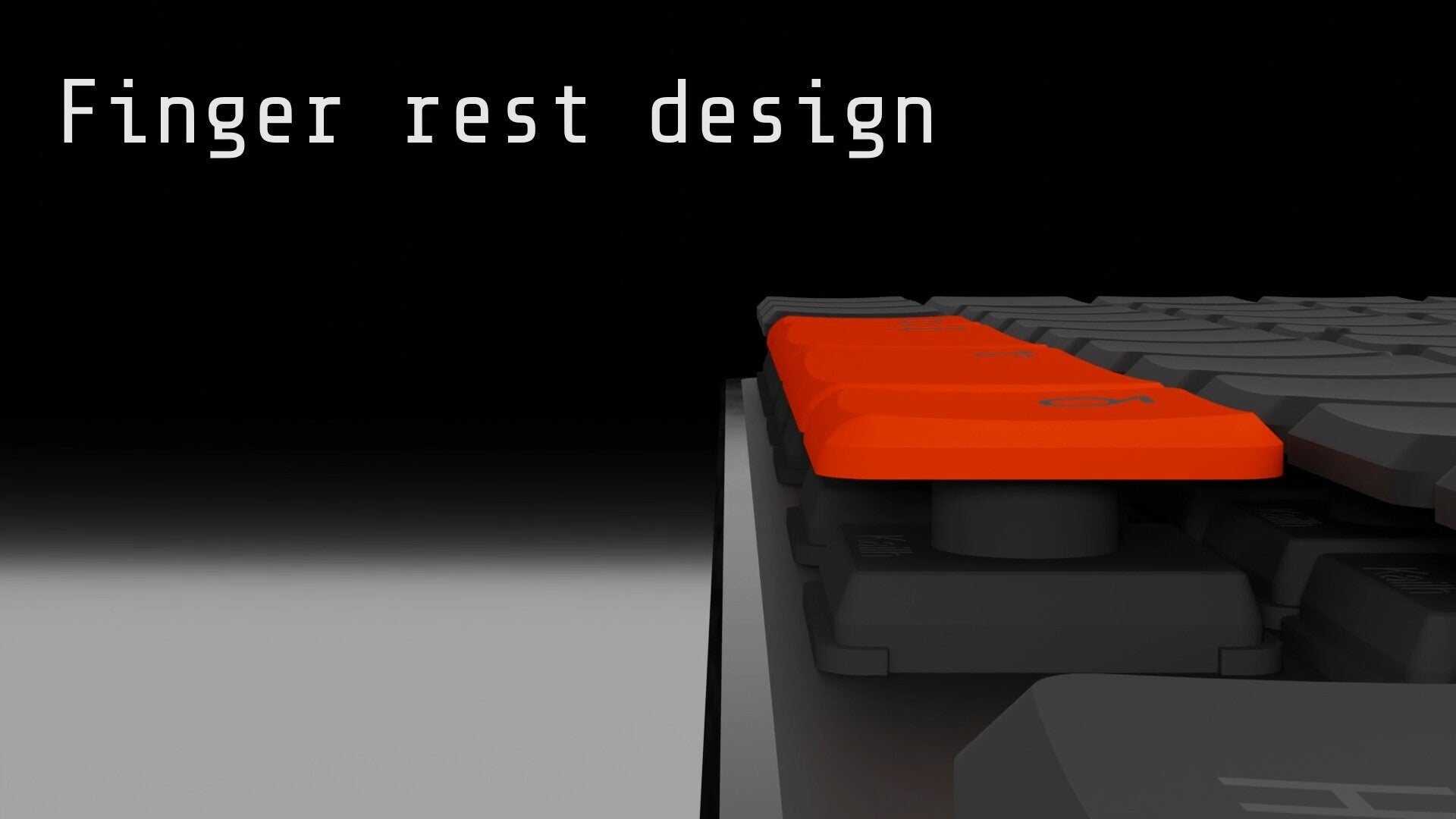

# ナローデザインのキーキャップ

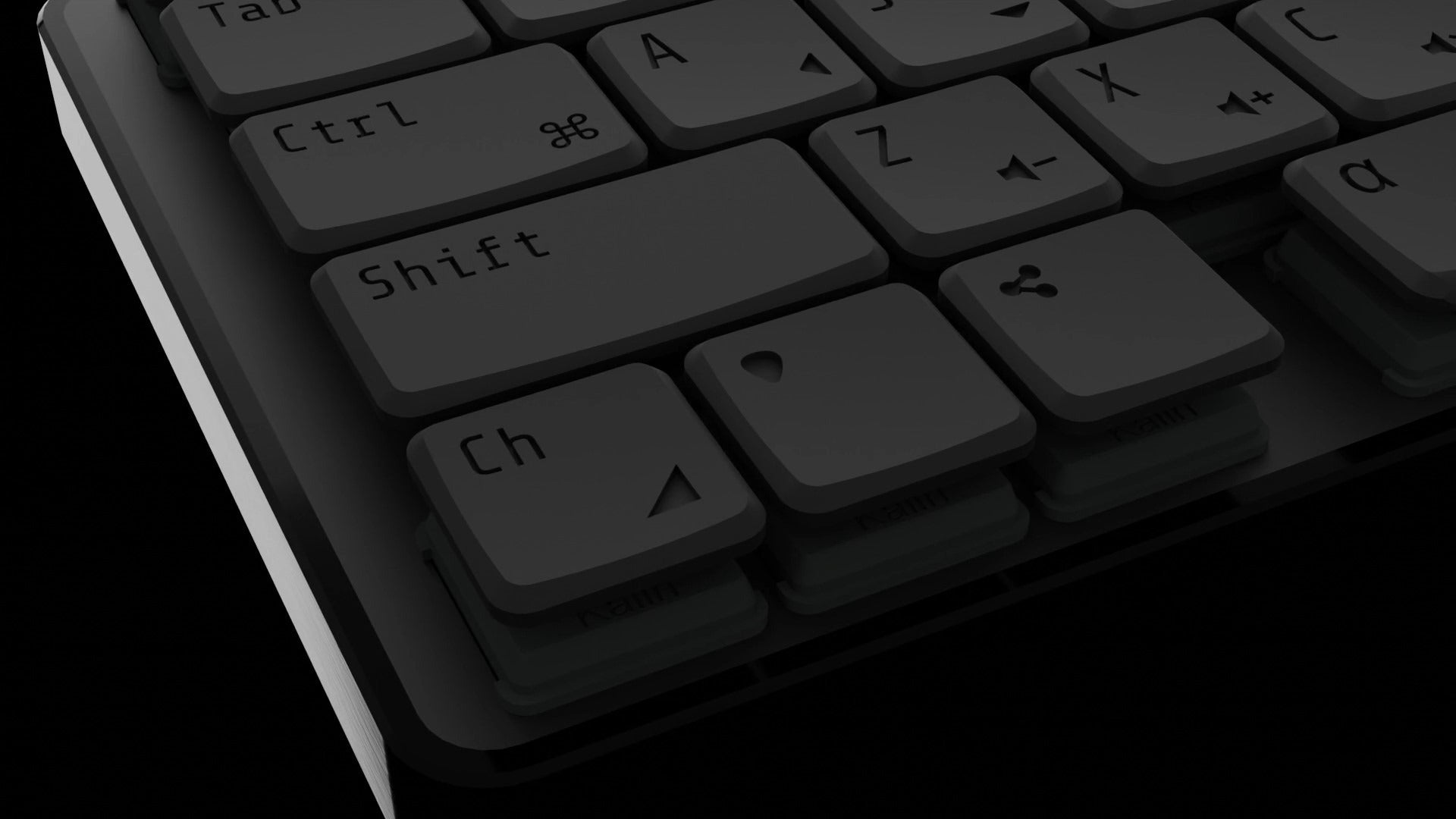

主に親指で操作する α、β、γ、δの４キーのキーキャップにはスロープをつけることで親指が引っかからないようにデザインしました。

※すべてのキーキャップの α、β、γ、δ の４キーにスロープデザインを採用しております。

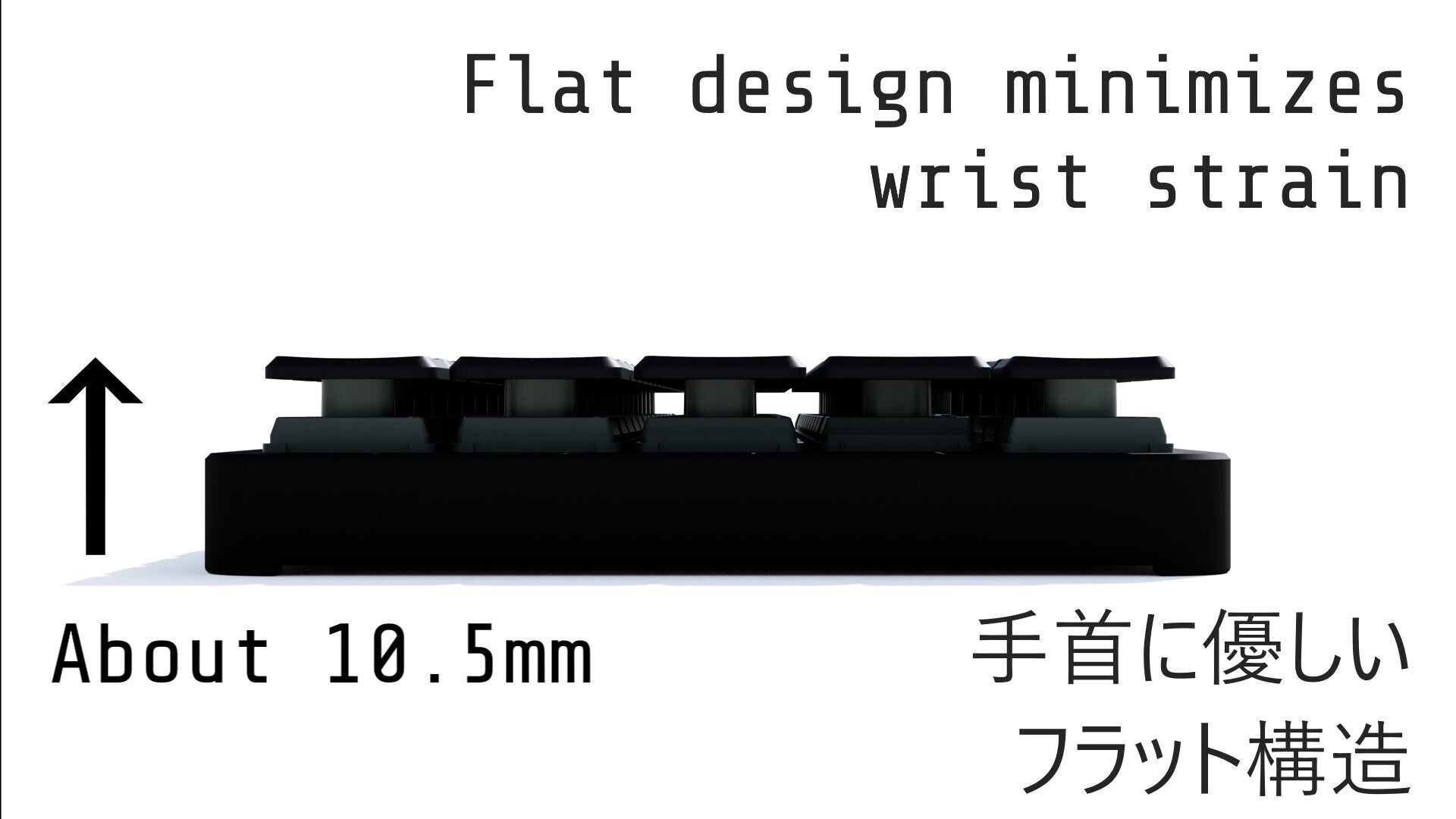

# 手首に優しいフラットデザイン

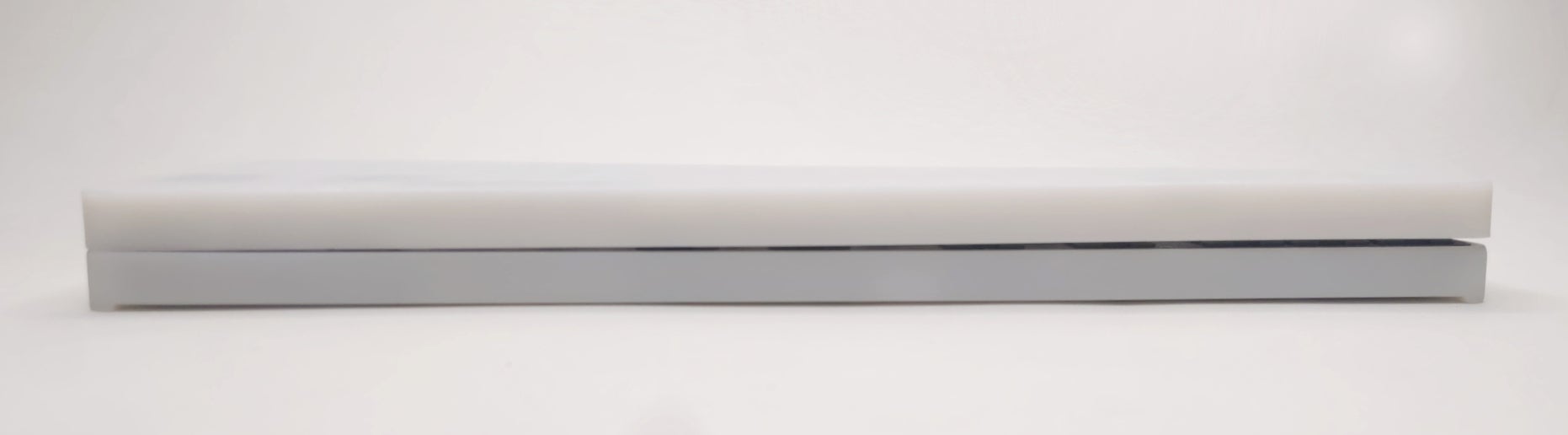

手首の負担を最も軽減するフラットデザインを採用しました。キーまでの高さ10.5mmと極めて薄く仕上げております。

Reference

https://damonge.com/post/3773

https://academic.oup.com/ptj/article/83/9/816/2805324

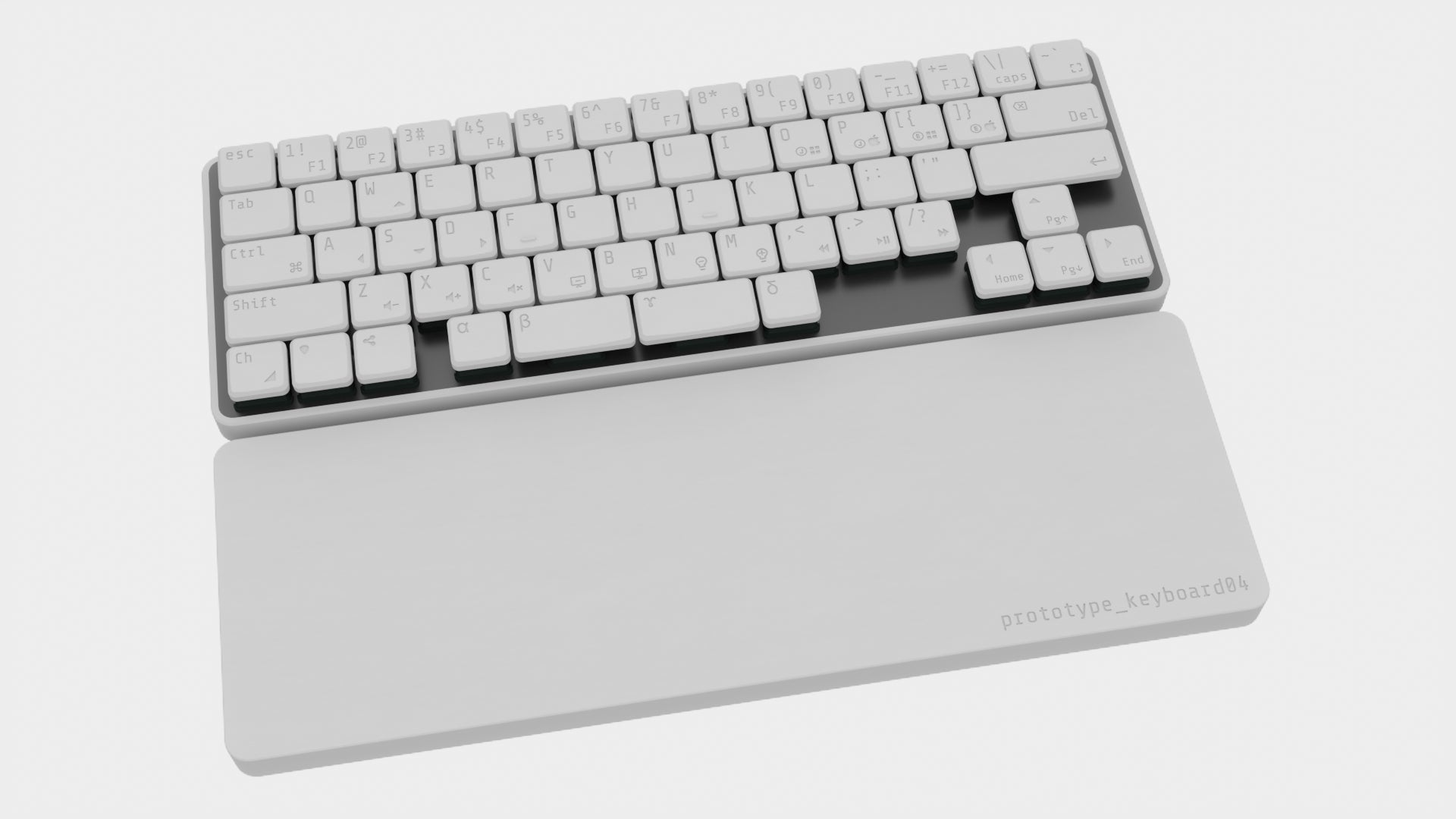

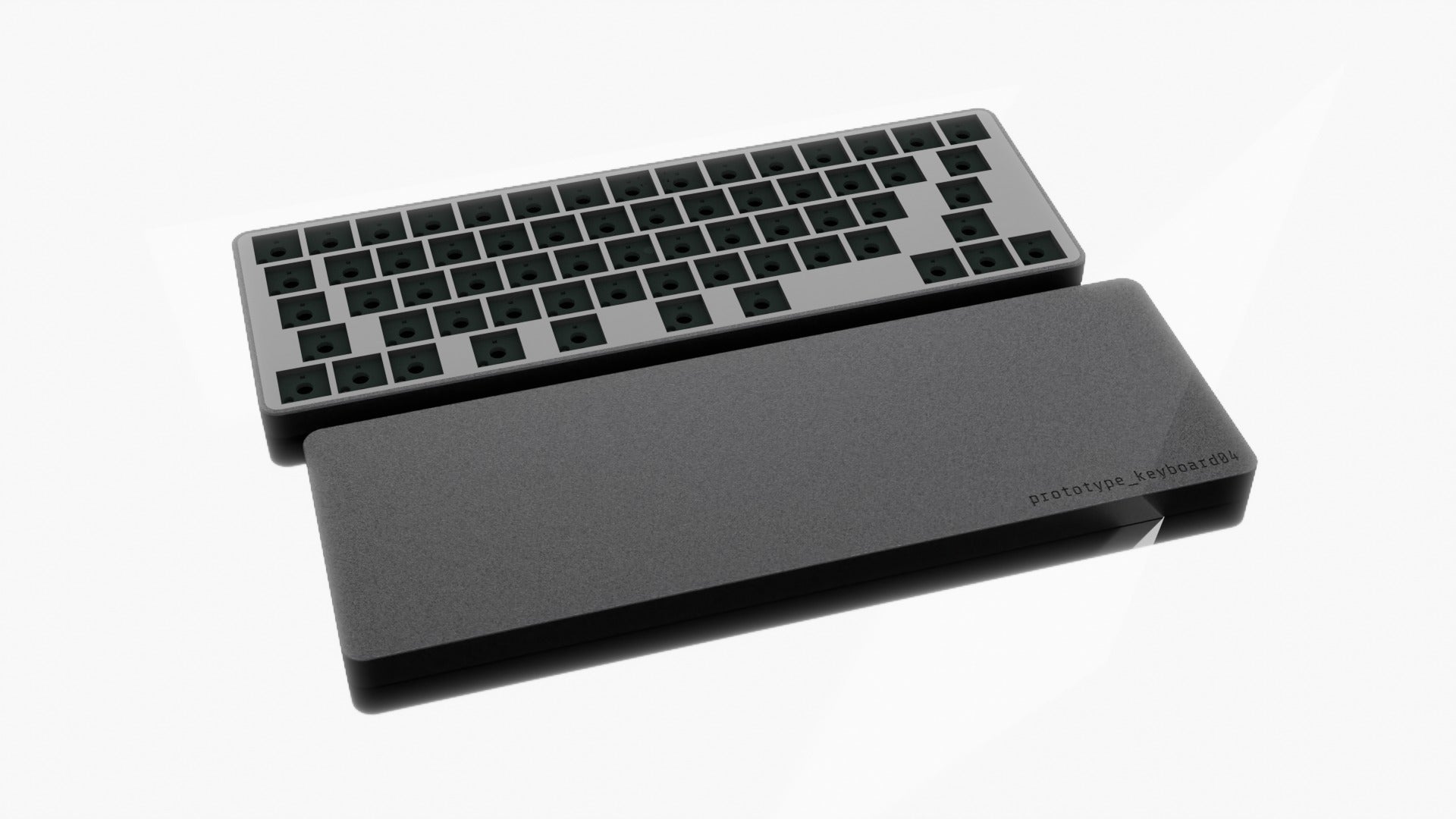

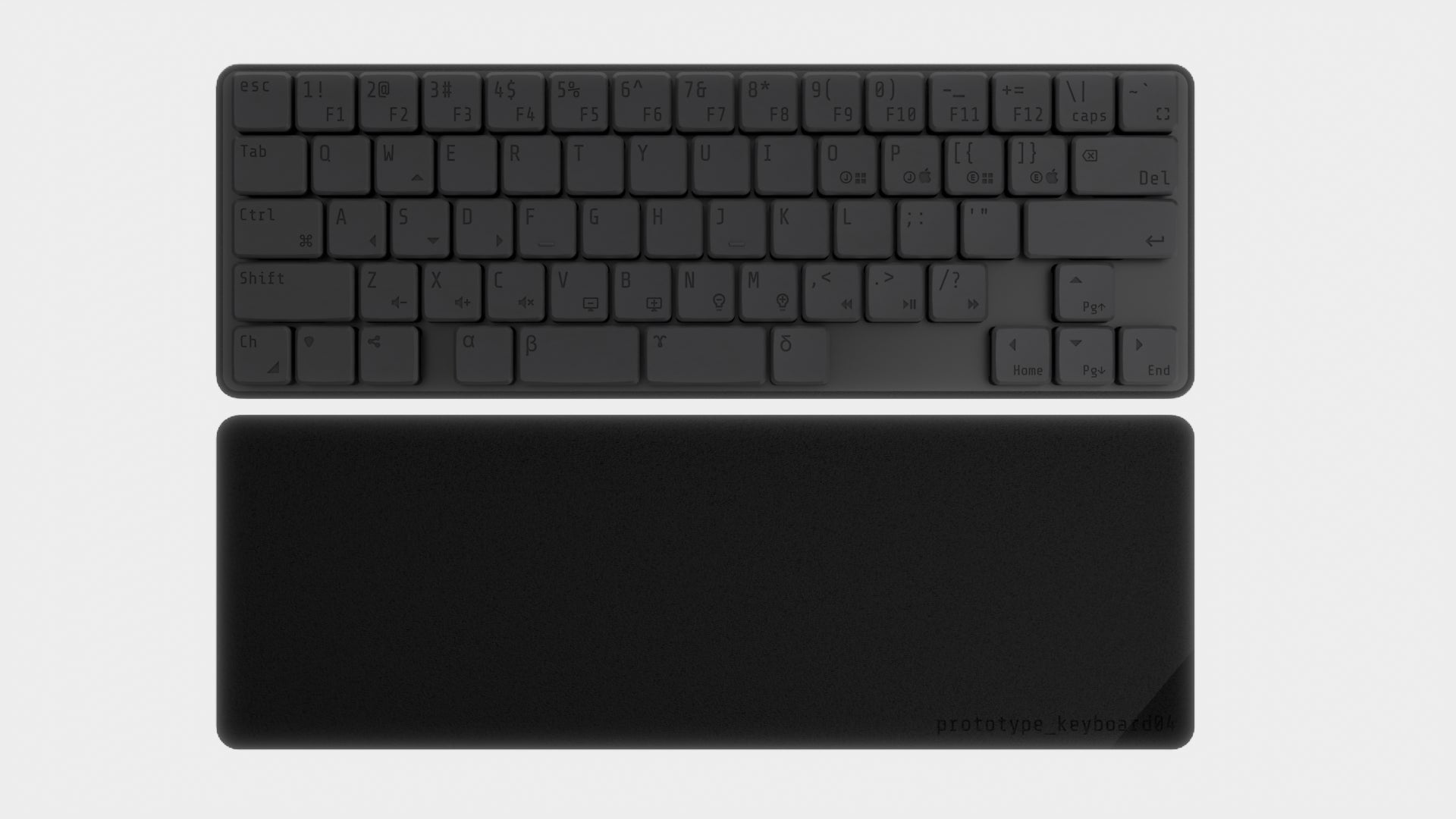

# キーボードカバー + アームレスト

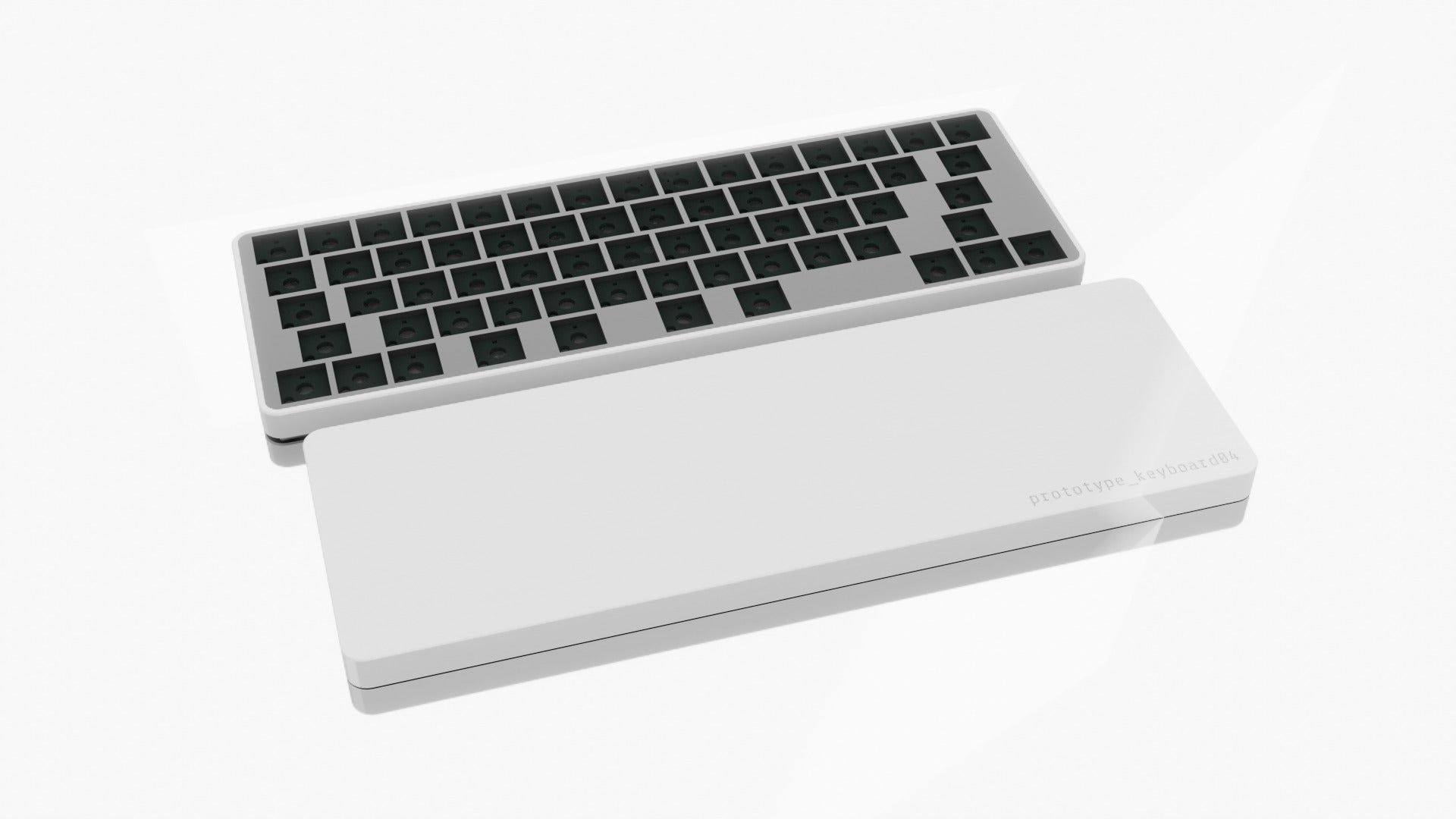

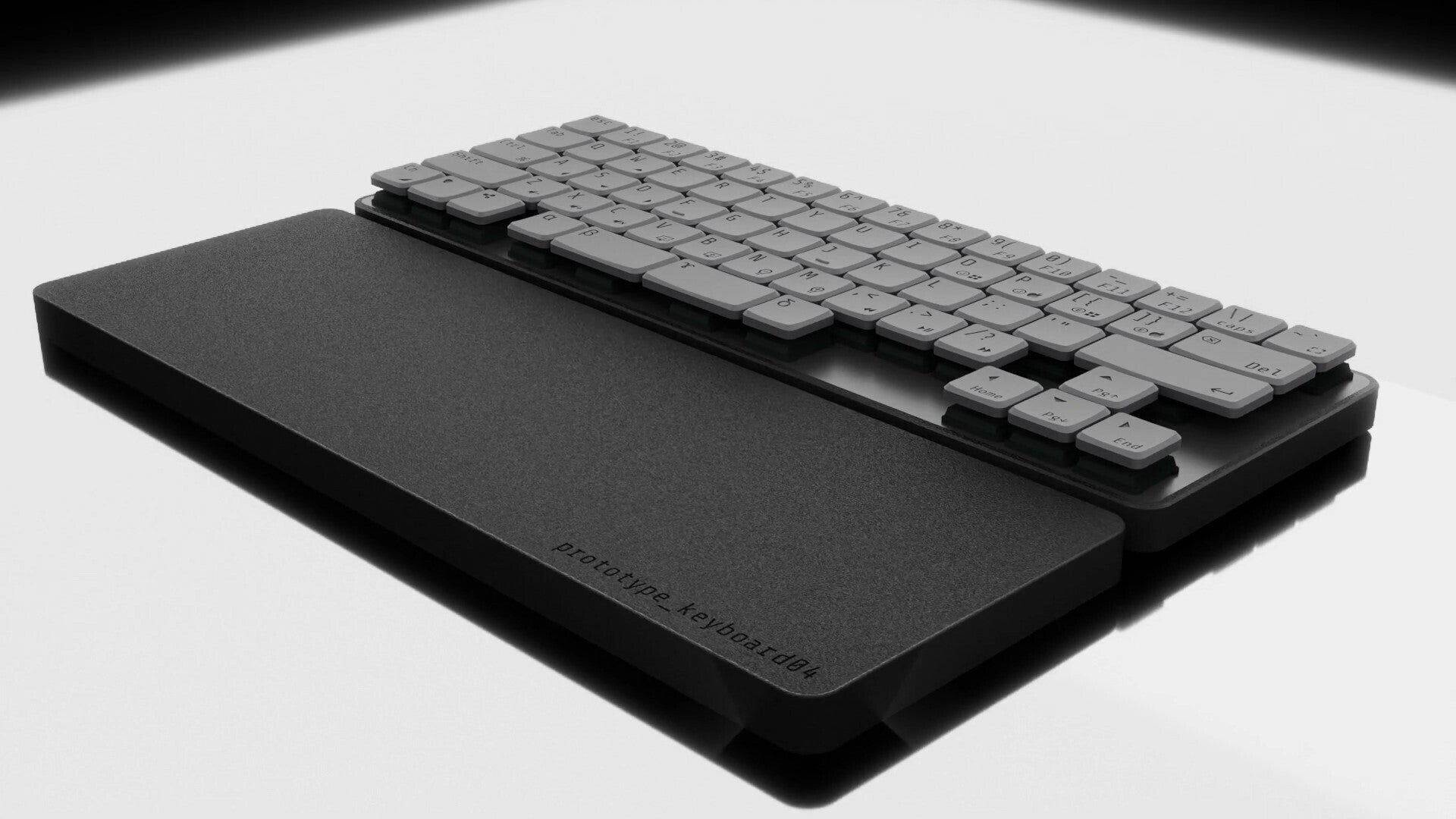

使わないときはキーボードカバーとして、利用中はパームレストとして利用可能なキーボードカバーを標準装備。

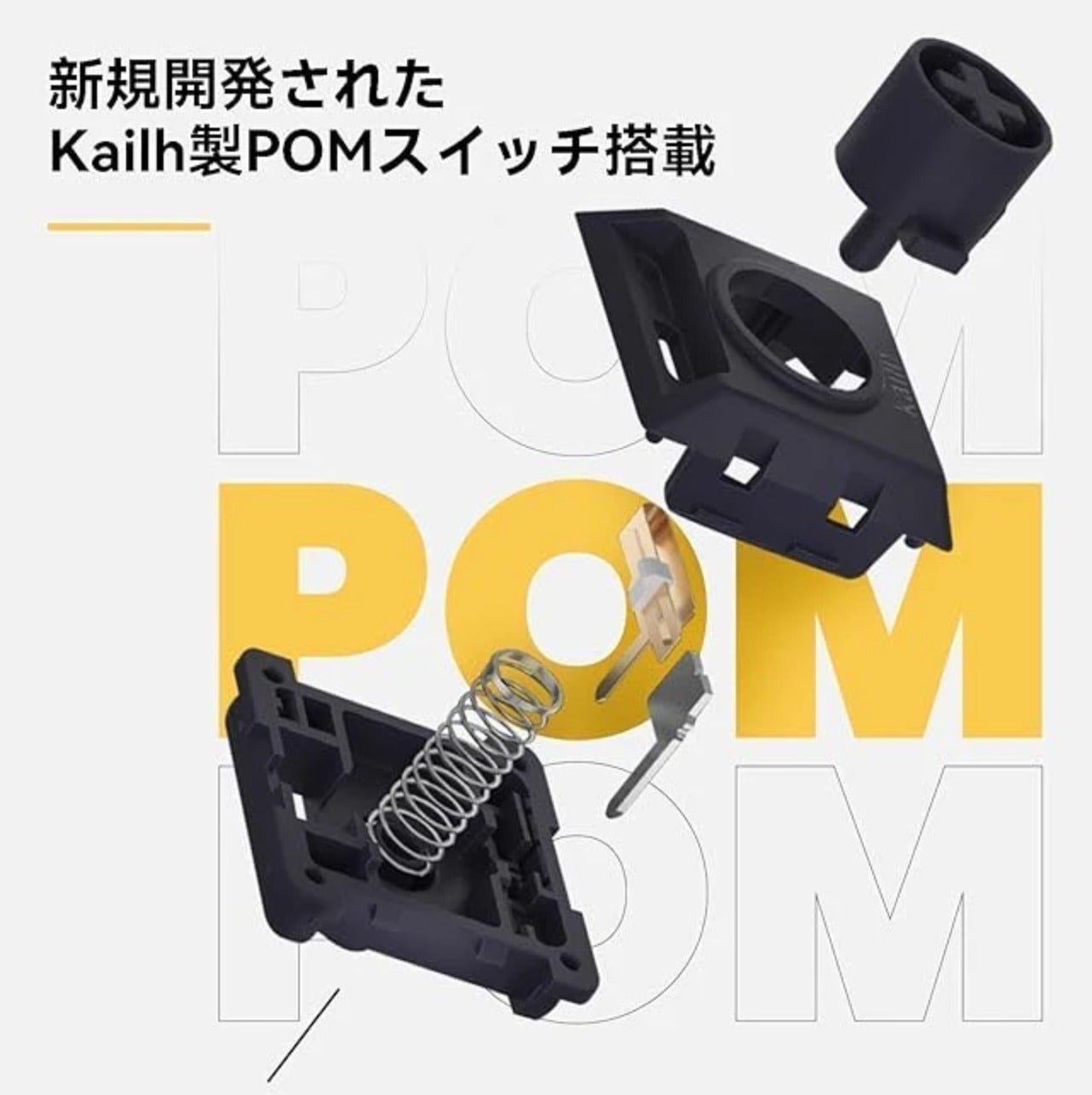

# LoFree low profile mechanical key switch

ロープロファイルのメカニカルキースイッチの中で、極めて完成度の高いPOM素材を使ったリニア軸を採用

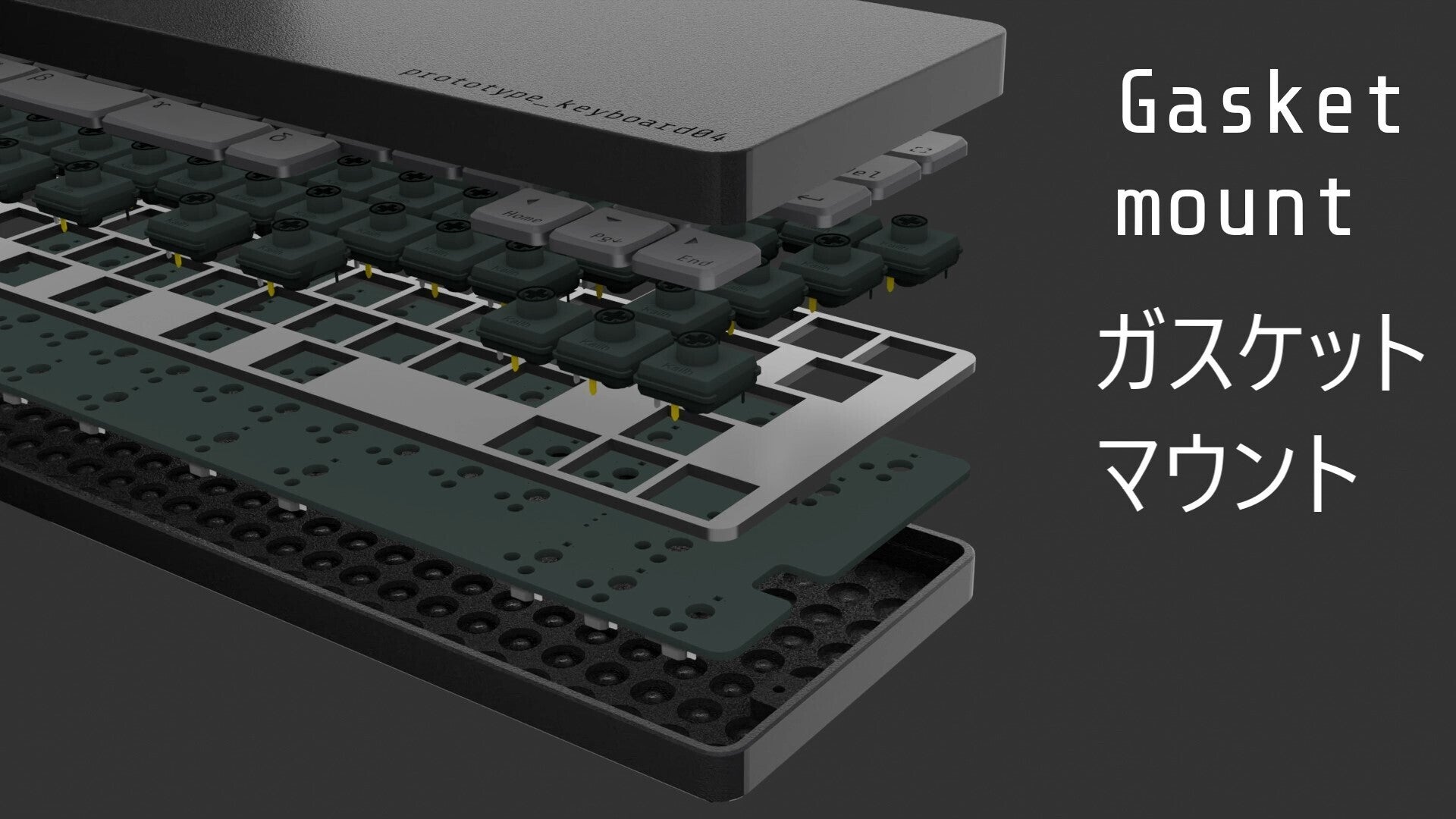

# ガスケットマウント

キーボードの基盤をフレームで挟み込むことでなるべく打鍵音が響かないような構造を採用しております。

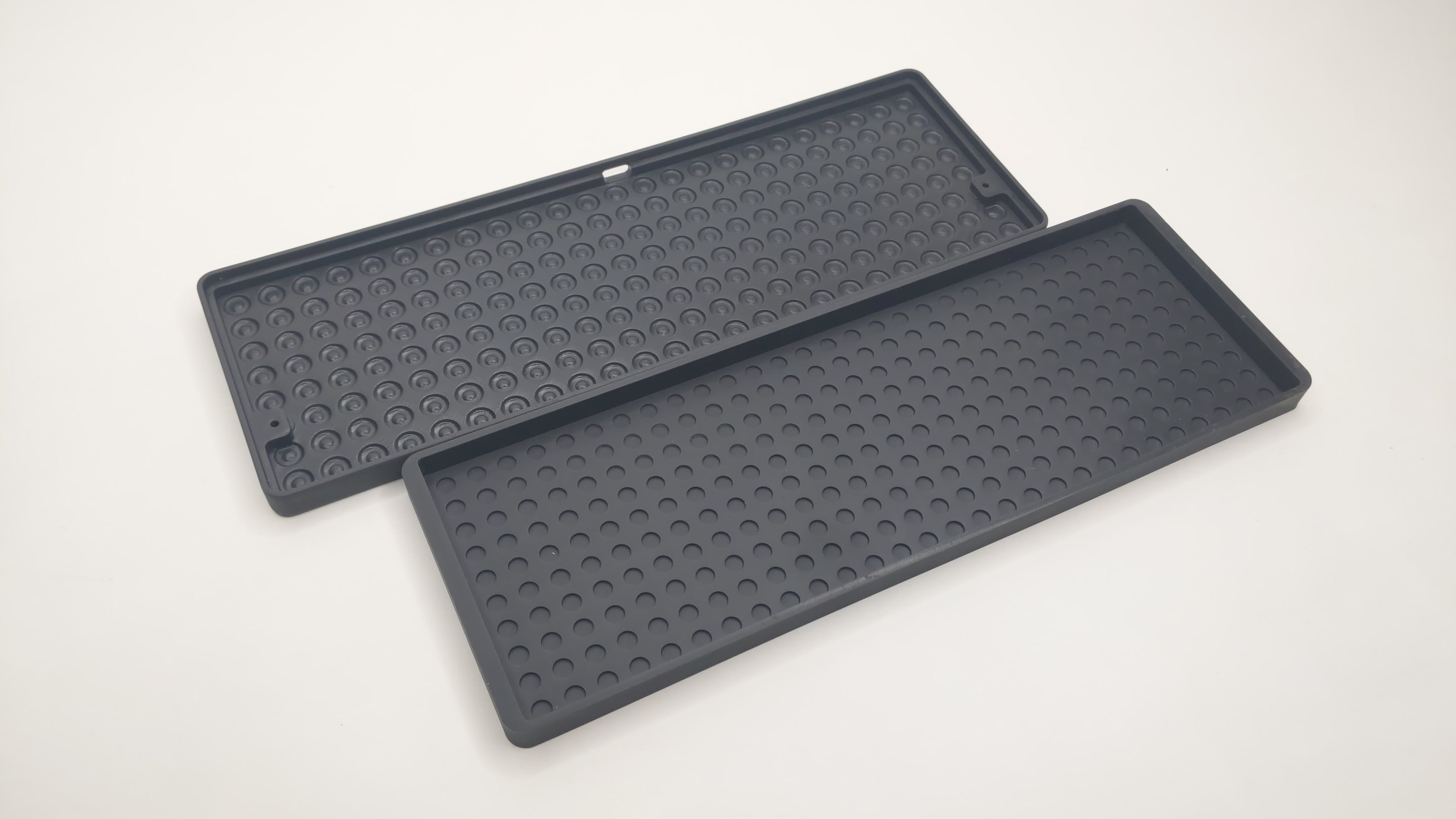

# 防音デザイン

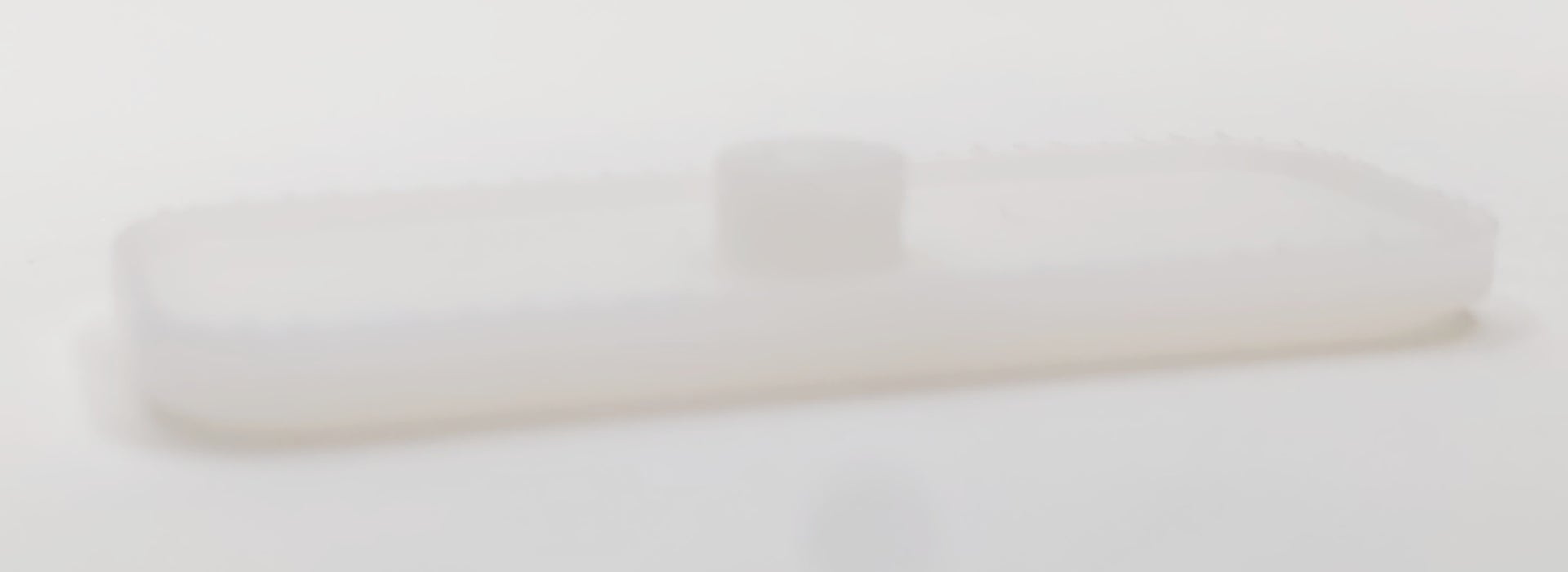

防音模様をキーボード底辺に配置することで防音効果を高めます

※内部デザインを調整する可能性があります。

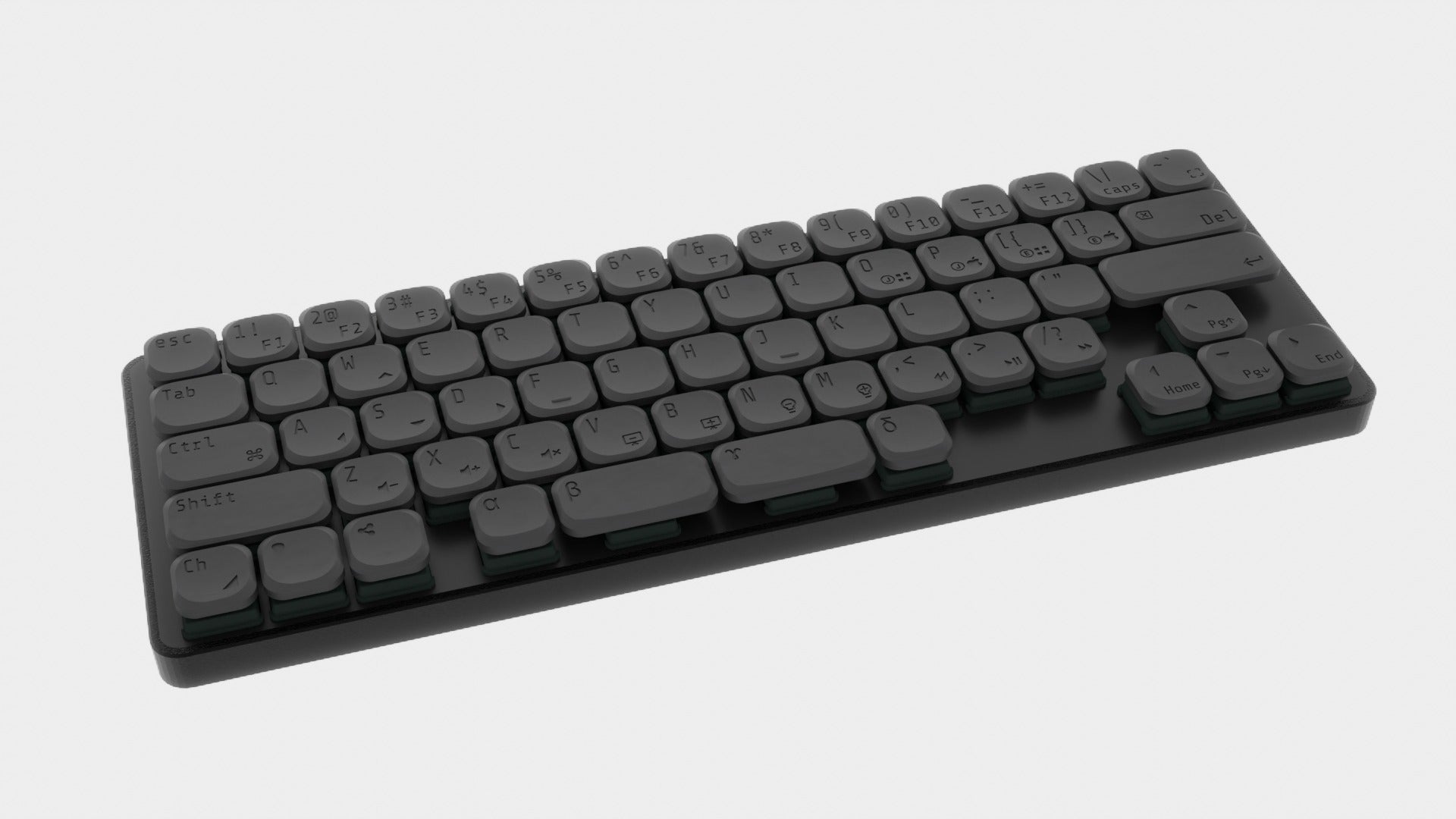

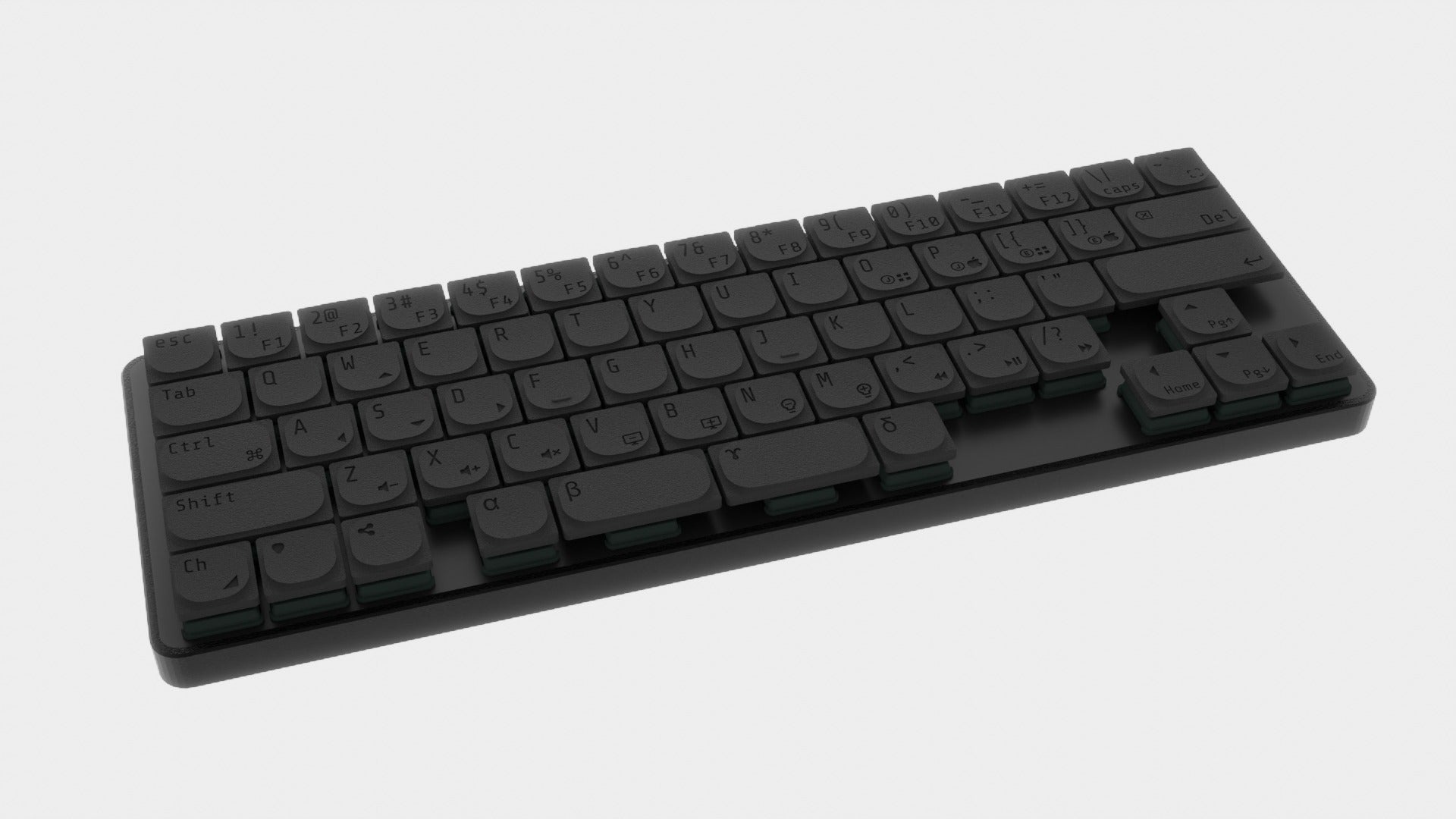

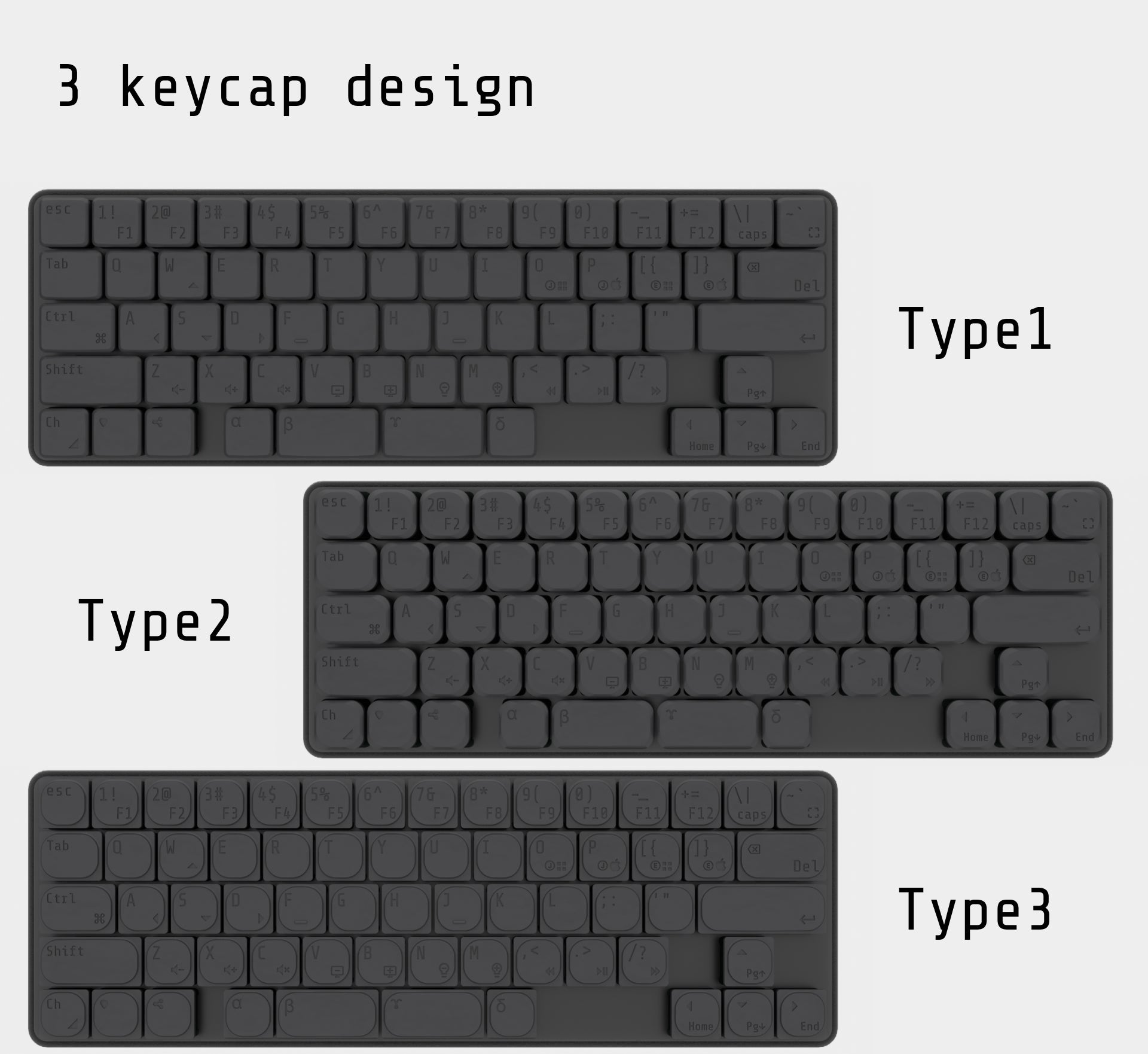

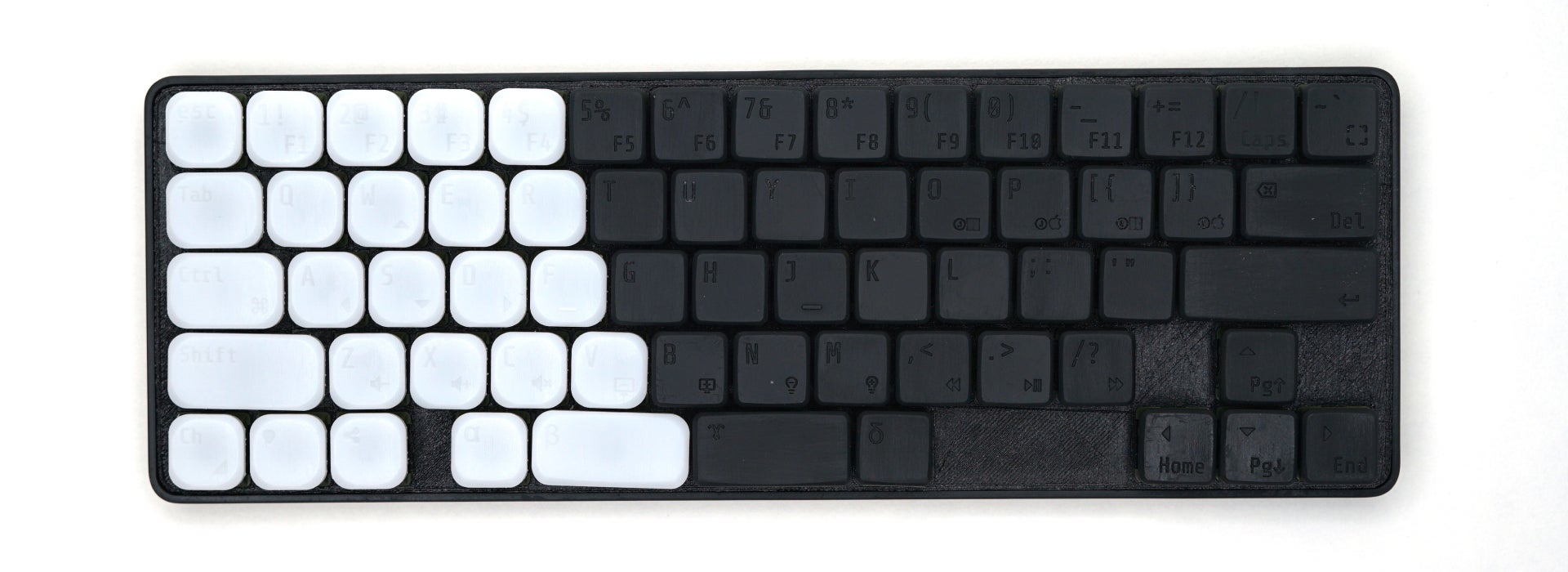

#３種類のデザインのキーキャップ

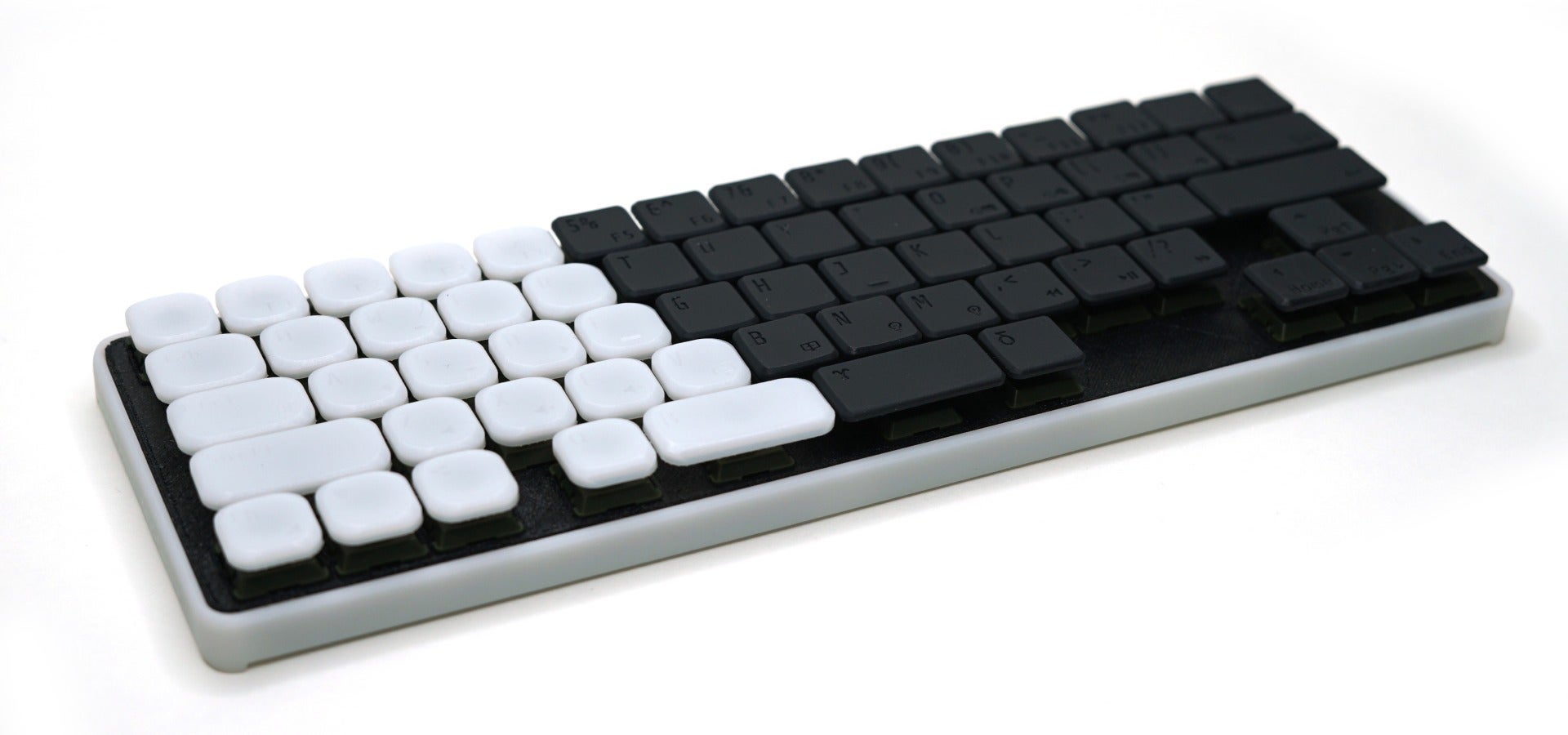

Left : Type2 white resin / Right : Type1 black resin / Case : resin white

# マテリアル

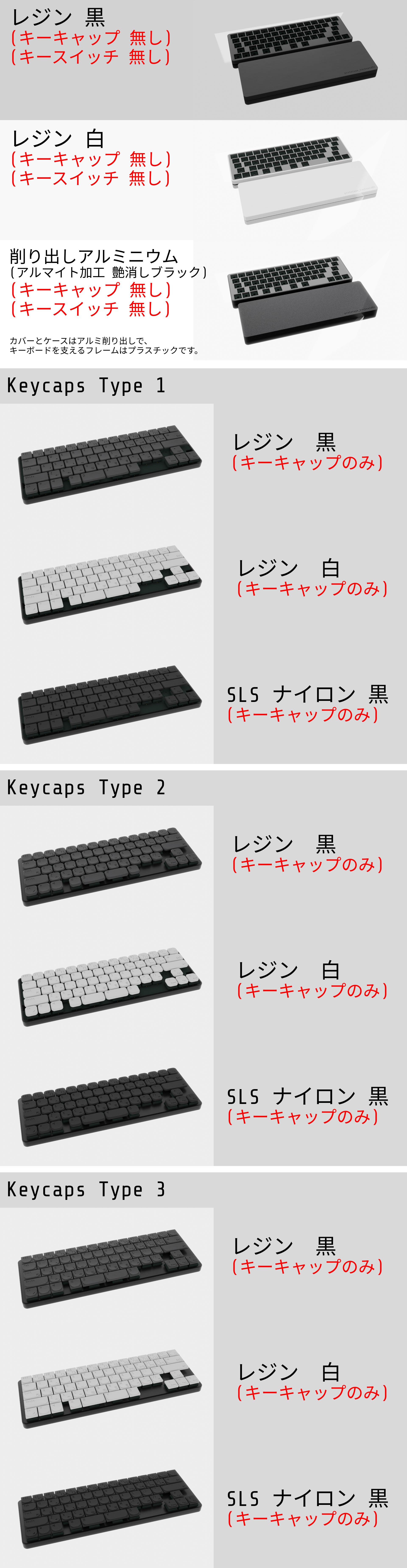

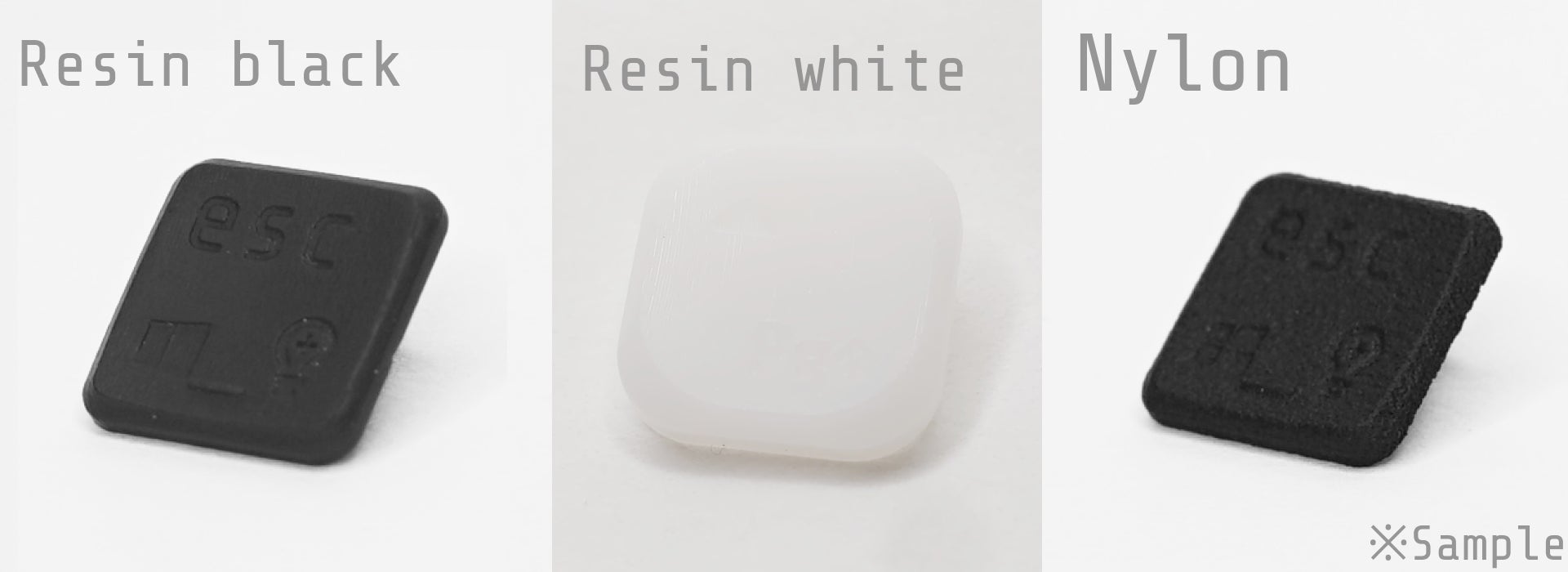

キーキャップとして選べる素材は "Resin Black" "Resin White" "Nylon Black" の3種類

Resin で作られた商品は除光液の匂いがしばらく残ります。アルミニウムケース、 ナイロンキーキャップは除光液の匂いがしません。

# 3Dプリント技術について

16mmキーピッチに、汎用的なデザインではないPCキーボードデザインのために、既存の方法だと製造コストが高くなってしまいました。なるべく価格を抑えるために、光積層方式と呼ばれる3Dプリント技術を使うことで、製造コストを安く抑え、またキーキャップのバリエーションを増やすことに成功しました。

光積層方式の素材は誤差、±0.1mmと非常に精度と品質が良く、高強度のレジンを使っているために強度と精度がよい技術となります。

※ただし、製造過程でどうしても化学薬品を使って洗浄する過程が入ってしまうために、除光液のような匂いが発生します。使用しているうちに匂いは落ち着きます。

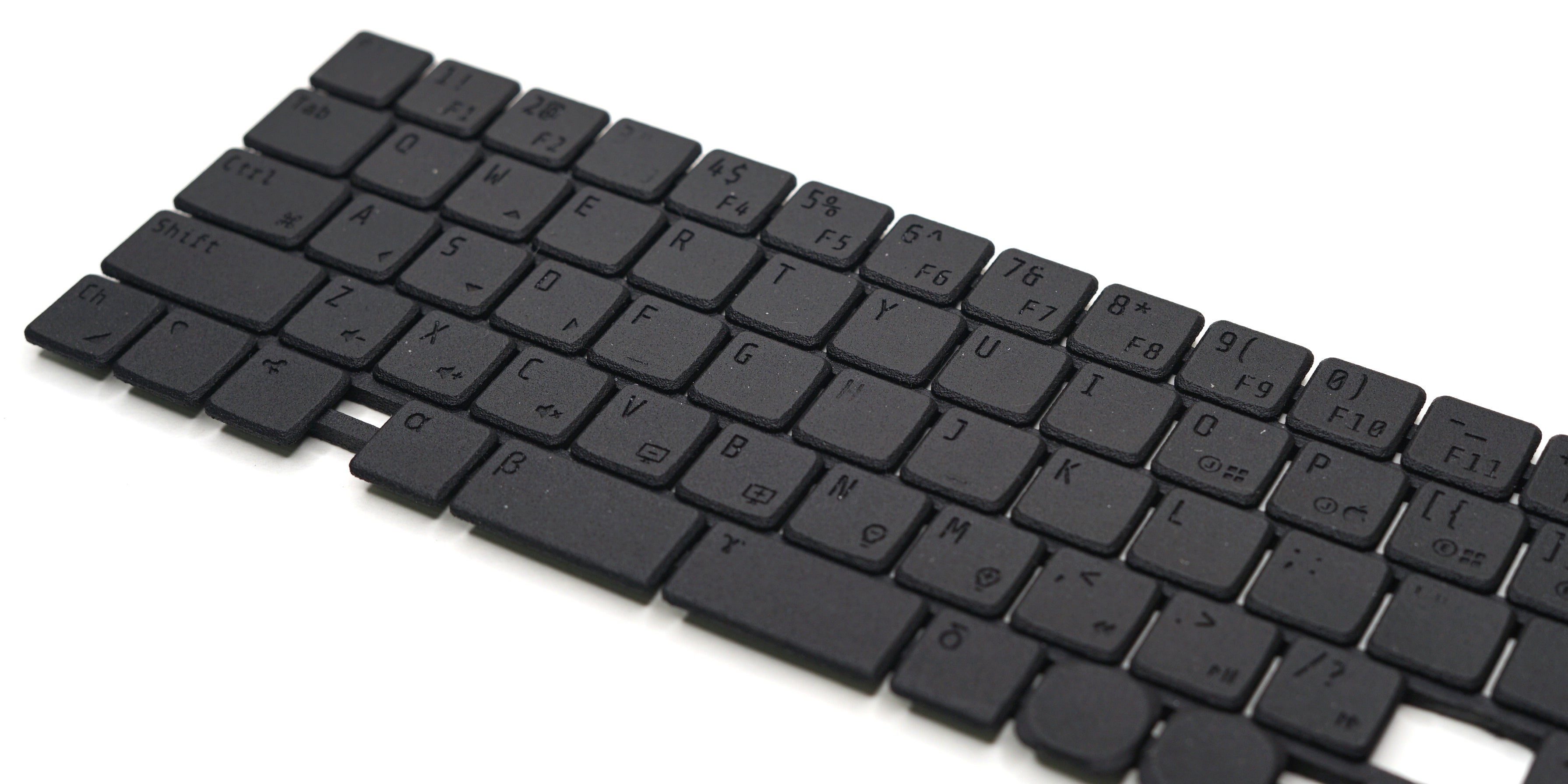

# キーキャップ　Nylon について

キーキャップの素材としてSLSと呼ばれる粉末積層方式を採用したキーキャップも利用可能です。粉末を固める方式なので粉っぽさはありますが、強度と精度が高く、匂いもしない、とてもおすすめの商品です。カラーはナイロンブラックのみとなります。

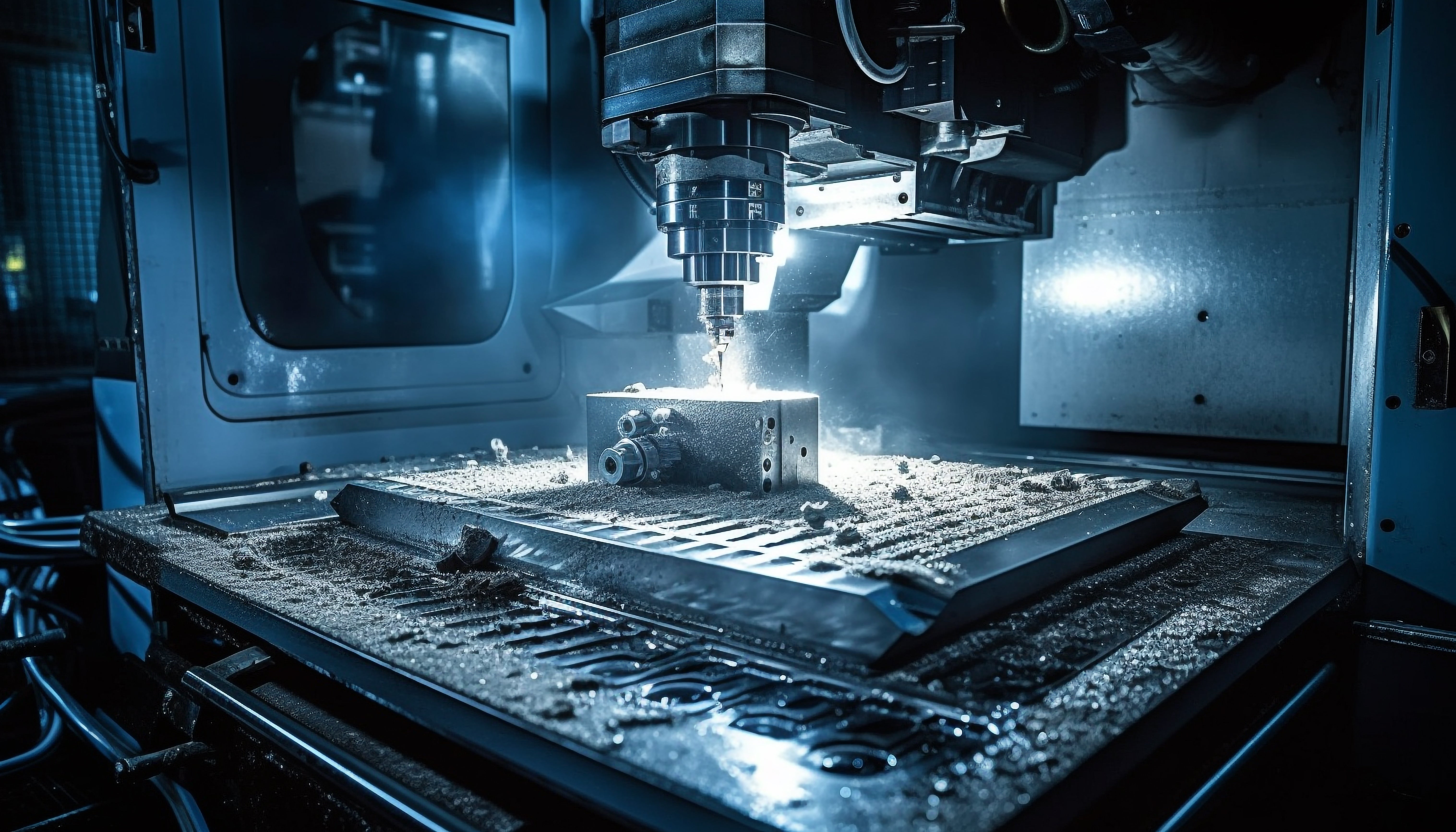

# アルミニウム削り出し　アルマイト加工　艶消しブラックカバーについて

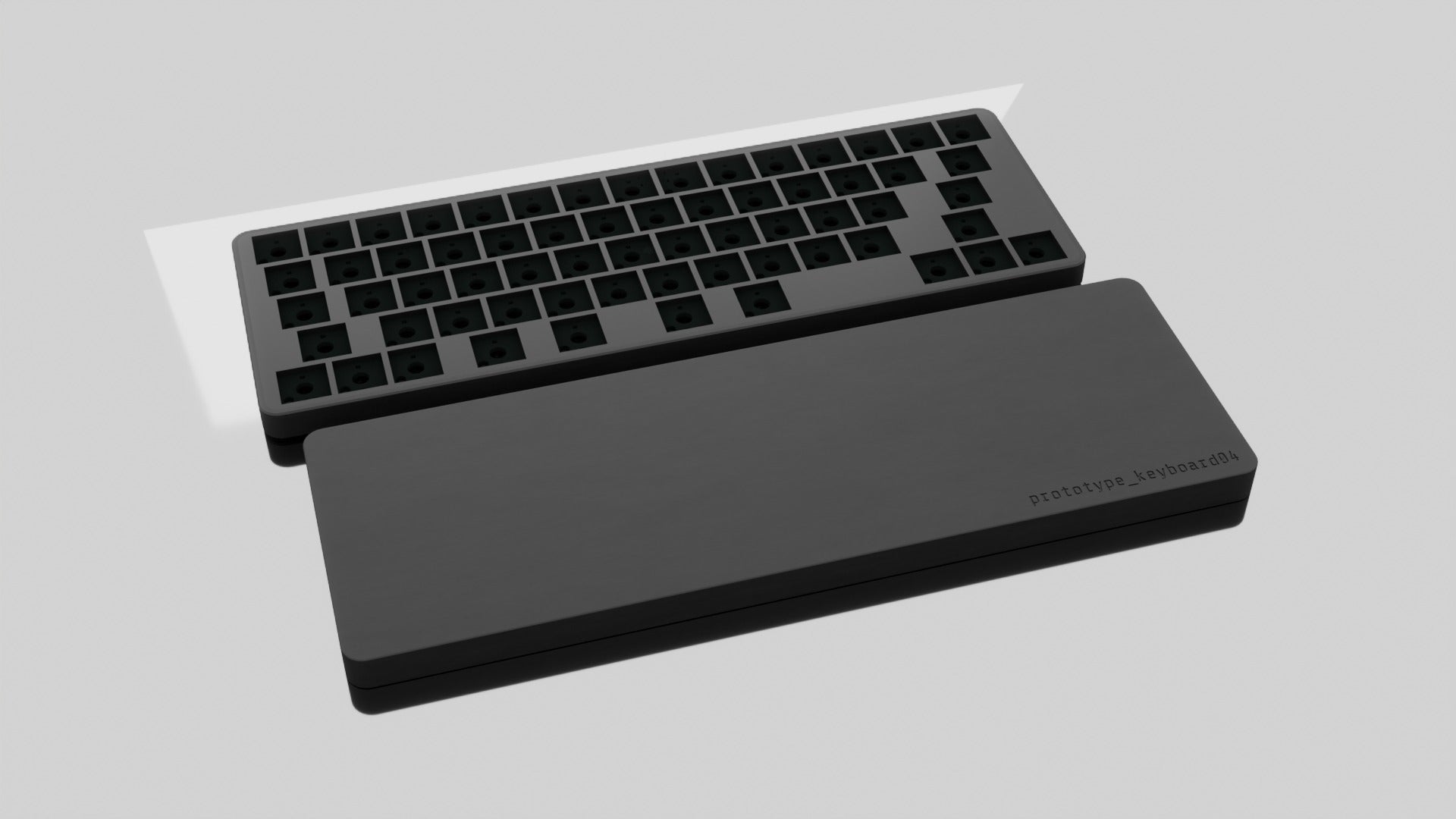

次に、プレミアムモデルとして、アルミニウム削り出し アルマイト加工 艶消しブラックのモデルも用意しました。このモデルは一個のブロック状のアルミを削り出して作る商品となり、歪みなく非常にきれいな仕上がりの商品となります。こちらのモデルは除光液のような匂いがしません。

本体とカバーをアルミ削り出しで作ったプレミアムモデルです。

※キースイッチを支える部分のパーツはプラスチックです

アルミニウム削り出し アルマイト加工 艶消しブラックがどのようなモノかというと、Macbookスペースブラックがアルミニウム削り出し アルマイト加工 艶消しブラックを採用した製品となります。

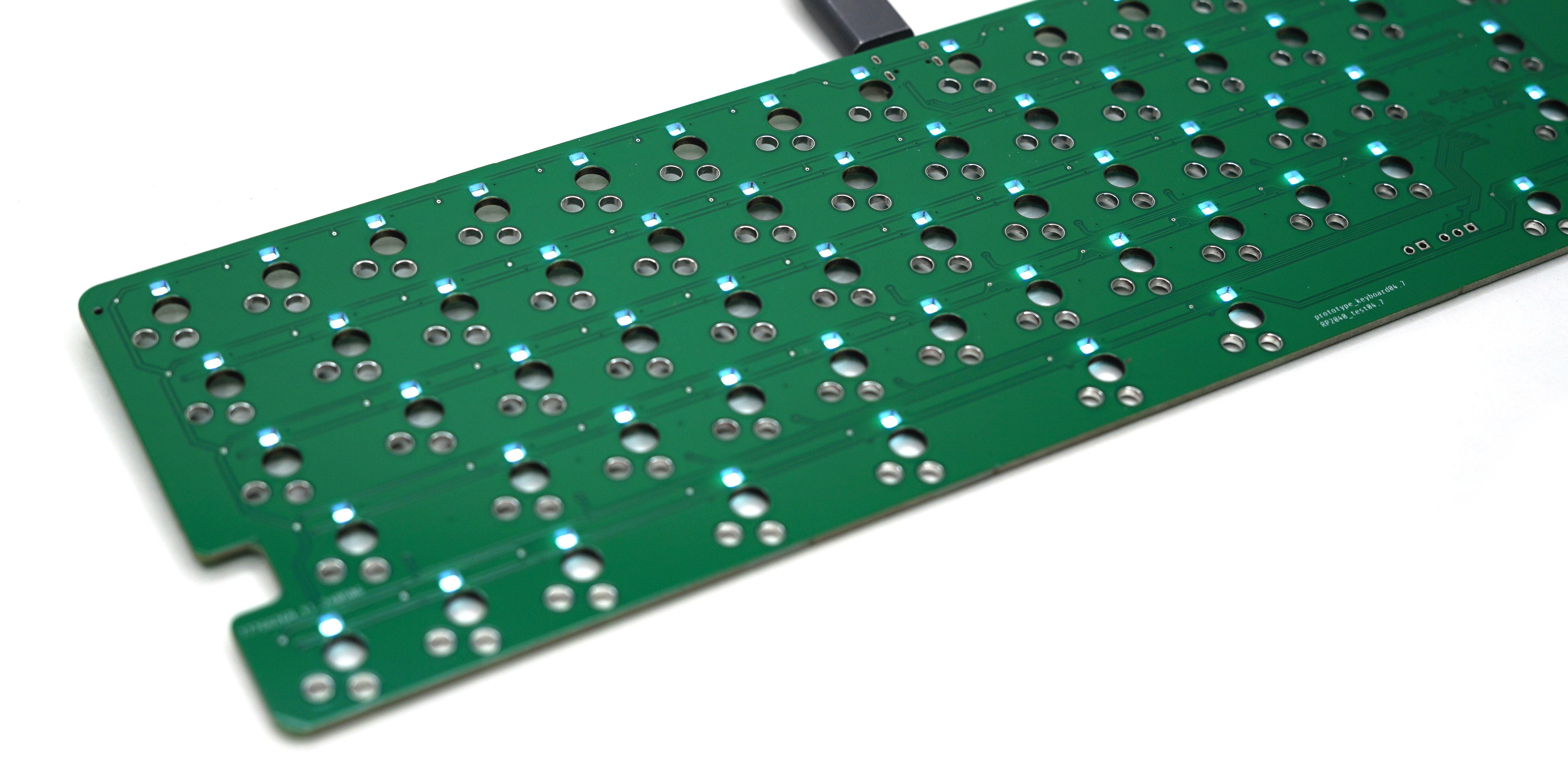

# LED

無色 LED backlight

# チャレンジ

※円安の影響により材料費が高騰しております。

# カバー

Resinで作られたカバーに反りが発生することがございます。アルミニウム削り出しの商品では反りが発生しません。

# キーキャップ

キーキャップに細かいギザギザ、サポート材の跡が残ります

# グラインディング

Nylon Black キーキャップは処理工程で表面加工（ブラストグラインディング）を行います。その過程でどうしても削りすぎな箇所が出来てしまい、キーキャップの刻印などが削れ過ぎてしまうことがあります。

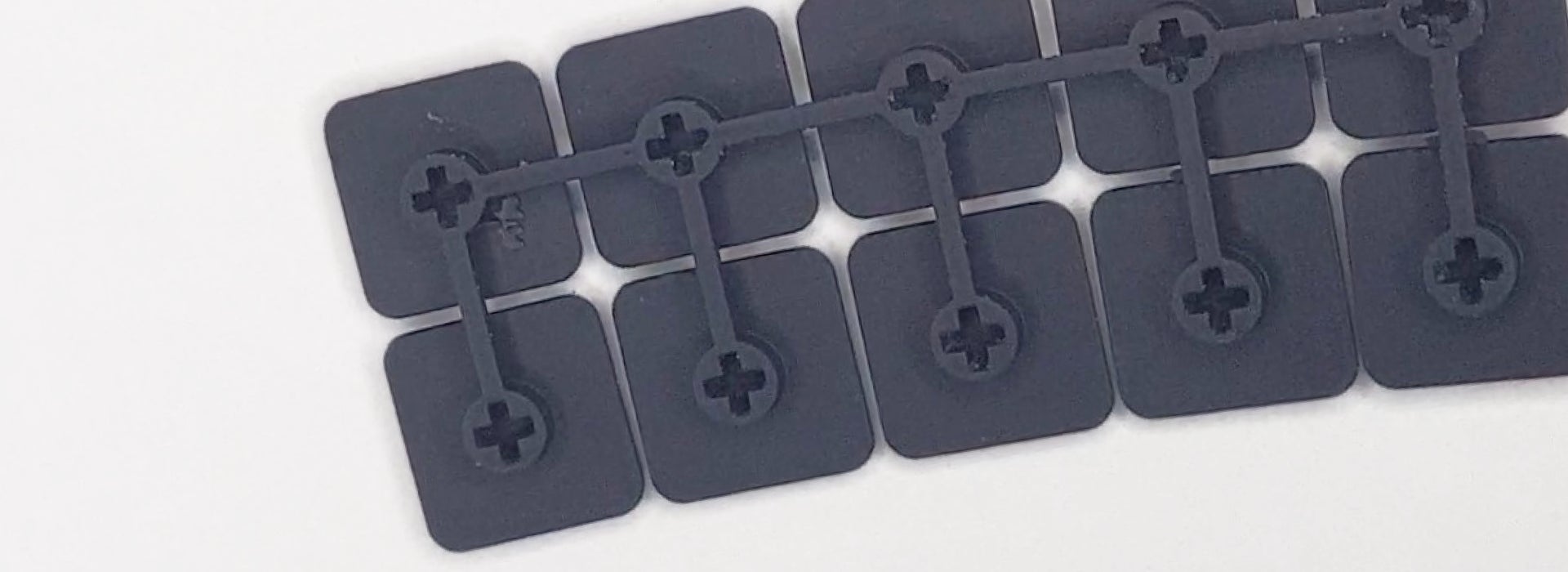

キーキャップはニッパーなどを使って切り取っていただく必要がございます。

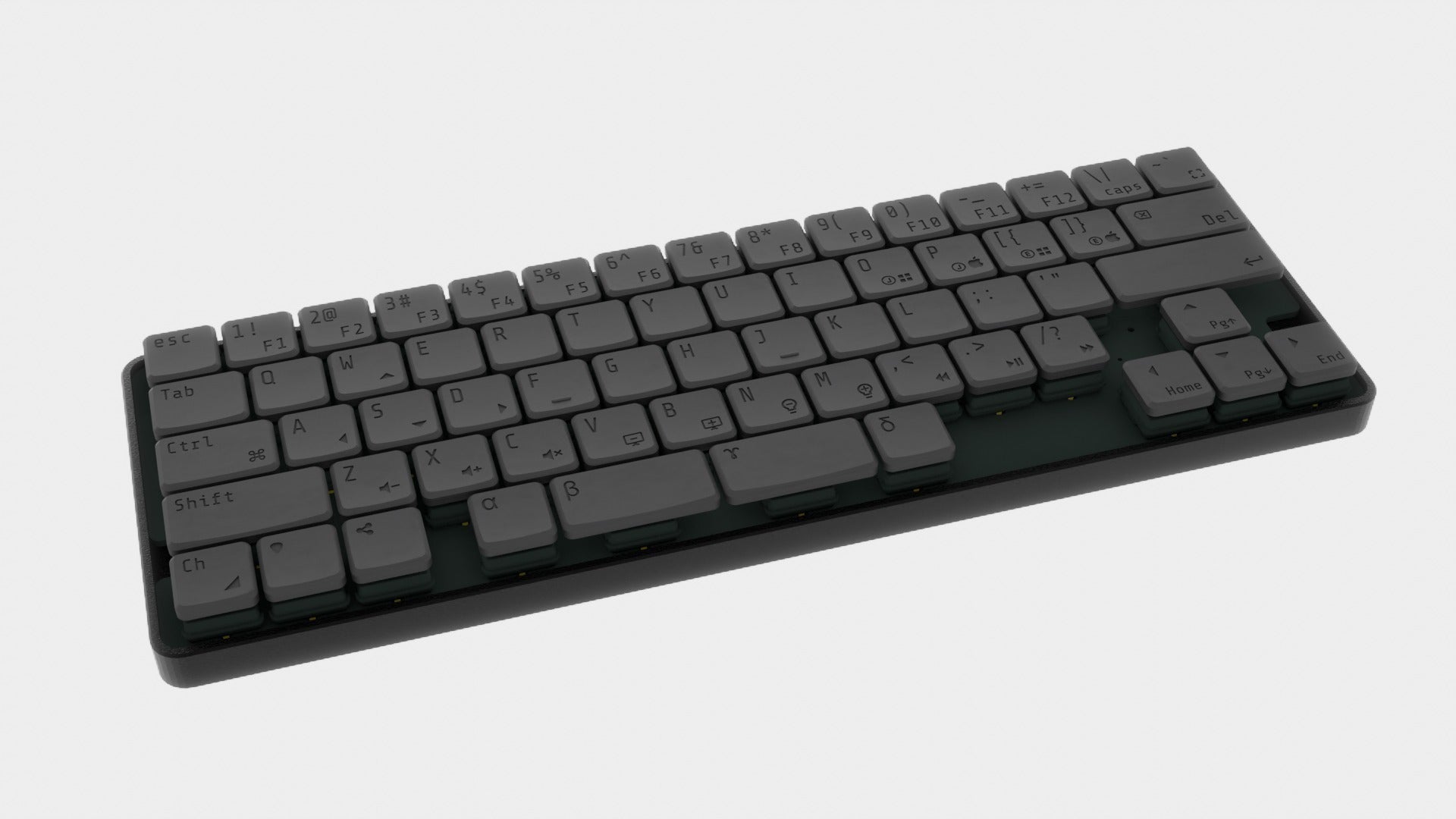

リターン

とにかく応援

感謝の気持ちを込めて、お礼のメッセージをお送りします。他リターンに追加での応援もとても嬉しいです！

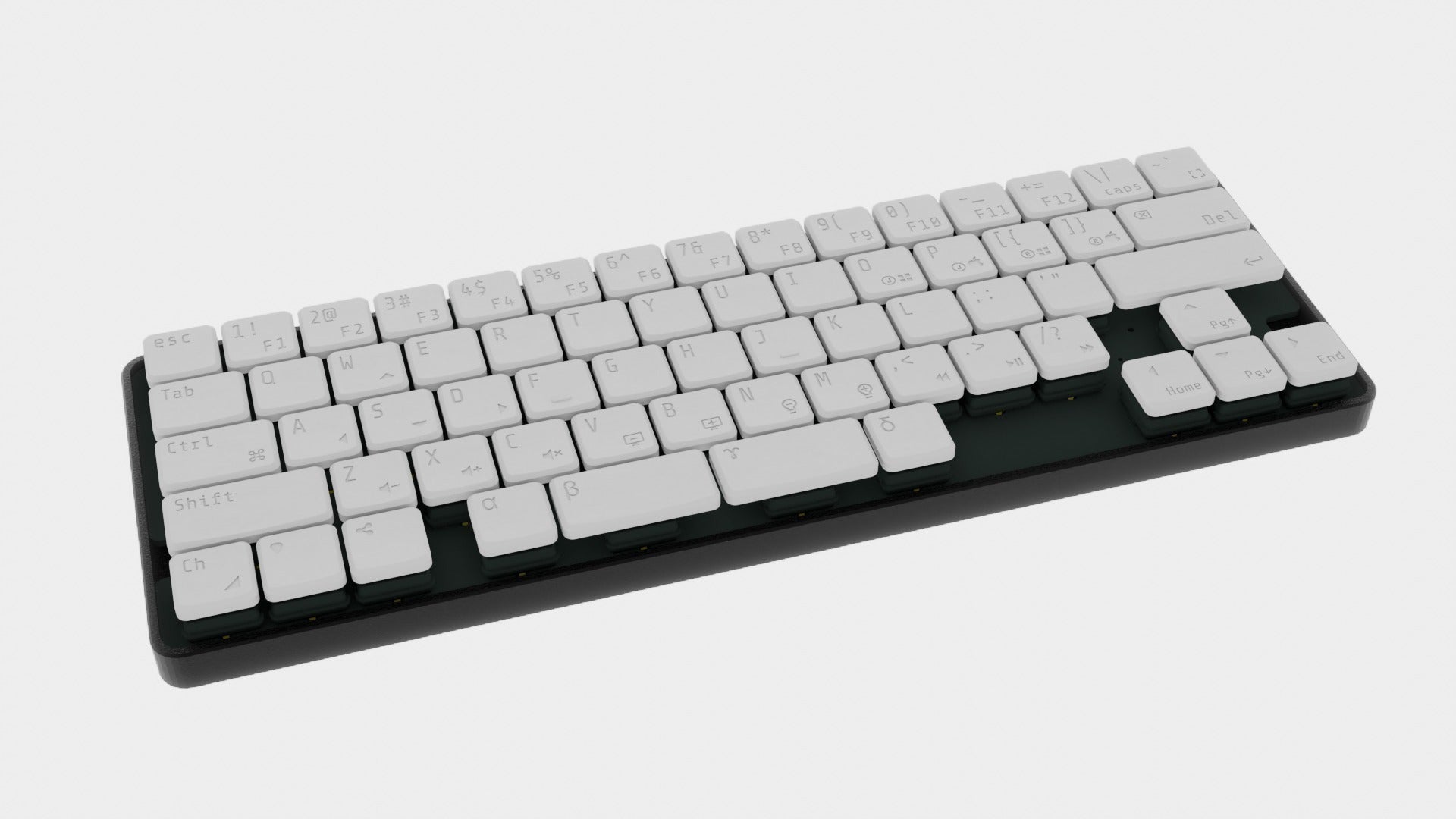

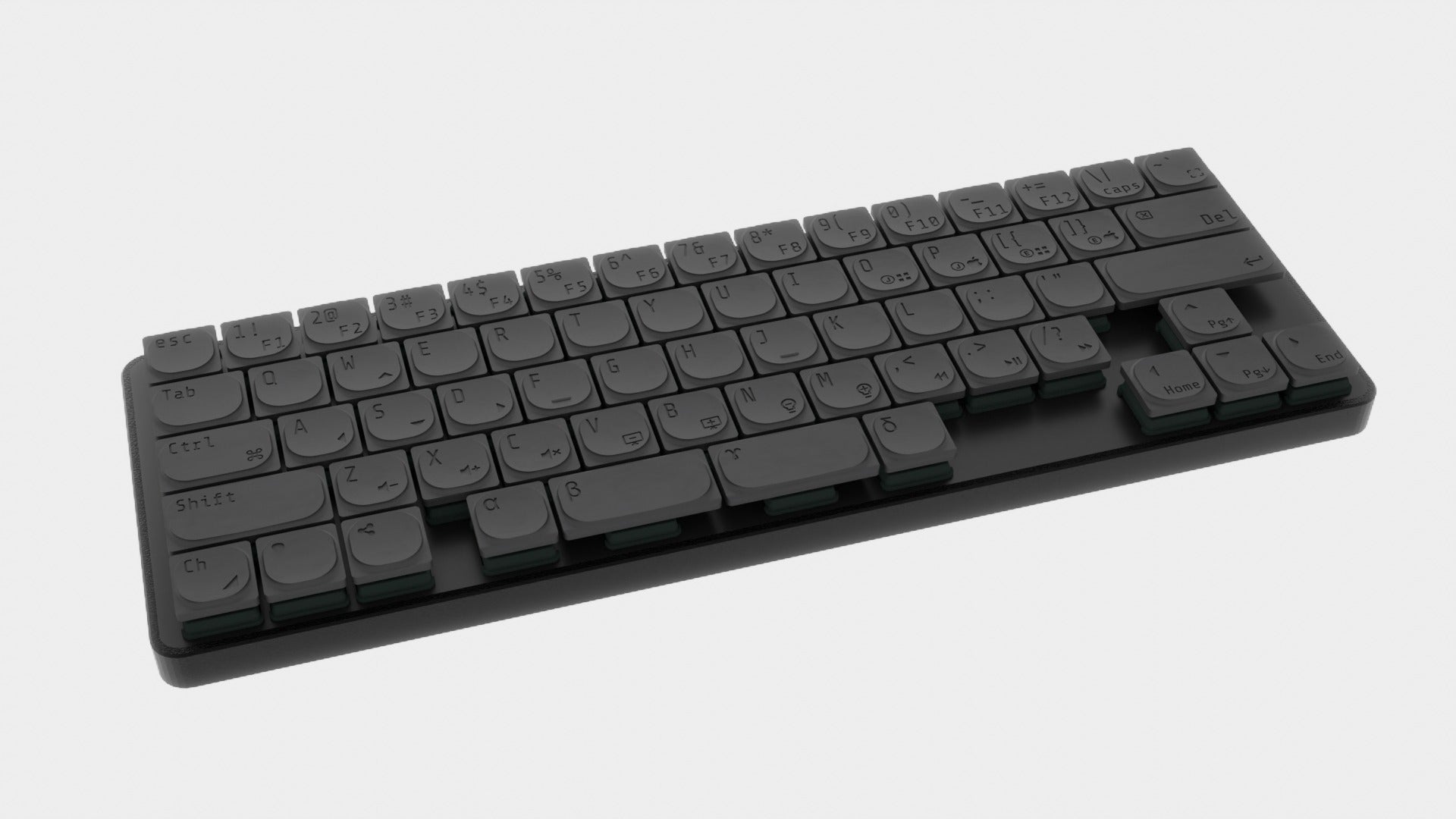

・【数量限定】完成品 keycap type1 resin white【19800円】

・【数量限定】完成品 keycap type2 resin white【19800円】

・【数量限定】完成品 keycap type3 resin white【19800円】

#リターン

# 実施スケジュール

プロジェクトの実施スケジュールは以下の通りです。
- 製造開始：ファンディング終了後
- 製品出荷予定：ファンディング終了後 3か月~ (前後する場合がございます)
このスケジュールに基づき、着実な進捗を重ねてまいります。スケジュールに変更があった場合は都度アナウンスします。

# 進捗状況について

https://www.youtube.com/channel/UC6IJaDTlD8009FYlkQ87wMQ

こちらのyoutubeチャンネルにて、進捗状況を更新します。

# 最後に

16mmキーピッチ、メカニカルキーボードの製造プロジェクトにご興味をお持ちいただき、誠にありがとうございます。皆様の温かいご支援により、この革新的な製品を世に送り出すことができることを心より感謝申し上げます。今後とも、弊社の取り組みにご注目いただき、応援をいただけますと幸いです。
