Arduino用 センサー基板 温湿度,気圧,距離,OLED表示,LED他

Arduinoを手に入れて、Lチカとかやってみたけれど、さて次は何をしようと悩んでいたら、センサーをやってみましょう。部品から揃えてやるのもいいですが、サクッと始めて色々試すのにはこの基板が良いです。センサーを買い揃えるより手軽。ArduinoUNOタイプ(互換機でも使用可)に対応しています。

現在の支援総額

39,100

195%

目標金額は20,000円

支援者数

10

募集終了まで残り

22

Arduino用 センサー基板 温湿度,気圧,距離,OLED表示,LED他

現在の支援総額

39,100

195%達成

あと 22

目標金額20,000

支援者数10

Arduinoを手に入れて、Lチカとかやってみたけれど、さて次は何をしようと悩んでいたら、センサーをやってみましょう。部品から揃えてやるのもいいですが、サクッと始めて色々試すのにはこの基板が良いです。センサーを買い揃えるより手軽。ArduinoUNOタイプ(互換機でも使用可)に対応しています。

はじめに・ご挨拶

 ラズベリーパイ(Raspberry Pi)による電子工作を広めたいです。そのために、ちょっとした不便を解消できるものを開発していきたいと考えています。 と、活動していたらArduino版を作って欲しいとの要望がありました。部品などは共用できるものもあるので、今回Arduino版を作ってみました。
 最近は小学生や中学生でもArduinoプログラミングをする時代です、ただ半田付けはハードルがありますが、本品を使うことで、ハンダ付けをせずに各種センサー類を使うことができます。


プロダクトのご紹介

 Arduinoを手に入れて、Lチカとかやってみたけれど、さて次は何をしようと悩んでいたら、センサーをやってみましょう。部品から揃えてやるのもいいですが、サクッと始めてプログラミングをやりたいならこの基板が良いです。センサーを個別に買うより手軽です。ラズパイで同様の製品を開発しましたが、まずまず好評でした。そこで、今回Arduinoを開発しました。
Arduinoは色々な形態がありますが、初心者向けに適したUNOタイプに対応した拡張基板になります。

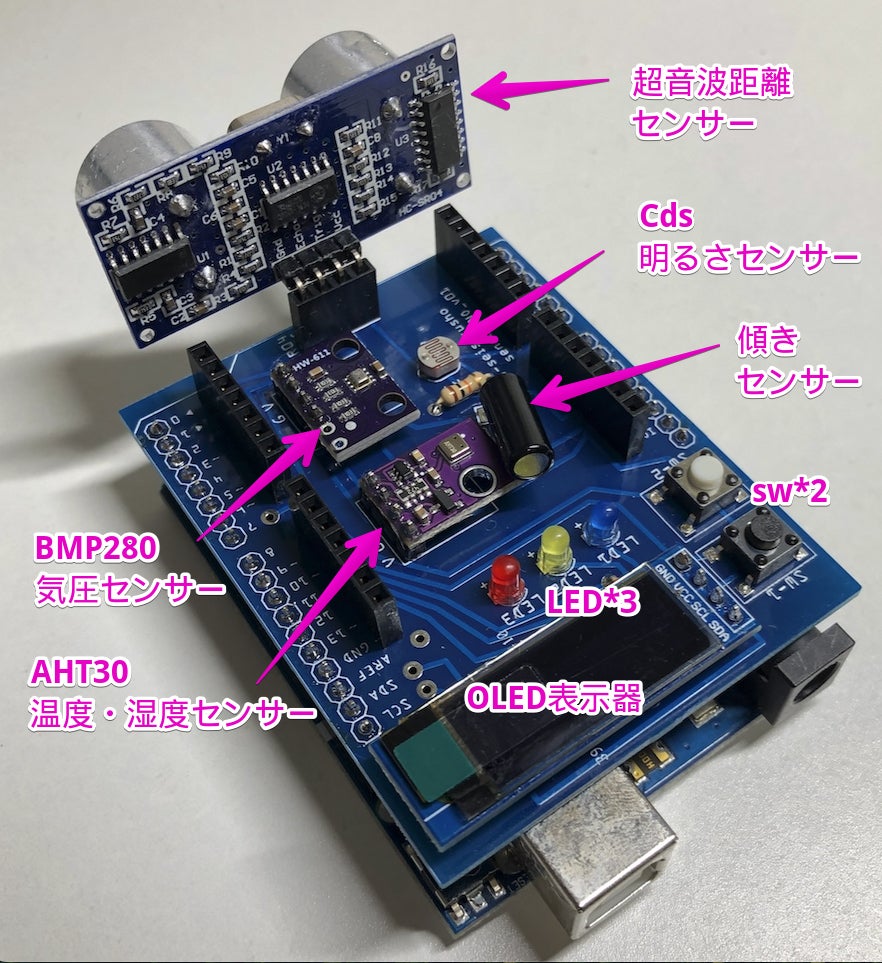

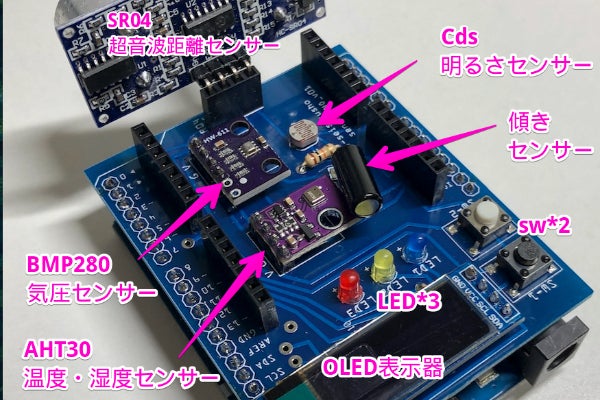

・気象観測関係 気温、湿度、気圧センサー
・距離測定   超音波による測距センサー
・環境測定   明るさセンサー、傾きセンサー
・その他    OLED表示器、LED 3個、SW 2個

基板追加製造に伴い、バージョンが変わり、部品の配置、パターンが変わる可能性もありますが、機能的には同じです。


こだわり・特徴

 手作りによる製作ですが、一つ一つ製作し、試験、検品したものをお届けします。全て検品して発送いたしますが、万が一初期不良が発生した場合、及び通常使用で半年以内に故障した際(ただし、OLED劣化は対象外)には、使用状況の報告とともに返品いただければ、交換いたします。その際の送料はご負担ください。


プロダクト誕生までのお話

 ラズパイを手に入れて、色々実験をしてみたけれど、なにか実用的なモノを作りたいとの思いから、開発に着手、同じような製品はあるけれど、高価だったり、カスタマイズができなかったり。複数作り自分で使っていますが、周りの友人にも使ってもらい、改良を重ねて完成したものをArduinoUNO用に作り替えたものです。

 温度、湿度、気圧が測定できるのって結構楽しいです。近くを台風や低気圧が通った時の気圧変化や雨降りでも低気圧と前線での気圧の違いなど判って面白いです。

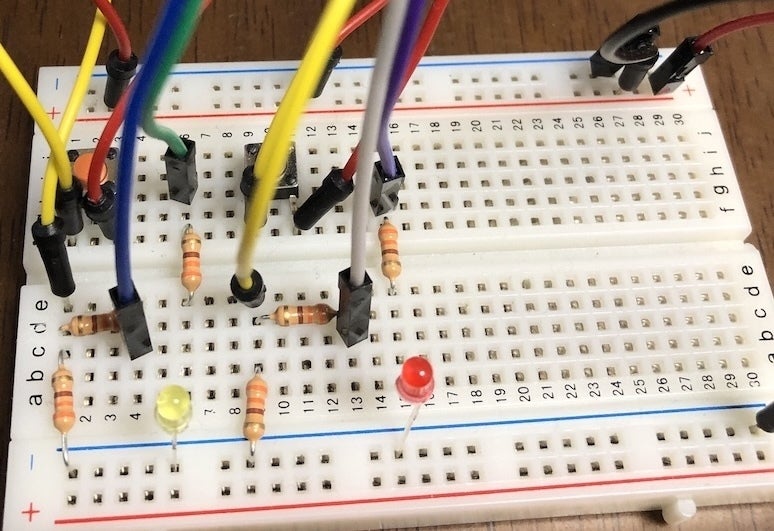

ブレッドボードでも出来るけれど...

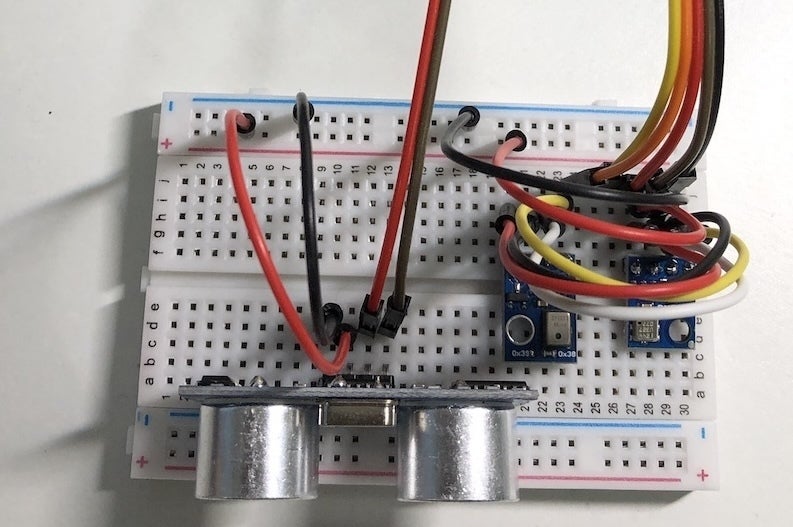

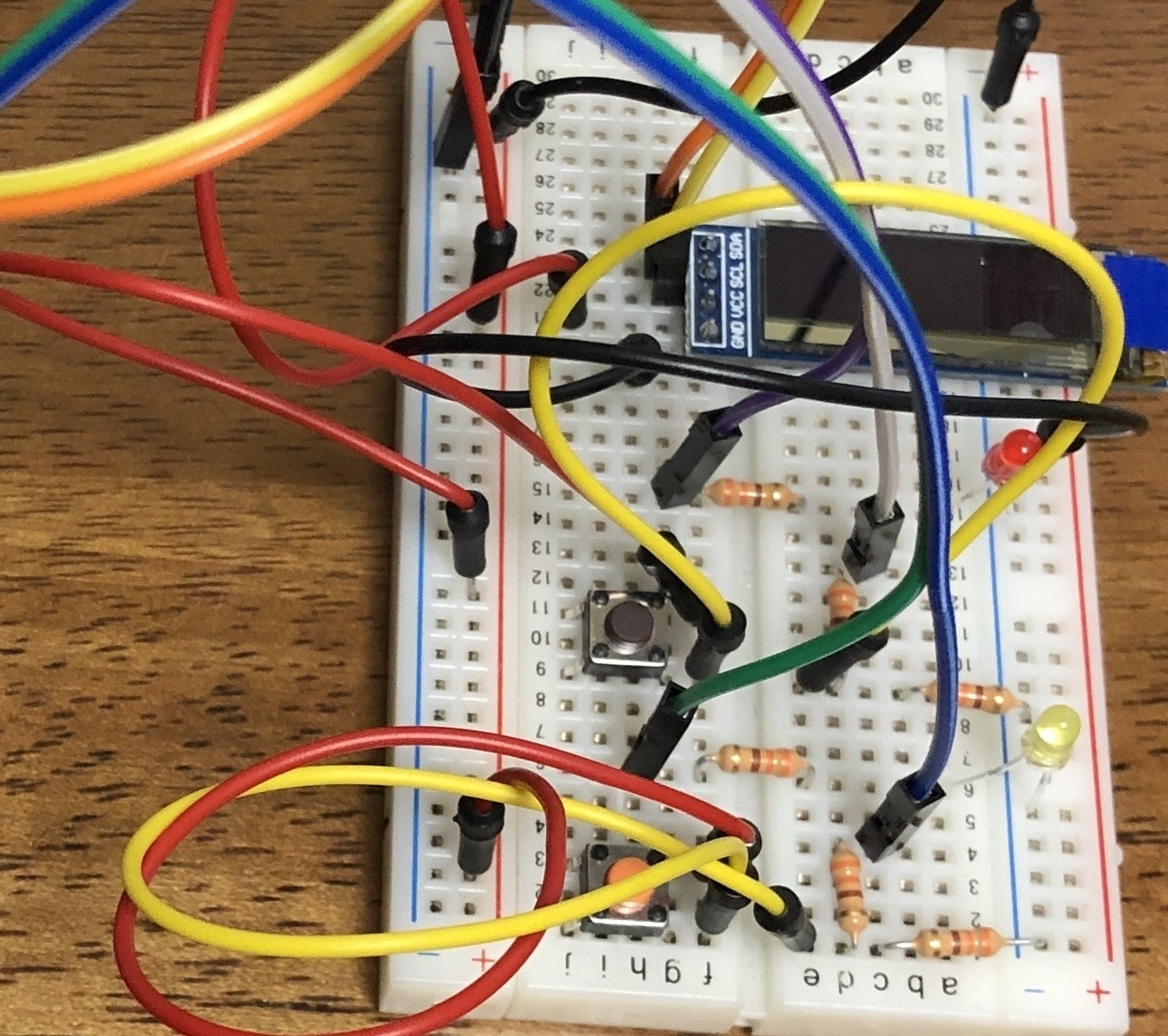

たしかに、テストするだけならブレッドボードでもできますが、配線が煩雑になることと
たまに接触不良などがあり、無駄に調べる時間を取られたりします。

その点、今回の拡張基板を使うと安定した動作が期待できますので、プログラミングに集中できます。

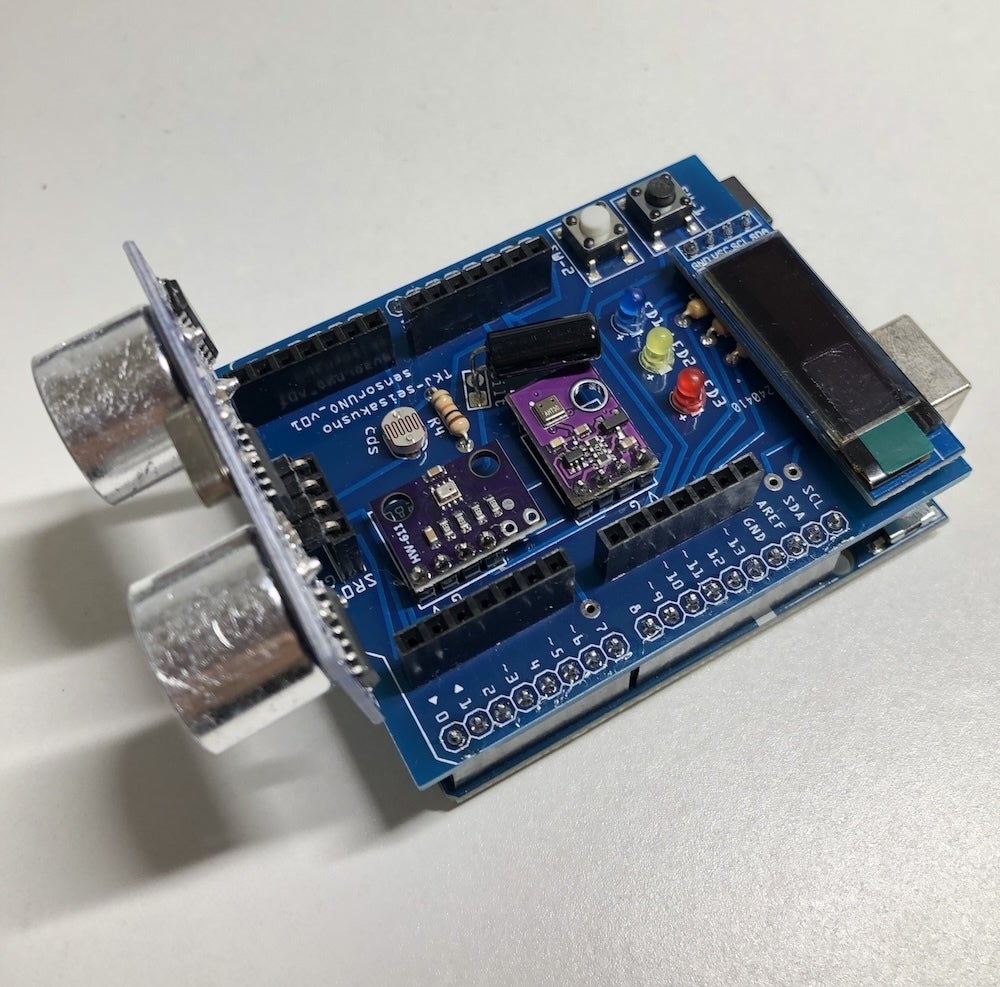

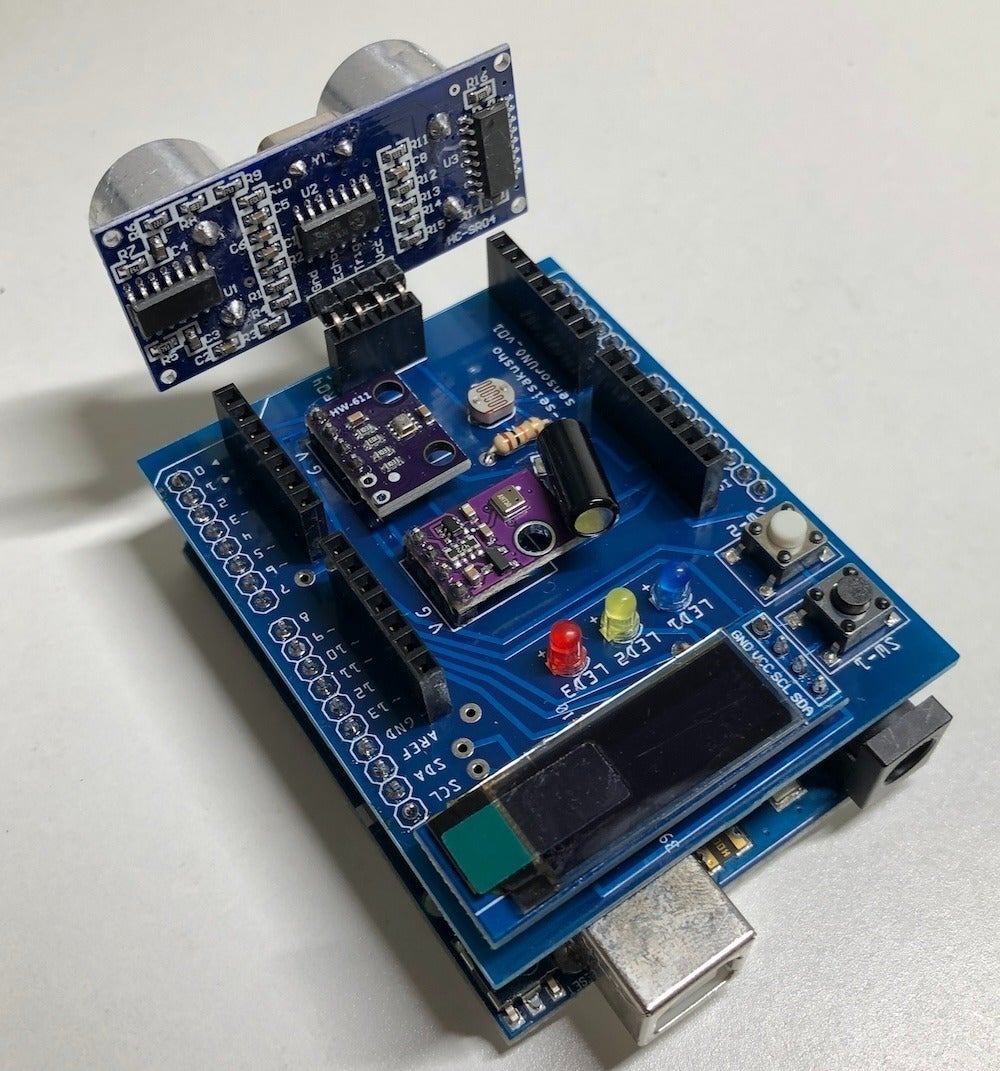

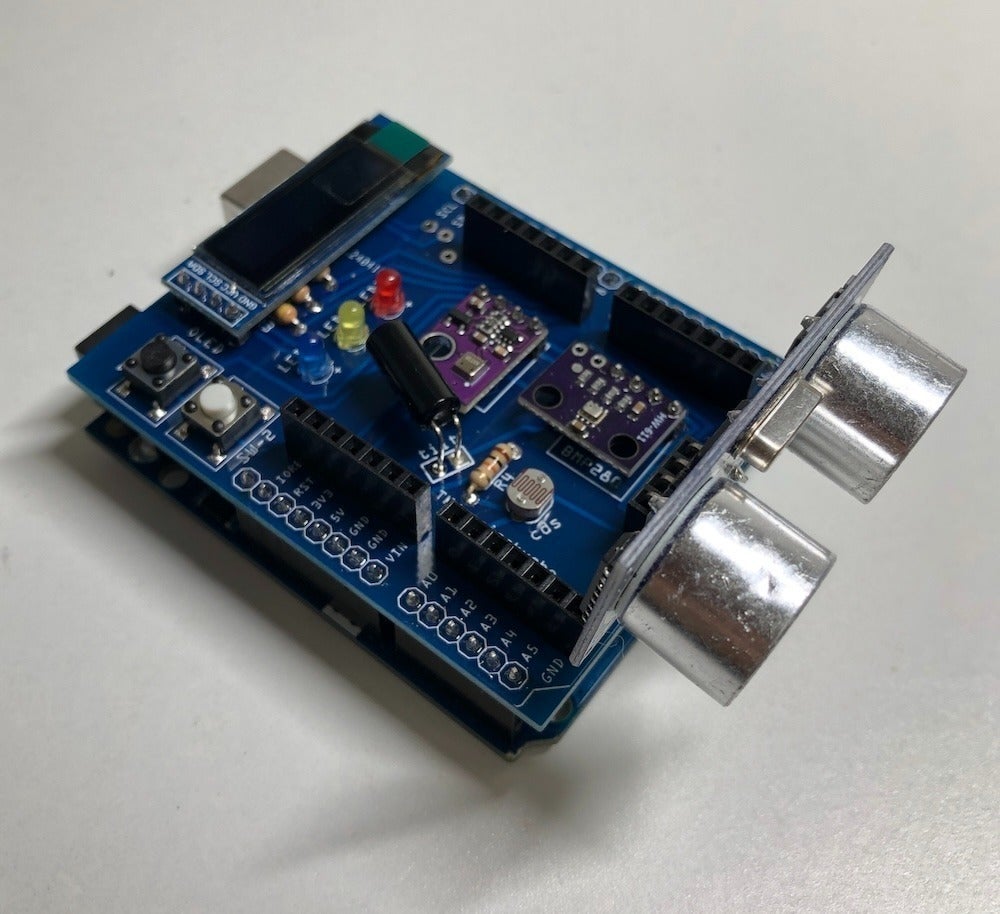

ArduinoUNOに装着してみるとこんな感じ

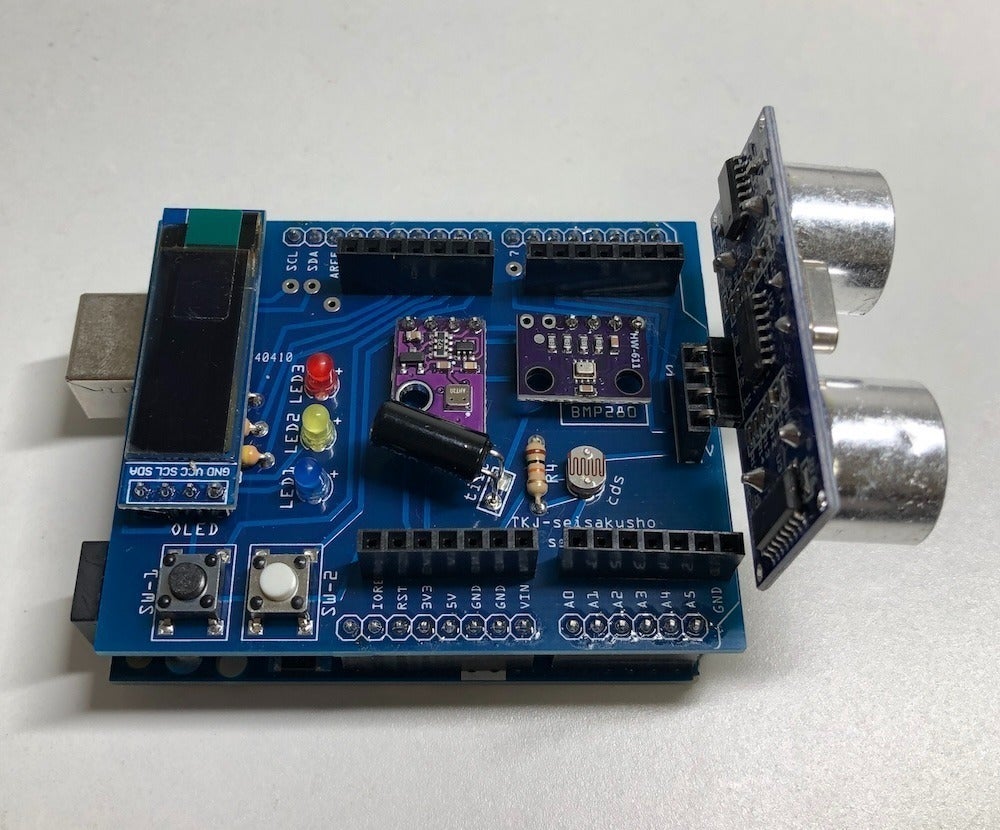

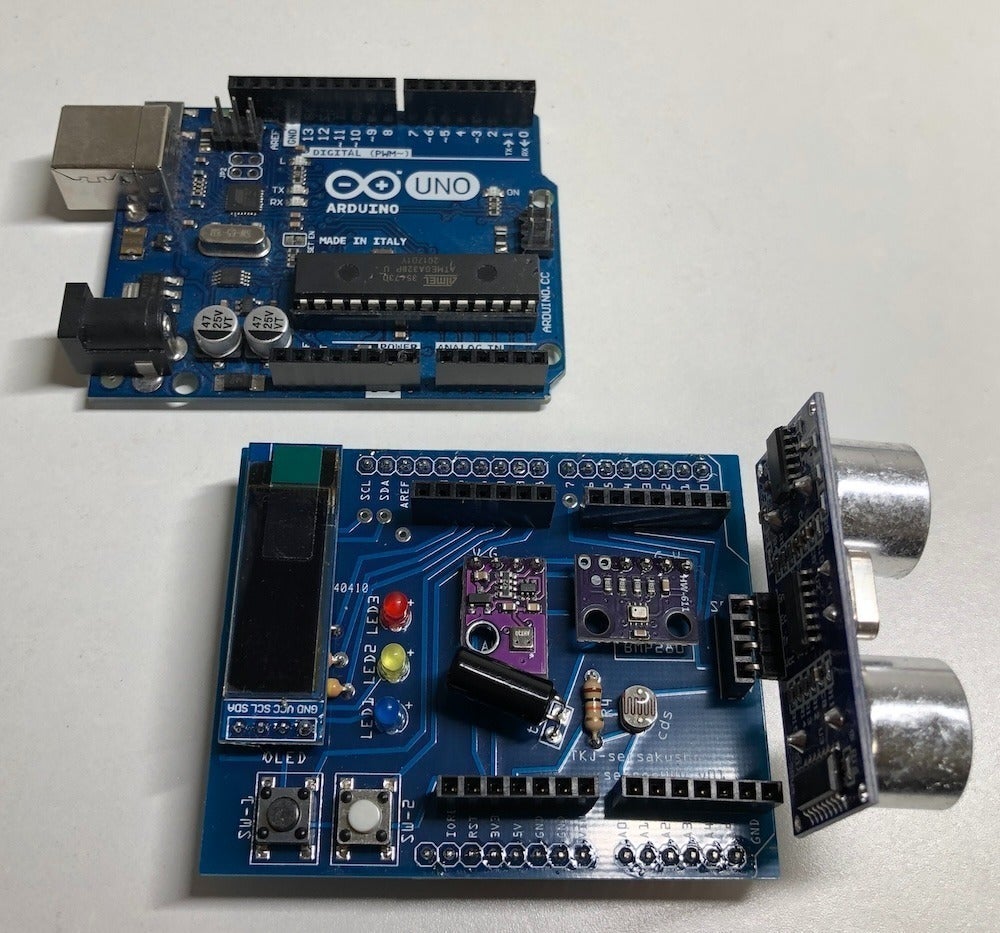

純正のUNO、互換機にも装着してテストしましたが、互換機でも問題なく動作しました。

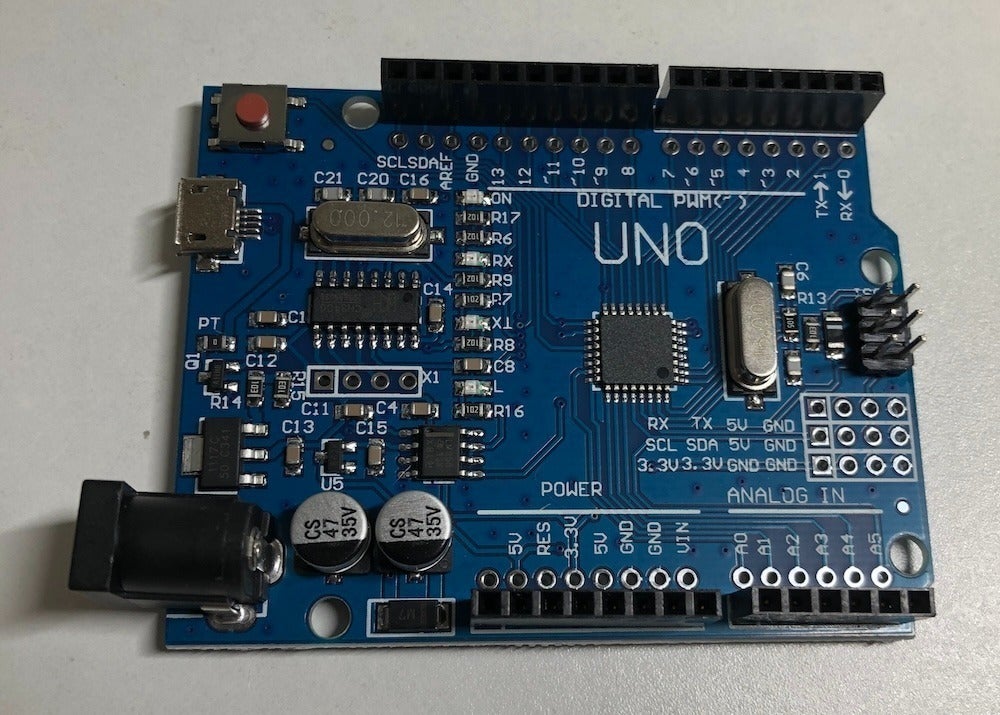

・今回テストした互換機です。
 リターンの一つして設定しています。純正品より安いので、合わせて支援いただけるとすぐに試せます。






 テストプログラム(スケッチ)について、
一通りのテストプログラムをGitHubにアップしています、支援者様にはそのURLをお知らせしますので、パソコン等にダウンロードしていただきArduinoにインストールして下さい。プログラムはセンサー等の動作を確認するだけの機能にしています。組み合わせたり応用プログラムはご自身で作成するなり、ネットで見つけるなりして下さい。そこがArduinoを使う醍醐味だと思っています。

<<内容>>
*LED LED1,2,3を順に点滅させる
*SW SW-1を押下するとLED1が点灯
   SW-2を押下するとLED2が点灯
*tilt  傾けるとLED1が点灯、戻すとLED2が点灯
*AHT 温度と湿度を表示
*BMP 気圧と温度を表示
*OLED 文字を表示
*SR04 距離測定


リターンのご紹介

 リターンに応じて、基板をお届けします。またお礼のメールと今後の開発計画案も併せてお届けします。 完成品と部品での提供の2種類があります。支援入力の際に選択してください。

  完成品(拡張基板と純正UNO)

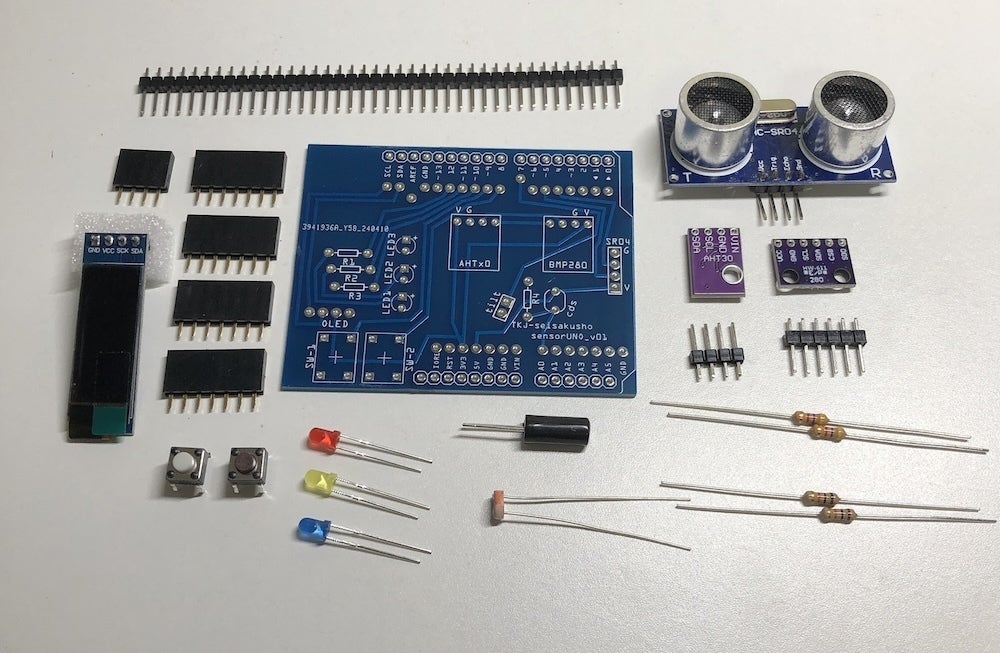

  部品一式

 本品を使うのにプログラムのインストールが必要です、手順や資料を保管したダウンロードサイトをお知らせするので、手順書に従って、インストールしていただきます。

 相当数の部品は事前に確保していますので、プロジェクト終了月になり順次発送いたします。All-in方式ですので、プロジェクト終了月になり順次リターンを発送いたしますので、最後まで待たずにリターンがお手元に届きます。

 支援いただいた資金に関しましては、基板作成・部品調達の支払いと、次のプロジェクトの試作品製作のための資金とさせていただきます。


製品情報・仕様(主なもの)

・気温、湿度センサー AHT30 温度:-40~85度 ±0.3度 湿度: 0-100% ±2%

・気圧センサー    BMP280 気圧:300~1100hPa  ±1hPa

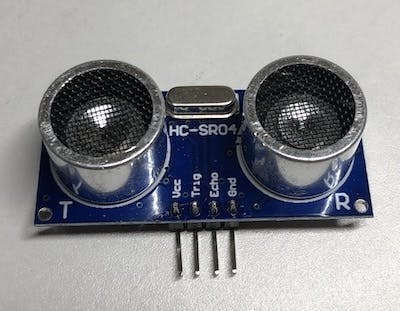

・距離測定   超音波による測距センサー  SR04 測距範囲:2~400cm   (センサー基板正面を中心とした15度の範囲、分解能:0.3cm)


・基板大きさ 65mm×35mm (概ね、ArduinoUNOとほぼ同等サイズ)

 プロジェクト募集終了月になり次第、順次製作・テストし発送予定です。お届け予定期間の2024/12末よりなるべく早くお届けします。 手作り、個人製作なので、コスト削減のため簡易梱包にて発送予定です。よろしくご了承ください。 機能には変わりないですが、お届けする基板・部品の色、形状など変更になる場合があります。


FAQ

Q1. パソコンなしで使えますか?
A1. ArduinoUNOにプログラムを入れるためにパソコンが必要になります。

Q2. パソコンの機種は何が必要ですか?
A2.  win10,win11,Macどちらでも使えます。バージョンも最近のものなら大丈夫です。

Q3. ArduinoUNO以外で使えますか?
A3. UNOに装着する形での使用を考えていますので、UNOで使って欲しいです。
   ただし、コネクタ同士を配線で繋ぐことで、使うことは可能です。

Q4. 部品で購入した際のハンダ付けの難易度は高いですか?
A4.  表面実装のような細かな部品は使っていません、落ち着いて一つ一つ作っていけば、難易度は高くないです。

Q5. 純正品メーカーなどからの周辺機器を製作・販売することへのライセンス関係はどうなっていますか?
A5. Arduinoは設計自体オープンソースで公開されておりライセンスは必要ありません、もともと本品はArduino本体ではありませんので問題はありません。

Q6. 電気用品安全法上の電気用品に該当しませんか?
A6. 5v以下の低い電圧の装置でもありますし、バッテリーなども含みませんので該当しません。

<募集方式について>
本プロジェクトはAll-in方式で実施します。目標金額に満たない場合も、計画を実行し、リターンをお届けします。

<<過去プロジェクト品販売サイト>>
  https://raspi.thebase.in/

<検索タグ>
Arduino アルデュイーノ アルディーノ シールド 拡張 基板



最新の活動報告

もっと見る

コメント

もっと見る

投稿するには ログイン が必要です。

プロジェクトオーナーの承認後に掲載されます。承認された内容を削除することはできません。


    同じカテゴリーの人気プロジェクト

    あなたにおすすめのプロジェクト

    リターンを選択する
    • 700

      プロジェクト応援 私の活動、プロジェクトを応援していただける方を募集 リターンとして ・お礼と今後の開発計画案と以下を併せてお届けします。 ・本プロジェクトに関する資料のダウンロードURL(gitHub)  -回路図・部品リスト、説明書、基板のデータ、ソースファイル  これらの情報があれば、ご自分で製作が可能です。(言語は日本語です。) ・リターンの方法はメールになります。(物品の送付はありません) 「URLはリターンメールに記載します。」 p.s 応援メッセージとして、作って欲しいものなどの要望をいただけるとありがたいです。

      支援者:0人

      お届け予定:2024年12月

    • リターン画像

      1,200

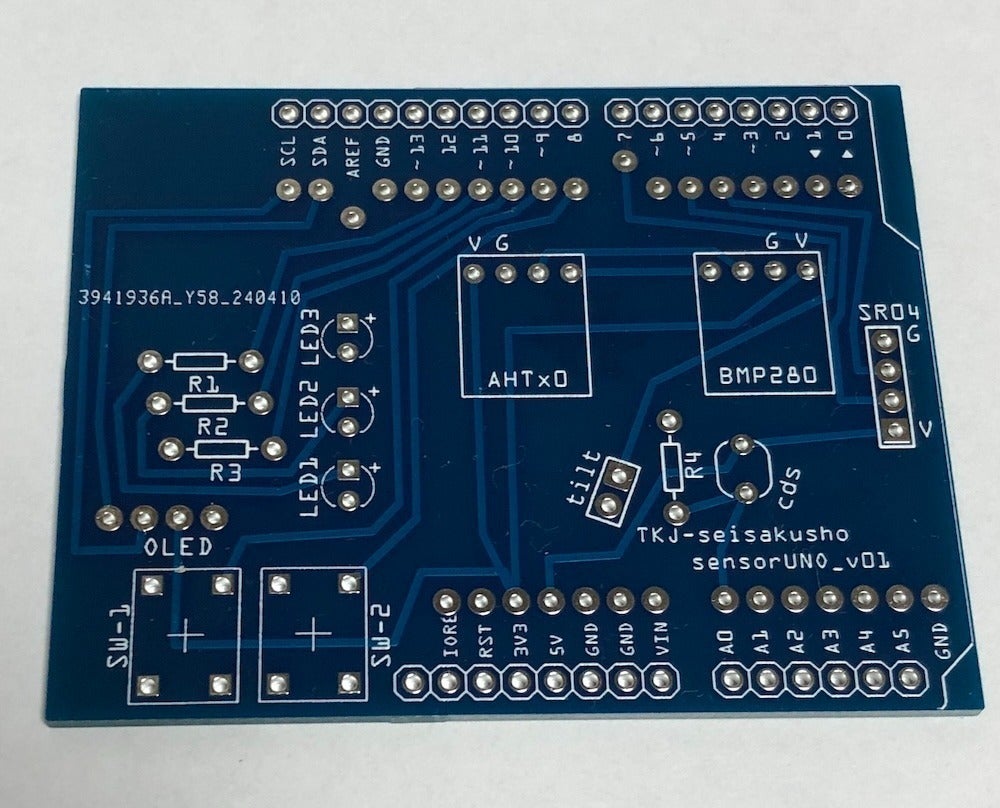

      自分で組み立てたい人用の基板のみです。 特定のセンサーのみ使いたい人や、ある程度部品を持っている人向けです。 写真の基板をお届けしますとともに、 お礼のメールと今後の開発計画案も併せてお届けします。 部品リスト、組み立て説明書、Arduinoで動作させるためのプログラムは指定のサイトからダウンロードしていただき、インストールをしていただきます。 Arduino本体は付属しません。 ・商品サイズ/重量:67mm×54mm×20mm/16g ・取扱説明書(サイトURLを表示)、取扱説明書の対応言語(日本語) 「URLはリターンに同梱する資料をご確認ください」

      支援者:1人

      お届け予定:2024年12月

    • リターン画像

      1,980

      ArduinoUNO互換機です。 写真にはないですが、USBケープル付属します。 純正品より安く始められます。 互換機の機種が変わる場合があります。

      支援者:0人

      お届け予定:2024年12月

    • リターン画像

      3,380

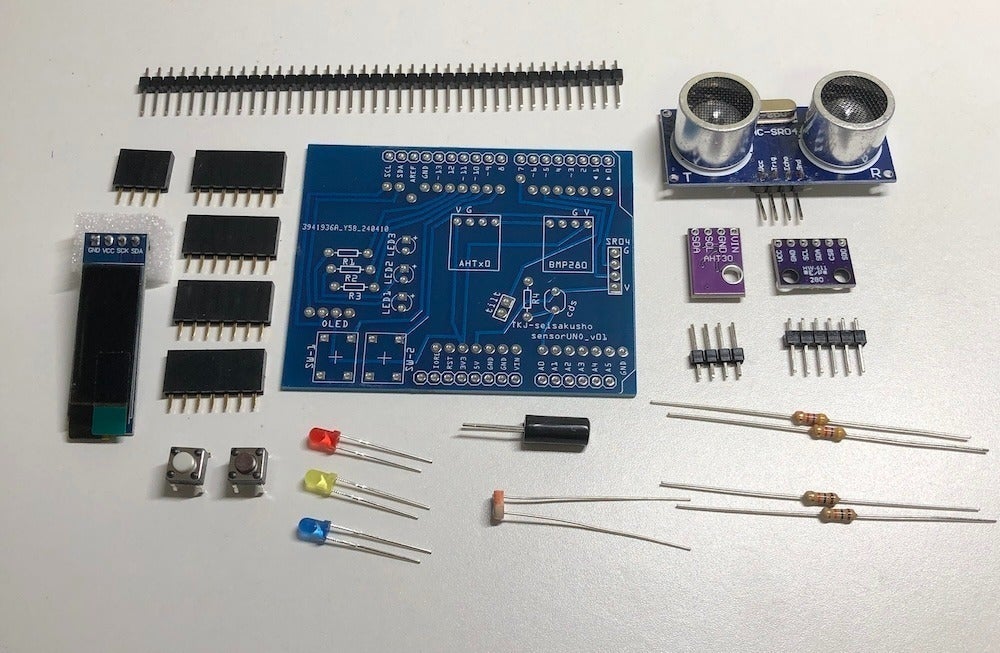

      自分で組み立てたい人用のキットです。 写真の基板と部品一式を届けしますとともに、 お礼のメールと今後の開発計画案も併せてお届けします。 Arduinoで動作させるためのプログラムは指定のサイトからダウンロードしていただき、インストールをしていただきます。 Arduino本体は付属しません。 ・商品サイズ/重量:67mm×54mm×20mm/16g ・取扱説明書(サイトURLを表示)、取扱説明書の対応言語(日本語) 「URLはリターンに同梱する資料をご確認ください」
