自己紹介

私たちは、電子機器やモジュールの設計・開発を行うTANI-Labです。これまで、独自の技術で小型ながら高性能な製品を数多く手掛けてきました。今回のプロジェクトでは、ノイズ対策に特化した「TLP-A300」ノイズフィルタを製品化し、多くの方に届けることを目指しています。

1.本商品のメーカー情報

・製造国：日本

・事業者名：TANI-Lab  代表 谷口祐二

2.商品概要について

・商品サイズ/重量(突起部除く)：49mm×17mm×17mm/25g

  (ケーブルコネクタを除く本体のみのサイズ及び重量)

・デザイン：

・素材：PCB基板、コネクタ：プラスチック、ケース：SLA(Resin)

・使用方法：

製品取扱説明書

製品の特長

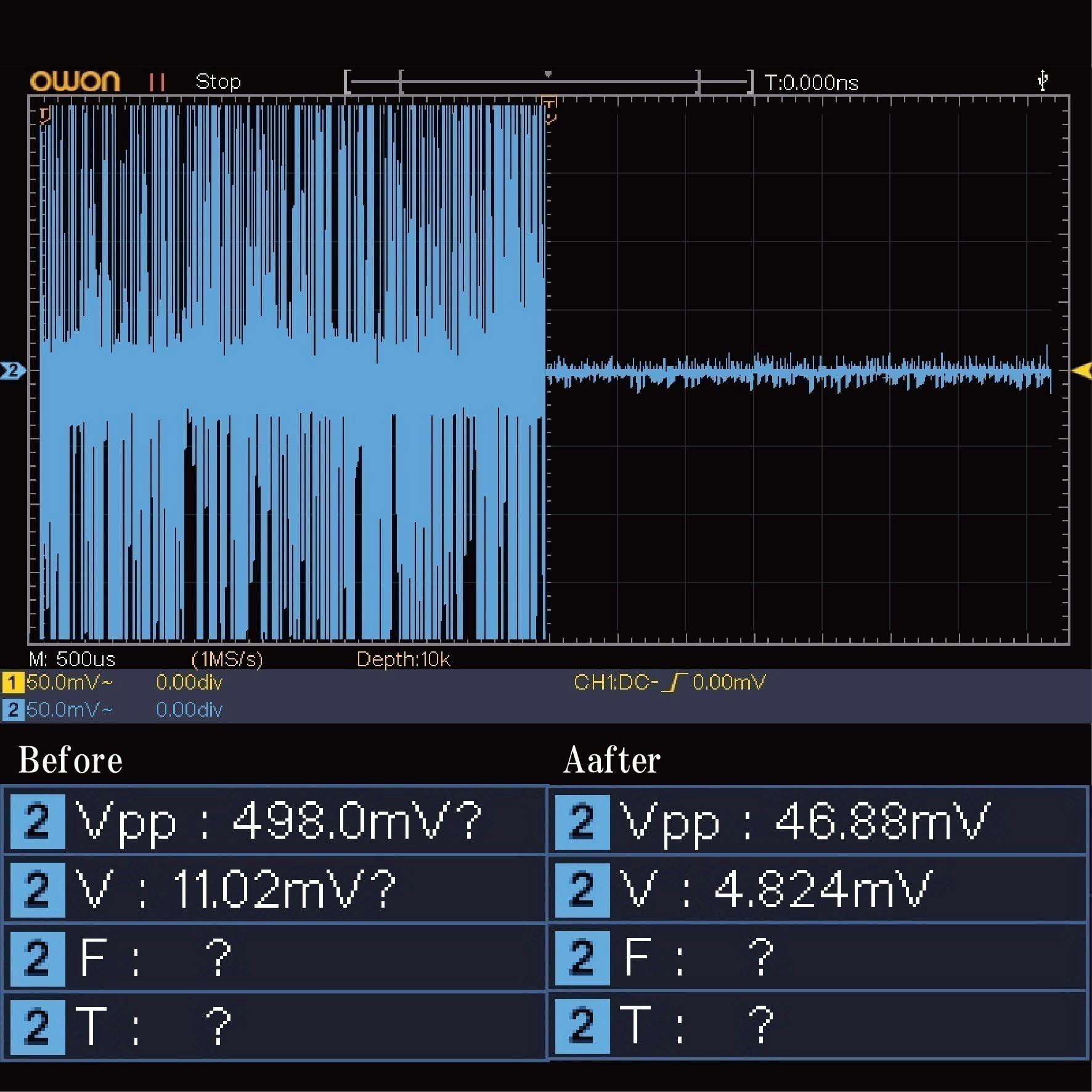

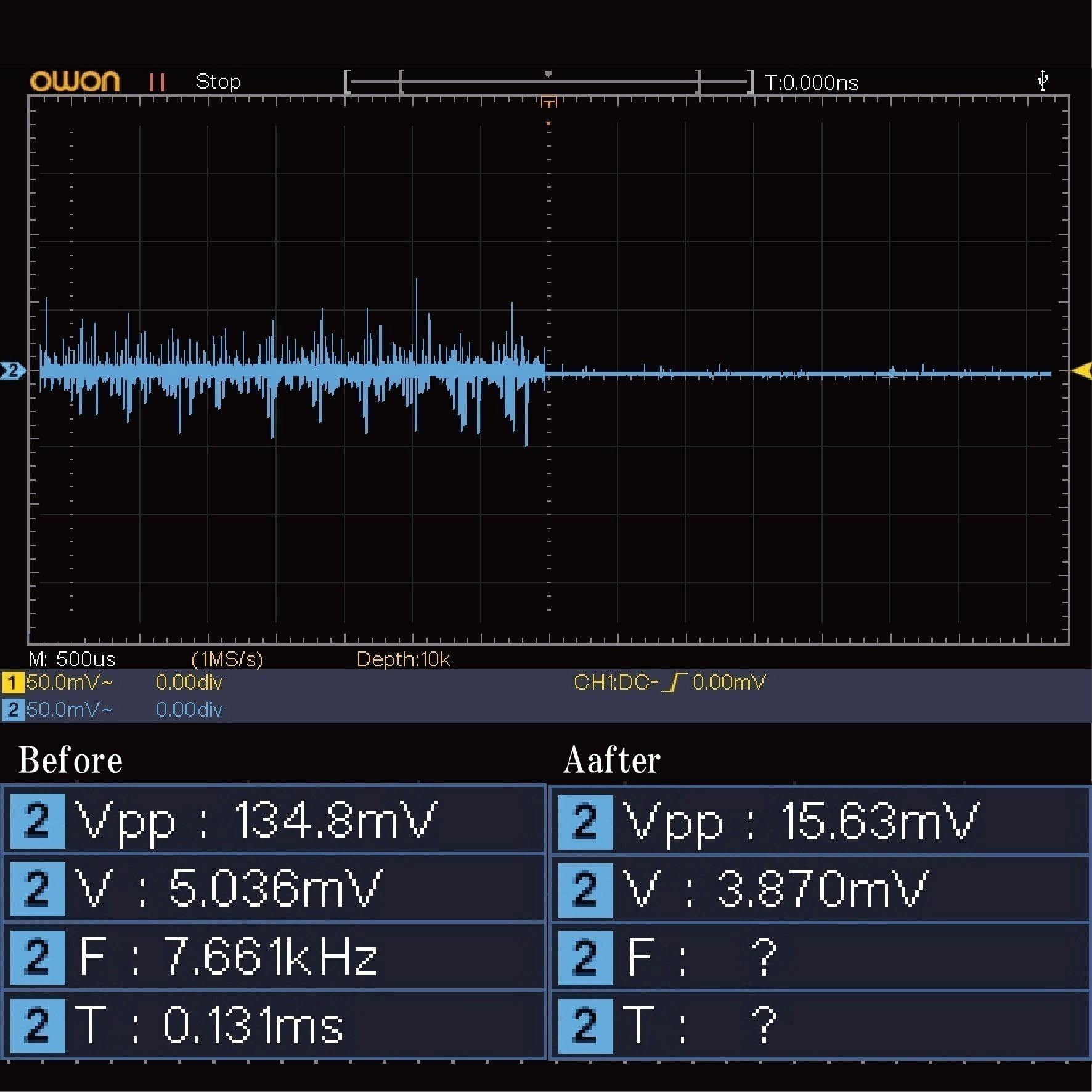

TLP-A300は、電源ラインや信号ラインに発生するノイズを効率的に除去するために設計された高性能ノイズフィルタです。独自の設計により、広範囲の周波数帯域にわたるノイズを低減し、機器の安定動作をサポートします。

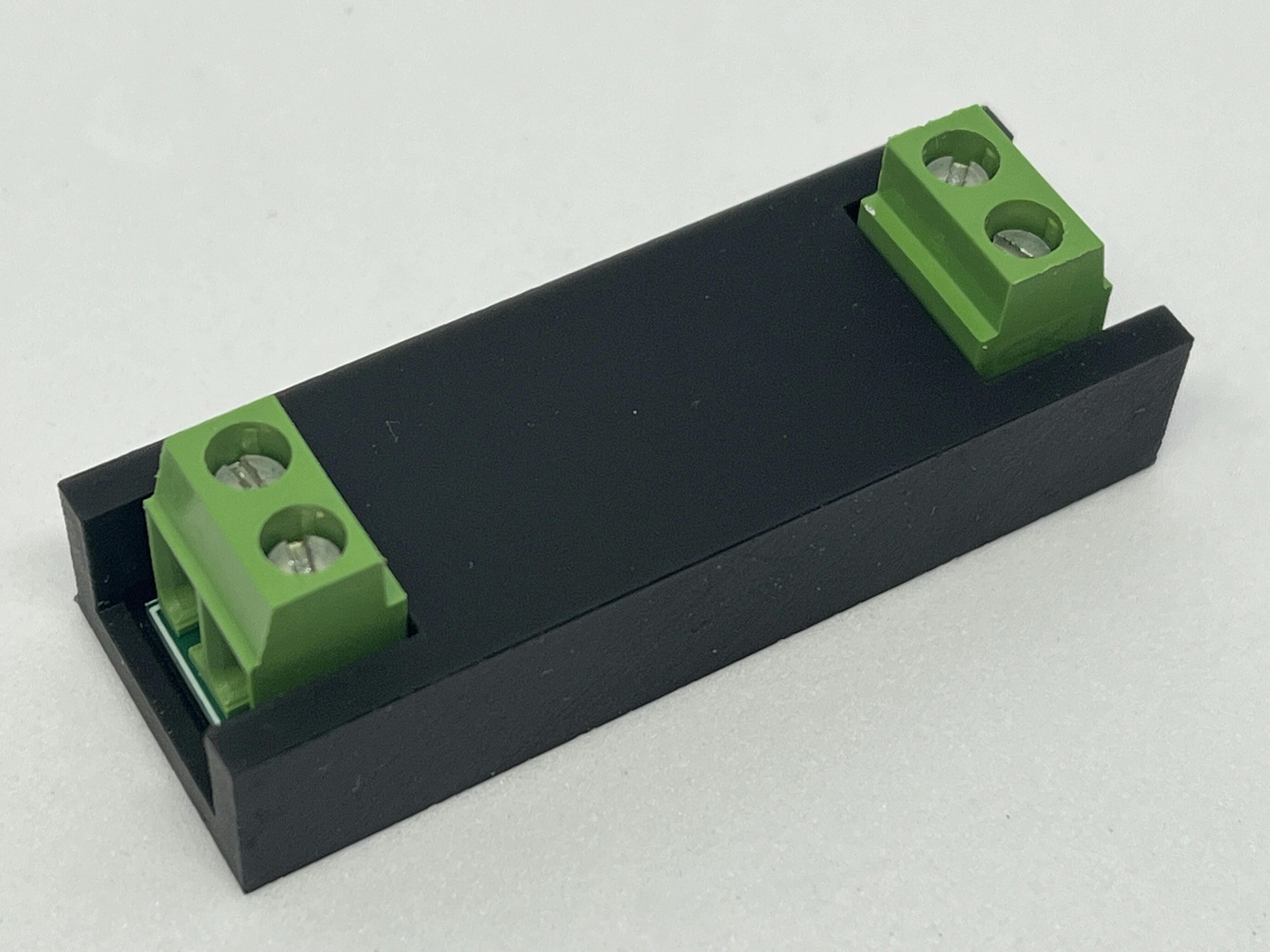

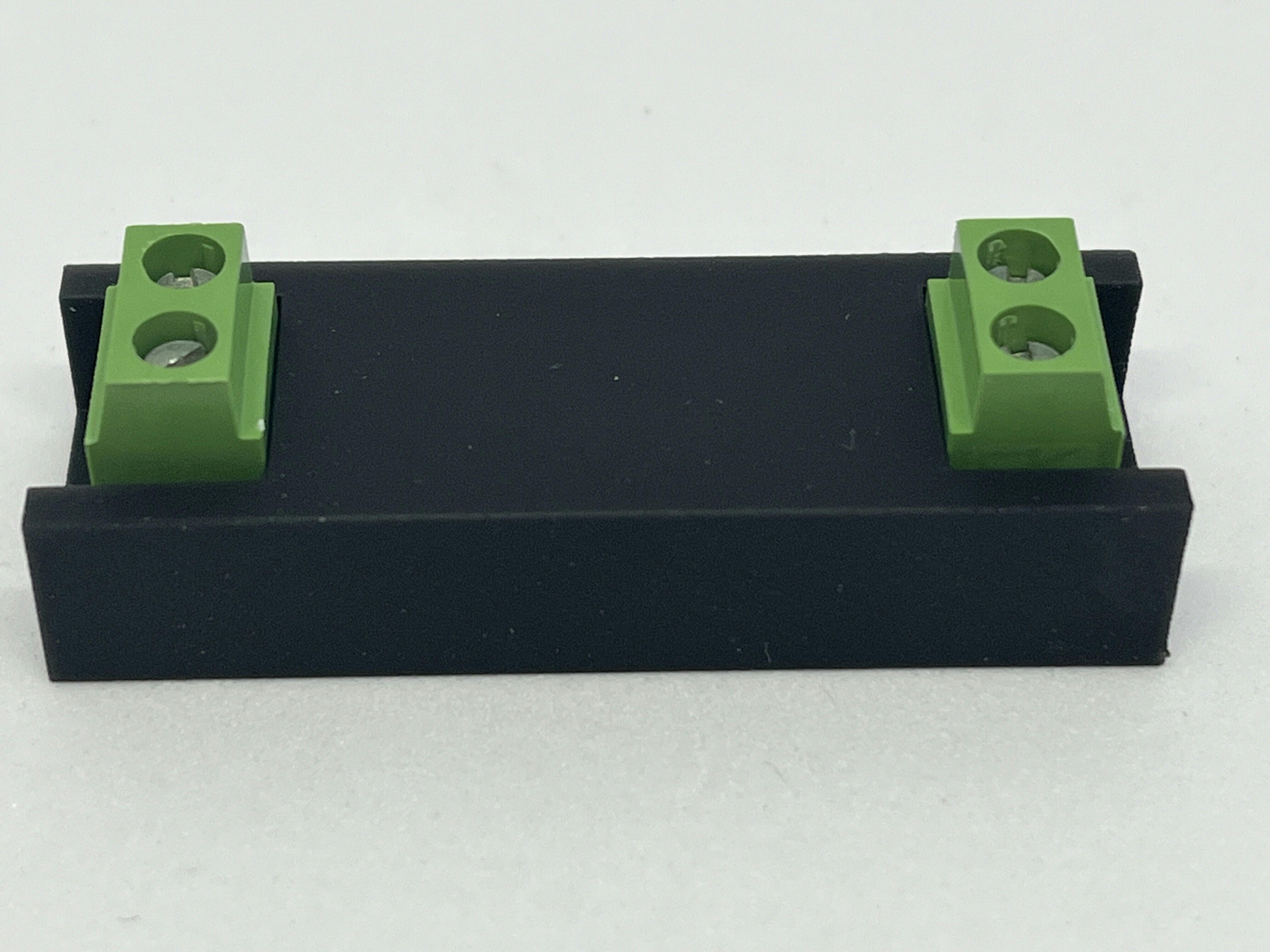

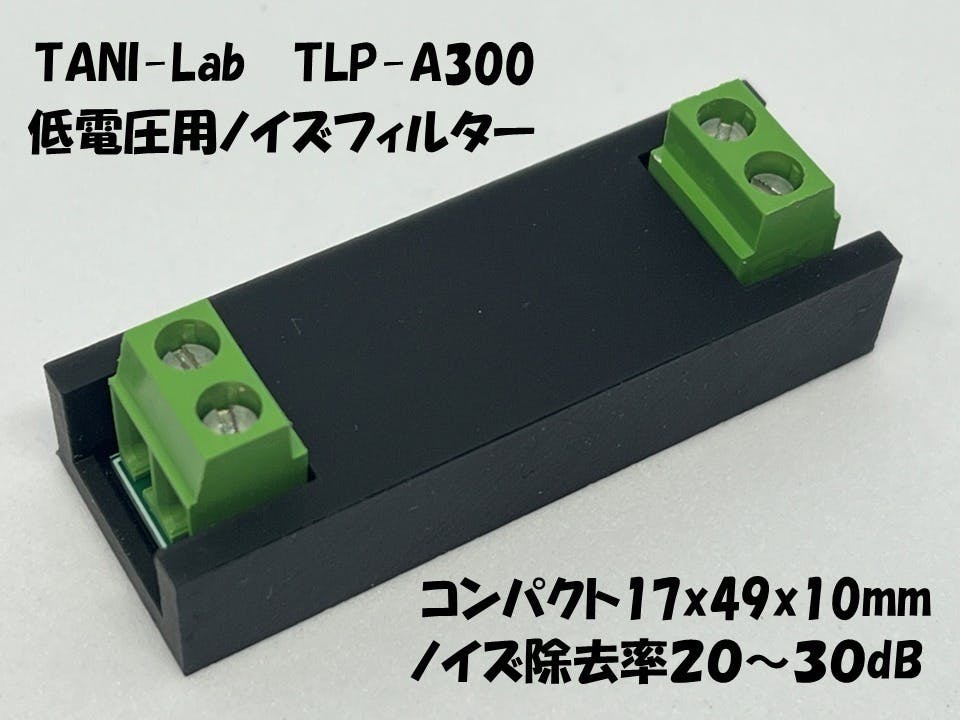

本製品はわずか17mm x 49mm x 10mm(コネクタ突起部除く)のコンパクトなサイズで設計されています。このため、限られたスペースにも容易に設置可能で、さまざまな機器や環境でご使用いただけます。また、上下それぞれに2つずつ端子台を備えており、接続が簡単で信頼性の高い配線が可能です。

TLP-A300は、最大25V8Aの電圧と電流に対応しており、産業用機器から家庭用電子機器まで、幅広い用途にお使いいただけます。優れた部品を使用しているため、長期間にわたり安定した性能を発揮します。

コネクター（端子台）

裏面に幅５ｍｍの溝がある方が下流側になります。以降この溝の事をＫマークと称します。

Ｋマークをうつ伏せ状態で右に置いた場合、左の端子台は奥側が＋端子、手前側が－端子になり、電力の供給元へ接続します。右側の端子台は奥側が＋端子、手前側が－端子になり、電力の消費側へ接続します。

端子台はWurth Elektronik社製、691137710002を使用しています。適切な締め付け圧等は該当製品のデータシートを参照してください。

注意

この製品には逆接保護、過電流、過電圧等の安全装置はついていませんので、接続には十分注意をしてください。

以上が本製品の取扱説明書となります。ご不明な点がございましたら、DMでお問い合わせください。

TANI-Labから出荷されている商品についての重要なお知らせがTANI-Labの公式ブログ最初の投稿に記載されていますのでよく読んで理解してご利用ください。

このプロジェクトで実現したいこと

USB通信や電源ラインに発生するノイズは、多くの電子機器に影響を与える課題です。TLP-A300は、コンパクトな設計ながら25V8Aの高い絶対定格を持ち、ノイズを効果的に抑制します。本プロジェクトでは、このノイズフィルタを開発・量産し、DIY愛好家や産業分野の技術者に信頼性の高いツールを提供します。

プロジェクト立ち上げの背景

電子機器がますます高性能化・小型化する中、ノイズ対策は重要な課題です。特に、限られたスペースで確実なノイズ抑制が求められる場面で、既存の製品では対応が難しいことがあります。そこで、軽量かつ高性能なノイズフィルタとしてTLP-A300を設計しました。これまでの開発経験を活かし、多くの方々に役立つ製品を提供したいという思いから本プロジェクトを立ち上げました。

現在の準備状況

TLP-A300の設計および試作はすでに完了しており、最終評価段階に進んでいます。特に、小型ながら効果的なノイズ除去性能を確保するため、共通モードチョークやフェライトビーズを最適化しました。クラウドファンディングを通じて量産化に必要な資金を募り、2025年春の出荷を目指しています。

スケジュール

2024年12クラウドファンディング開始

2025月1 クラウドファンディング終了

2025月2 最終試験及び量産開始

2025月3 リターン順受発送

部品メーカーの在庫状況によりリターン発送が前後する可能性があります。

リターンについて

クラウドファンディングにおけるリターンは、製品の購入という形でご提供いたします。

付属品はございません。

製品は、材料の確保および製造が完了次第、順次納品いたします。早期購入特典をご利用いただくことで、大幅な割引価格で高性能な製品を手に入れるチャンスです。ご支援をお待ちしております。

最後に

TLP-A300は、ノイズ対策の課題に悩むすべての方に新たな可能性を提供する製品です。そのコンパクトな設計と高性能は、DIY愛好家からプロのエンジニアまで幅広いニーズに応えます。このプロジェクトは、私たちTANI-Labが長年培ってきた技術と情熱の結晶です。ノイズに悩まされない未来を一緒に作り上げましょう！皆様のご支援がこの製品の実現につながります。ぜひ応援よろしくお願いいたします！
