ラズベリーパイ(Raspberry Pi)による電子工作を広めたいです。そのために、ちょっとした不便を解消できるものを開発していきたいと考えています。
私は、インフラ系のシステム開発部門に勤務、業務知識を生かすとともに60才前に始めたpythonでプログラミングをしています。主にRaspberry Pi （ラズパイ）での開発を主にしています。 ラズパイによる電子工作の楽しさを広めるため、ちょっと生活を便利にするためのものを開発していきたいと考えています。 自宅では、ラズパイが7台常時稼働しており、主なものは下記のとおりです。学習リモコン3台、駐車場監視1台、寝室用しゃべる時計1台、愛犬用自動ドア1台他
このプロジェクトで実現したいこと
ラズベリーパイ(RaspberryPi)などの機器を特定の時間だけ電源を入れたい場合や、1時間に10分だけ電源を入れたいなど電源制御が可能となる基板です。USBの電源制御なので、ラズパイ以外のUSBから電源を取るようなものなら使用可能です。
UPC ( USB-Power-Controller : USB電源制御装置)
◼️機能概要
・指定時間後にUSB電源をON
・指定時間後にUSB電源をOFF
・指定時間周期に指定時間だけUSB電源をON
・指定時間周期に指定時間だけUSB電源をONを指定回数実施
などの設定が可能です。
◼️使用可能機器
・USB電源で動作するもので、2A程度以下の機器
(例)
Raspbrry Pi ZeroW,WH,Zero2
Raspbrry Pi 2B
Raspbrry Pi 3B
Raspbrry Pi 3B+
Raspbrry Pi 4B
Ardiuno
◼️使用例
・ラズパイを使ったセンサーによる環境測定を1時間周期で測定し、保存およびサーバーに通信する。
・ラズパイを使ったセンサーによる環境測定を夜間0時から6時まで、1時間周期で測定したい場合。
・ラズパイを防犯機器として使用して、深夜0時から6時まで電源を入れたい場合。
・昼休憩時間などの特定の時間にラズパイを起動し、音楽を流したい場合。
などなど
また、ラズパイを組み込み装置に入れたりすることも可能です

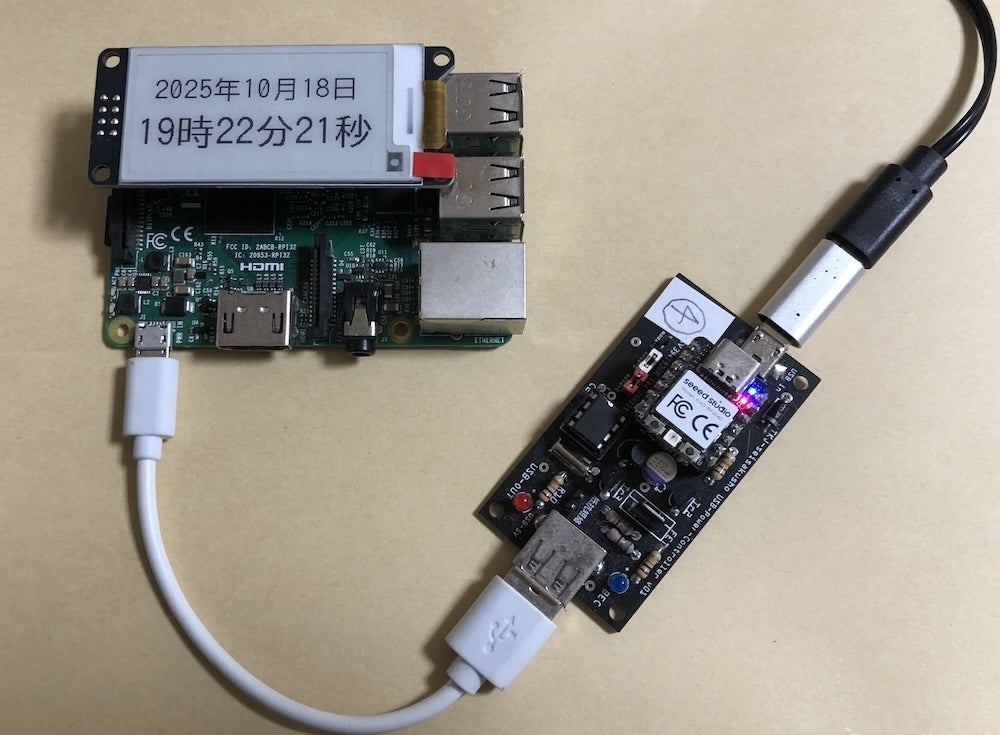

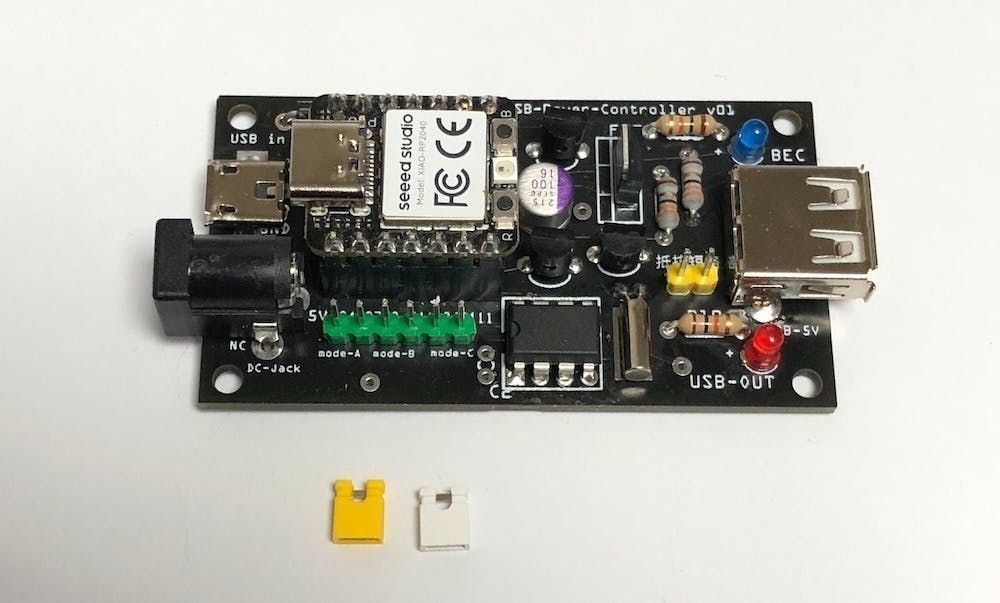

UPC試作機にラズパイ3Bを接続
毎日19時21分に電源ONし、起動したラズパイがNTPから時刻を読み取り、ePaperに日時を表示させている。
9月の始めから行なっているが、10秒以上ズレることはない。
こだわり・特徴

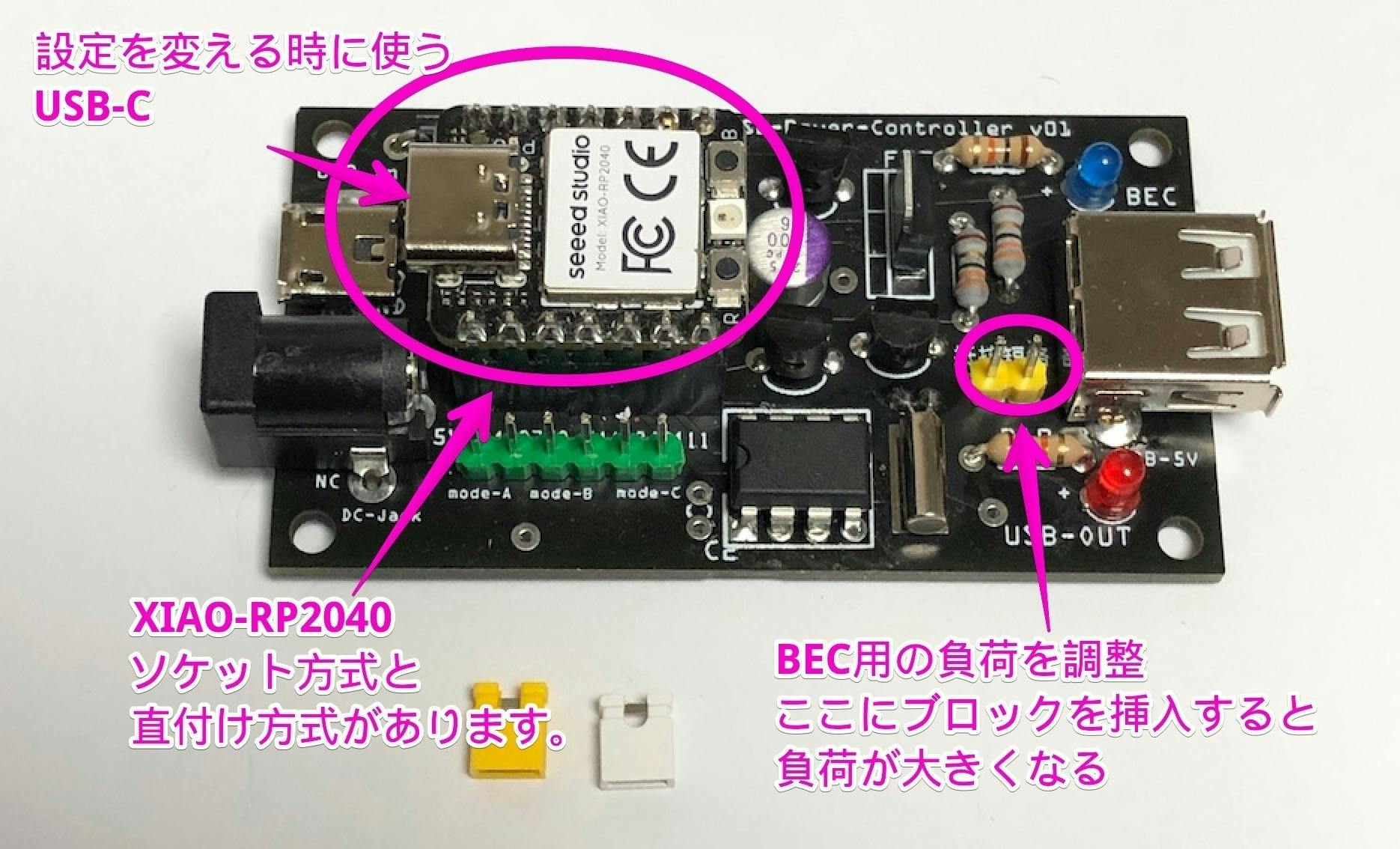

UPC ( USB-Power-Controller : USB電源制御装置) は小型化、低価格化のため、表示は最小限にしていますし、設定用の機器はなく設定ファイルをThonnyなどで書き換えることにより行うようにしています。モード設定のみターミナルプロックで設定します。
部品を最小限にして、故障確率を減らしたのと、消費電力を少なくなるようにディープスリープを使ったプログラミングにしています。
また、低価格化のため安価な水晶とRTCを使用しています。このため校正前は個体差にもよりますが、日差±10秒前後の時刻誤差がありますが、誤差補正を行うことにより週差1秒程度にすることが可能です。仮にラズパイを指定時間起動に使う場合でも1分程度の余裕を設けていただくと1ヶ月程度は問題なく動作することを検証しています。
通常このような基板の制御にはC言語を使われていますが、本品はMicroPythonで記述しています。ソースファィルも提供しますので、ご自身での改造も可能です。

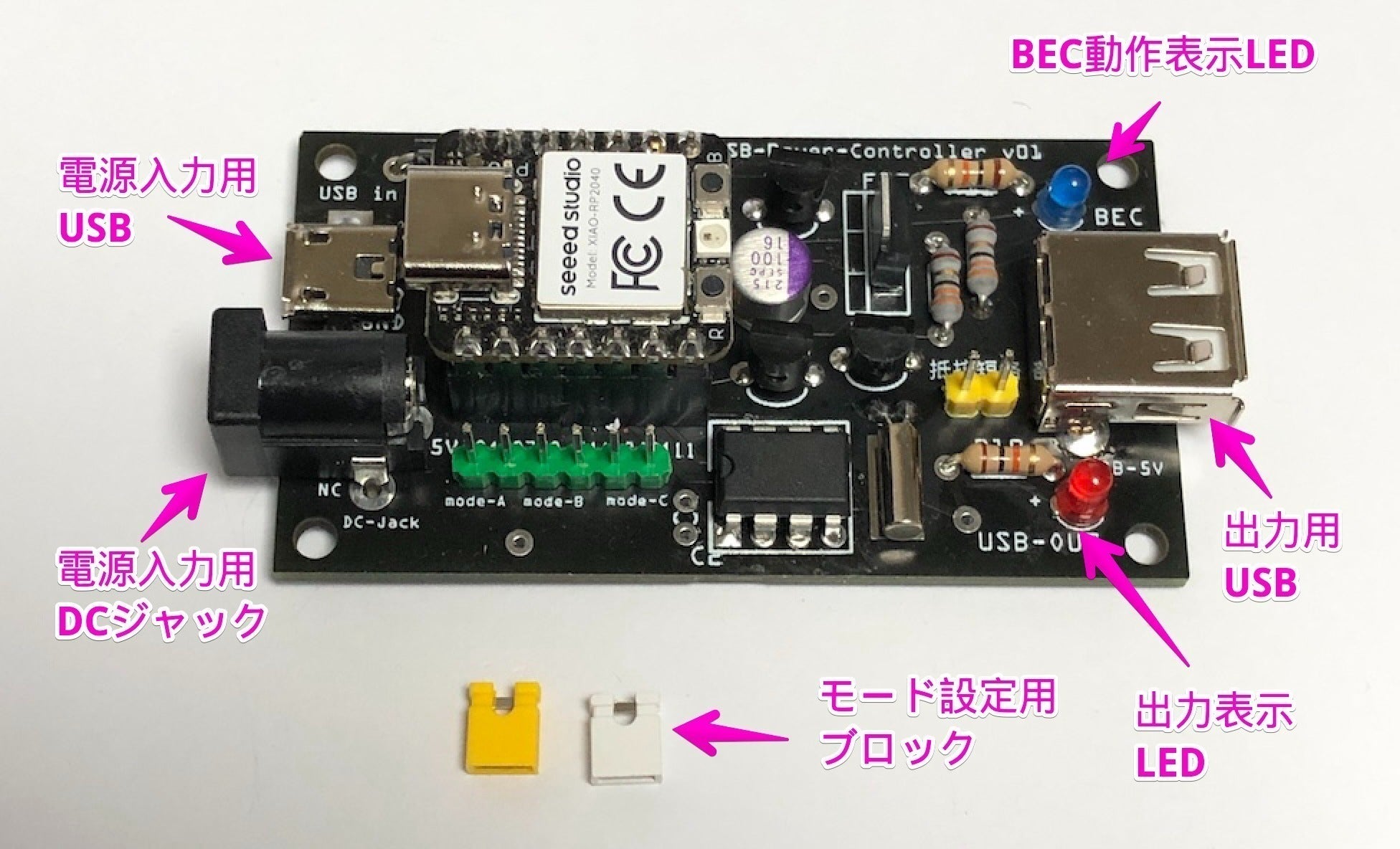

電源端子はmicro-Bと、5v-DCジャックタイプの電源も使用可能ですので、余っているACアダプタが使えます。(5V2A程度センタープラスタイプが必要)
リターンについて

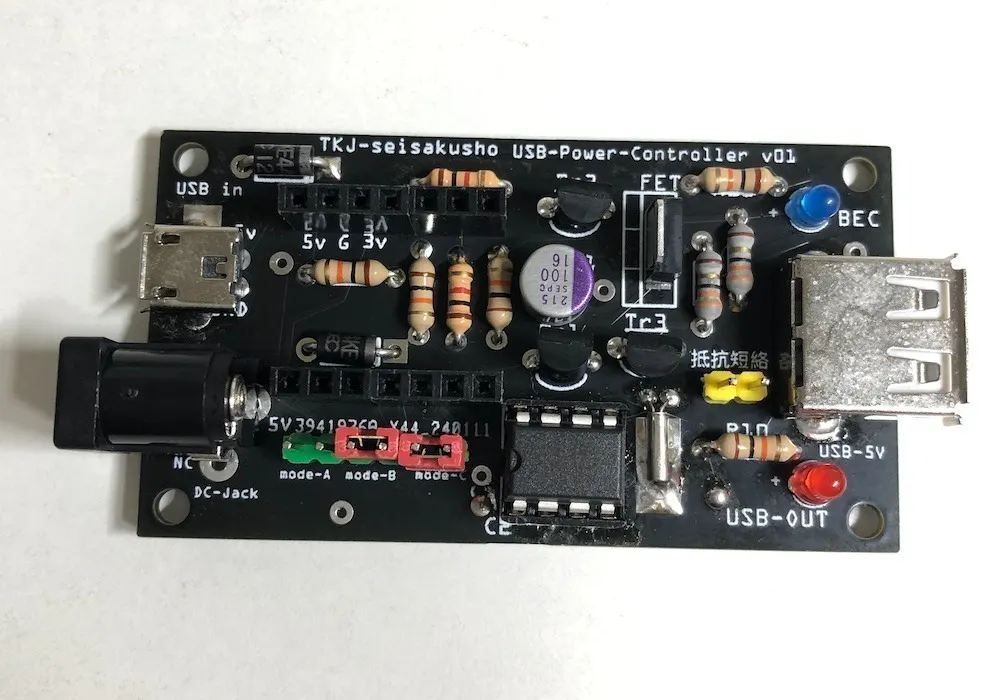

リターンに応じて、基板をお届けします。
またお礼のメールと今後の開発計画案も併せてお届けします。

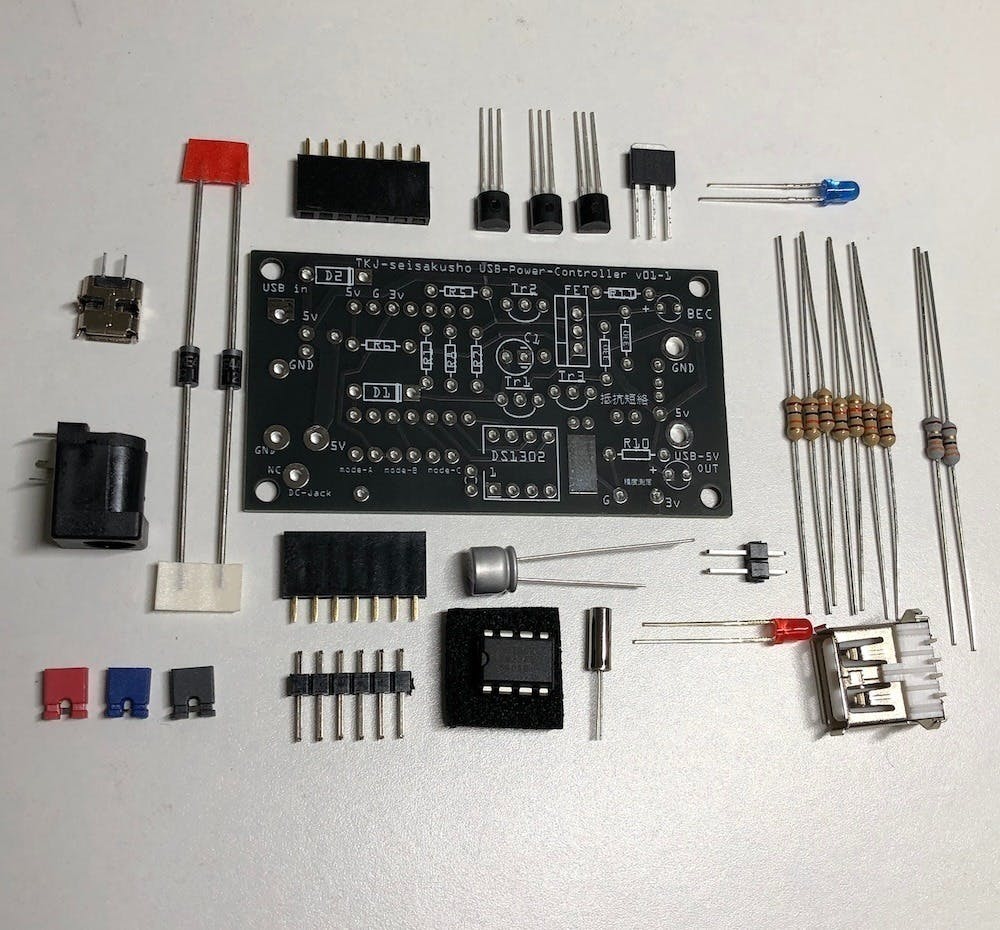

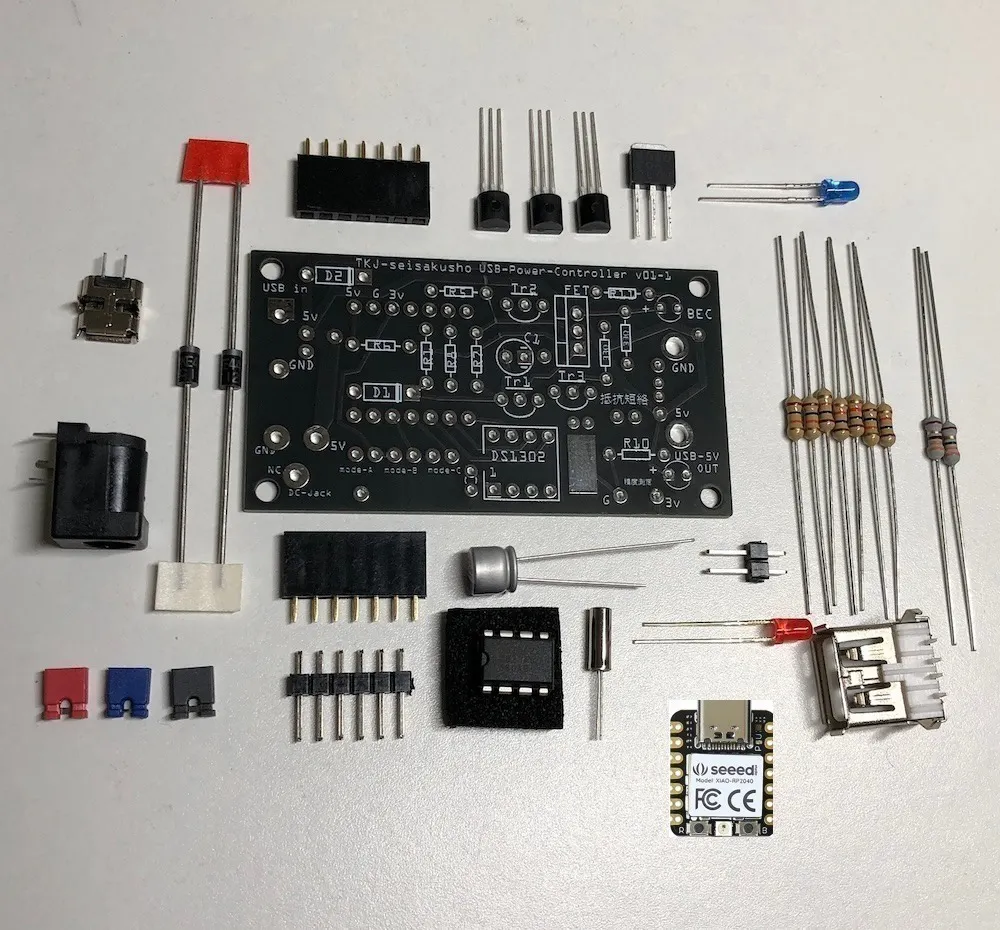

完成品と電子工作用にキットを用意しています。お好きな方を選んでご支援ください。

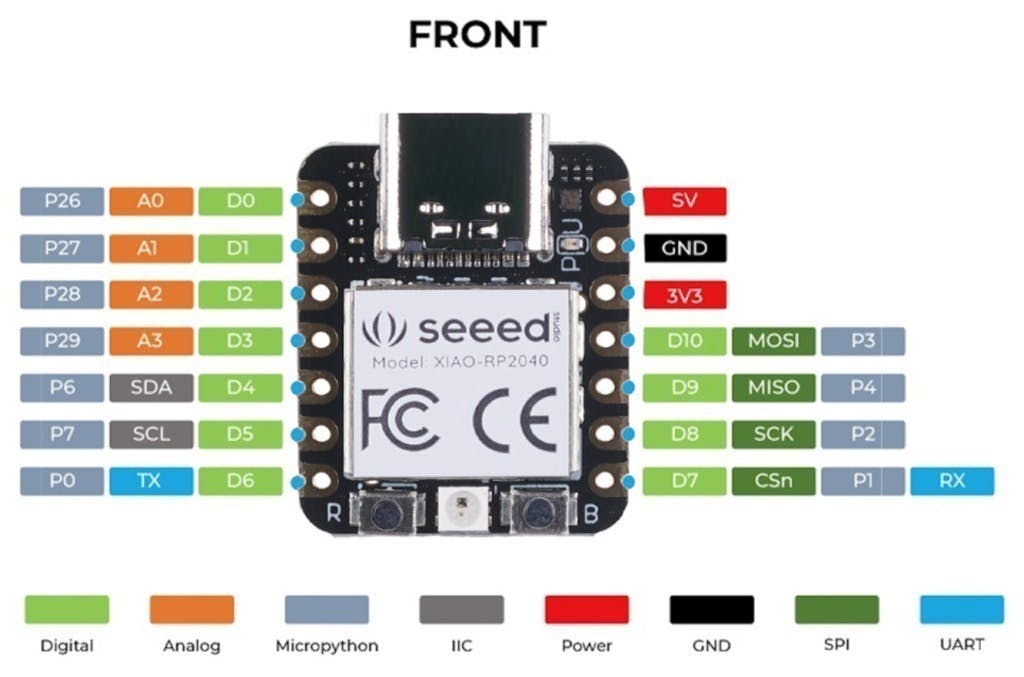

本品を使うのにシステムの設定とプログラムのインストールされたSeeed XIAO RP2040が必要です、手順や資料を保管したダウンロードサイトをお知らせするので、手順書に従って、インストールしていただきます。
直ぐに使いたい、時間に余裕がない、インストールに自信が無い方には設定済みのSeeed XIAO RP2040も提供します。その際は、Seeed XIAO RP2040も合わせて支援してください。
部品は事前に確保していますので、プロジェクト終了月になりましたら順次発送いたします。最大でも1ヶ月以内にはお届けできます。 「All-in方式」ですので、必ず手元に届きます。
支援いただいた資金に関しましては、基板作成・部品調達の支払いと、次のプロジェクトの試作品製作のための資金とさせていただきます。
仕入れ費：3000円(基板作成代)、4000円(部品代:限定分)、手数料：約3000円(余りは次回試作品の費用にさせていただきます)/10000円売上があった場合

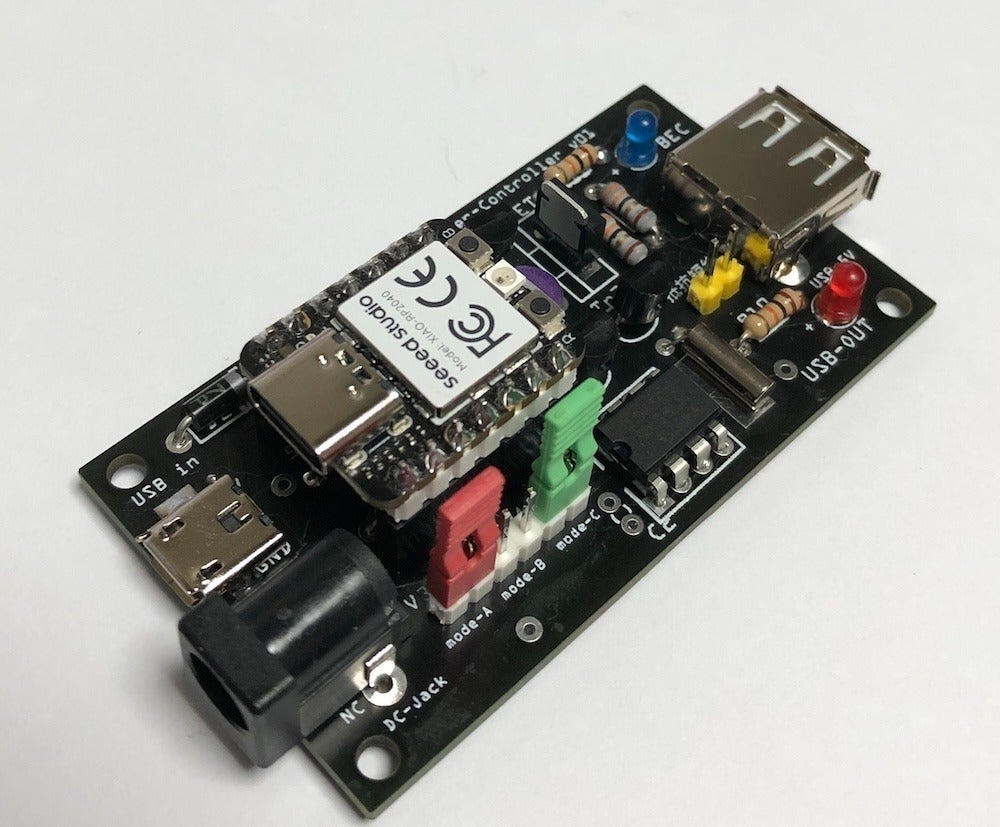

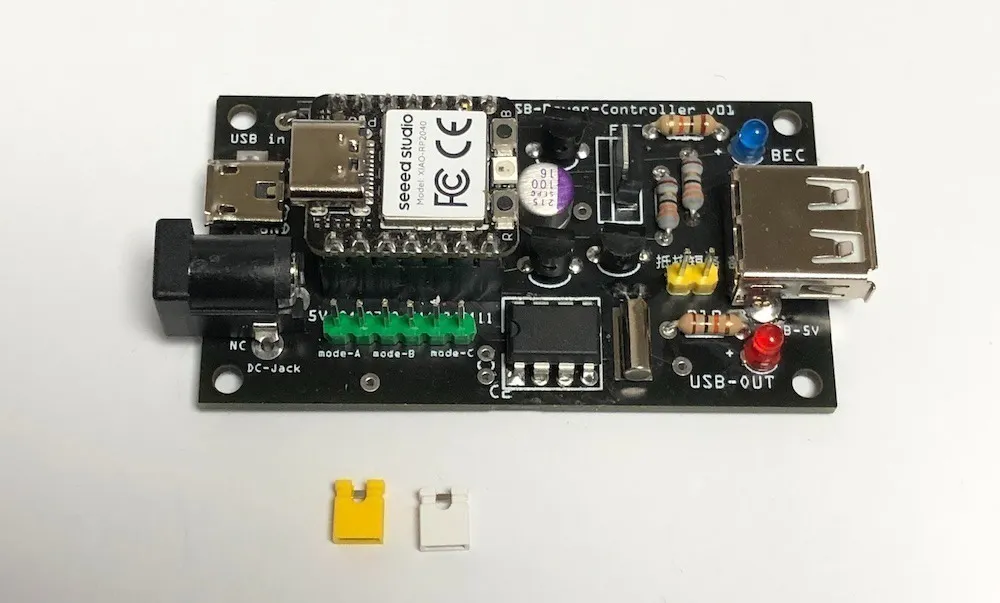

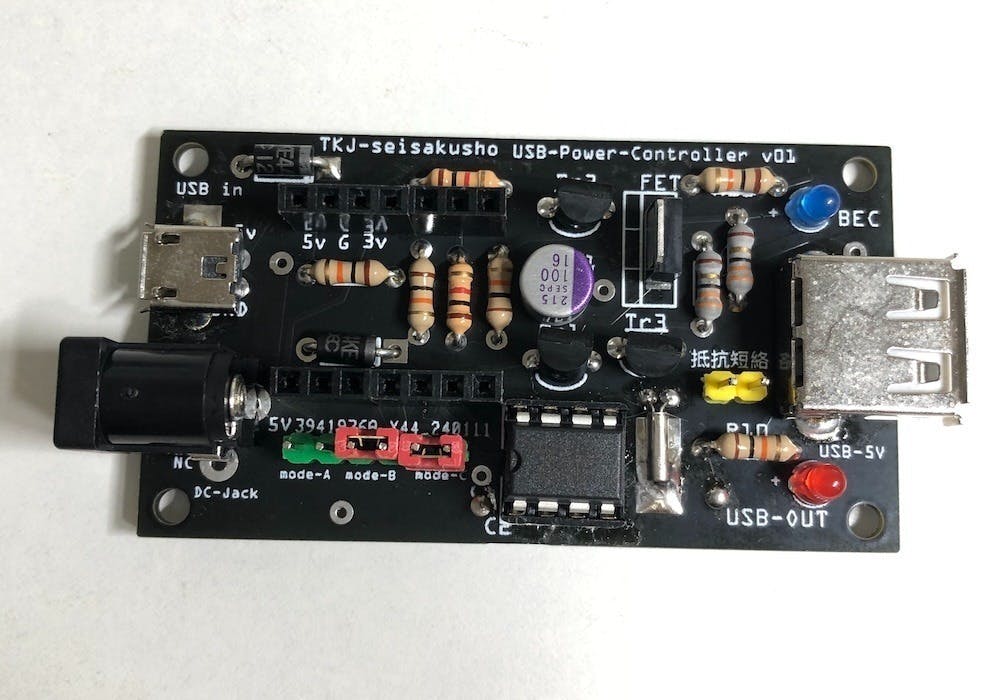

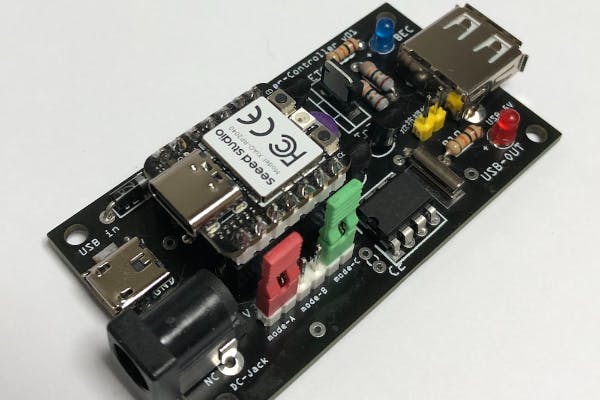

製品情報・仕様 UPC ( USB-Power-Controller : USB電源制御装置)
商品サイズ/重量： 65mm * 35mm * 20mm 30g
入力 : DCジャック、USB-microB
出力 : USB-A
プロジェクト募集期間終了月になれば、順次製作・テストし発送予定です。なるべく早くお届けします。 All-in方式ですので、必ずリターンがお手元に届きます。
手作り、個人製作なので、コスト削減のため簡易梱包にて発送予定です。よろしくご了承ください。 機能には変わりないですが、お届けする基板・部品の色、形状など変更になる場合があります。
・取扱説明書の有無、取扱説明書の対応言語
あり、日本語 ネットで公開しています。詳しくはGitHubに資料があります。
https://github.com/momorara/UPC/tree/main
・保証の有無、保証の適用条件、保証期間
通常使用での故障について、購入後半年は交換対応いたします。
<<本商品のメーカー情報>>
・メーカーと製造国が同じ場合：日本
・メーカーが個人の場合：TKJ製作所(個人事業主)
<<ソフトウェアの動作環境:特商法上の記載>>
当該ソフトウェアの動作環境は以下の通り
ソフトウェアを使用できるOSの種類
>>microPython用ファームウェア
CPUの種類
>>Seeed XIAO RP2040
<<募集方式について>>
本プロジェクトはAll-in方式で実施します。目標金額に満たない場合も、計画を実行し、リターンをお届けします。
