はじめに・ご挨拶

　ラズベリーパイ(Raspberry Pi)による電子工作を広めたいです。そのために、ちょっとした不便を解消できるものを開発していきたいと考えています。

プロダクトのご紹介

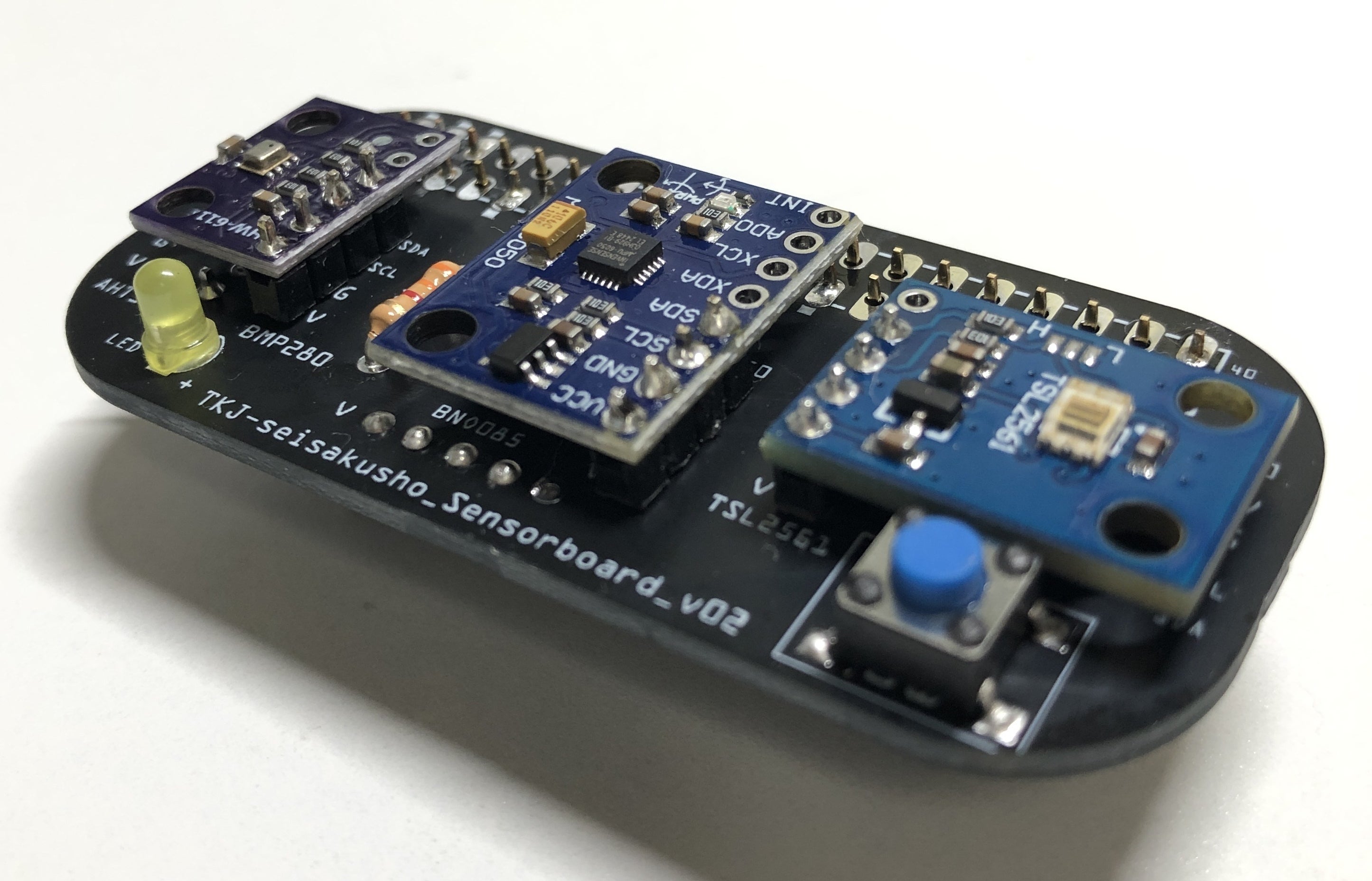

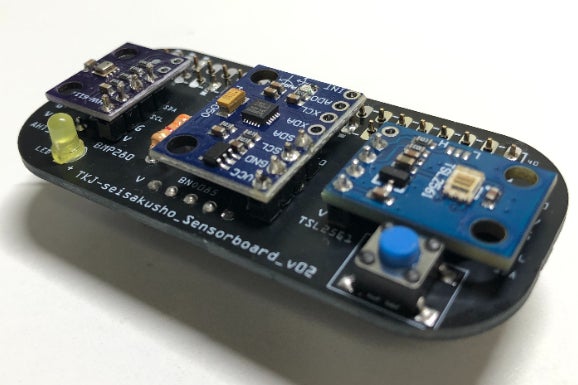

　ラズパイを手に入れて、Ｌチカとかやってみたけれど、さて次は何をしようと悩んでいたら、センサーをやってみましょう。部品から揃えてやるのもいいですが、サクッと初めてpythonでプログラミングをやりたいならこの基板が良いです。センサーを個別に買うより手軽です。　

・気象観測関係　気温、湿度、気圧センサー
・環境測定　　　振動センサー(3軸加速度、3軸ジャイロ)、照度センサー

基板追加製造に伴い、バージョンが変わり、部品の配置、パターンが変わる場合がありますが、機能的には同じです。コネクタタイプと直付けタイプがあります。気温・湿度センサーのAHT30はラズパイの発熱の影響を受けないようにケーブル接続になります。

こだわり・特徴

　手作りによる製作ですが、一つ一つ製作し、試験、検品したものをお届けします。全て検品して発送いたしますが、万が一初期不良が発生した場合、及び通常使用で半年以内に故障した際（ただし、SDカードは対象外）には、使用状況の報告とともに返品いただければ、交換いたします。その際の送料はご負担ください。　

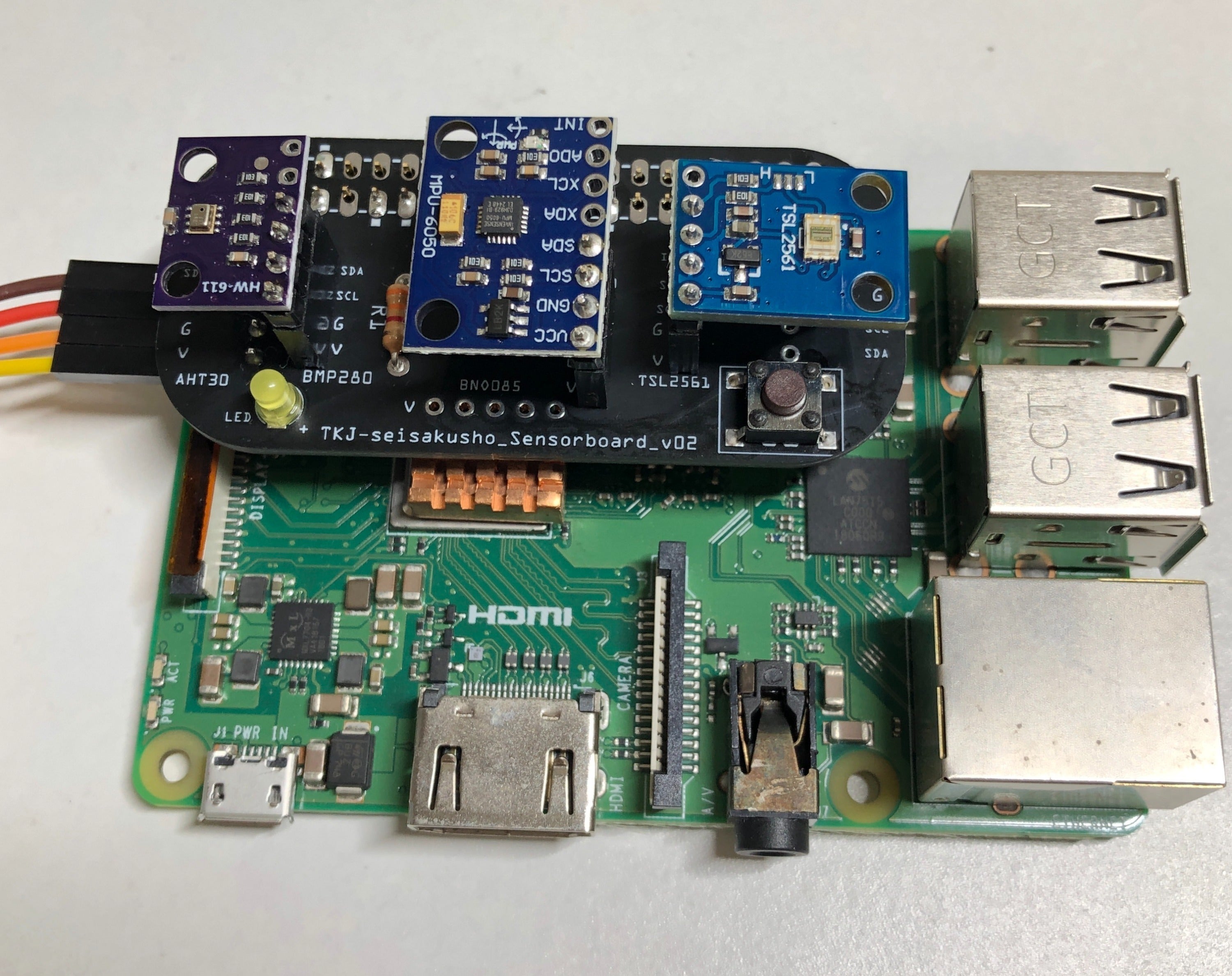

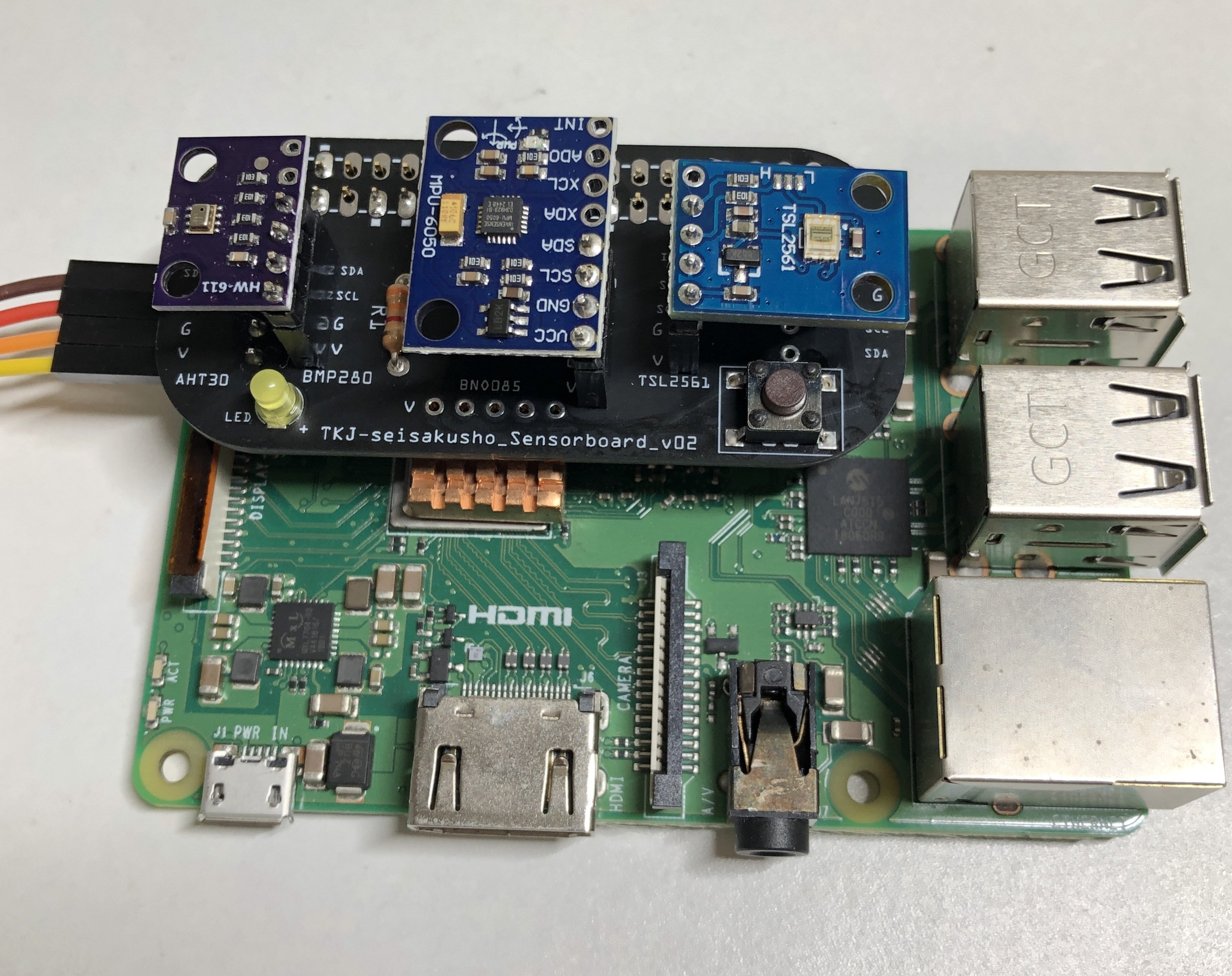

Raspberry Pi 3Bに装着してみるとこんな感じ

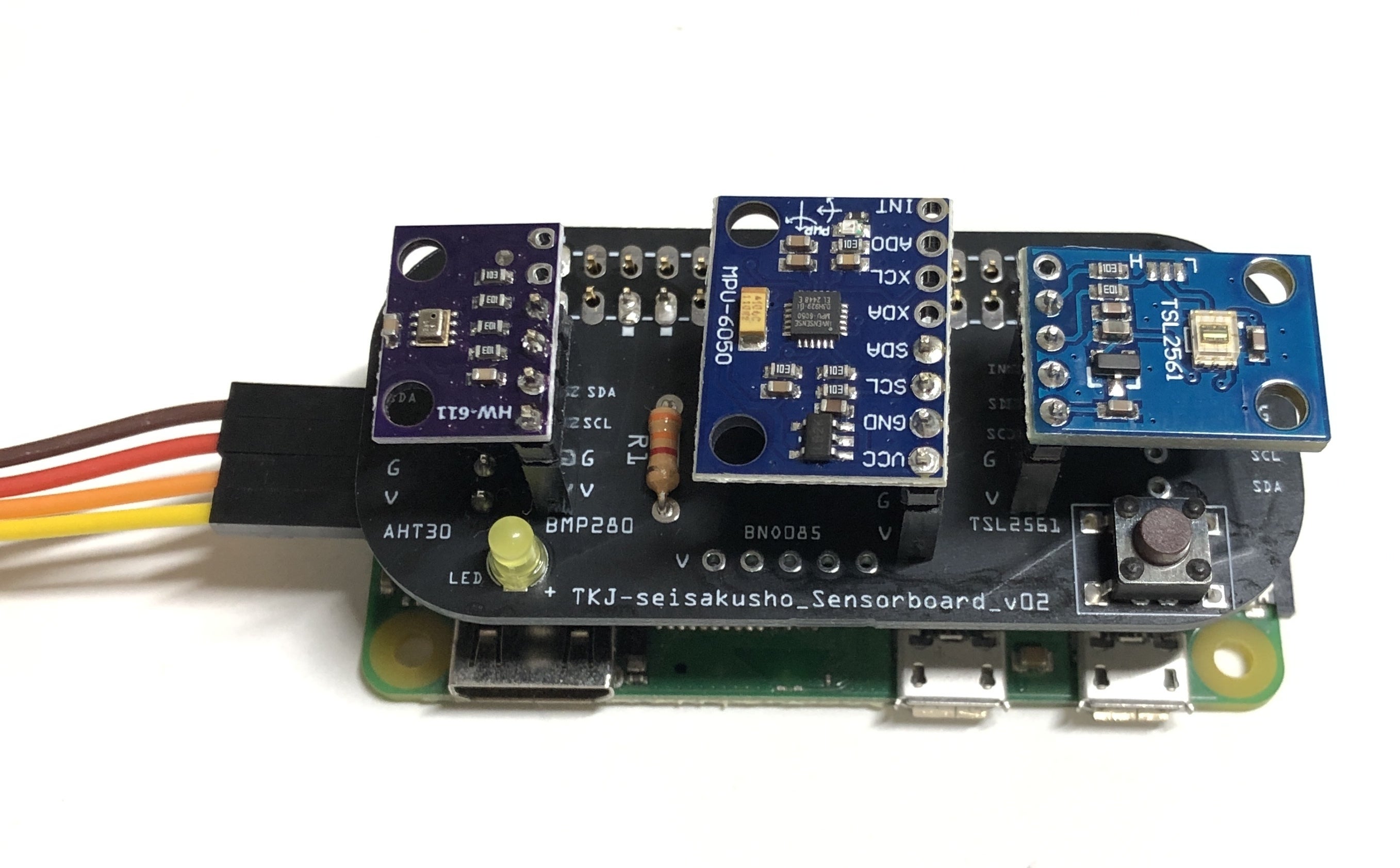

Raspberry Pi Zeroに装着してみるとこんな感じ

プロダクト誕生までのお話

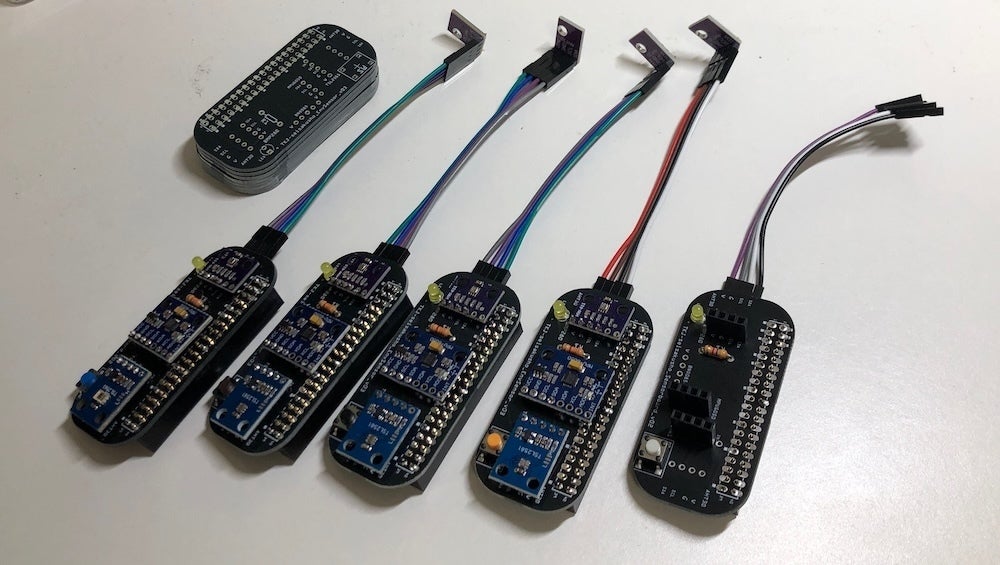

　ラズパイを手に入れて、色々実験をしてみたけれど、なにか実用的なモノを作りたいとの思いから、開発に着手、同じような製品はあるけれど、高価だったり、カスタマイズができなかったり。複数作り自分で使っていますが、周りの友人にも使ってもらい、改良を重ねて現在に至ります。

　温度、湿度、気圧が測定できるのって結構楽しいです。近くを台風が通った時の気圧変化や雨降りでも低気圧と前線での気圧の違いなど判って面白いです。照度、振動(加速度、ジャイロ)の測定もできるので、応用範囲が広がります。

リターンのご紹介

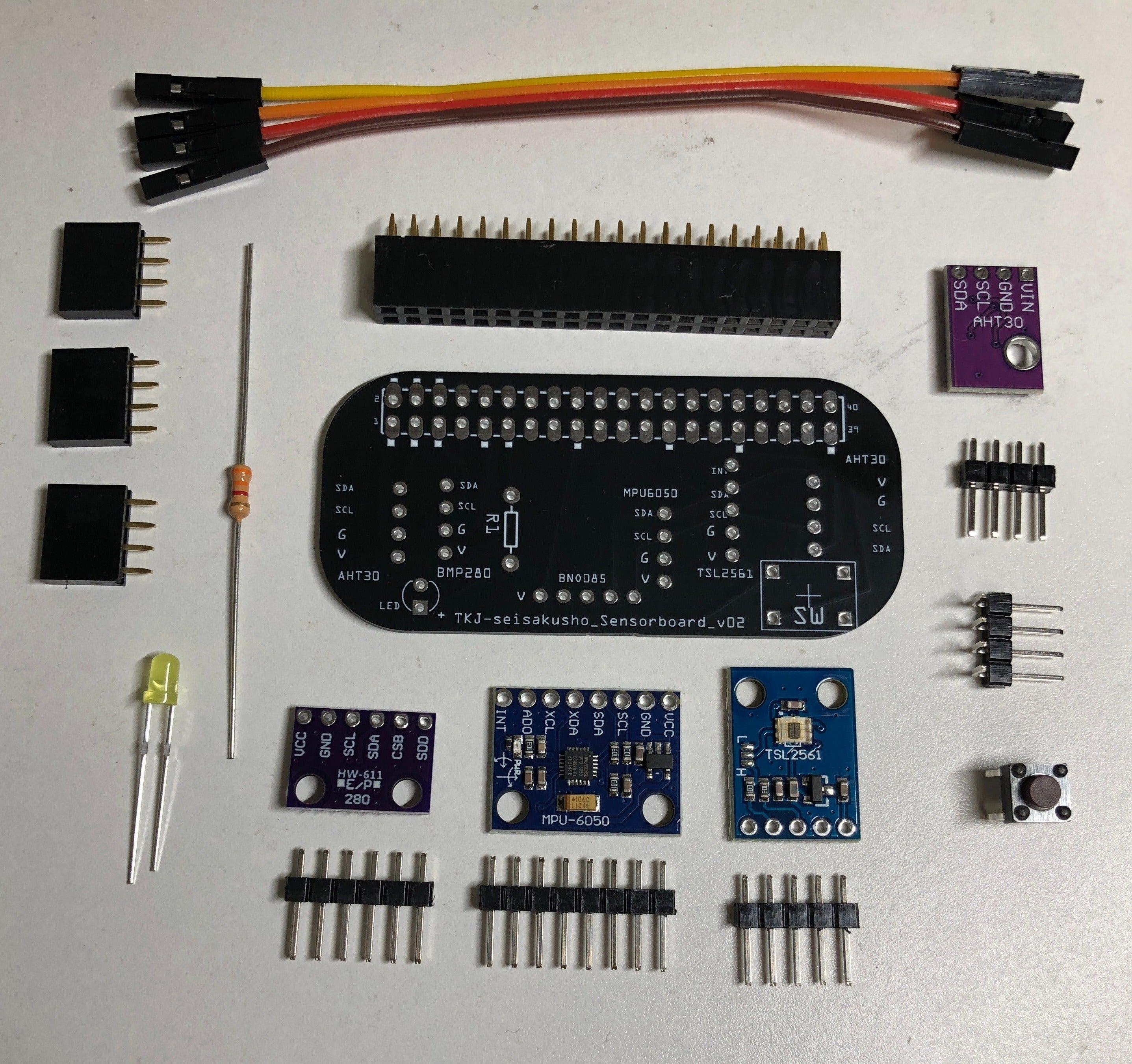

　リターンに応じて、基板をお届けします。(ラズパイは付属しません。)　またお礼のメールと今後の開発計画案も併せてお届けします。　完成品と部品での提供の2種類があります。支援入力の際に選択してください。

　本品を使うのにシステムの設定とプログラムのインストールが必要です、手順や資料を保管したダウンロードサイトをお知らせするので、手順書に従って、インストールしていただきます。

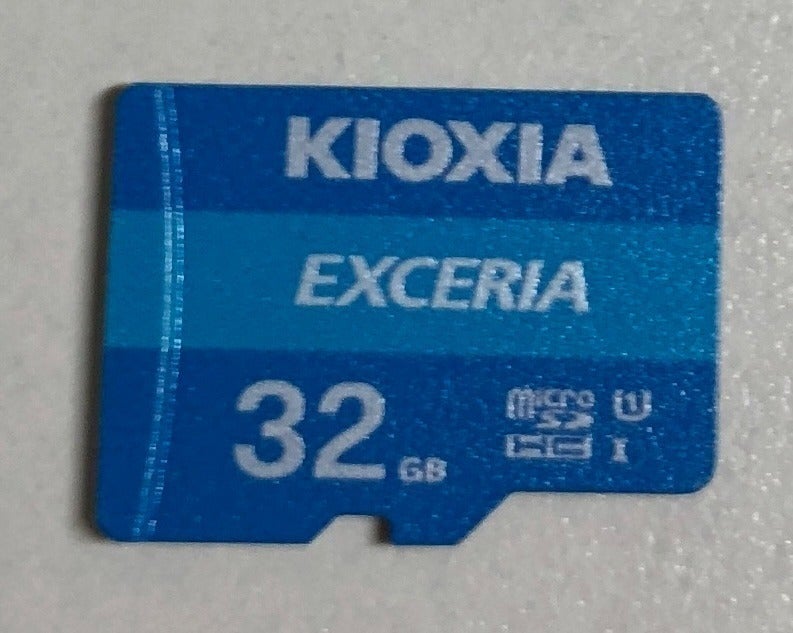

　直ぐに使いたい、時間に余裕がない、インストールに自信が無い方には設定済みのmicroSDも提供します。その際は、microSDも合わせて支援してください。

　支援いただいた資金に関しましては、基板作成・部品調達の支払いと、次のプロジェクトの試作品製作のための資金とさせていただきます。例として10,000円売上があった場合、仕入れ費：3000円(基板作成代)、4000円(部品代)、手数料：約2000円(余りは次回試作品の費用にさせていただきます)。金額が増えればほぼ比例して経費も増えます。

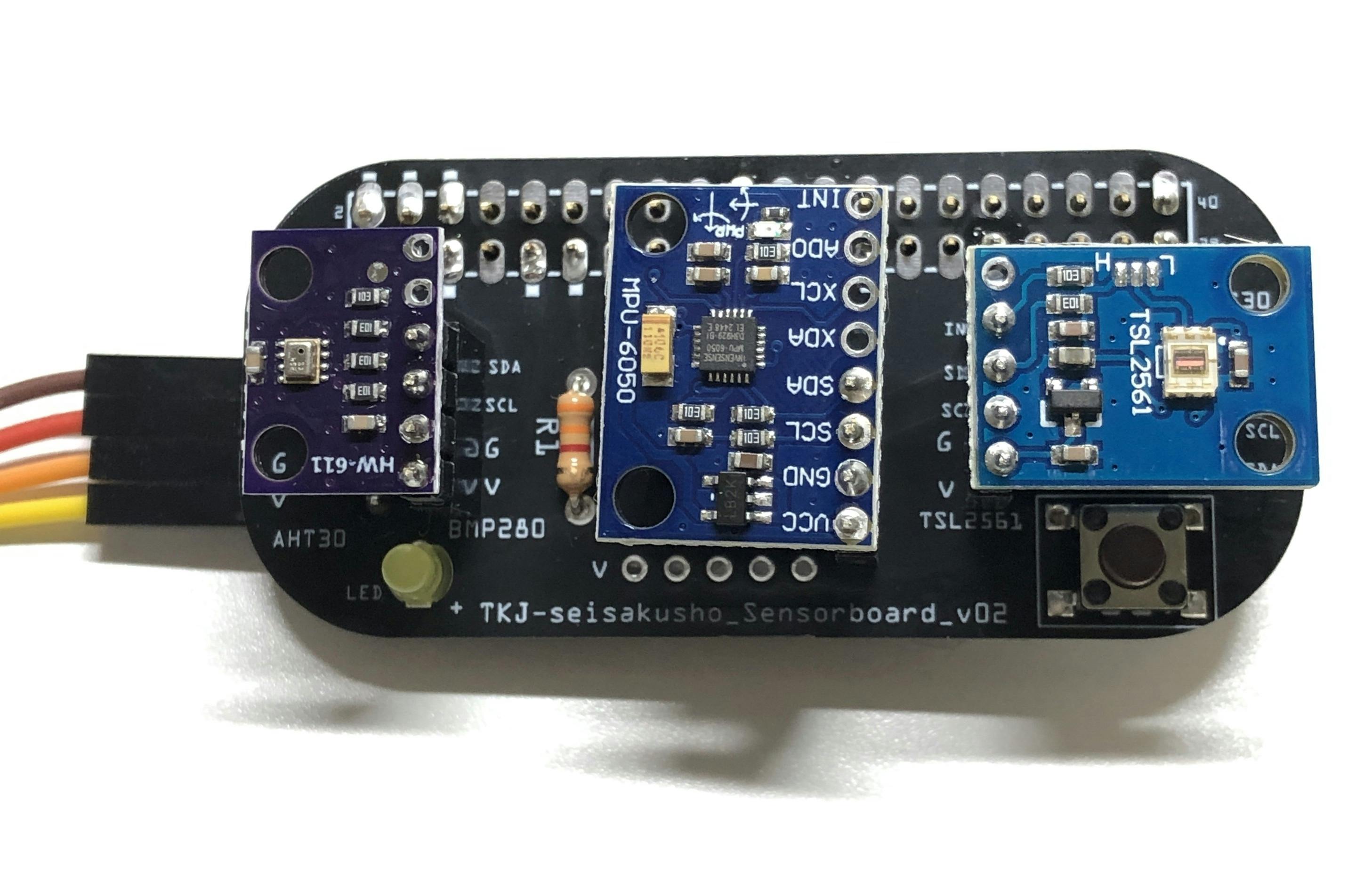

製品情報・仕様

・気温、湿度センサー　AHT30 温度:-40～85度 ±0.3度 湿度: 0-100% ±2%

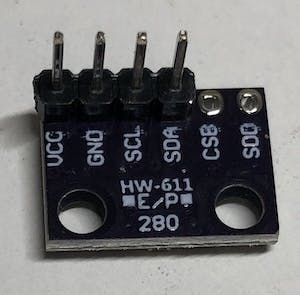

・気圧センサー　　　　BMP280 気圧:300～1100hPa  ±1hPa

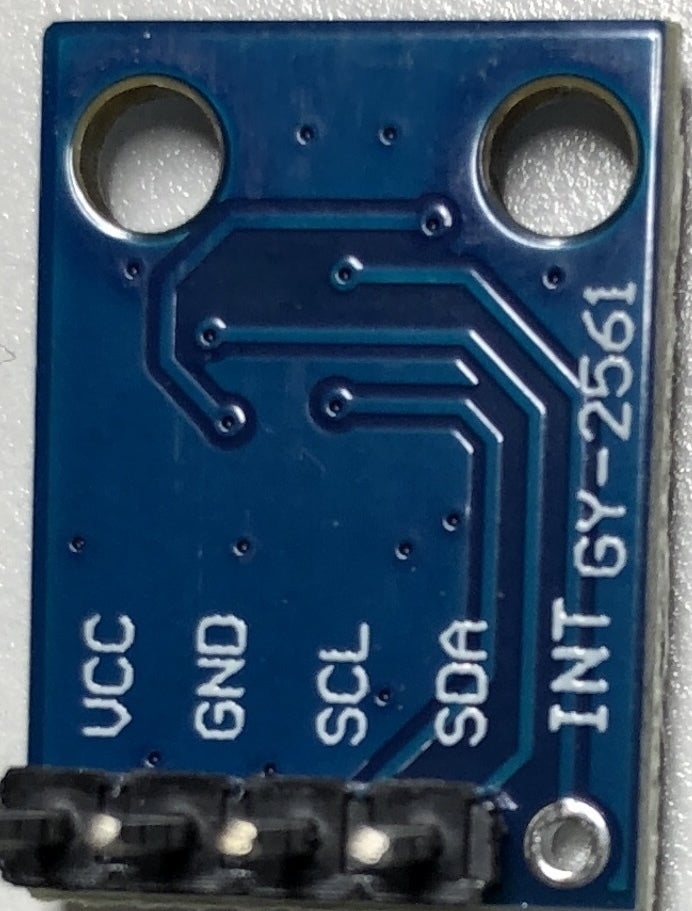

・照度センサー　　　　TSL-2561

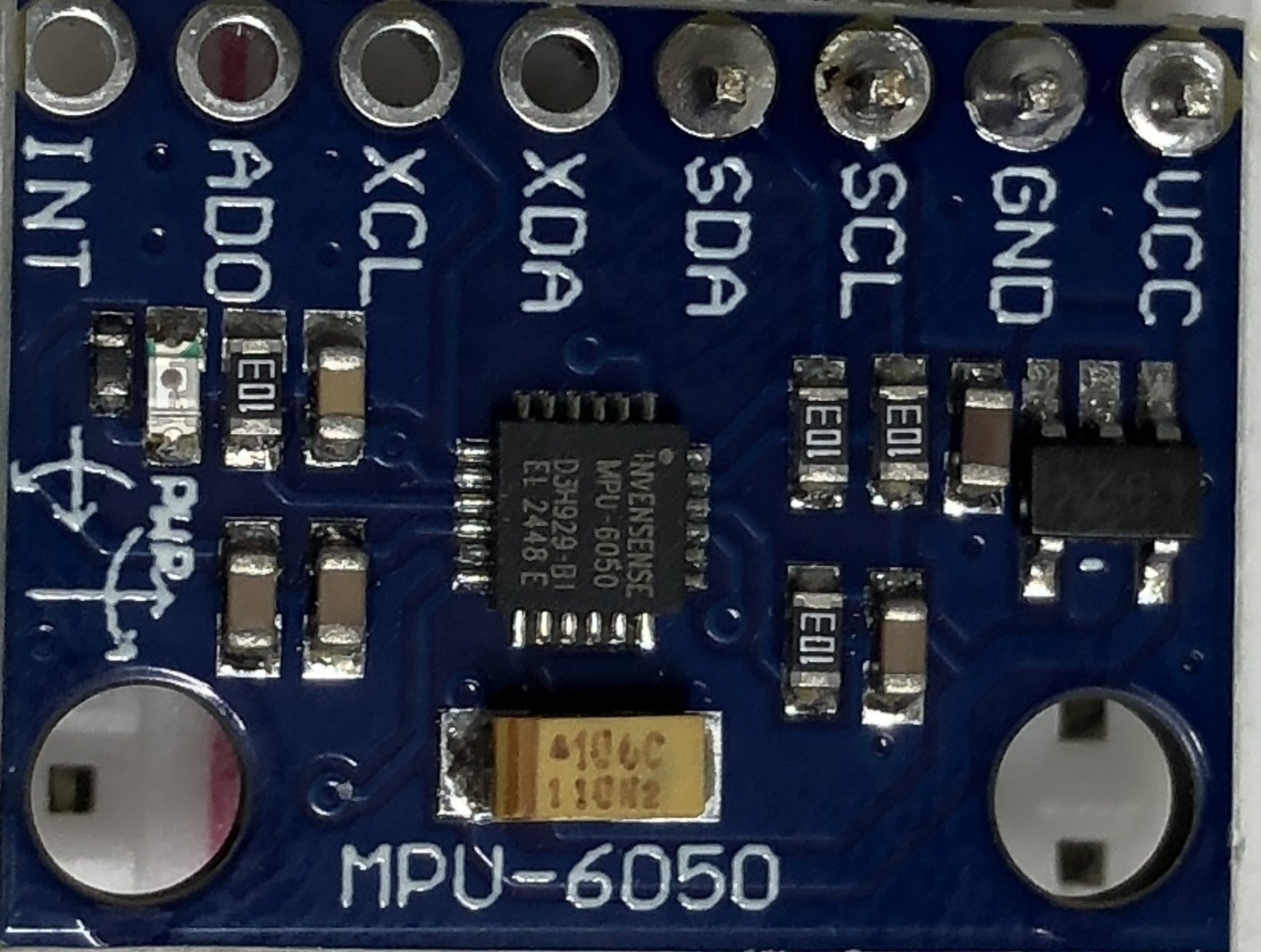

・6軸センサー　　　　MPU6050

センサーの動作をわかりやすく表示するデモプログラムを用意しました。
https://youtu.be/oB_rzK_1YhU

・基板大きさ　65mm×30mm　（概ね、Raspberry Pi Zwroとほぼ同等サイズ）

　プロジェクト募集期間終了月以降、順次製作・テストし発送予定です。お届け完了予定よりなるべく早くお届けします。　All-in方式ですので、必ずリターンがお手元に届きます。

　手作り、個人製作なので、コスト削減のため簡易梱包にて発送予定です。よろしくご了承ください。　機能には変わりないですが、お届けする基板・部品の色、形状など変更になる場合があります。

サンプルプログラムをpython3で作っています。

ソースファイルを提供いたしますので、ご自身で改造して使いやすいようにしてください。

　本基板にあるセンサー類を使えるようになると
・本基板での気象観測データロガー
・振動センサーによる振動データロガー、姿勢確認など
・照度センサーによる在室管理など、

アイディア次第で結構実用的なものが作れるようになります。

温度、湿度、気圧センサーの数値表示

<<ソフトウェアの動作環境:特商法上の記載>>

当該ソフトウェアの動作環境は以下の通り

ソフトウェアを使用できるOSの種類

 　>>ラズベリーパイのOS 「Bookworm、Trixie」にて動作確認済み

CPUの種類

　>>ラズパイ搭載のCPU : ARM系CPU

メモリの容量

　>>512 MB以上

ハードディスクの空き容量等

　>>SDカード8G以上

＜募集方式について＞

　本プロジェクトはAll-in方式で実施します。目標金額に満たない場合も、計画を実行し、リターンをお届けします。　また、All-in方式ですので、プロジェクト終了前に順次リターンを発送いたしますので、最後まで待たずにリターンがお手元に届きます。
