はじめに・プロダクト誕生まで

弊社は、ミラーレスデジカメを駆使して今までには無い表現を可能にするため、創業第一弾としてノンレンズ光学素子4種で構成するターレット製品を発売いたします。

中学時代以来、大学卒業まで写真部に所属し、卒業後は中堅印刷会社の経営幹部として、技術開発を軸足に幾多の特許を取得。(特許7041831)

画像技術は私のドメインと自認しています。2009年には天皇陛下から黄綬褒章授章の名誉にも預かりました。

この間、写真界はフィルムからデジタルに様変わりし、さらにスマホの普及でカメラそのものが売れなくなるという危機的状況を呈しています。写真を愛する者の一人として看過できない状況です。

そこでデジタル化した現状を肯定しつつ、写真の原点に立ち返り、写真そのものの成り立ちから再発想して、ノンレンズ写真を見直そうとの思いに至りました。フィルム時代には考えられなかった、ノンレンズデジタル写真術と言うことです。

光学素子の試作と試写を繰り返し、ようやく満足できる段階となったので、日本製にこだわりつつも価格を押さえて量産する予定です。この商品化には、回折を応用したゾーンプレート、フォトンシーブなどもターレットとして盛り込みましたので、ぜひみなさまにお使いいただきたいと思います。
このたび、尊敬する伊能忠敬先生に倣い、長年暖めてきた夢を実現する場として、新たにズノン(株)を立上げ、ZNONZI(特許7041831 日本国内取得)を皮切りに、ひと味違う撮影機材を上市させていただこうと思います。

レンズを使わない写真の世界をお楽しみいただければ幸いです。
ありがとうございました。

ズノン株式会社図暢亭主


日本製にこだわり、趣味性の高い製品を生み出すために長年暖めていた夢でもあるノンレンズ光学素子、レンズを使わないで撮影ができる機材を開発しました。

誰かが欲しい製品
奥深い趣味の世界を実現できる商品それが【ZNONZⅠs】です。

ZNONZⅠsは「ノンレンズ」で撮影ができる機材です。

〇印象派絵画のような写真、スマホでは撮れない写真、最近のトレンド・ミラーレス一眼に対応、失敗するごとに上達する写真、安価な道具、軽くて小さい、そんな機材です。

・大きさ:約5.5×5.5×2センチメートル   重さ:約30g

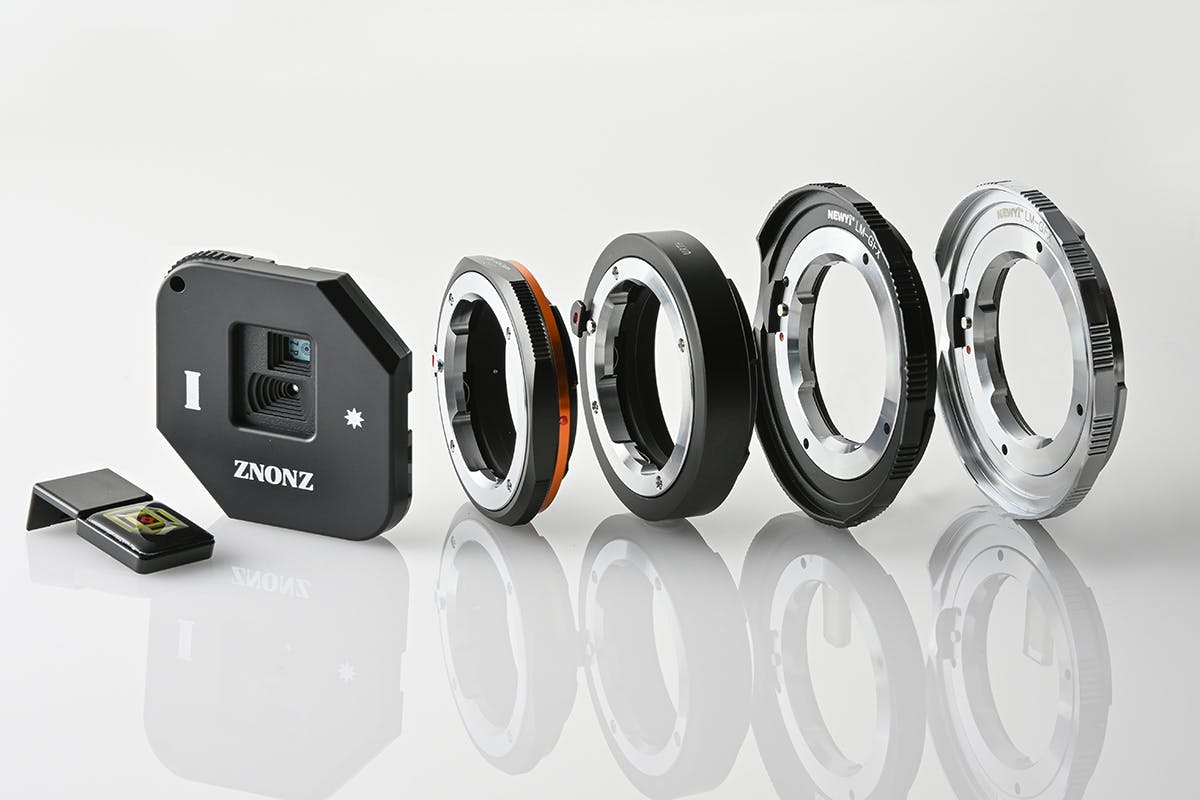

お持ちのミラーレスデジタルカメラにマウントアダプターをつけていただくことで本製品が利用できます。


〇ノンレンズ光学素子とは、レンズを使わない画像形成素子のことです。レンズは屈折を使いますがノンレンズでは回折(ゾーンプレートなど)、直進性(ピンホール)を使います。

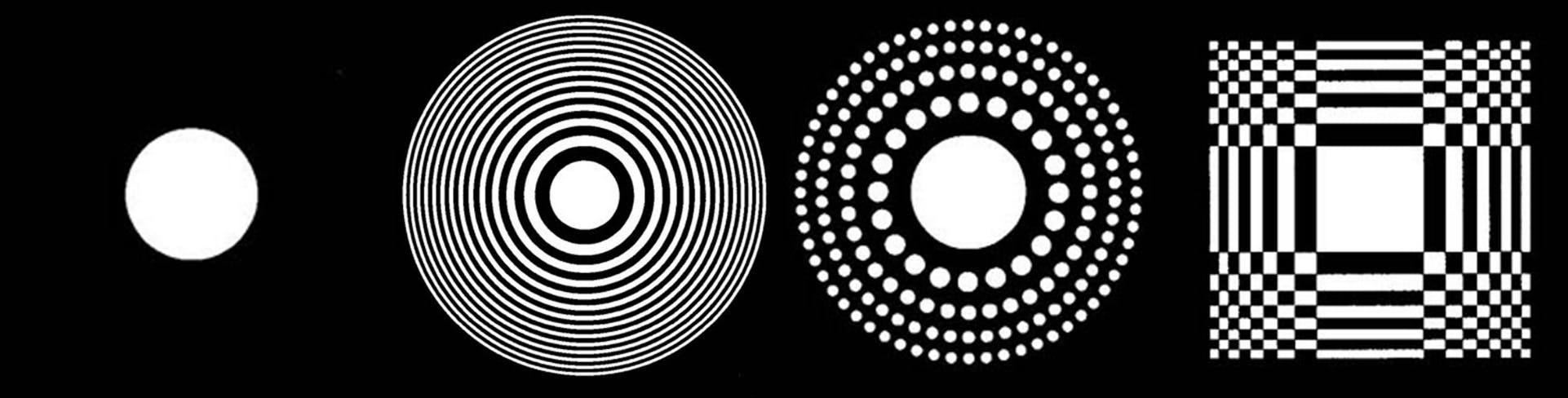

【ZNONZⅠs】に搭載されているノンレンズ光学素子(形状)は4種類

左から:ピンホール・ゾーンプレート・フォトンシーブ・スクエアーゾーンプレート


1、ピンホール(換算F値:128)無限遠の被写体でも、近接の被写体でも同じボケ量になります。太陽を特定の角度で画面内に入れると、美しい大きなカラーフレアが発生します。

ピンホールの撮影サンプル

2、ゾーンプレート(換算F値:76)回折現象により画像を作ります。ボケた画像に見えますが、色収差の集合体のため、画像処理するとシャープさが増します。換算F値が明るいことも特長です。

ゾーンプレートの撮影サンプル

3、フォトンシーブ(換算F値:32)ゾーンプレートと似た効果ですが、被写体が円形のものや自然物ではより自然な感じになります。換算F値が明るいのも特長です。

フォトンシーブの撮影サンプル



・スクエアーゾーンプレート(換算F値:57)ゾーンプレートと似た効果ですが、被写体が矩形の場合は独特のフレアを発します。

スクエアーゾーンプレートの撮影サンプル

〇本製品はライカMマウントを採用していますので、各社ミラーレス一眼にマウントアダプターを介して容易に取り付けられます。(ライカMマウントはライカマイクロシステムIR GmbH社の登録商標です)


こだわり・特徴

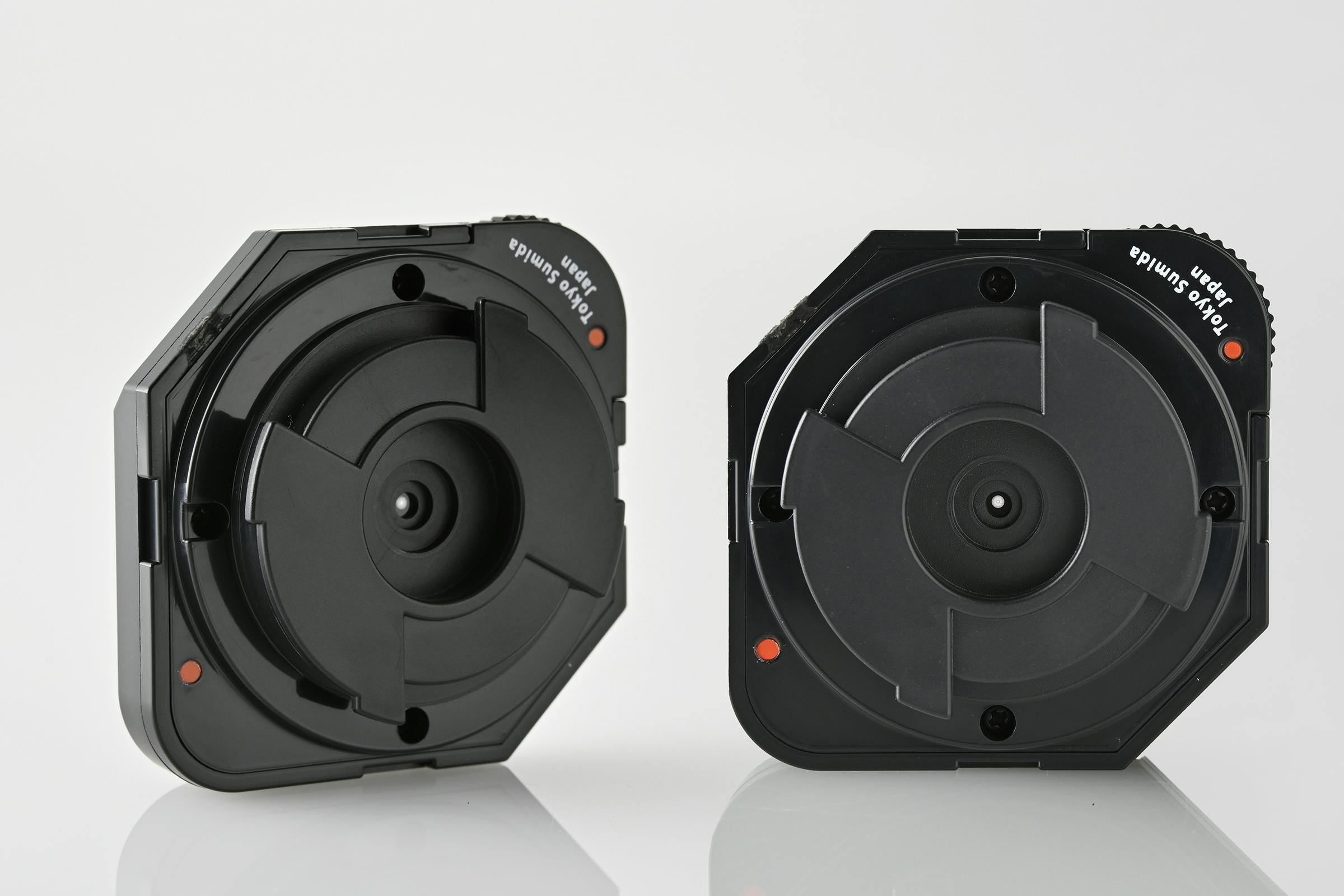

【ライカM型互換マウント】

ミラーレスデジタルカメラをはじめ、フィルムカメラを含む多種のカメラでご使用いただきたいので、ZNONZⅠ型ではライカM型互換のマウントを採用しました。
1959年発売のライカM3型で採用されたこのマウントは、M3の評判を決定づける幾多の新機構を実現した画期的な発明でした。そしてそれ以後の35ミリカメラの発展に多大な影響を与えました。特にその機構があまりにも精密で完成され尽くしていたため、その特許を逃れてレンジファインダー機を開発する余地は残されておらず、競合する世界のカメラ各社は、これへの対抗を放棄し一眼レフ機構へと開発の方向転換を余儀なくされました。
出現から60年以上経過し特許が切れた今でも、カメラ界のデファクトスタンダードとして、多くの方々から尊敬され続けている機構です。また一眼レフを含め、数々のマウントの中で最も広く互換マウントアダプターが出回っているとも言えるでしょう。

このような現状に鑑み、ZNONZⅠ型はライカM型互換マウントを採用しています。そしてこのことは、各社が提供するマウントアダプターを使用すれば、ZNONZⅠ型は幅広い機種でご使用頂けることへも繋がるのです。

【選択ダイアルの操作しやすい位置】

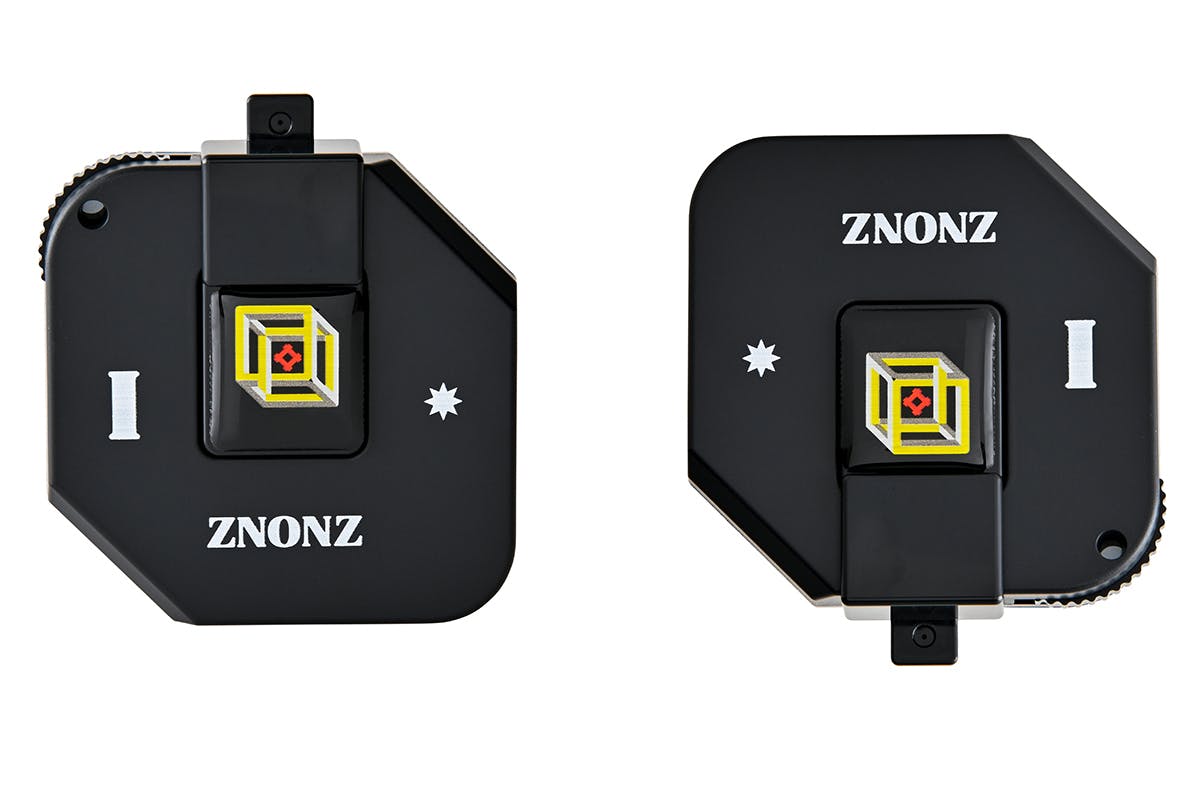

ZNONZⅠ型のターレットを選択するダイアルは、カメラ本体を、ファインダーを覗く姿勢で構えた時に、右上に位置させて右手の人差し指か中指で操作するか、あるいは左下に位置させて、左手の親指で操作するかのどちらかです。このどちらでも可能にするため、ZNONZⅠ型は、ライカM型互換のマウントを採用し、その4本爪という特長を生かし、上下を逆さまにしても取り付けられる構造としました。また、どちらの取り付け位置でもZNONZのロゴは可読となっております。お客様のお好きな操作位置でご使用ください。


【ZNONZⅠ型の外形】
ZNONZⅠ型の外形は正面から見て正方形の右上と左下を切り欠いた、変形六角形です。この切り欠きはライカMシリーズカメラなど光学式レンジファインダー機で使用した際、その視野を確保するために設けました。さらにZNONZⅠ型は上下逆さまにも取り付けられるので、どちらでも視野を遮らないよう、対向位置にも切り欠きがあります。このような理由で特徴的な変形六角形の外形が生まれました。デジタルカメラでも富士フイルム製X-Proシリーズのような光学式ファインダーを持つ機種には有効です。

【ZNONZⅠ型の換算焦点距離】
ZNONZⅠ型はライカM型互換マウントを採用したので、そのフランジバック寸法の27.8ミリ近傍の29.1ミリを換算焦点距離としています。回折を利用するゾーンプレートなどではこの焦点距離で設計しています。ピンホールには焦点距離という概念がありませんが、ほぼこれに準拠した画角が得られる設計を致しました。また、光学式ファインダー機にZNONZⅠ型を取り付けた時に表示されるファインダーフレームは、28ミリ枠となるようマウント部を設定しました。


リターンのご紹介①

○【CAMPFIRE限定】¥9,800(消費税・送料込み)
 ZNONZⅠs CAMPFIRE限定割引(通常価格¥12,800-)

製品情報・仕様

・商品名   ZNONZⅠs (sはシングルの意味)

・大きさ   約5.5×5.5×2センチメートル

・重さ    約30g

・搭載光学素子ターレット  4種(ピンホール・ゾーンプレート・フォトンシーブ・スクエアゾーンプレート)

・対応マウント       Mマウント(マウントアダプタを取り付けることで各社のカメラ (※) に対応可能)
※ 使用条件についてはQ&A ページをご参照ください。

・各社ミラーレスデジタルカメラに対応しています。

リターンのご紹介②

○【CAMPFIRE限定】メタリック加工仕様¥17,800(消費税・送料込み)

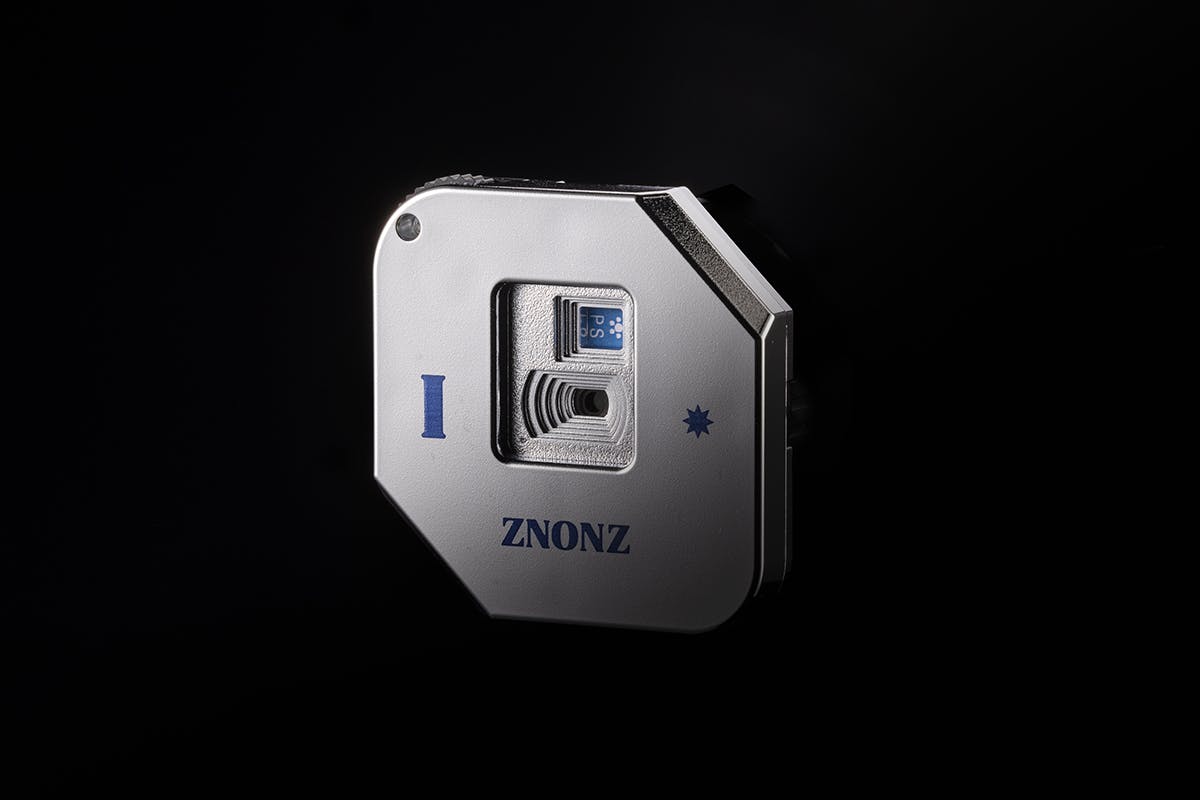

 ZNONZ株式会社創業を記念して特別に仕上げたメタリック加工のZNONZⅠsです。
今回のCAMPFIREのプロジェクトでしか手に入らない製品になります。
今後、順次新商品を開発していきますが、同様の加工は行うことはありません。
※限定品はロゴ下にFounding memorial 2022Sepと文字が入ります。
※画像は現在開発中のため、現物と写真とは異なります。

製品情報・仕様

・商品名   ZNONZⅠs (sはシングルの意味)

・大きさ   約5.5×5.5×2センチメートル

・重さ    約30g

・搭載光学素子ターレット  4種(ピンホール・ゾーンプレート・フォトンシーブ・スクエアゾーンプレート)

・対応マウント       Mマウント(マウントアダプタを取り付けることで各社のカメラ (※) に対応可能)
※ 使用条件についてはQ&A ページをご参照ください。

・各社ミラーレスデジタルカメラに対応しています。


ズノン株式会社

令和4年4月設立
ズノン(株)の特長
日本製にこだわり、趣味性の高い製品を生み出す会社。
創業100年の老舗製造会社を近々引退するオーナー社長があたためていた夢の実現場。
誰もが欲しい製品ではなく、誰かが欲しい製品を提供する会社です。


Q&A

*---*---*---*---*

Q:使用時に最も注意すべきことは何ですか。

A:デジタルミラーレスカメラの場合、CMOS撮像体表面の、目に見えない微小なゴミを、ゴム製のエアーブロアーなどで丁寧に除去することです。このとき、撮像体をキズ付けないよう、十分にご注意下さい。レンズ撮影時には気付かなかった微小ゴミが、本品使用時には目につくようになります。

*---*---*---*---*

Q:ミラーレスのデジタルカメラであれば、どの機種にも対応していますか。

A:基本的にはその通りです。バックフォーカス29.1ミリ、フランジバック27.8ミリ、イメージサークルは業界最大の富士フィルム社製Gマウントに準拠いたしました。したがって、CMOSサイズが1インチのもの、マイクロフォーサーズ、各社APS-C、フルサイズのほぼすべてに対応可能です。(それぞれで画角が異なります。)
ただし、本品はライカMマウント採用のため、Mマウント以外のカメラとの間に他社製マウントアダプター(別売)が必要です。

*---*---*---*---*

Q:保証書が無いようですが?(修理など)

A:本品はお客様からインターネットを介し直接弊社がご注文をお受けしますので、お客様からのユーザー登録は不要です。修理の際は.弊社へ修理品をお送りいただき、弊社で修理の後、お客様宛返送いたします。納期は2週間が目安です。
お客様のご購入から1年以内は無償修理(返送料着払い)、1年以上経過後の修理は有償(3000円+ 返送料着払い)
弊社から請求書をメール発行いたしますので、適宜の方法でご入金をお願いいたします。ご入金の確認後、修理に着手いたします。
上記、いずれの場合も弊社への送料はお客様がご負担下さいますようお願いいたします。なお、お客様での分解はなさいませんよう、お願い申し上げます。

*---*---*---*---*

Q:耐候性はどうなのですか。

A:気温0°cから40°cまでの範囲でご使用可能です。この範囲を超えてのご使用は、お控えください。
また防水設計ではありませんので、水中は元より雨天でのご使用も避けていただきますようお願いいたします。

*---*---*---*---*

Q:本品をフィルムカメラで使用できますか。

A:ライカMマウントのカメラにはそのまま装着可能で、撮影できます。当社で確認済みの機種は、ライカM2、M3、M4-P、CL、ミノルタCLE、コニカRFです。なお、カメラファインダーが28ミリフレームを持つ機種では、本品を装着すると28ミリフレームが表示されます。

・スクリューマウントのレンジファインダーカメラではご使用になれません。

・フィルム用一眼レフでも、Mマウントアダプターがあれば使用可能です。た

だし、この時にはカメラのフランジバックが長くなるため、画角が狭くなります。


*---*---*---*---*

Q:ターレットを回転させるダイアルは、なぜ一回転させて次に移る設計なのですか。

A:ターレット上に設置した光学素子それぞれが、ご使用時に正しく光軸上に固定させ、また容易に動くことがないようにするためです。ゼネバ機構という時計用の特殊なメカを採用しました。

*---*---*---*---*

Q:ピンホールで撮影した画像の特長を教えてください。

A:光の直行性を利用するピンホール写真は、ピントという概念がありません。つまり結像しないのです。この点が屈折を利用するレンズや、回折を利用するゾーンプレートと異なります。したがってピント合わせも不要となります。

得られる画像の特長は、

・被写体のディテール(微細部分)を写し撮るというより、その場の雰囲気、画面全体から来る空気感といった表現に向いていると言えましょう。あえてたとえれば印象派絵画のような写真です。

・遠距離でも近距離でも、均等な「ボケ」効果が得られます。

・太陽を画面周囲に入れるなどの際に発生する、大きなハロー(フレア)効果が期待されます。

・ボケ効果のため、顔を接写しない限り、肖像権侵害対策の画像処理が不要です。

*---*---*---*---*

Q:ゾーンプレート。フォトンシーブで撮影した画像の特長を教えてください。

A:回折を利用するゾーンプレート写真は、ピンホール写真とは異なり、ピントという概念が有り、結像します。ただし、一般の撮影では可視光域全般にわたる波長ごとに色収差が発生するため、その集合体としての画像が得られるため、ソフトな作品に仕上がります。しかし詳細に観察して頂ければ、ピンポールより高解像で撮影されていることがおわかりいただけるでしょう。

*---*---*---*---*

Q:ゾーンプレート画像の色収差の影響を軽減する方法はありますか。

A:アドビ社製画像処理ソフトウエア・フォトショップに搭載されている「スマートシャープフィルター」、「かすみ除去」フィルターは一定の効果があるようです。

*---*---*---*---*

Q:ヘリコイドが無いようですが、ピントはどのように合わせるのですか。

A:ピンホールは理論的に結像はしませんから、ピント合わせは不要です。ゾーンプレートなどの回折を利用する光学素子は、理論的にはピント合わせすべきですが、権威の方々のご意見で、本品では実用上不要とのお話しをいただいております。

*---*---*---*---*

Q:なぜ日本製にこだわるのですか。

A:まず、日本の技術者、製造会社に、海外へ移転してしまった仕事を日本に戻したいと思ったからです。産業空洞化が始まった30年前、日本の1/20だった隣国の人件費は、現在はほぼ1/2まで近づいています。通訳を介しての会話、現地出張や貿易での費用や時間を考えると、国内で生産する方が意思疎通の便利さ、経済性、納期、安心感などで勝っていると思うのです。

*---*---*---*---*

Q:本体の材質は何ですか。

A:ABS樹脂です。

*---*---*---*---*

Q:付属のチャック付き透明袋はどのように使うのですか。

A:キズ付きやゴミを避ける意味で、ご使用にならない時はこの袋をご使用下さい。製品同梱の布製袋もご使用頂けますが、内容物を袋の外から確認できるため透明袋が有効的です。

*---*---*---*---*

Q:竹田先生監修のガイドブックは、アマゾンで売っている本と同じですか。

A:本ガイドブックは竹田先生ご執筆のアマゾンなどで販売されている本の抄録です。本品の開発では先生から多大なご協力をいただきました。また抄録の同梱にも快く応じていただきました。

*---*---*---*---*

Q:パッケージはなぜ平たい形なのでしょうか。

A:ヤマト運輸の「ネコポス」または日本郵便の「ゆうパケット」を採用し、コストを下げるためです。宅配便などと違い、お客様の郵便ポストへお届けします。

*---*---*---*---*


概要

本品はライカMマウント採用の日本製ノンレンズ撮影機材です。ピンホール、ゾーンプレート、フォトンシーブ、直交ゾーンプレートをターレット機構上に設置。市販のマウントアダプターで各社ミラーレスデジタルカメラに対応しています。コスパや携帯性も良好。印象派絵画風の写真など次元の違う撮影をお楽しみください。専用ガイドブック(竹田先生監修)付き。
※ガイドブックについては、許可を得て内容を抜粋し制作したもので、出版物とは異なります。
