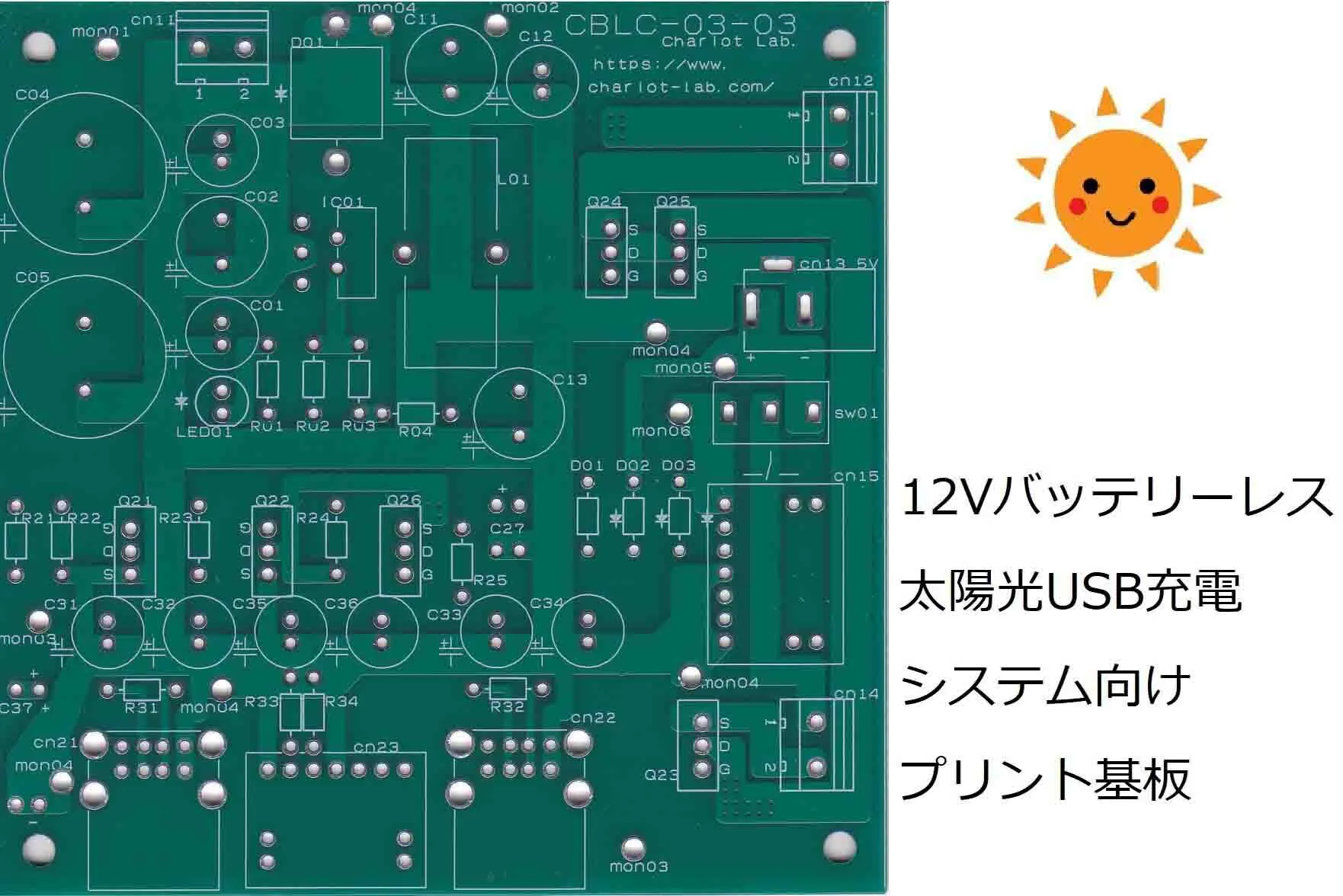

こんばんは、Chariot Lab.です。　一部の支援者の方から、実装で苦労されているというお話を伺いました。　そこで、実装するにあたり、ミスしやすい実装部品の向きに関して、理解のための画像を用意いたしました。

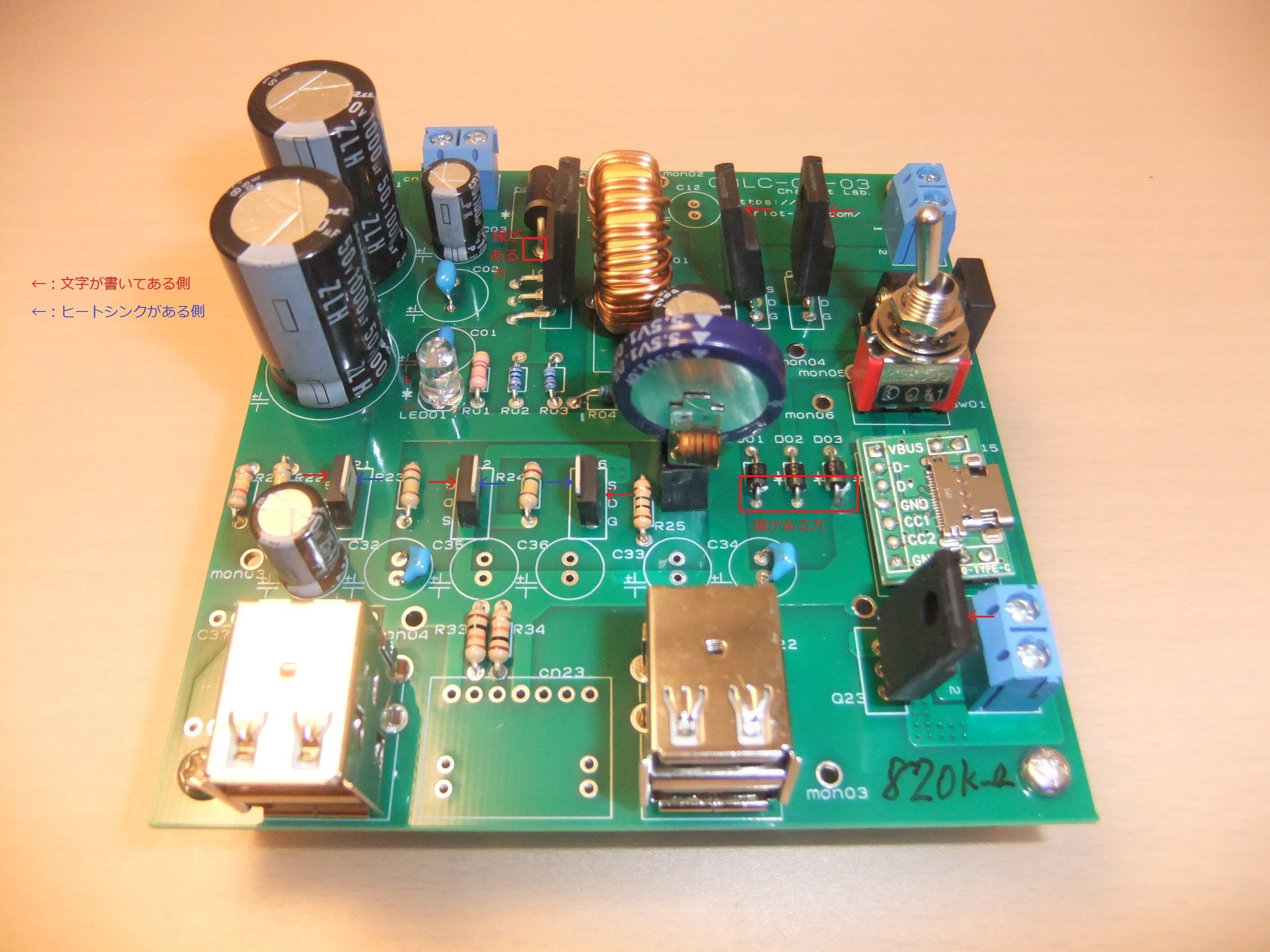

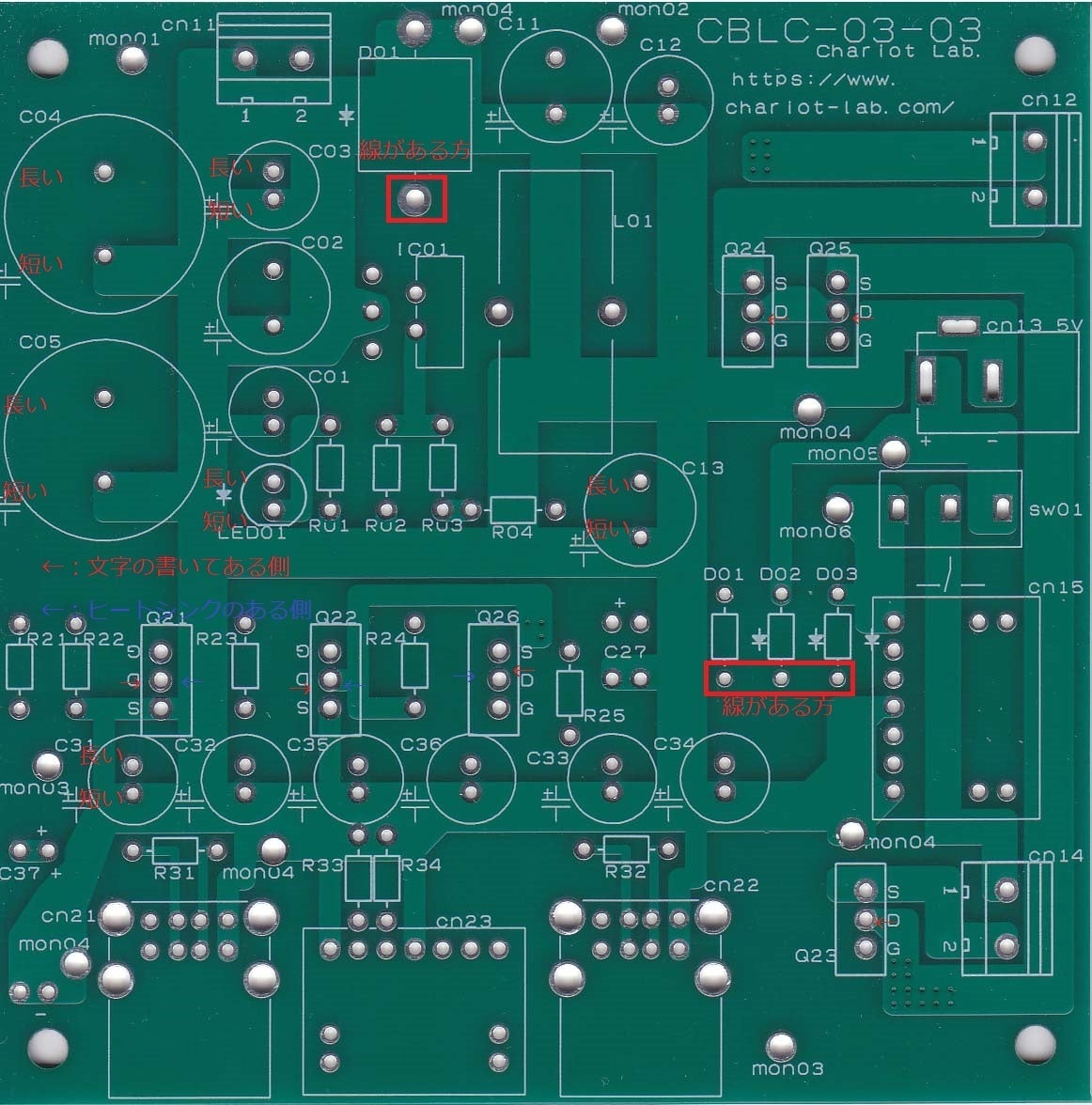

　上記がその画像です。電界効果トランジスタ（FET）、ダイオード、発光ダイオード（LED)、電解コンデンサについて、向きを記載してあります。　ご参考にしてください。　電界効果トランジスタ（FET） は、赤い矢印の方が文字の書いてある側、青い矢印の方がヒートシンクのある側です。　発光ダイオード（LED) 、電解コンデンサの足は長い方がプラス、短い方がマイナスです。　ダイオードは、線の入っている方がカソードで、写真では下側です。　特に電解コンデンサは、極性を逆にすると爆発の恐れがありますのでご注意ください。　下にダウンロードアドレスを記載します。　ダウンロードし、できるだけ大きな画面でご覧ください。

ダウンロードアドレス :

https://share.chariot-sender.com/data/885964153373/DSCF4829explanation.jpg

https://share.chariot-sender.com/data/480546066693/CBLC-03-03explanation.jpg
この有効期限までにダウンロードしてください：2021年07月12日(Mon) 08時26分

　皆様からのご意見ご感想は、大変励みになりますので、是非お寄せください。　それではまた。
