お世話になっております、Chariot Lab.です。　前回の活動報告で、太陽電池とモバイルバッテリーを電力発信源として協調充電してくれないという話をしました。　びっくりされた方も多いかもしれませんが、これはかなり以前からわかっていたことです。　応用編の独立電源システムの活動報告にも、「尚、応用編では、モバイルバッテリに充電中にモバイルバッテリを放電させることによる、太陽電池をモバイルバッテリからの協調充電は動作しない場合があります。」と書いております。　実は、この点、現在の「12Vバッテリーレス充電システム」の最大の課題です。　この課題があるがゆえに、応用編の独立電源システムはプロジェクトメインページには載せず、活動報告に載せるのみにしました。　また、太陽電池とモバイルバッテリーを電力発信源として協調充電してくれない場合は、スイッチを切り替え、太陽電池とACアダプタを電力発信源として協調充電できるようにしました。　太陽電池とACアダプタでも協調充電しない場合、USBケーブルを一度抜いて再度挿してください。　太陽電池とモバイルバッテリーの場合でも、USBケーブルを一度抜いて再度挿すと協調充電する場合があります。　このプロジェクト「12Vバッテリーレス充電システム」も、当方が最大限良くしてきました。　なので目標には未達でも悔いはありません。　少し暗い話になってしましましたが、引き続きご質問は歓迎ですので、どんどんお寄せください。　それではまた。応用編の独立電源システムhttps://camp-fire.jp/projects/352178/activities/239637

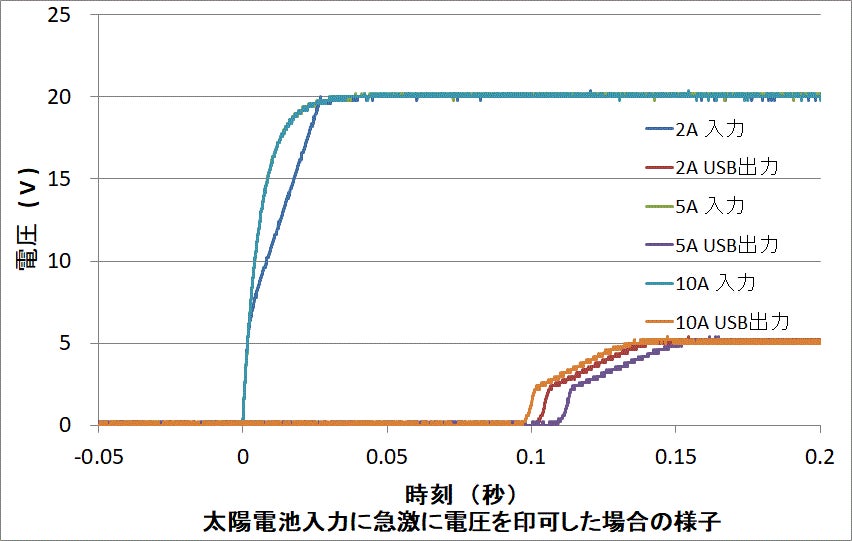

　お世話になっております、Chariot Lab.です。　今回は、一昨日投稿した「外部から最大10Aの電流を流そうとしたらどうなるかの実験」で、太陽電池入力とUSB出力の電圧がどのように変化したか報告します。　急激に20Vの電圧を印加すると壊れるかもしれないと想像できます。　では危険な実験なのでしょうか？　図が、急激に20Vの電圧を印可した場合の太陽電池入力とUSB出力の電位の変化です。　直流電源装置の設定電流は、2A、5A、10Aです。　5Aと10Aの太陽電池入力は完全に重なっています。　つまり、5Aと10Aで太陽電池入力の波形は同じということです。　直流電源装置の設定電流を2A、5A、10Aに設定しても、過渡状態（安定する前の状態）では2A、5A、10Aが流れているわけではありません。　この結果を見る限り、20Vを超える電圧は発生しておらず、安全な実験であったと考えられます。　直流電源装置の制御で、20Vを超えないように安全に制御しているのか、それとも太陽電池入力に合計2100uFのキャパシタが実装されているから安全なのかはわかりません。　読者の皆様がご自分の電源装置を用いて実験した場合も安全なのかはわかりません。　ご注意ください。　本実験は、あくまで参考の情報になります。　また、この実験から、太陽電池入力の電圧が上昇してから、約0.1秒後にUSB出力が上昇することがわかります。　いかがでしたか？　一昨日投稿した問題提起以外にも、12V系ではない太陽電池を接続したら危険だという注意書きがないというご指摘も頂いております。　　　残り日数がわずかとなった「12Vバッテリーレス充電システム」のプロジェクト、是非ご支援ください。ご参考　「外部から最大10Aの電流を流そうとしたらどうなるかの実験　（12Vバッテリーレス充電システム）」https://camp-fire.jp/projects/352178/activities/247845ご参考　「推奨する太陽電池の大きさ　（12Vバッテリーレス充電システム）」https://camp-fire.jp/projects/352178/activities/243480ご参考　「最適なキャパシタの容量の提案　（12Vバッテリーレス充電システム）」https://camp-fire.jp/projects/352178/activities/243810

　今回は、「12Vバッテリーレス充電システム」に使う太陽電池はどのくらいの大きさにすべきかについて書きます。　ベランダに設置する場合、50Wくらい、屋内の窓の内側に設置する場合、100W位を推奨します。　プリント基板1枚につき、5V2Aの電力を使います。　DCDCコンバータの変換効率は80%くらいなので、12.5Wくらいの電力が必要です。　しかし、12.5Wの太陽電池が12.5Wの電力を発電するのは、晴天かつ日光が太陽電池に垂直に当たる理想的な場合です。　なので、ベランダ設置でも50W、ガラスの内側なら100W程度が必要です。　これだけの大きさがあれば、曇りの時でもUSB充電のための電力を発電します。　太陽電池が1枚の場合逆電流防止ダイオードが不要なので、太陽電池は1枚がお勧めです。　活動報告すべき内容も残りわずかになりました。　ご支援いただけるとうれしいです。2021/3/6追記　太陽電池は12V系のものをご使用ください。 　40V以上の高い電圧を発生させる太陽電池を接続すると火災や事故が発生することがあるのでご注意ください。
