みなさんこんにちは。

今回は、電気二重層キャパシタの違いについて書きます。

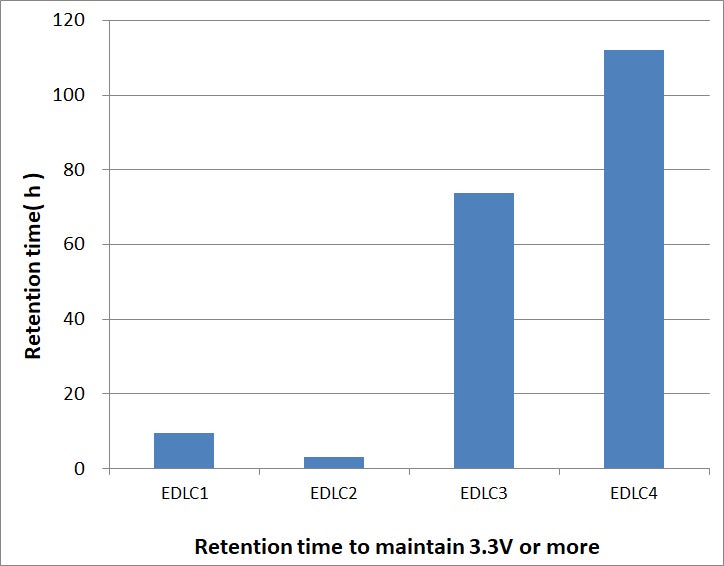

上の図の通りなのですが、４つの電気二重層キャパシタでは、3.3V以上の電圧を保持する時間が全く違います。

ELDC1は、2年半前のCAMPFIRE版で採用されたものです。

ELDC3は、今回の12Vバッテリーレス充電システム低価格版で採用しました。

ELDC4は、12Vバッテリーレス充電システムオリジナル版とChariot SAMBAで採用されました。

この違いが、バッテリーたたき起こし待ち受け時間の差となって出てきます。

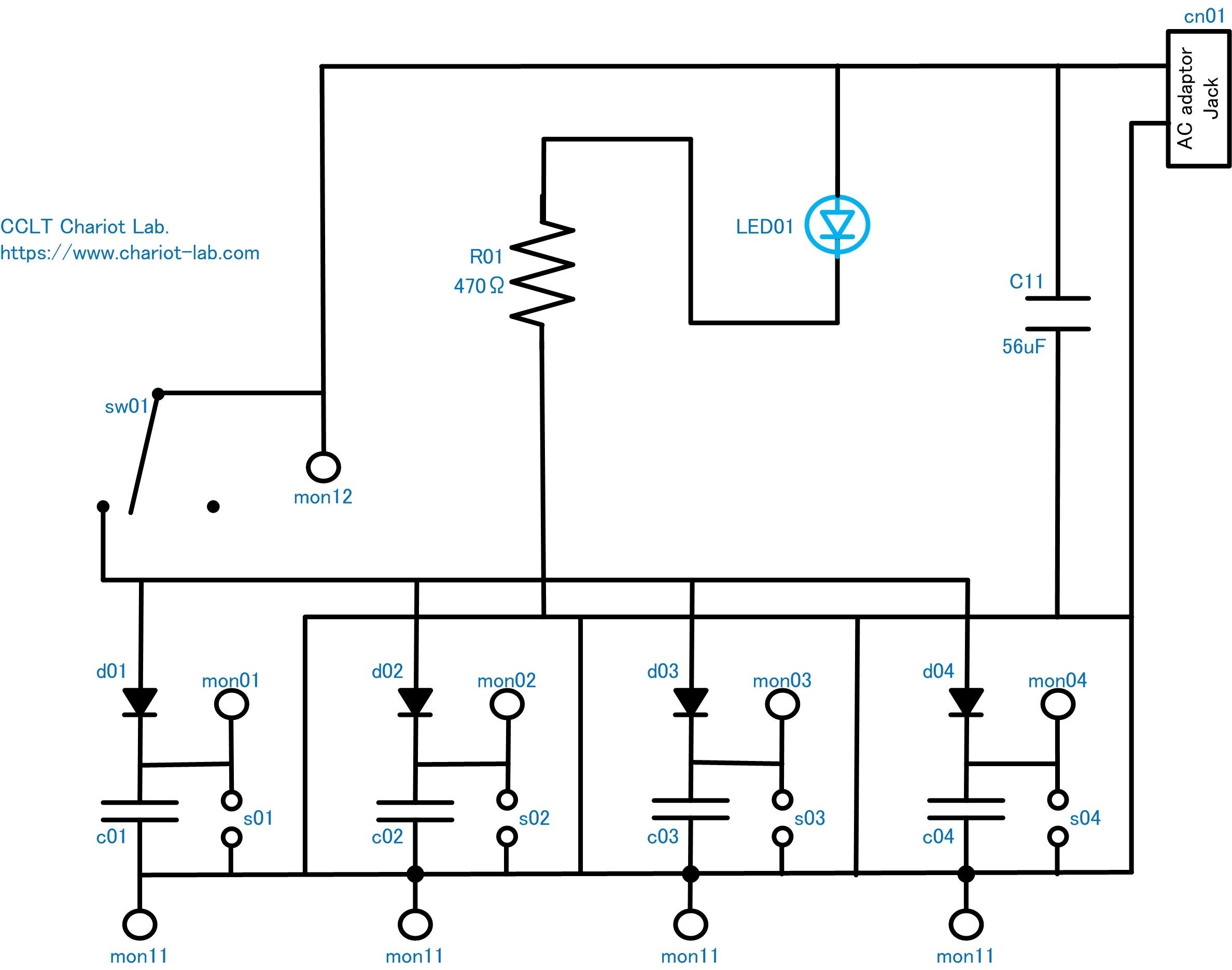

この実験結果を得るための回路がこちらです。

使っているダイオードが12Vバッテリーレス充電システム低価格版、12Vバッテリーレス充電システムオリジナル版、Chariot SAMBAとは異なるのですが、大体傾向は一緒と思われます。

この実験結果は夏に取得したものです。

冬は、どの電気二重層キャパシタでも、かなり長い期間3.3V以上の電圧を保持します。

冬は、ELDC4では1か月以上持つと予想されています。

尚、ELDC1 < ELDC3 < ELDC4の順に長持ちしますが、価格もこの順に高くなっていきます。

ELDC1、ELDC3、ELDC4の具体的型番は、技術資料に載せます。

あるいは、12Vバッテリーレス充電システム第2巻にも載っています。

それではまた。
