「煙兜(ケムリカブト)」について

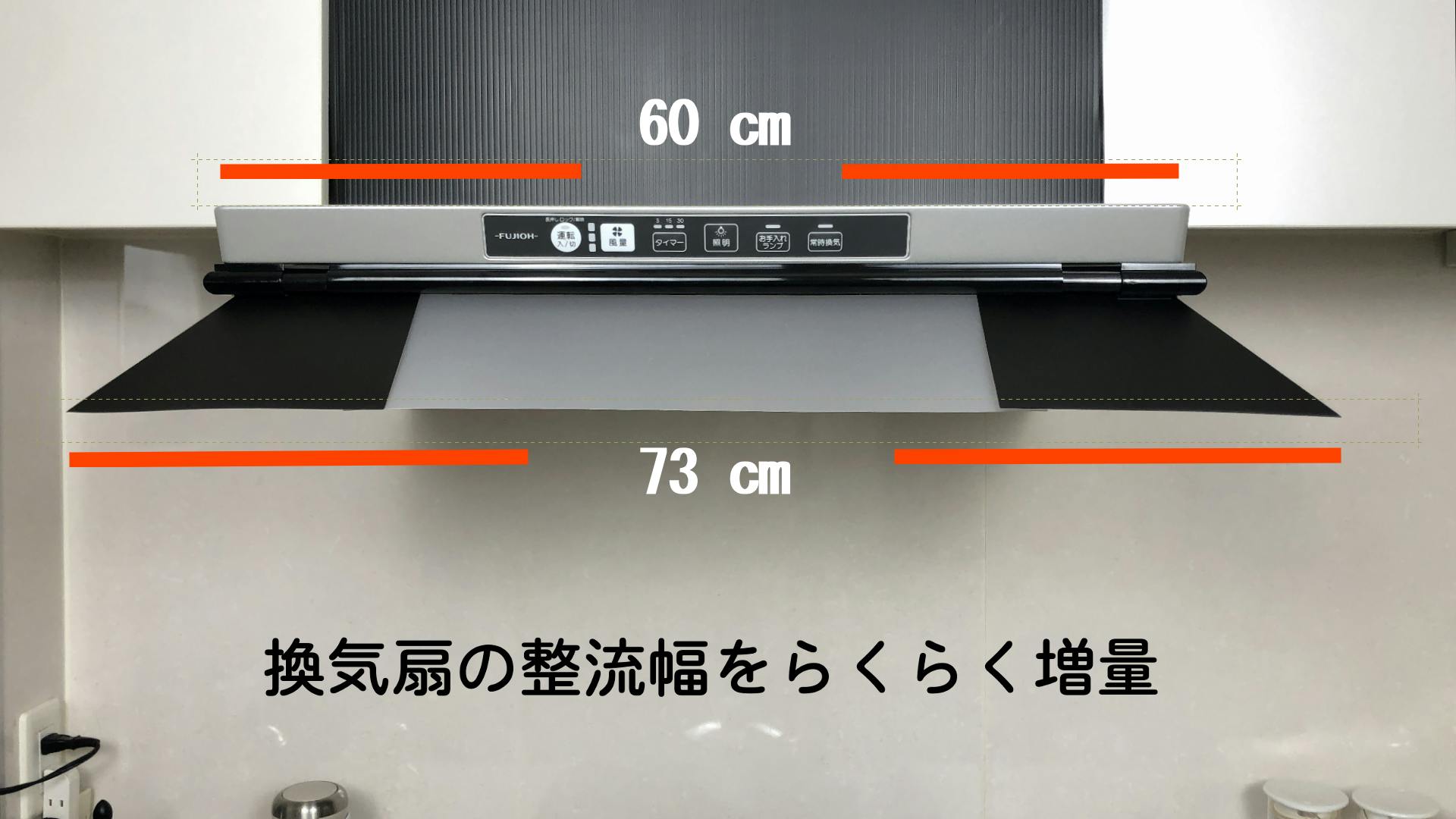

本商品は、日本国内で考案・設計され、令和 4 年 1 月に特許庁より実用新案登録証（第 3 2 3 6 0 7 5 号）が付与された、レンジフード用整流パネルです。台所換気扇のカバー範囲を広げ、レンジ フードの側面および前面より漏れやすい熱気、蒸発する油、調理のにおいを、さらに捉えるユニークな製品です。 令和4年 3 月には欧州連合国際特許庁への国際特許出願（PCT/CA 2 0 2 2 0 5 0 9 6 5）が登録されました。国内外の特許を保有し、「Clean Kitchen. Clean Home.」のコンセプトを掲げる新しいアイディア商品です。

「煙兜（ケムリカブト）」は誰におススメ？

●部屋の臭いを収めるためにあらゆる手段を試している方。掃除用品、フィルターの交換、芳香剤、衣類の清涼剤に かける費用の削減に。特に真夏や真冬の時期は、調理後の換気に窓を開けることによる冷暖房代上昇の軽減に。

●都心で典型的なコンパクトマンションに住んでいる方。台所と部屋の境目がなく、料理の臭いが部屋全体や衣服にすぐ移ってしまうことの回避に。

●タバコを吸う方。臭いが残らないようバルコニーや窓のそば、台所の換気扇下でタバコを吸っているが、イマイチ臭いが消えないと思っている方

●あらゆる料理を楽しむ方。料理の臭いを大幅に減らしながら、さらなる料理ジャンルの開拓に。

●自宅で料理の臭いを回避するために、外食に多くのお金を費やしている方。

●部屋に残る臭いが気になって肉や魚を焼くのを控えている方。

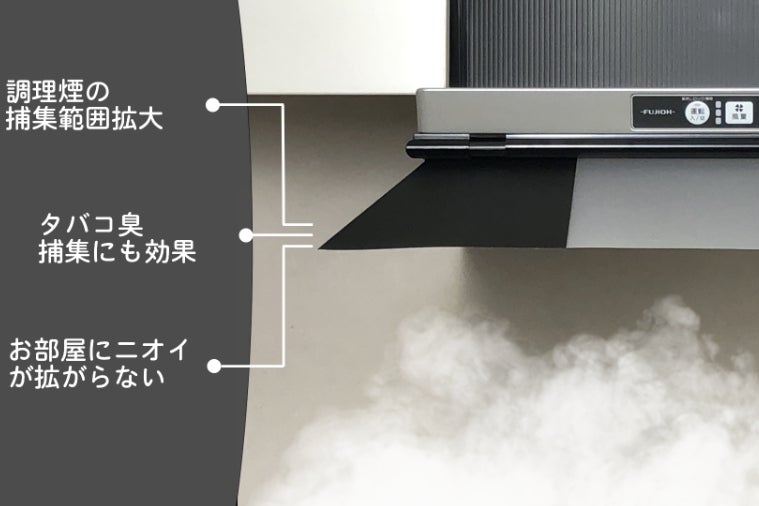

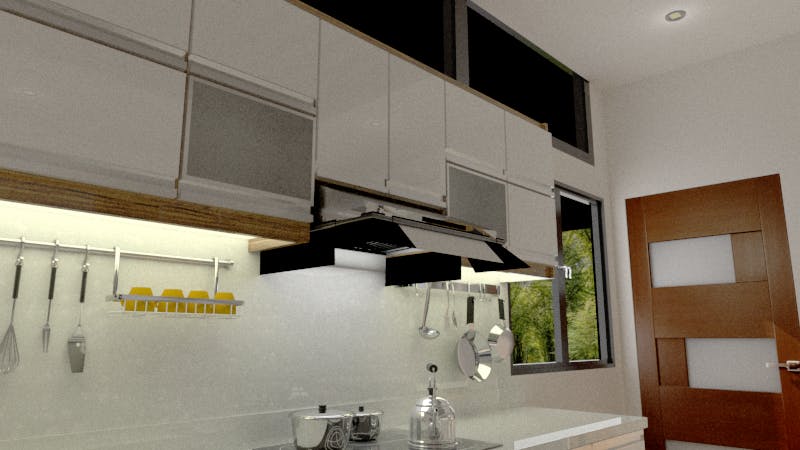

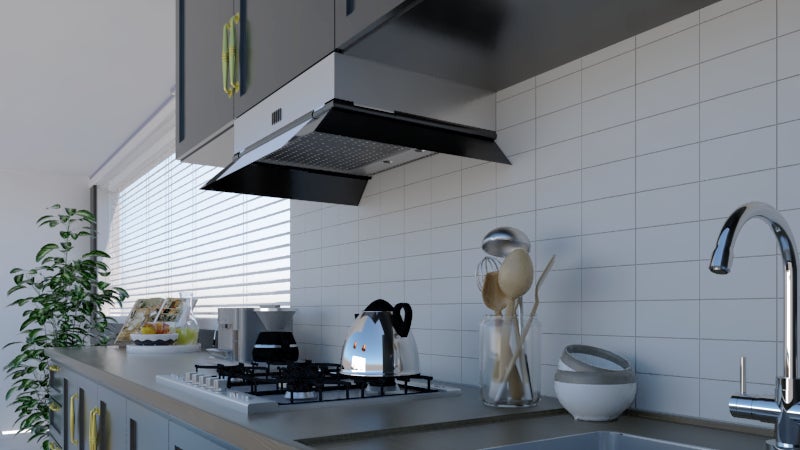

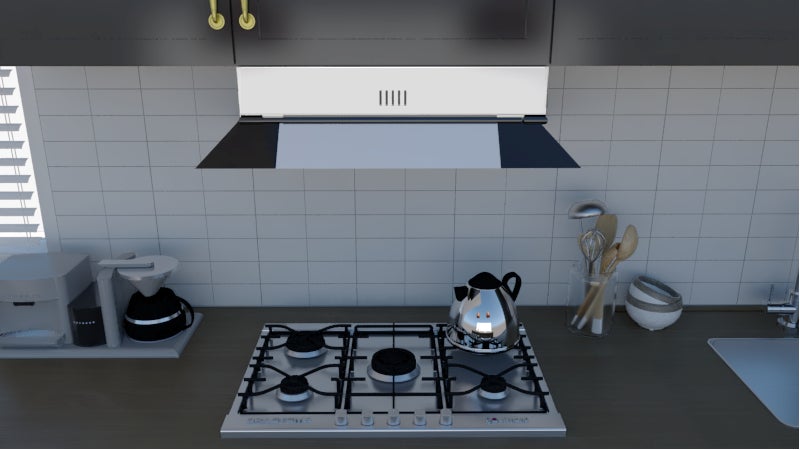

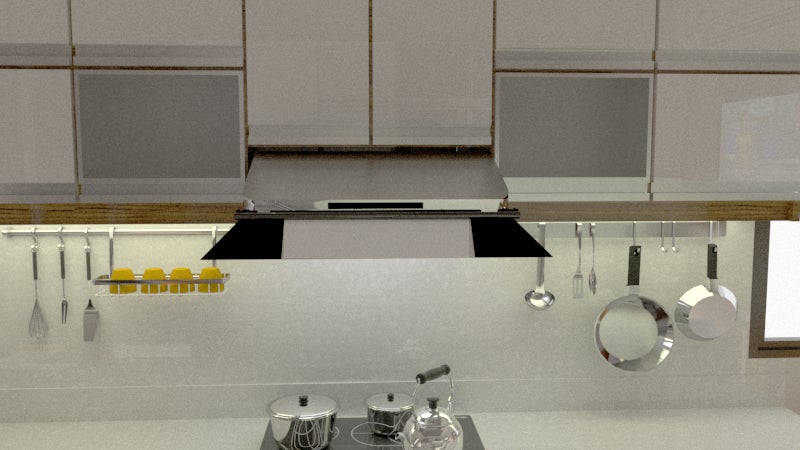

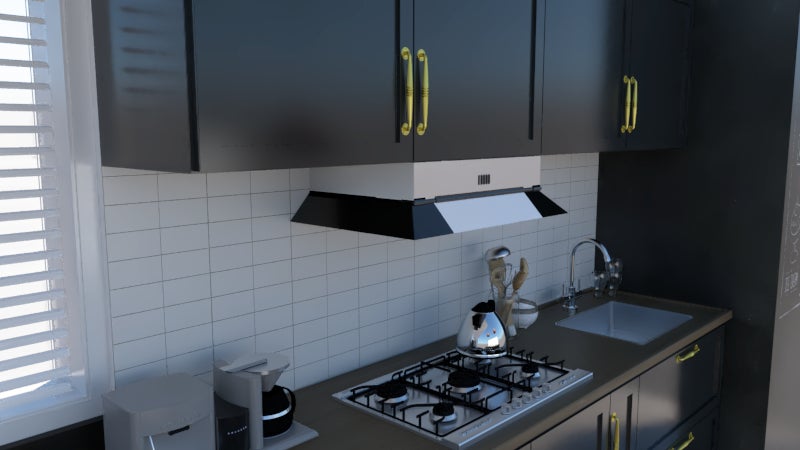

「煙兜（ケムリカブト）」の仕組み

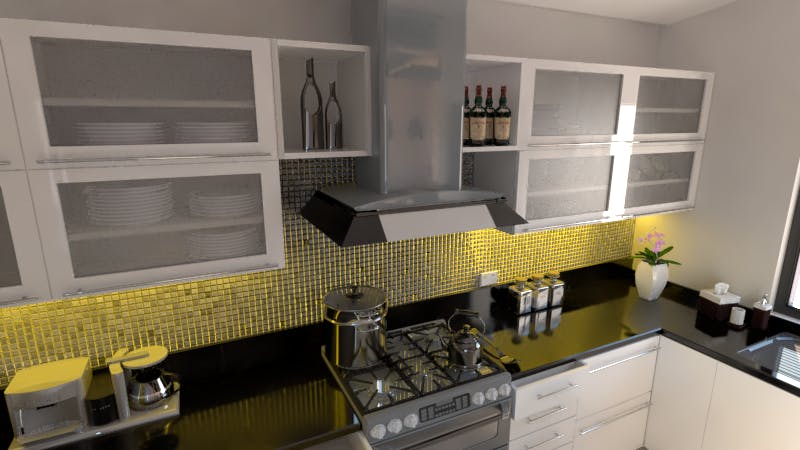

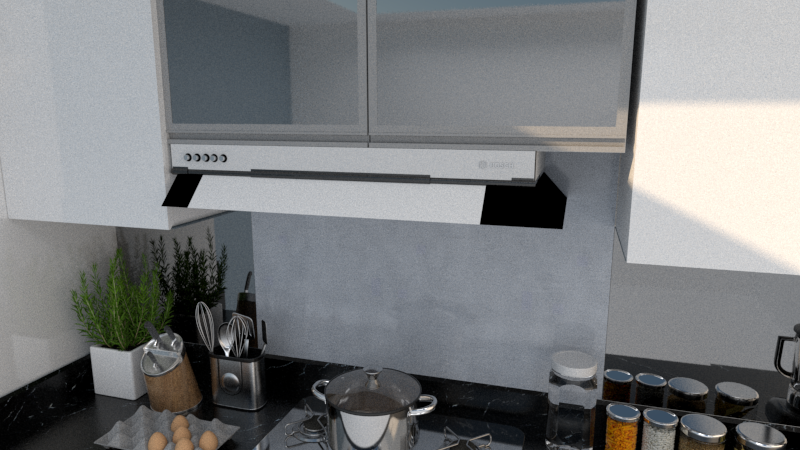

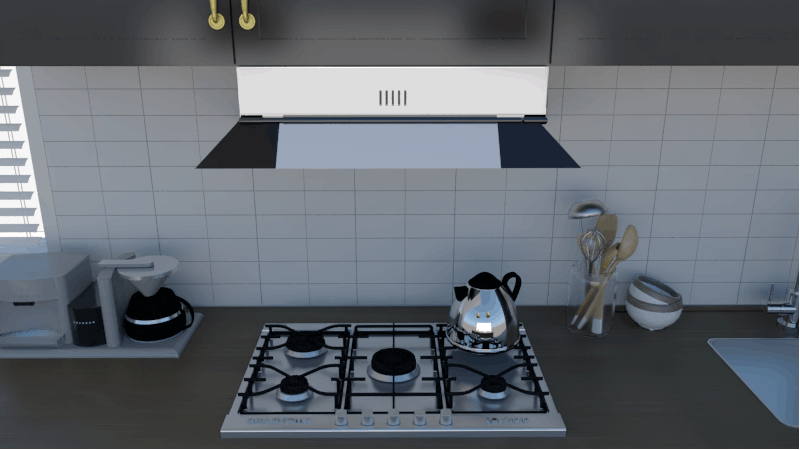

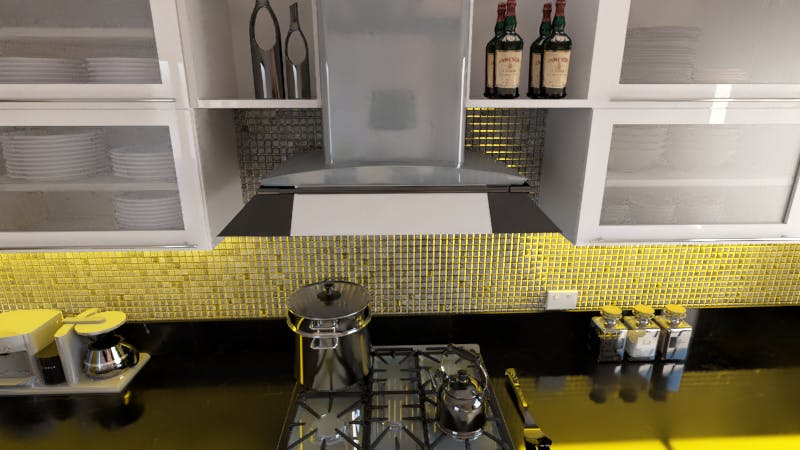

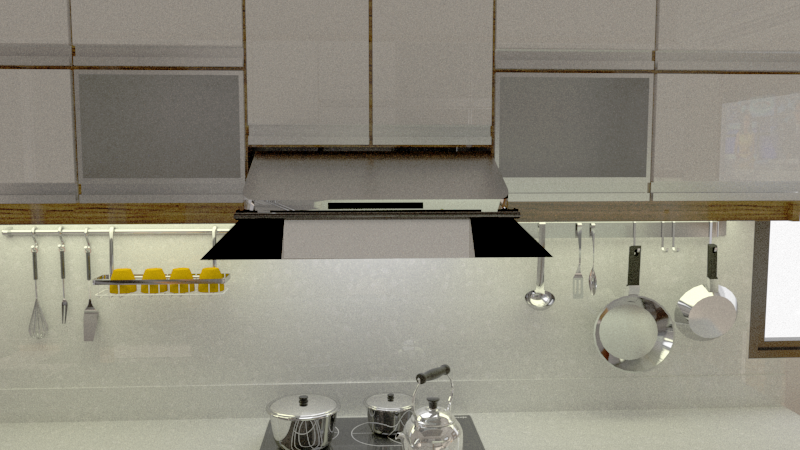

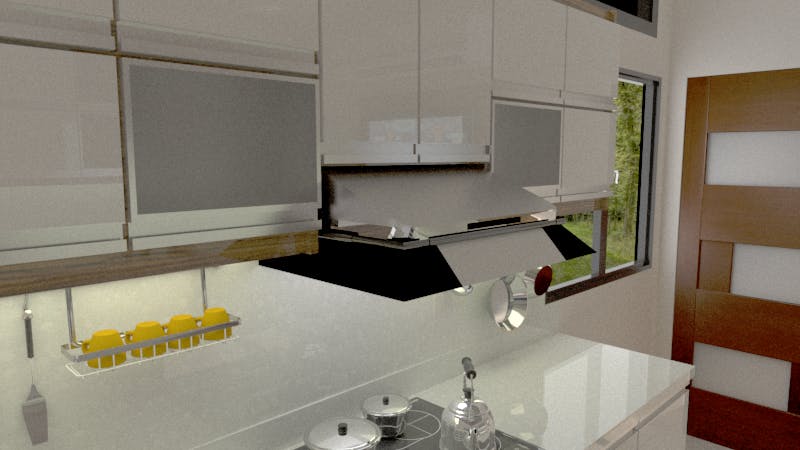

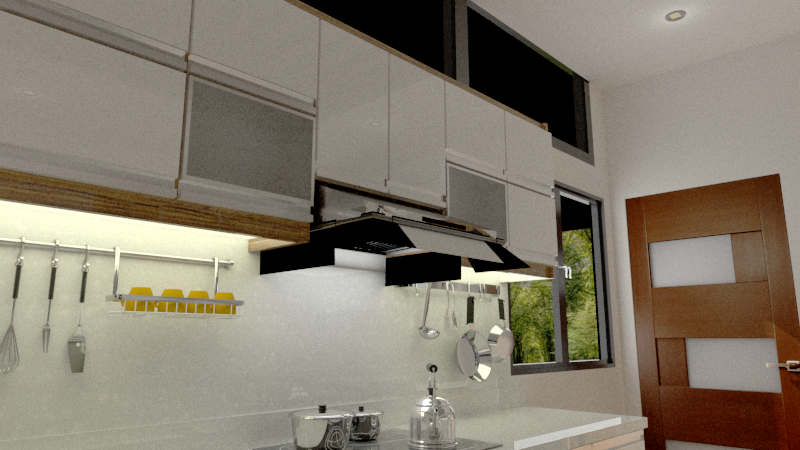

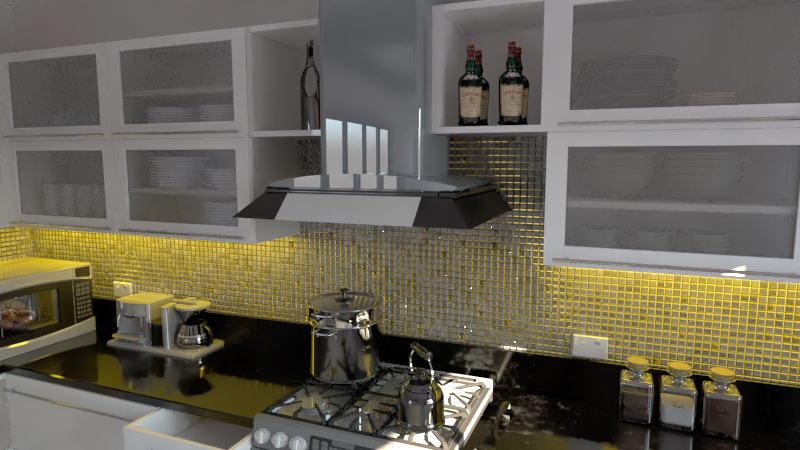

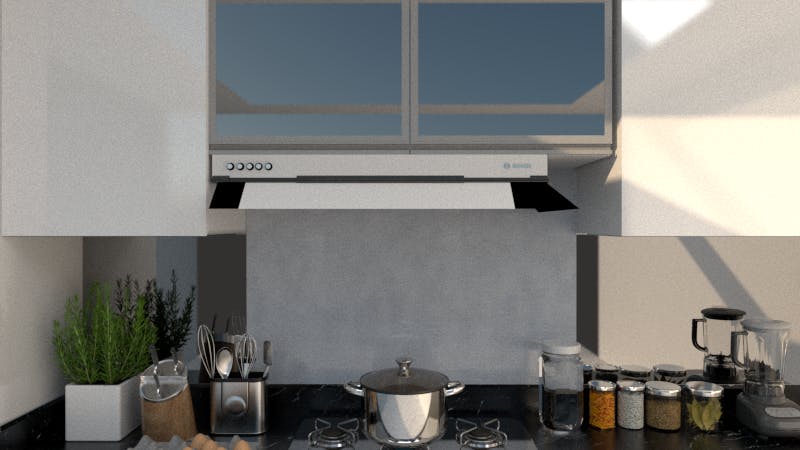

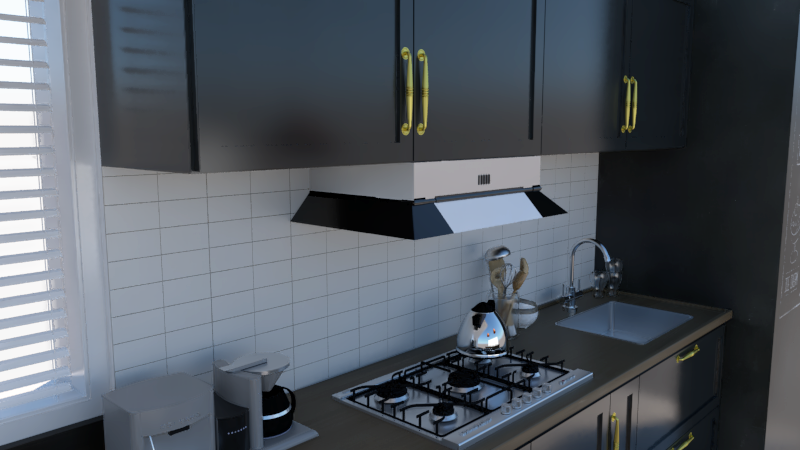

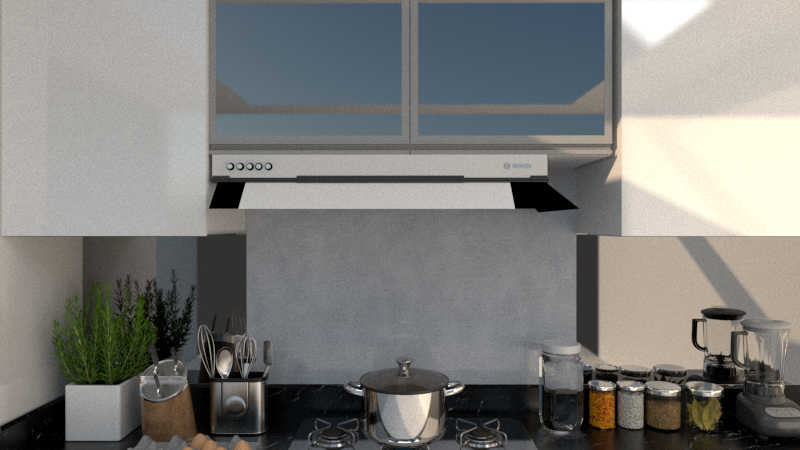

5分以内で組立てができ、取り付けが簡単！本商品は伸縮可能で自由度の高い設計のため、様々なサイズや形状のレンジフードに磁石で取り付けることができます。伸縮フレームと取り外し可能なパネルの 2 つの主要部分で構成されています。伸縮フレームは横幅60～90 cmのレンジフードに装着可能。強力な磁石でフレームの安定性を維持します。レンジフードの取り付け方法に応じて、パネルを 45 度または 90 度に調整し、フレームの下部に張り付けることができます。本商品は、耐熱性と非毒性の両方を備えた素材でできており、調理に必要な温度よりもはるかに高い温度に耐えることができます（耐熱上限146度）。当社の商品にご満足いただけない場合は、全額返金保証を提供します

メンテナンス方法について

「煙兜（ケムリカブト）」は定期的に発生する追加費用はありませんが、通常の食器用洗剤と水で時々パネルを洗うことをお勧めします。フレームとパネルは 約5 分以内で設置ができ、料理をしない時は設置したままにするか、必要に応じてパネルを取り外して片付けることもできます。

「煙兜(ケムリカブト)」の誕生秘話

本商品のコンセプトは、外出自粛期間 の制約の中で生み出されました。 1 日 3 食を自宅で調理すると、料理の余韻が家に残ります。発明者自身、家庭内で清涼スプレーや換気装置を頻繁に使用しても、料理の臭いは消えず、頭を悩ませていました。独自調査の結果、レンジフードの換気扇がフルパワーで動作していても、かなりの量の熱気と油性の蒸気がレンジフードの側面および前面から周囲に漏れていることが明らかになりました。そして、これが台所や隣接する部屋に広がる調理臭の主な原因と考えました。 また、タバコを吸う方から、「台所換気扇下でタバコを吸っているが、煙が揺れ動くので換気扇がうまく吸い上げているのか疑問。煙兜ではタバコの揺れる煙も捕集できるか」という質問をいただき、臭気判定士 石川英一氏に、料理臭に追加してタバコ臭についても検証していただく運びとなりました。

リターン商品のご紹介

各ご家庭の台所換気扇箇所に、「煙兜」のフレームとパネルを設置する方法をご案内します。耐熱性を備えた部品は、磁石を使用してシームレスに組み立てられ、スナップイン形式でしっかりと固定ができます。

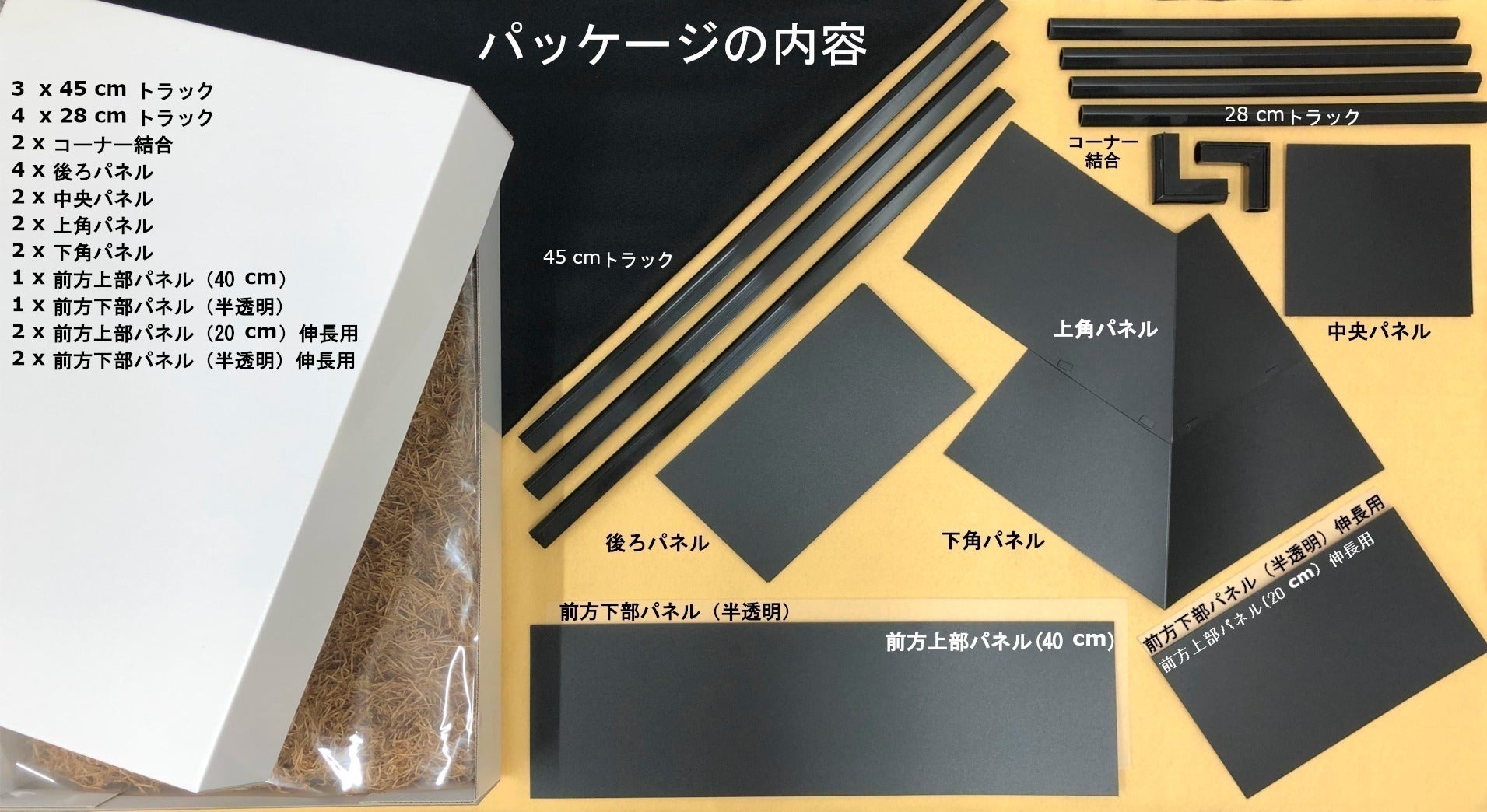

製品情報・仕様

外側の伸縮フレーム：3 x 45 cm、ポリカーボネート製 耐熱性146 度

内側の伸縮フレーム：4 x 28 cm、ポリカーボネート製 耐熱性146 度

ステンレススチール製トラック 2 x 27 cm、2 x 15 cm、4 x 5 cm

コーナージョイント：2 個、ポリカーボネート製耐熱性146 度

重量:：約500グラム

サイズ：横（伸縮フレーム 3パターン： 60.2 cm, 75.2 cm, 90.2 cm）ｘ縦（11.5 cm）ｘ奥行（60.1 cm）

製品設計：日本、部品製造：中国、 最終梱包・配送：日本

換気設備の関する試験結果

国家資格「臭気判定士」の第1期（1996年）、「臭気対策アドバイザー」資格を保有され25年以上臭気判定に従事されている、においのスペシャリスト、におい かおり環境アドバイザー 臭気判定士 石川英一氏に試験協力頂きました！

総合評価 ：「煙兜」を装着することによって、給気が不足する条件下でも臭気の排出効果が上昇することが確認できた。 大量の水蒸気が立ち上る茹で調理や煮物の場合、通常のレンジフード では捕集しきれずに調理臭気が室内に拡散しやすい。そのような条件ではタバコ臭で証明された「煙兜」の捕集効果が有効に働くと考えられる。

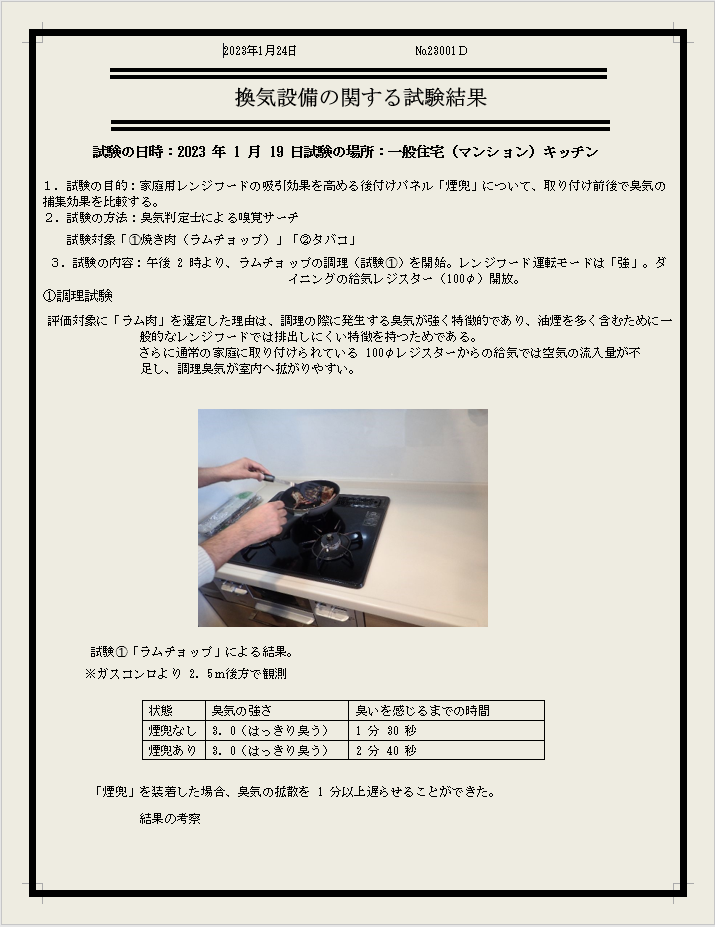

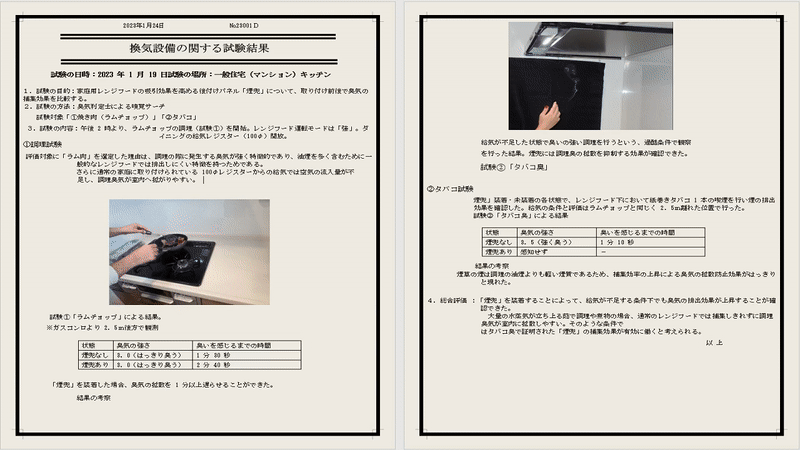

2023年1月24日                    №23001Ｄ

換気設備の関する試験結果

試験の日時：2023 年 1 月 19 日試験の場所：一般住宅（マンション）キッチン

１．試験の目的：家庭用レンジフードの吸引効果を高める後付けパネル「煙兜」について、取り付け前後で臭気の捕集効果を比較する。

２．試験の方法：臭気判定士による嗅覚サーチ

    試験対象「➀焼き肉（ラムチョップ）」「②タバコ」

３．試験の内容：午後 2 時より、ラムチョップの調理（試験➀）を開始。レンジフード運転モードは「強」。ダイニングの給気レジスター（100φ）開放。

①調理試験

 評価対象に「ラム肉」を選定した理由は、調理の際に発生する臭気が強く特徴的であり、油煙を多く含むために一般的なレンジフードでは排出しにくい特徴を持つためである。

               さらに通常の家庭に取り付けられている 100φレジスターからの給気では空気の流入量が不

               足し、調理臭気が室内へ拡がりやすい。

        試験➀「ラムチョップ」による結果。

※ガスコンロより 2．5ｍ後方で観測

                          状態               臭気の強さ           臭いを感じるまでの時間

                        煙兜なし     3．0（はっきり臭う）         1 分 30 秒

                        煙兜あり     3．0（はっきり臭う）         2 分 40 秒

煙兜」を装着した場合、臭気の拡散を 1 分以上遅らせることができた。

結果の考察

給気が不足した状態で臭いの強い調理を行うという、過酷条件で観察

を行った結果。煙兜には調理臭の拡散を抑制する効果が確認できた。

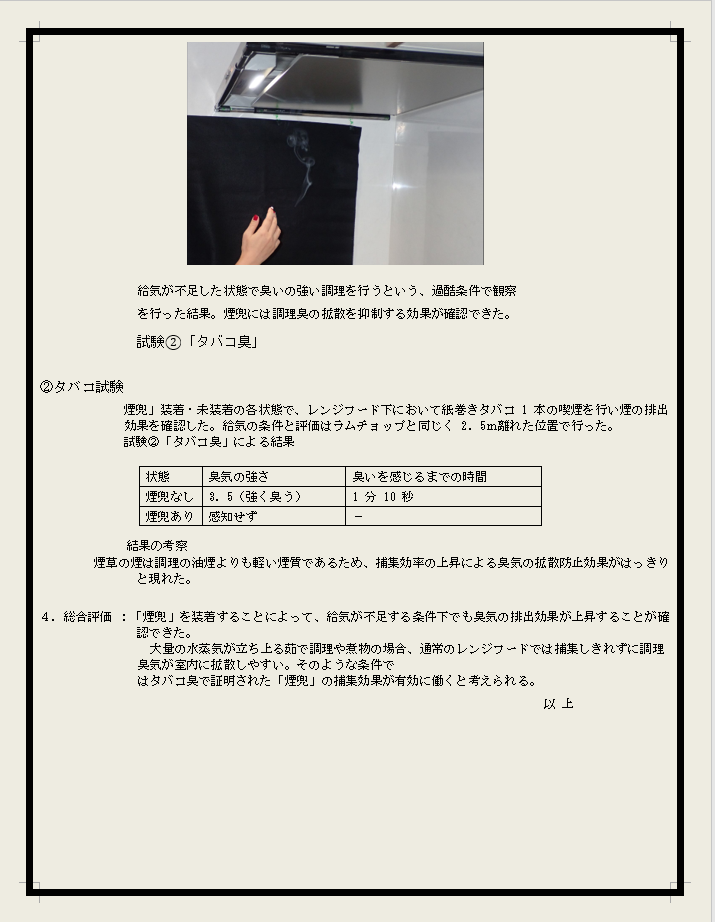

試験②「タバコ臭」

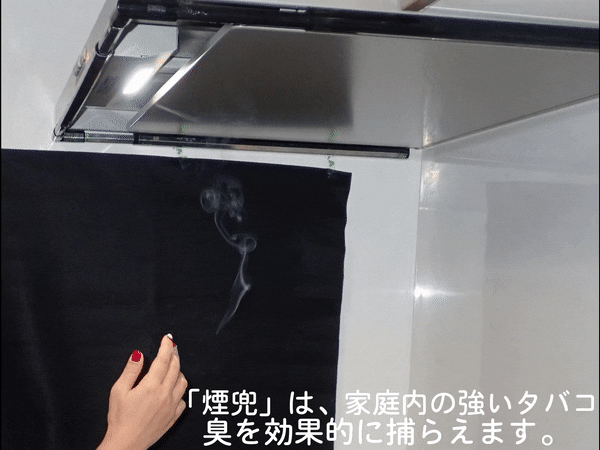

②タバコ試験

煙兜」装着・未装着の各状態で、レンジフード下において紙巻きタバコ 1 本の喫煙を行い煙の排出効果を確認した。給気の条件と評価はラムチョップと同じく 2．5ｍ離れた位置で行った。

              試験②「タバコ臭」による結果

                                状態           臭気の強さ        臭いを感じるまでの時間

                             煙兜なし     3．5（強く臭う）     1 分 10 秒

                             煙兜あり           感知せず                 －

 結果の考察

         煙草の煙は調理の油煙よりも軽い煙質であるため、捕集効率の上昇による臭気の拡散防止効果がはっきりと現れた。

４．総合評価 ：「煙兜」を装着することによって、給気が不足する条件下でも臭気の排出効果が上昇することが確認できた。

大量の水蒸気が立ち上る茹で調理や煮物の場合、通常のレンジフードでは捕集しきれずに調理臭気が室内に拡散しやすい。そのような条件で

はタバコ臭で証明された「煙兜」の捕集効果が有効に働くと考えられる。

以 上

Q&A

Q. 組立ては簡単ですか？

A. 各パーツをレンジフードへ設置するのに5分程で組立て可能です。同梱のハンドブックに組立て方法が記載しておりますのでご参照ください。また組立て方法についてギャラリーページにて動画でもご案内しております。

Q. タバコの揺れる煙にも効果ありますか？

A. 上記試験②の通り、タバコの煙は調理の油煙よりも軽い煙質であるため、捕集効率の上昇による臭気の拡散防止効果がはっきりと現れました。

Q.我が家のレンジは壁際にあります。「煙兜」は設置できるのでしょうか？

A.「煙兜（ケムリカブト）」は、各パーツをあえて組立て式に設計しています。パネルの角度の微調整や、前面フレームが伸縮可能です。よろしければ事前に台所レンジフードの写真を送ってくだされば、設置方法についてご相談に応じます。

Q.我が家のレンジはマグネット対応していません。

A.「煙兜（ケムリカブト）」は、現在ステンレス製でマグネット対応のレンジを前提にデザインされております。いくつかのステンレス素材でマグネット対応していないレンジがあることも理解しております。ご希望であれば耐熱性のテープを追加でご用意します。

Q.「煙兜」についた油や汚れはどのように掃除したら良いですか？

A.「煙兜（ケムリカブト）」のパネルとフレームの汚れは、暖かい水で通常の食器洗い用洗剤を用いて掃除頂けます。自動食器洗い機の利用はできません。化学薬品のご利用もご遠慮ください。

Q.調理をしないときは「煙兜」は外せますか？

A.「煙兜（ケムリカブト）」は、調理をしない時もそのまま設置いただいて構いませんが、もちろん都度外していただくことも可能です。

Q.我が家の大型レンジに対応できますか？

A.通常の家庭用レンジの横幅は60センチから90センチと思われます。「煙兜（ケムリカブト）」は、前面横幅フレームを伸縮性にデザインしておりますので、最大90センチの横幅サイズに対応可能です。

＜募集方式について＞

本プロジェクトはAll-in方式で実施します。目標金額に満たない場合も、計画を実行し、リターンをお届けします。

＜資金の使い道について＞

商品設備・配送費：目標金額の約30％

人件費：目標金額の約15％

広報費：目標金額の約10％

CAMPFIRE掲載手数料・決済手数料：目標金額の約17％

＜スケジュール予定＞

2023年3月末 クラウドファンディング終了

2023年5月～ リターン発送開始
