はじめに・ご挨拶

 ラズベリーパイ(Raspberry Pi)による電子工作を広めたいです。そのために、ちょっとした不便を解消できるものを開発していきたいと考えています。 私は、インフラ系のシステム開発部門に勤務、業務知識を生かすとともに60才前に始めたpythonでプログラミングをしています。主にRaspberry Pi (ラズベリーパイ)での開発を主にしています。 ラズパイによる電子工作の楽しさを広めるため、ちょっと生活を便利にするためのものを開発していきたいと考えています。 自宅では、ラズパイが7台常時稼働しています。 学習リモコン3台、駐車場監視1台(センサー基板)、寝室用しゃべる時計1台、愛犬用自動ドア1台、PicoWによる環境測定


プロダクトのご紹介

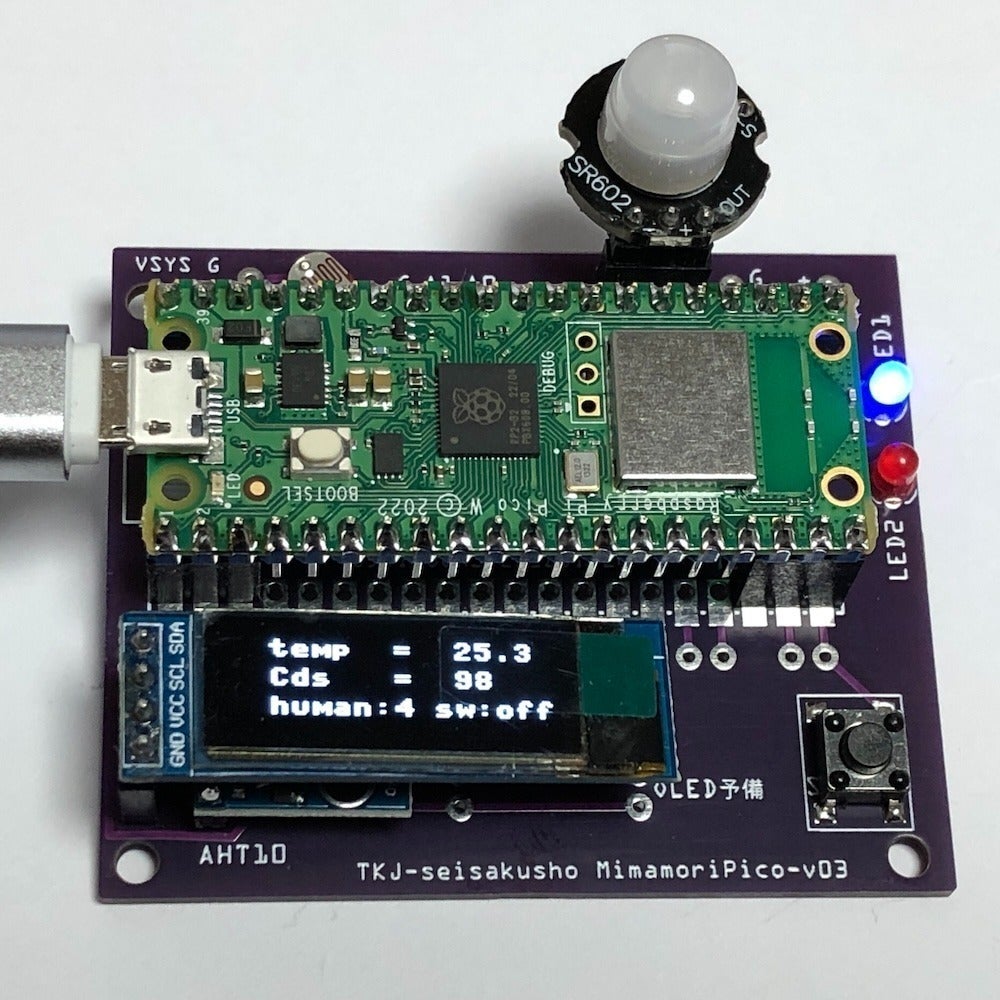

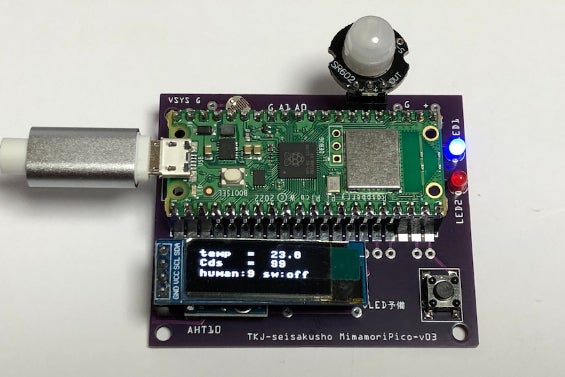

Raspberry Pi PicoWを使った簡易見守り基板(mimamoriPico)。 人感センサー、温湿度、明暗度を測定表示することで人の活動状況の把握が出来ます。スタンドアローンで基板上の液晶ディスプレイに一部状況を表示するとともにWeb上のデータ表示サービスambientへデータを送信し、お好みのダッシュボード表示が可能です。ambientでの表示は無料アカウント内で十分な表示が可能ですが、より高度な利用を行うための有料サービスも利用可能です。(ambientでの表示にはWiFi環境が必須)

基板上のLED2個で人感センサーの感知状況の表示、スイッチを押下することで、あらかじめ設定したメールアドレスに定形文のメールを送信することも可能です。(メール送信にはWiFi環境が必須)

・基本的には離れて暮らすひとり親などの見守り装置として開発していますが、簡易的なペットの見守り、侵入監視などにも活用可能かと思います。
・電子工作でなにか作ってみたい人
・PicoWを手に入れてLチカはやったけど、次に何をしようか悩んでいる人
・DX、IoTの為に何かしたいけど、安価に始めたい人
・環境測定を検討している人・農作物の温度・湿度管理の為に使いたい人
・ブレッドボードでずっと使用するのは不安な人
・技術系に育てたい中高生へのプレゼント
・勢いでPicoWを買ったけど、用途が決まらない人など、
幅広い応用が可能です。とにかく安価なpicoWでこれだけの事ができるを体験してみてください。

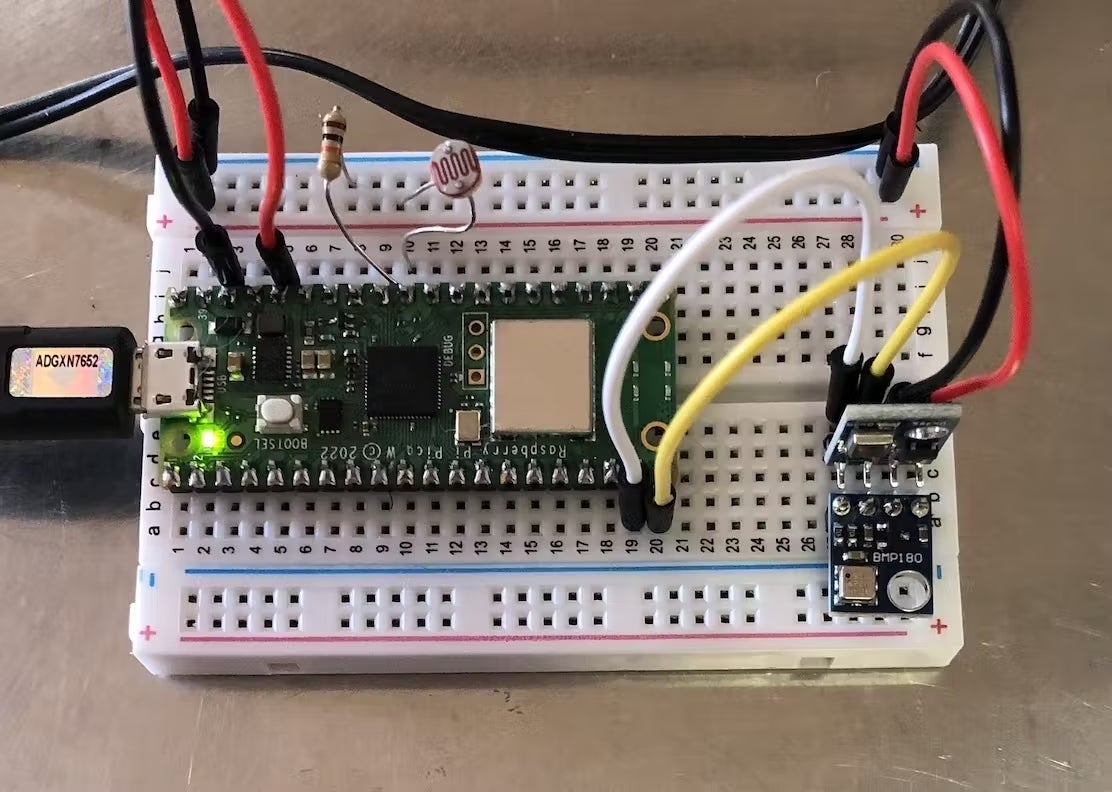

今回の基板を使わずにブレッドボードで構成すると

こんな感じになります。基板では、これに人感センサー、LED 2個、スイッチ 1個、OLEDがありますので、実際はもっと複雑になります。

また、ブレッドボードでは長期稼働に不安がありますが、ちゃんとしたした基板上にハンダ付けしてあると安心感が違います。


こだわり・特徴

もともとpicoはコンパクトなので、基板を装着した状態でもなるべくコンパクトにまとめました。また、使用するときも環境設定を一つのファイルにまとめて、「使いやすく、運用しやすく」をコンセプトにプログラムを組んでいます。安く提供するために人感センサーは安いものを使っていますが、ソフトウェアで誤動作を抑えています。エアコンなどの風が直接当たらず、人が一定期間滞在する場所(食卓、テレビ前、階段、洗面所)などに設置すると活動状況を把握しやすいです。

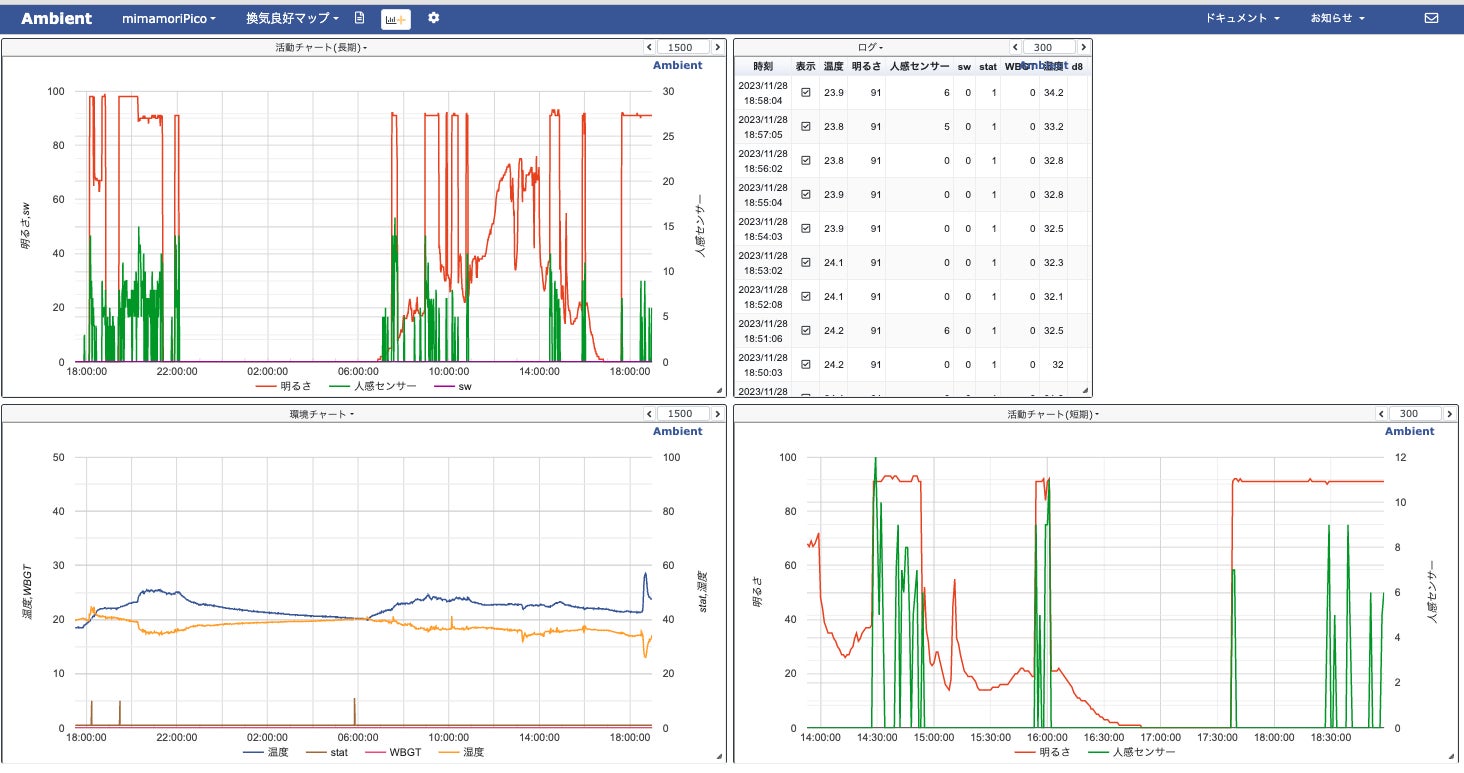

ambientでのダッシュボード表示  ← 当方の公開サイトが見れます。



リターンについて

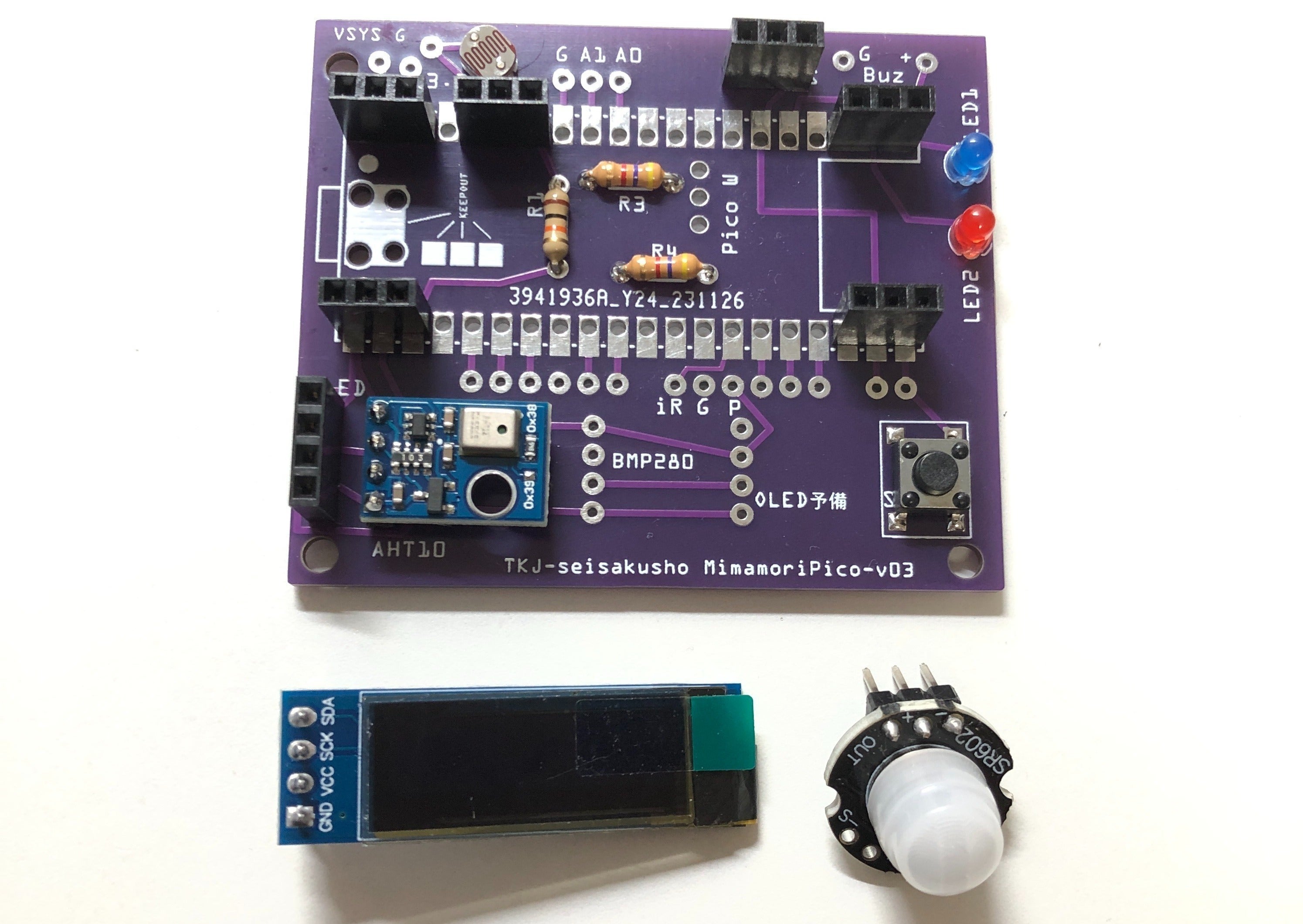

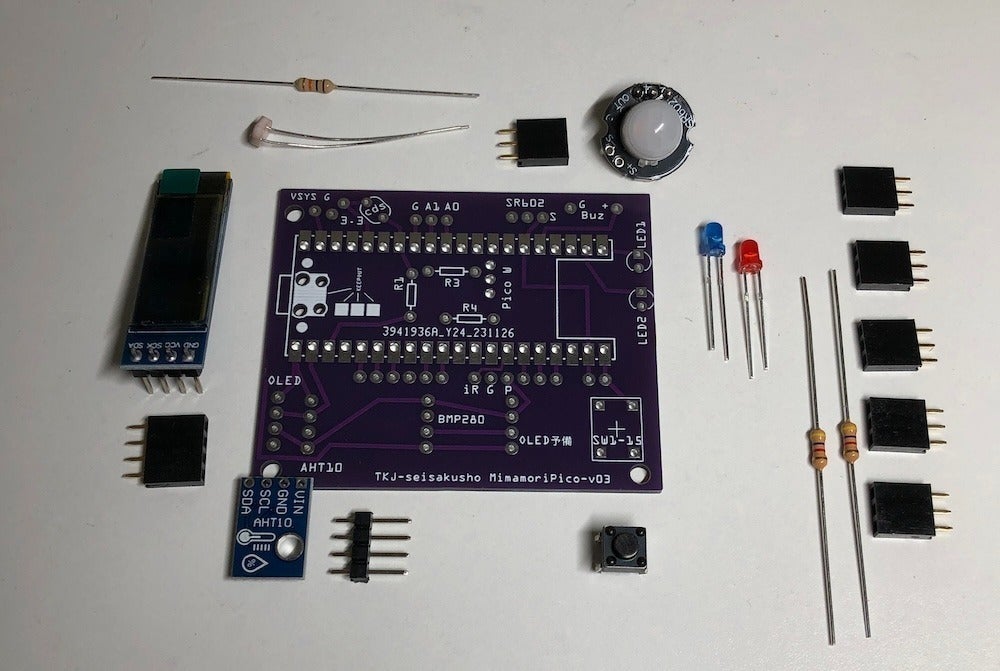

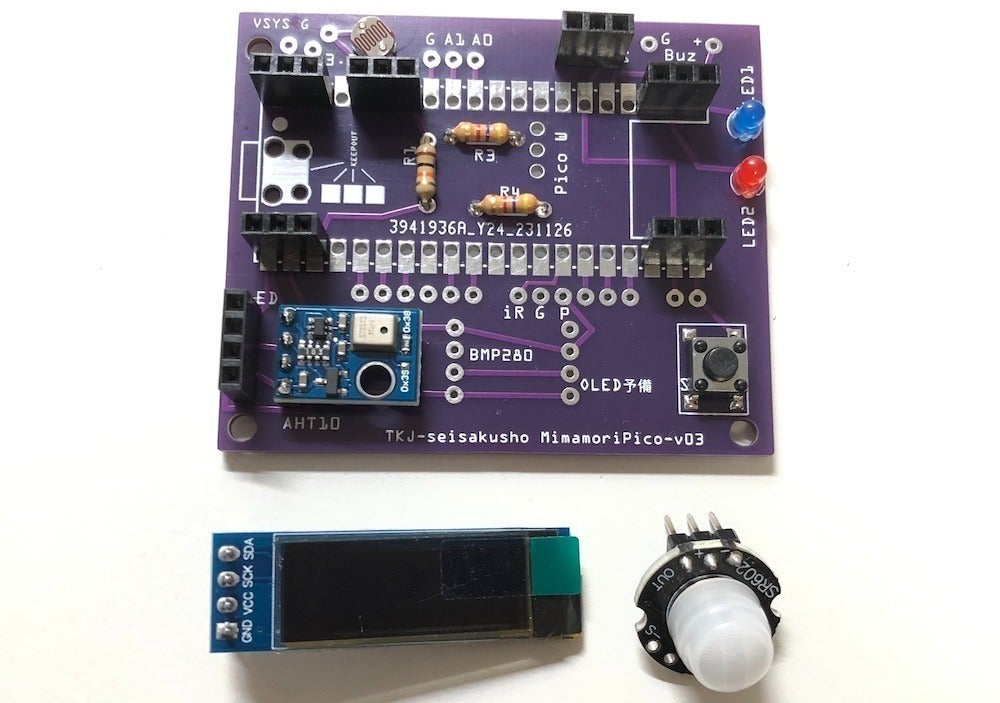

リターについては、自分で組み立てる部品セット、すぐに使える完成品、あとpicoWの代理購入によるセッティングなど、ご希望に沿うパターンを選んでご支援ください。

設定にないパターン組み合わせもご要望があれば、検討いたしますので、お問い合わせください。

リターンの写真については、参考です。色や部品、仕様が変更になる場合があります。

 支援いただいた資金に関しましては、基板作成・部品調達の支払いと、次のプロジェクトの試作品製作のための資金とさせていただきます。

仕入れ費:3000円(基板作成代)、4000円(部品代)、手数料:約3000円(余りは次回試作品の費用にさせていただきます)。例として10000円売上があった場合です。金額が増えれば比例して経費も増えます。


スケジュールについて

2024年2月18日 クラウドファンディング終了、順次リターン部品を仕入れし、製作します。
試作も完成し動作確認も済んでいますので、2月中にリターン発送予定。


製品情報・仕様

・人感センサー
  SR602 センサーの動作をLEDで確認できます。
・気温、湿度センサー
      AHT10 温度:-40〜85度 ±0.3度  湿度:5〜95% ±2%
  計算にて簡易的にWBGTも表示可能
・Cds
  明るさを0-100%で表現
・スイッチを押下することにより、設定した定形メールをメールします。
・OLEDにて、動作状況を確認できます。(外したままでも運用可能)


<過去に成功したプロジェクト品の販売について>

ラズパイに関する製品を開発し、キャンプファイヤーにて多くの賛同を得たものについて、スイッチサイエンスさんにて販売しています。よろしければ、一度見てみてください。(下のリンクを押下するとスイッチサイエンスHPに飛びます。)

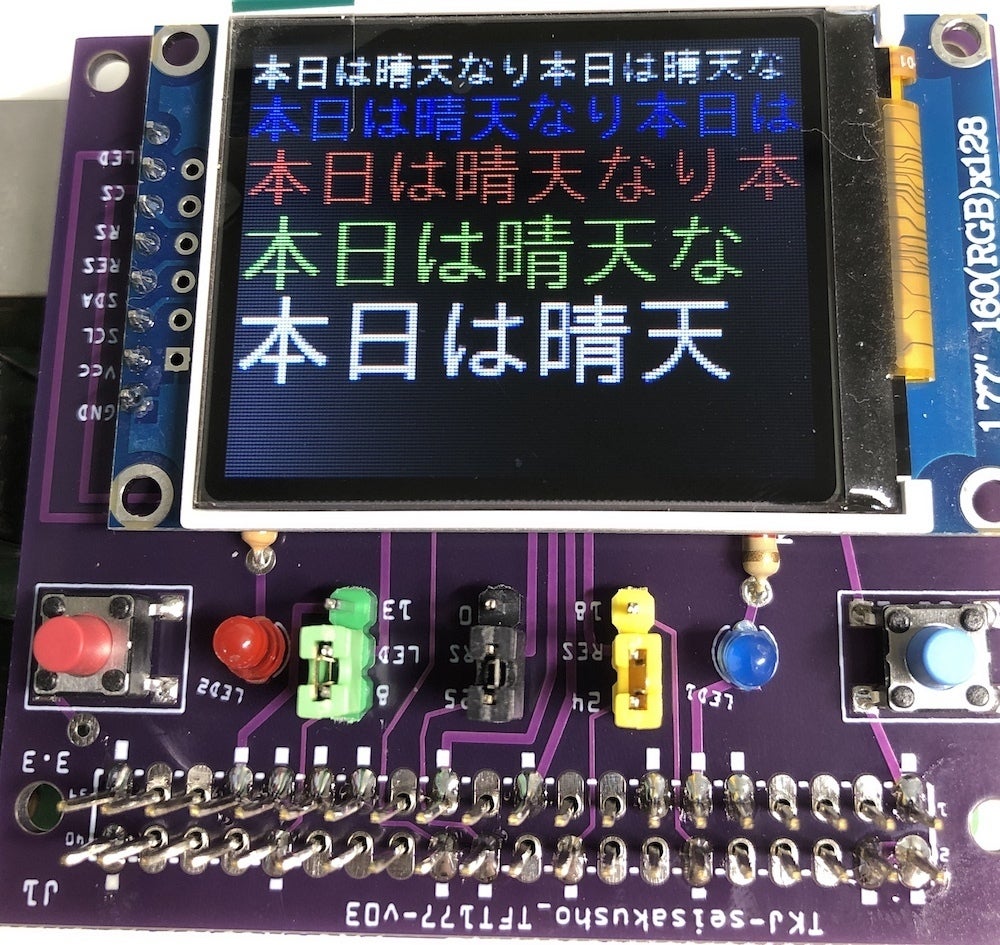

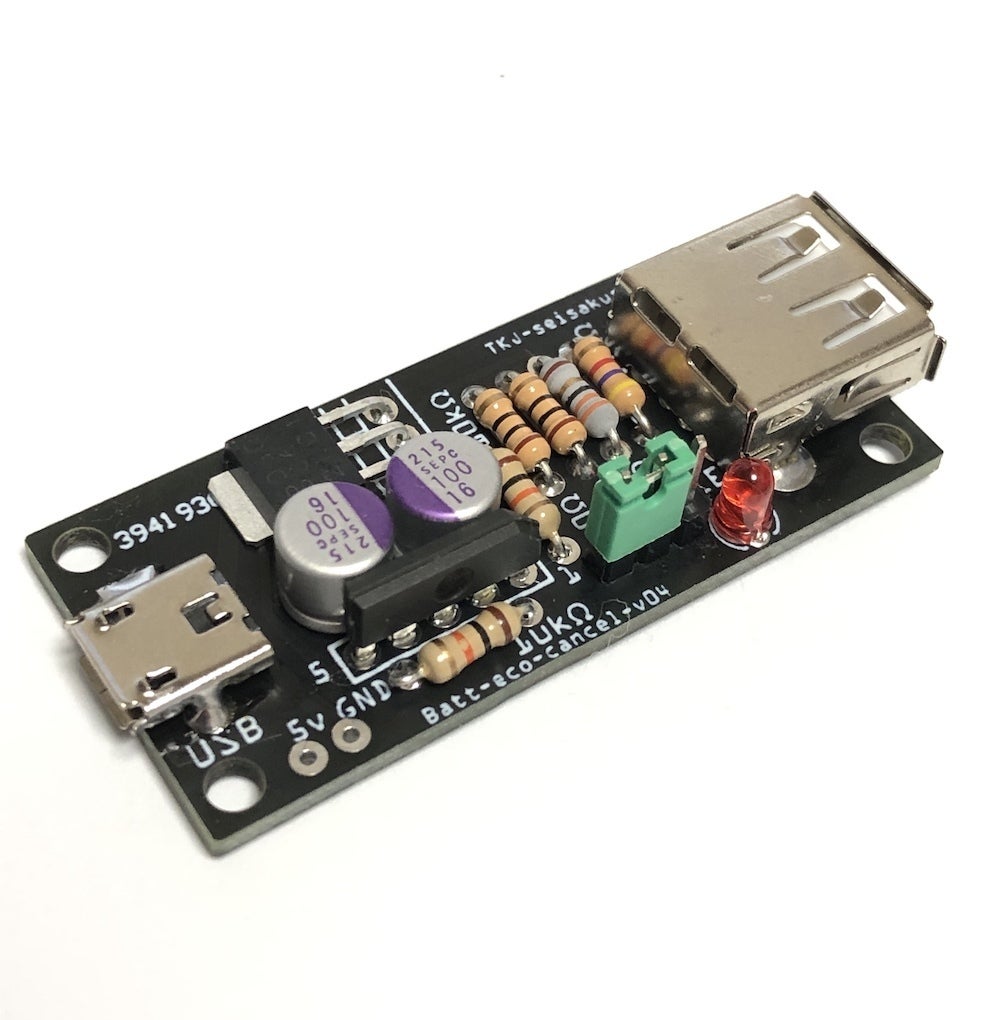

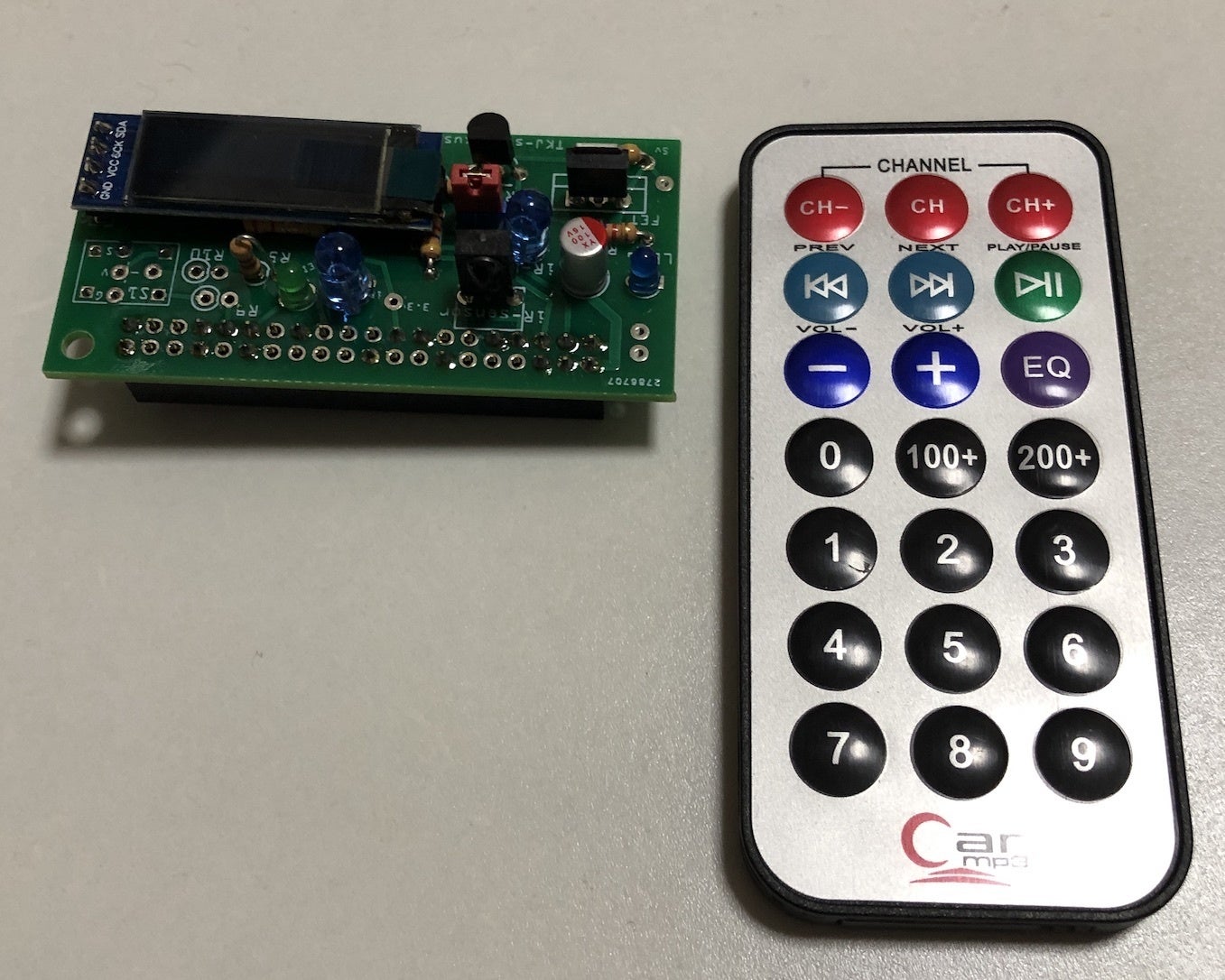

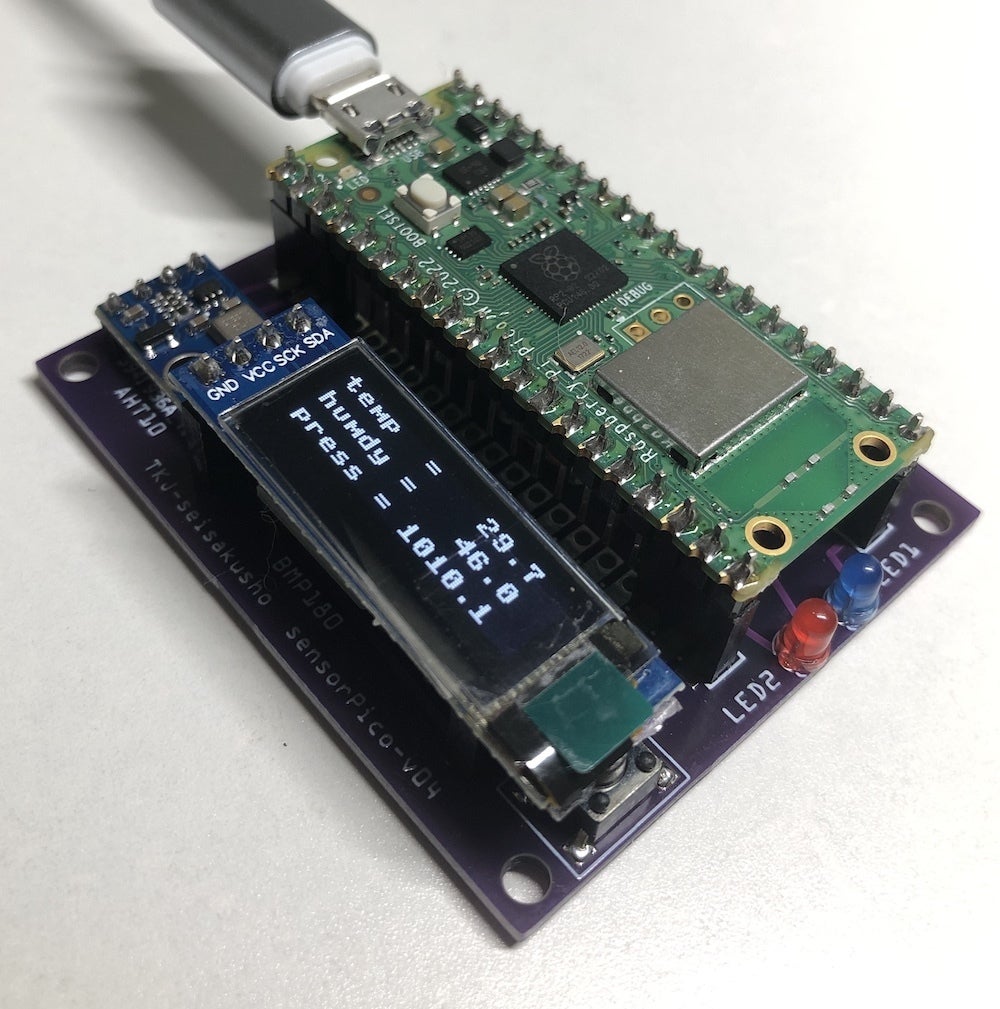

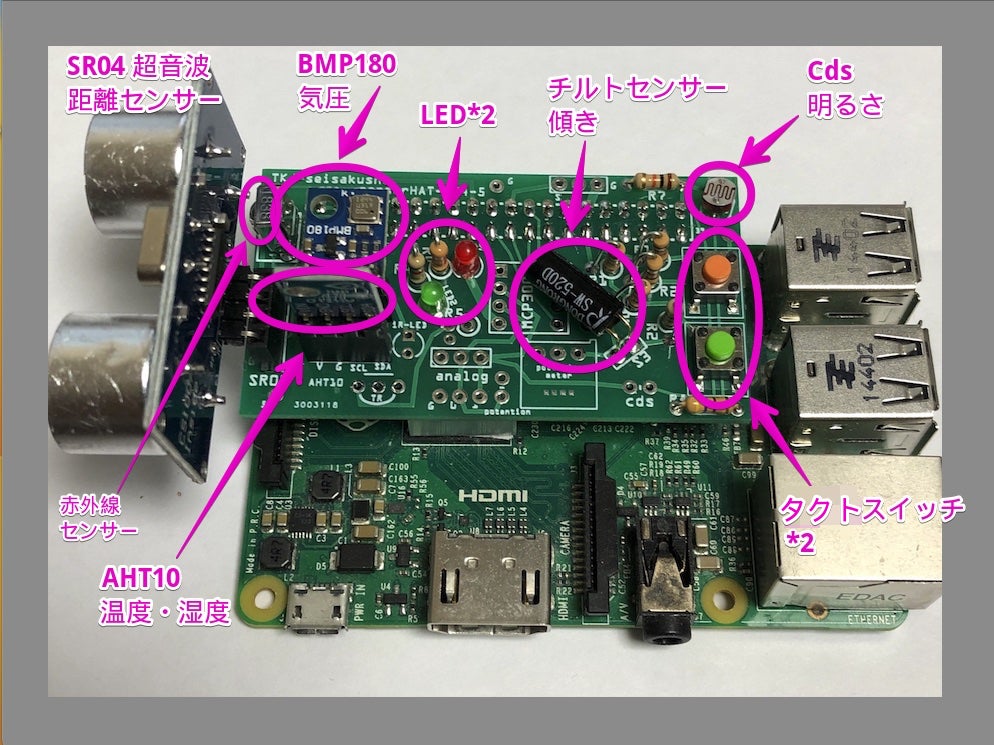

BEC:Battのエコ機能解除基板TFT:工作に汎用UI基板MultiSensor:センサー基板sensorPico:センサー基板L_remocon:学習リモコン基板
ECサイトでの販売


<募集方式について>
本プロジェクトはAll-in方式で実施します。目標金額に満たない場合も、計画を実行し、リターンをお届けします。
