はじめに・ご挨拶

　ラズベリーパイ(Raspberry Pi)による電子工作を広めたいです。そのために、ちょっとした不便を解消できるものを開発していきたいと考えています。

　私は、インフラ系のシステム開発部門に勤務、業務知識を生かすとともに60才前に始めたpythonでプログラミングをしています。主にRaspberry Pi （ラズパイ）での開発を主にしています。　ラズパイによる電子工作の楽しさを広めるため、ちょっと生活を便利にするためのものを開発していきたいと考えています。　自宅では、ラズパイが7台常時稼働しており、主なものは下記のとおりです。学習リモコン3台、駐車場監視1台、寝室用しゃべる時計1台、愛犬用自動ドア1台他

このプロジェクトで実現したいこと

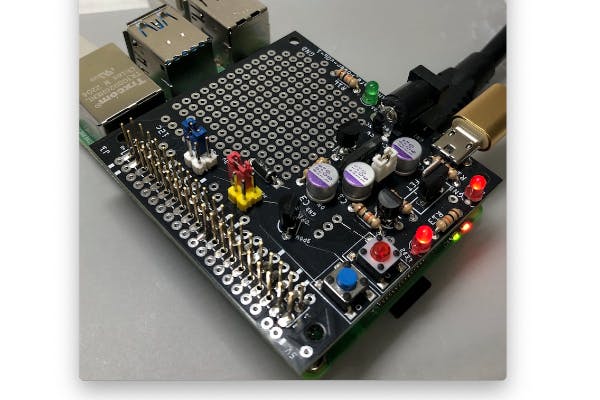

　RaspberryPi(ラズパイ)は小さくて手軽なLinuxコンピューター。とはいえ、やはりコンピューターだし、システムがmicroSDカードに入っており動作中に突然電源を切ったりすると、システムを壊してしまい起動しなくなることがあります。そんな時に安全安心に電源のオン・オフを制御してくれる基板です。

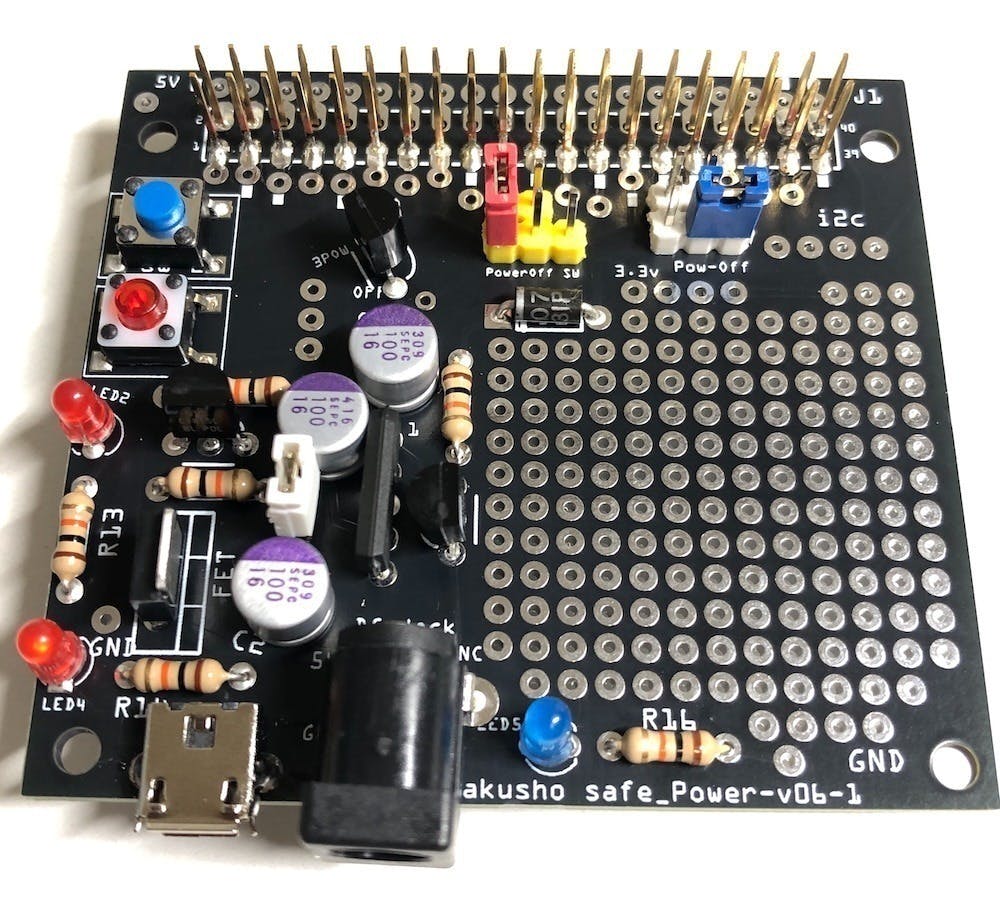

　基板にあるオンスイッチを押すと電源が入り、オフスイッチを押すと、システムを安全にシャットダウンした後に電源をオフにしてくれます。

　また、ラズパイを組み込み装置に入れたり、ケースに入れた場合などに、スイッチを追加して、基板外部のケースにつけた状態で、スイッチをワンプッシュで電源を入れ、電源を切るときもスイッチワンブッシュでシステム停止、電源オフを安全に行うことができます。(要外部配線、最小3本)

　初心者やお子さんにラズパイを使ってもらう時に重宝しますし、使い慣れた人でもいちいちshutdownコマンドを打ち込んで、システム終了を確認して電源を切るのは、何気に面倒です。この基板があれば、スイッチ一つで安全に電源を切ることができます。

プロジェクト立ち上げの背景

　ラズパイで作った装置を嫁さんや子供に使ってもらう時に、電源の入り切り、システムのシャットダウンなどを説明してもなかなかわかってもらえずに、いきなり電源切られたりしました。ややこしい説明をせずに電源スイッチがあれば、事足りるとおもったのが、開発のきっかけです。

こだわり・特徴

　機械部品を最小限にして、故障確率を減らしたのと、消費電力を少なめにして、確実に動作するように回路設計しています。

　通常このような基板の制御にはC言語を使われていますが、本品はpython3で記述しています。ソースファィルも提供しますので、ご自身での改造も可能です。電源オフのタイミングを標準より長くしたり、場合によっては、スイッチ以外のトリガーで作動させることも可能になります。

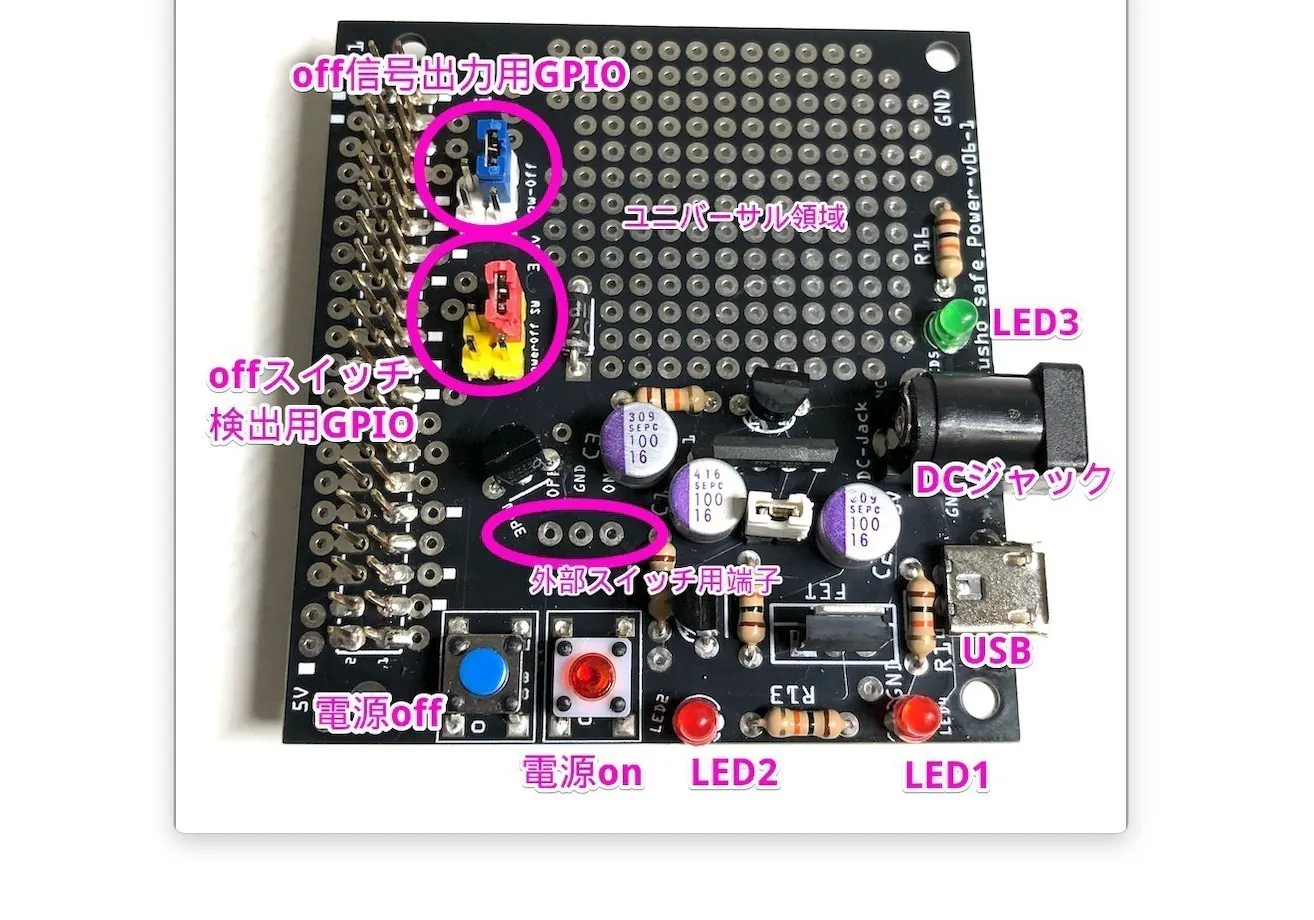

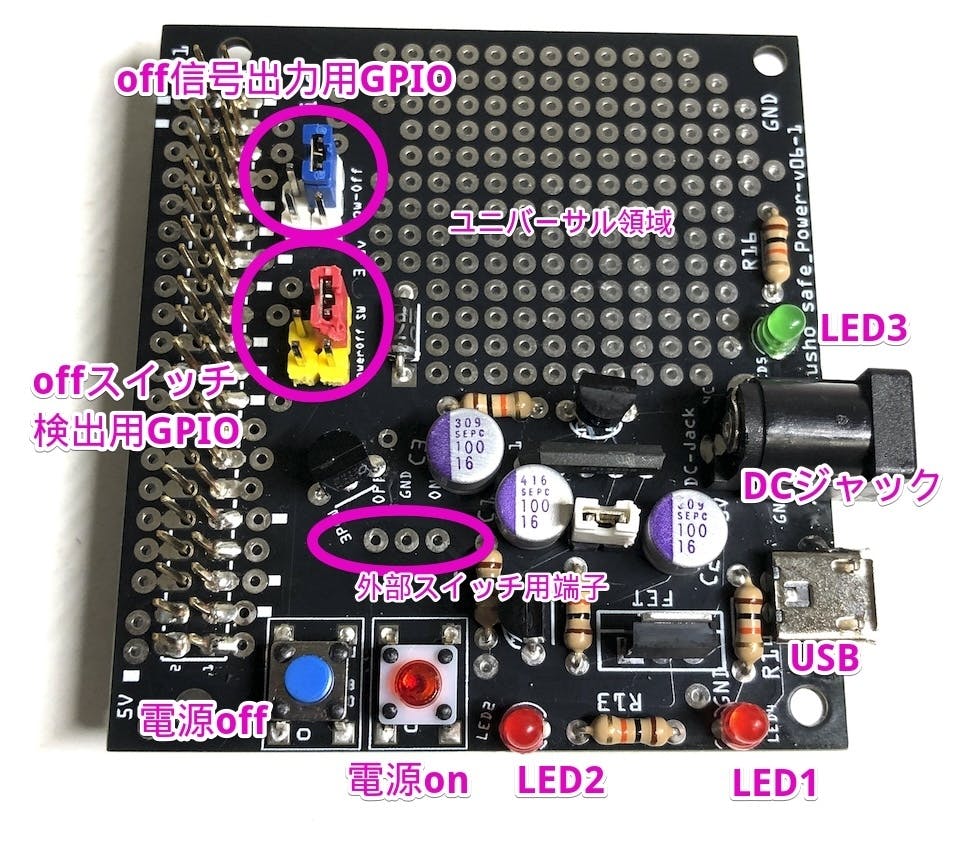

　ピンソケットに連結用のものを使用しています。これにより、別の基板を重ねて装着することが可能となっています。またその時にGPIOピンのコンフリクトを避けるために、本基板で使用するGPIOを変更することが可能となっています。

　別の基板を使うほどではないが、何らかの回路を実装する場合を想定して、ユニバーサル領域を作っています。簡単な表示器やセンサーなどを本基板上に実装することも可能です。

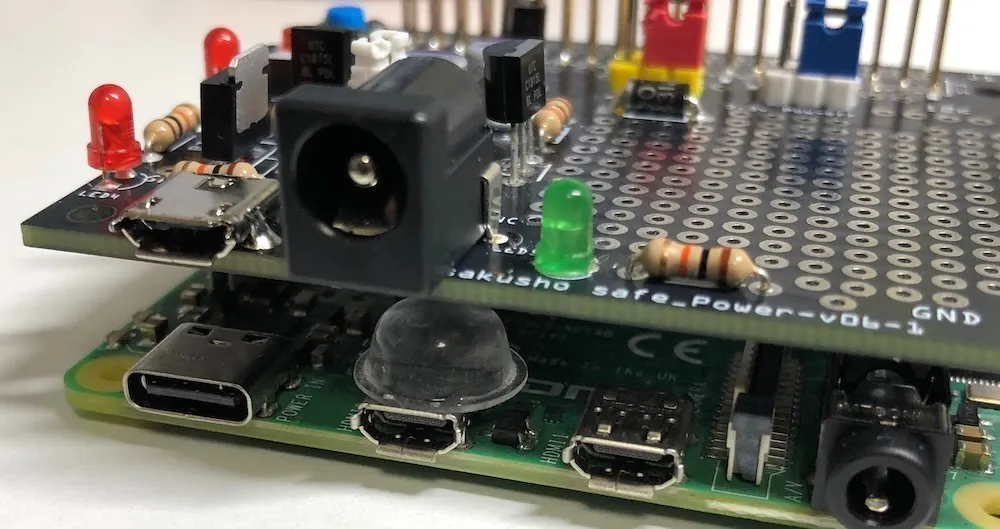

　ラズパイのUSB電源端子は何度も抜き差ししていると、故障の原因になります。本品を使えばラズパイ本体のUSB電源端子は使いませんし、5v-DCジャックタイプの電源も使用可能ですので、便利になります。ラズパイ専用ACアダプタを用意しなくても、余っているACアダプタが使えます。(5V2A以上センタープラスタイプが必要)

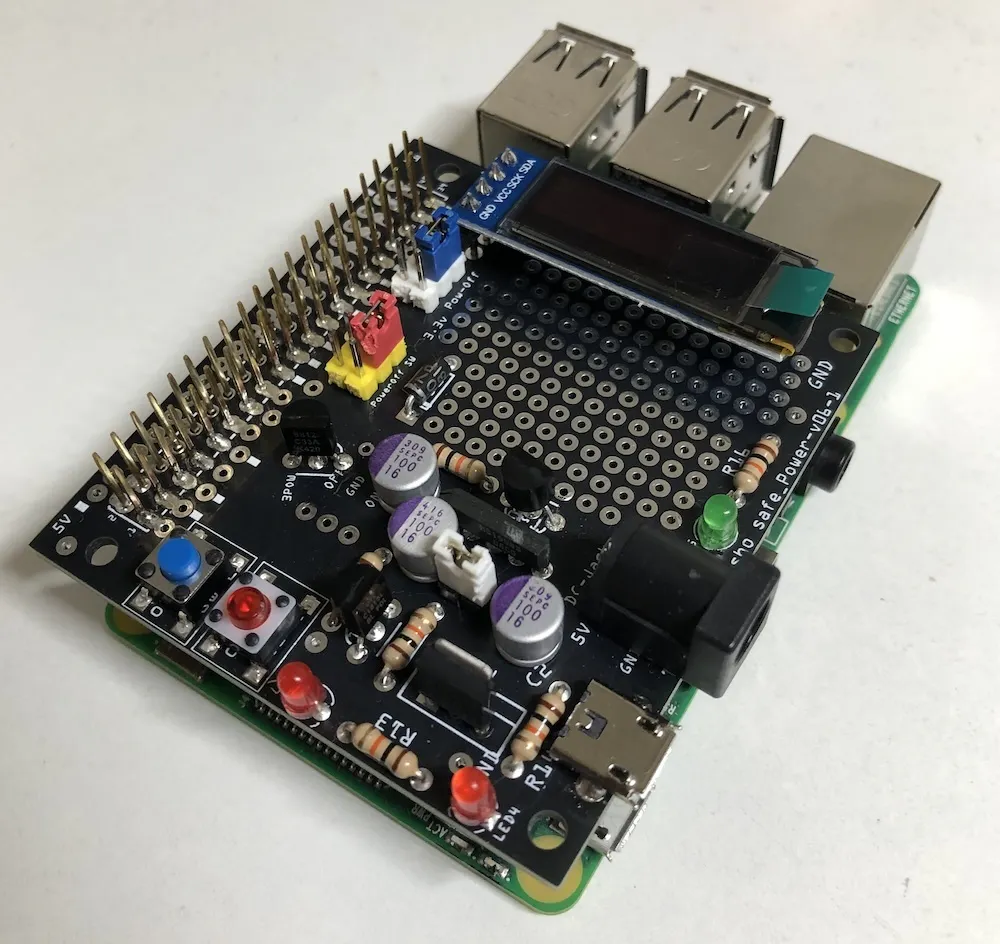

　ユニバーサル領域にi2cのパターンを用意していますので、下の写真のようにOLEDデイスプレイを簡単に装着することが可能なようになっています。

リターンについて

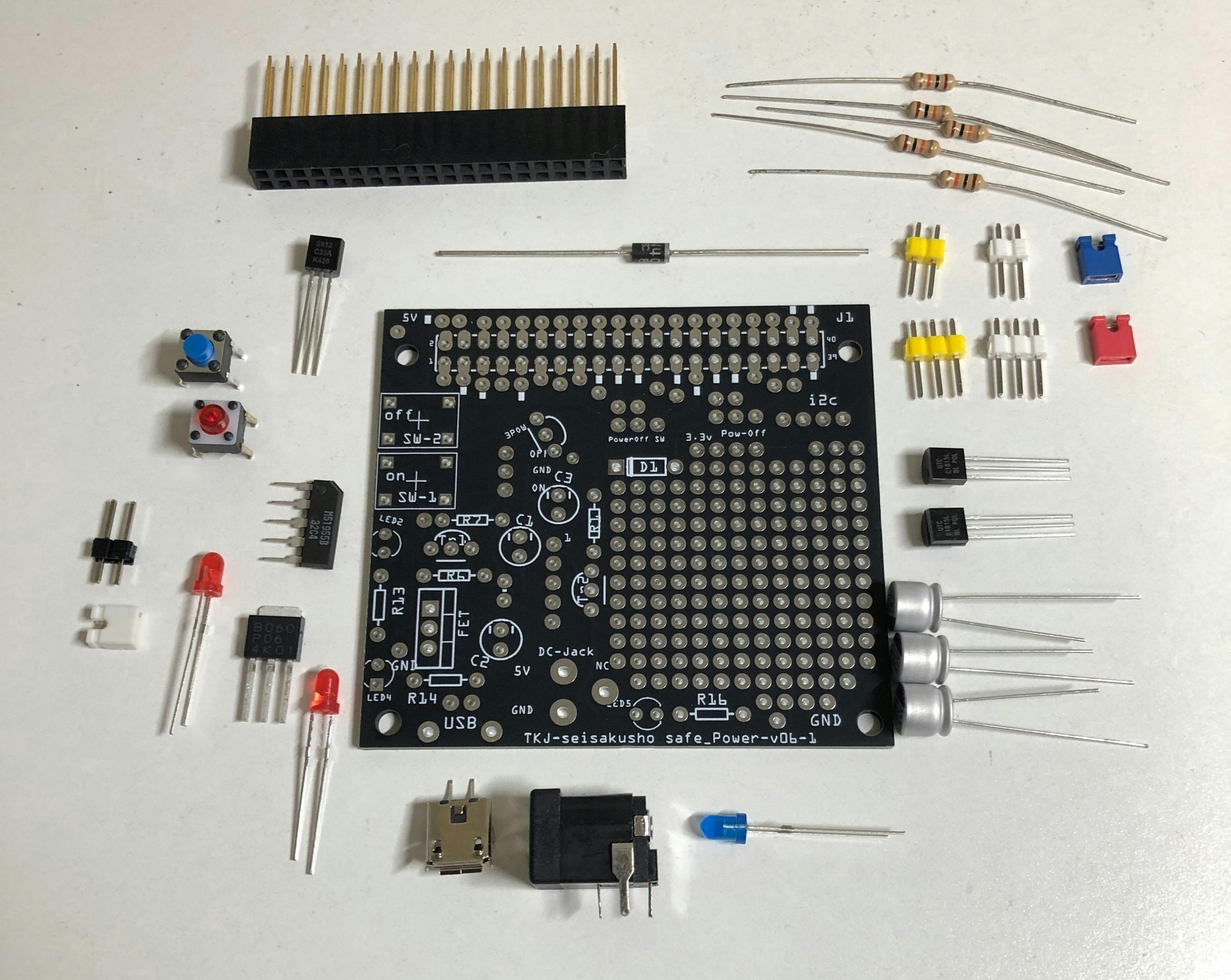

　リターンに応じて、基板をお届けします。(ラズパイは付属しません。)　またお礼のメールと今後の開発計画案も併せてお届けします。

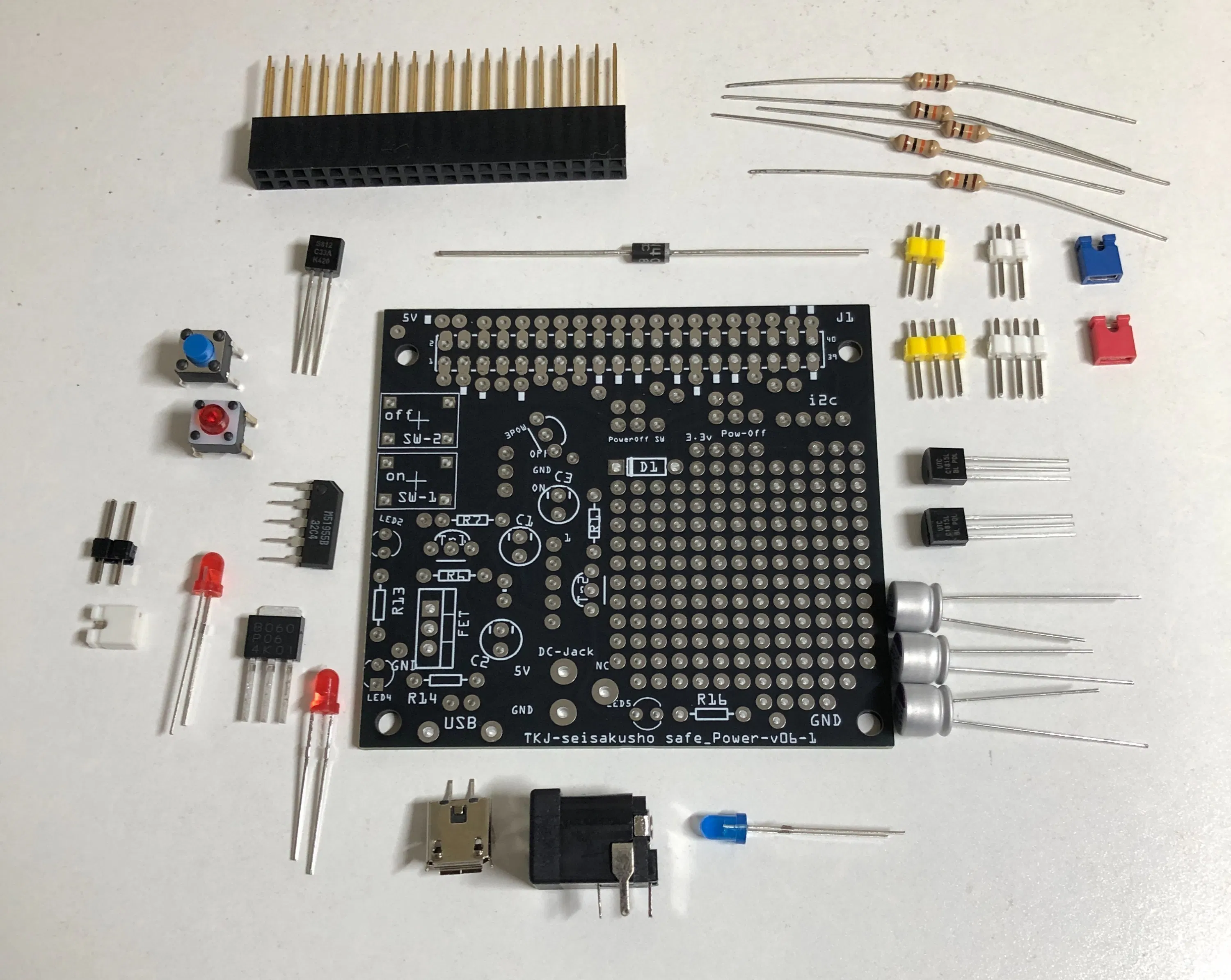

　完成品と電子工作用にキットを用意しています。お好きな方を選んでご支援ください。

　本品を使うのにシステムの設定とプログラムのインストールが必要です、手順や資料を保管したダウンロードサイトをお知らせするので、手順書に従って、インストールしていただきます。

　直ぐに使いたい、時間に余裕がない、インストールに自信が無い方には設定済みのmicroSDも提供します。その際は、microSDも合わせて支援してください。

　部品は事前に確保していますので、プロジェクト終了月になりましたら順次発送いたします。最大でも1ヶ月以内にはお届けできます。　「All-in方式」ですので、必ず手元に届きます。

　支援いただいた資金に関しましては、基板作成・部品調達の支払いと、次のプロジェクトの試作品製作のための資金とさせていただきます。

仕入れ費：3000円(基板作成代)、4000円(部品代:限定分)、手数料：約3000円(余りは次回試作品の費用にさせていただきます)/10000円売上があった場合

製品情報・仕様

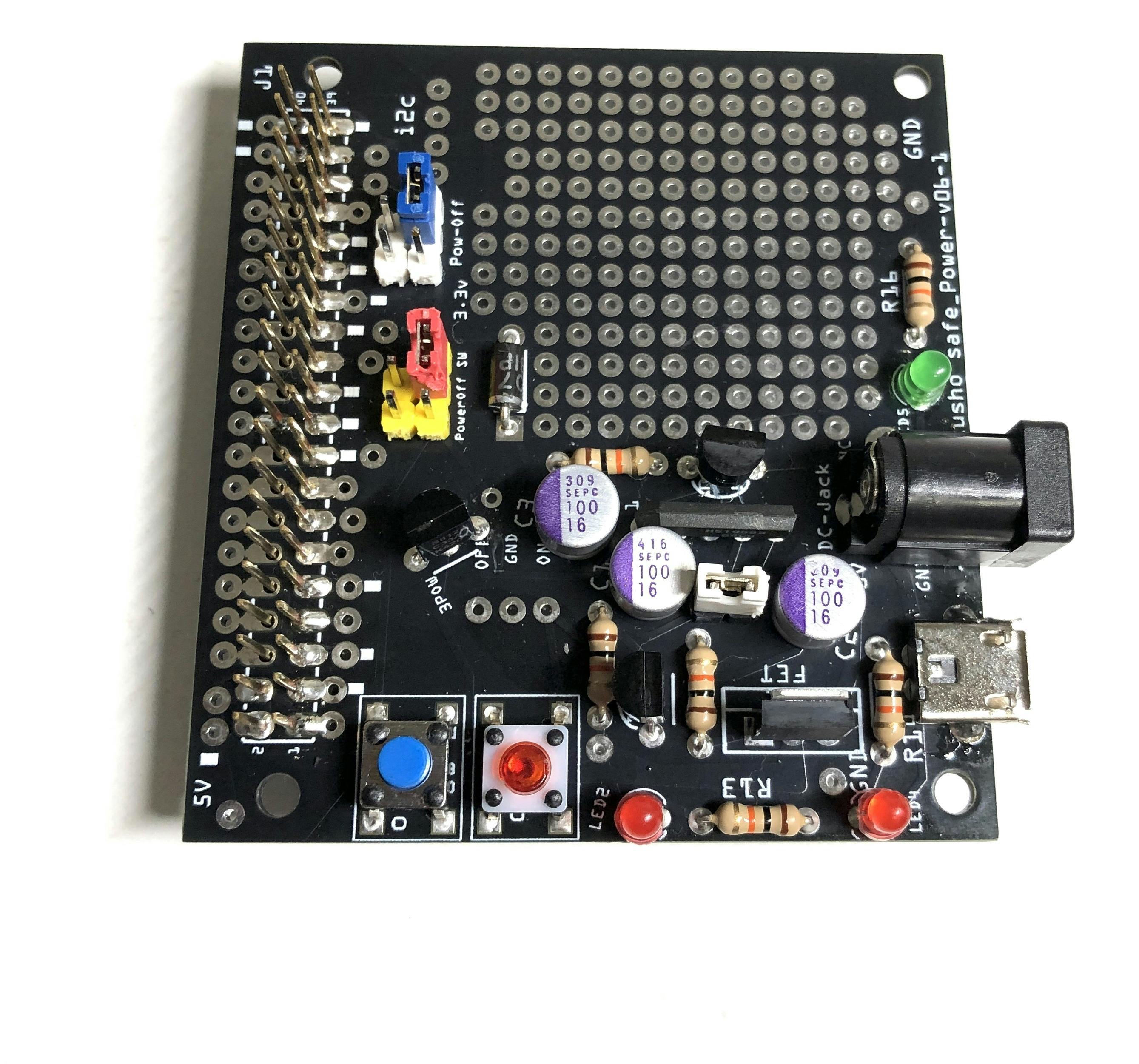

基板サイズ　60mm * 65mm * 20mm

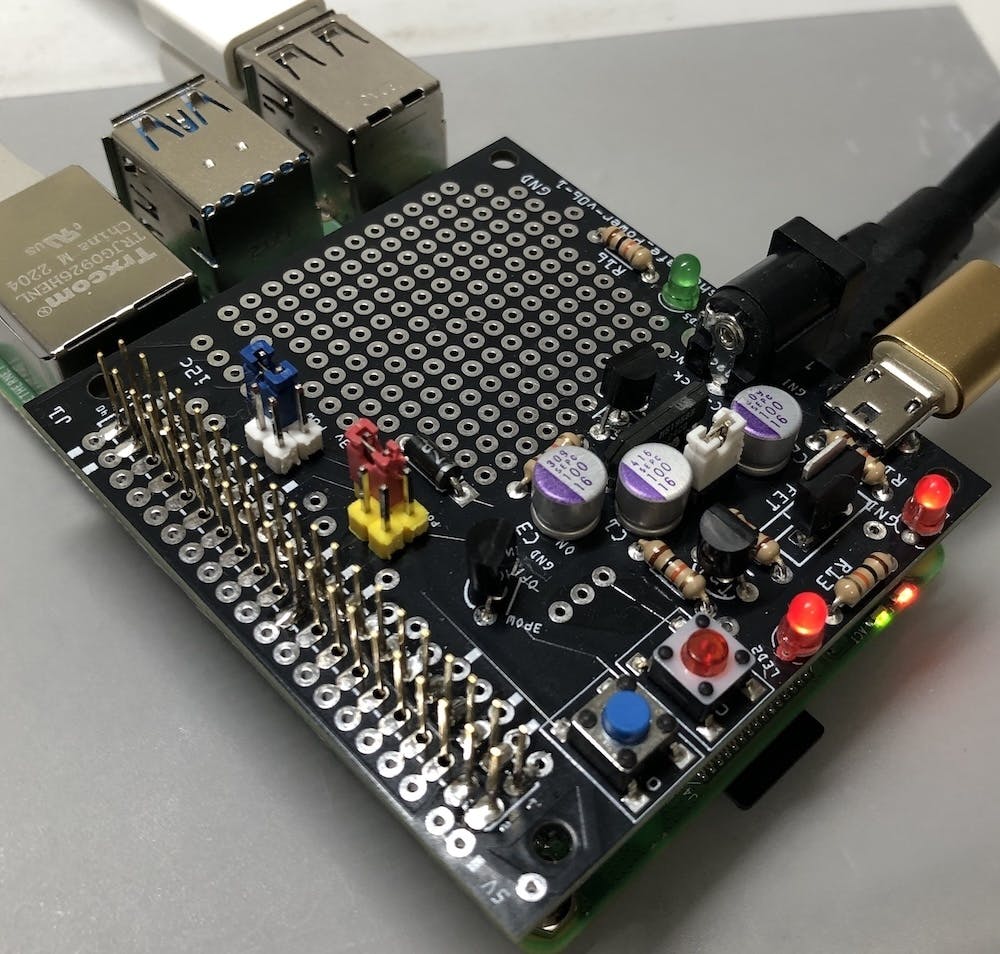

40Pinラズパイに装着可能
電源入力端子　DCジャック、USB-microB

　プロジェクト募集期間終了月になれば、順次製作・テストし発送予定です。なるべく早くお届けします。　All-in方式ですので、必ずリターンがお手元に届きます。

　手作り、個人製作なので、コスト削減のため簡易梱包にて発送予定です。よろしくご了承ください。　機能には変わりないですが、お届けする基板・部品の色、形状など変更になる場合があります。

<<Raspberry Pi 動作確認機種>>
Raspbrry Pi ZeroW,WH
Raspbrry Pi 2B
Raspbrry Pi 3B
Raspbrry Pi 3B+
Raspbrry Pi 4B
Raspbrry Pi 5(高負荷はかけられません)

<<ソフトウェアの動作環境:特商法上の記載>>

当該ソフトウェアの動作環境は以下の通り

ソフトウェアを使用できるOSの種類

 　>>ラズベリーパイのOS 「bullseye、bookworm」にて動作確認済み

CPUの種類

　>>ラズパイ搭載のCPU : ARM系CPU

メモリの容量

　>>512 MB以上

ハードディスクの空き容量等

　>>SDカード8G以上

<<募集方式について>>

本プロジェクトはAll-in方式で実施します。目標金額に満たない場合も、計画を実行し、リターンをお届けします。

<<告知>>

ラズパイ本「拡張基板で広がるラズパイの世界」を出版しました。
書名かISBN「9784909793218」で検索すると出てくると思います。
初心者と拡張基板(HAT)を作ってみたい中級者までが対象の冊子です。

キャンプファイヤーでの活動も掲載しています。

<<過去商品の紹介>>

　以下は過去のキャンプファイヤーで商品化したものをスイッチサイエンスさんで扱っていただいている製品です。

当方のECサイト・https://raspi.thebase.in/にて過去製品を扱っています。

・Raspberry Pi PicoWを使った環境測定基板
・ラズパイ用　学習リモコン
・Raspberry Pi PicoWを使った見守り基板
・ラズベリーパイ用　TFT表示器、ＬＥＤ、SWの付いた　電子工作お助け便利ツール
・ラズパイ用　汎用簡易入出力基板-2

スイッチサイエンスでは、「tkj」で検索してださい。
