今回は、12Vバッテリーレス充電システム 低価格版 の、他の装置との接続について書きます。

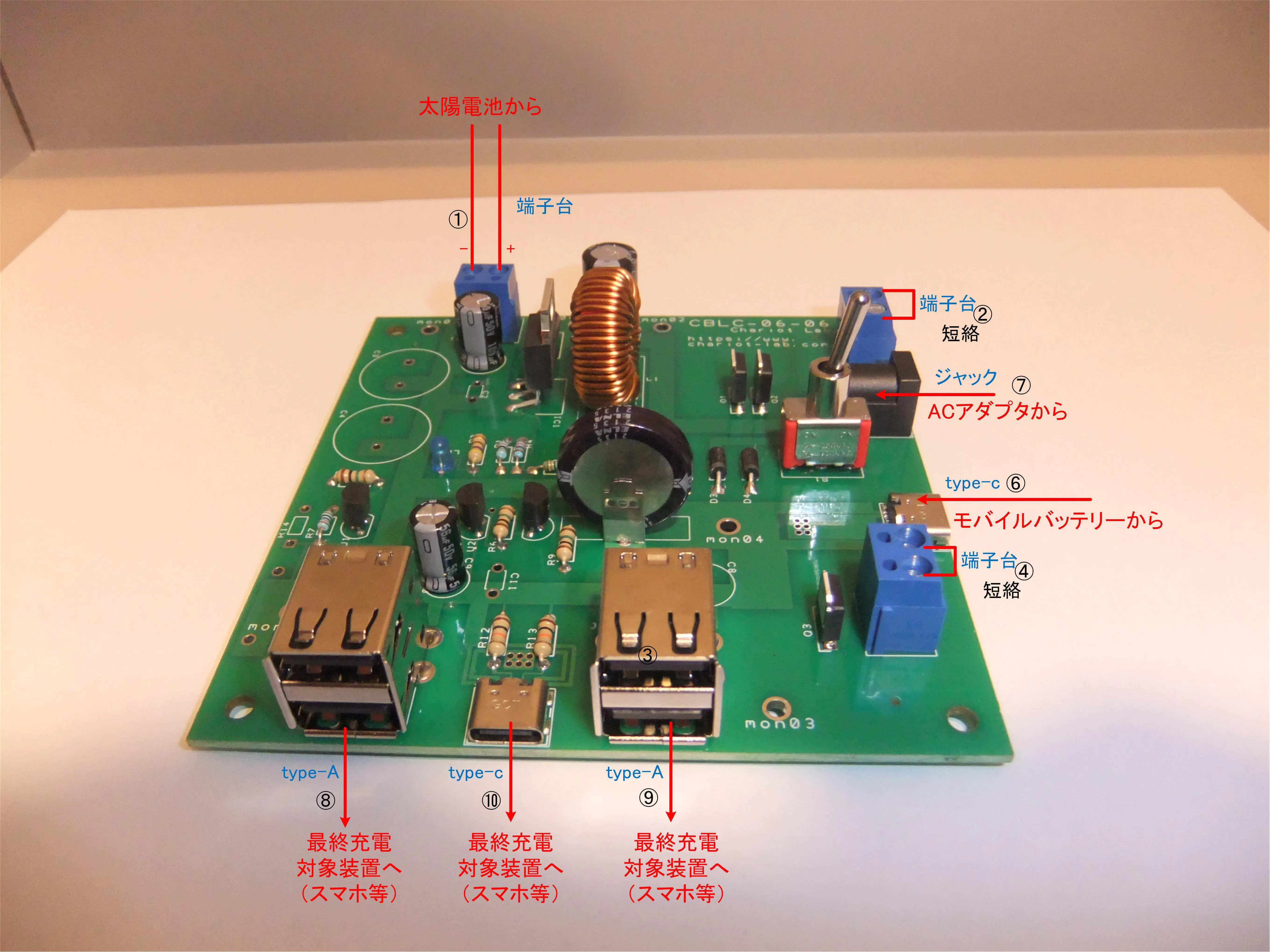

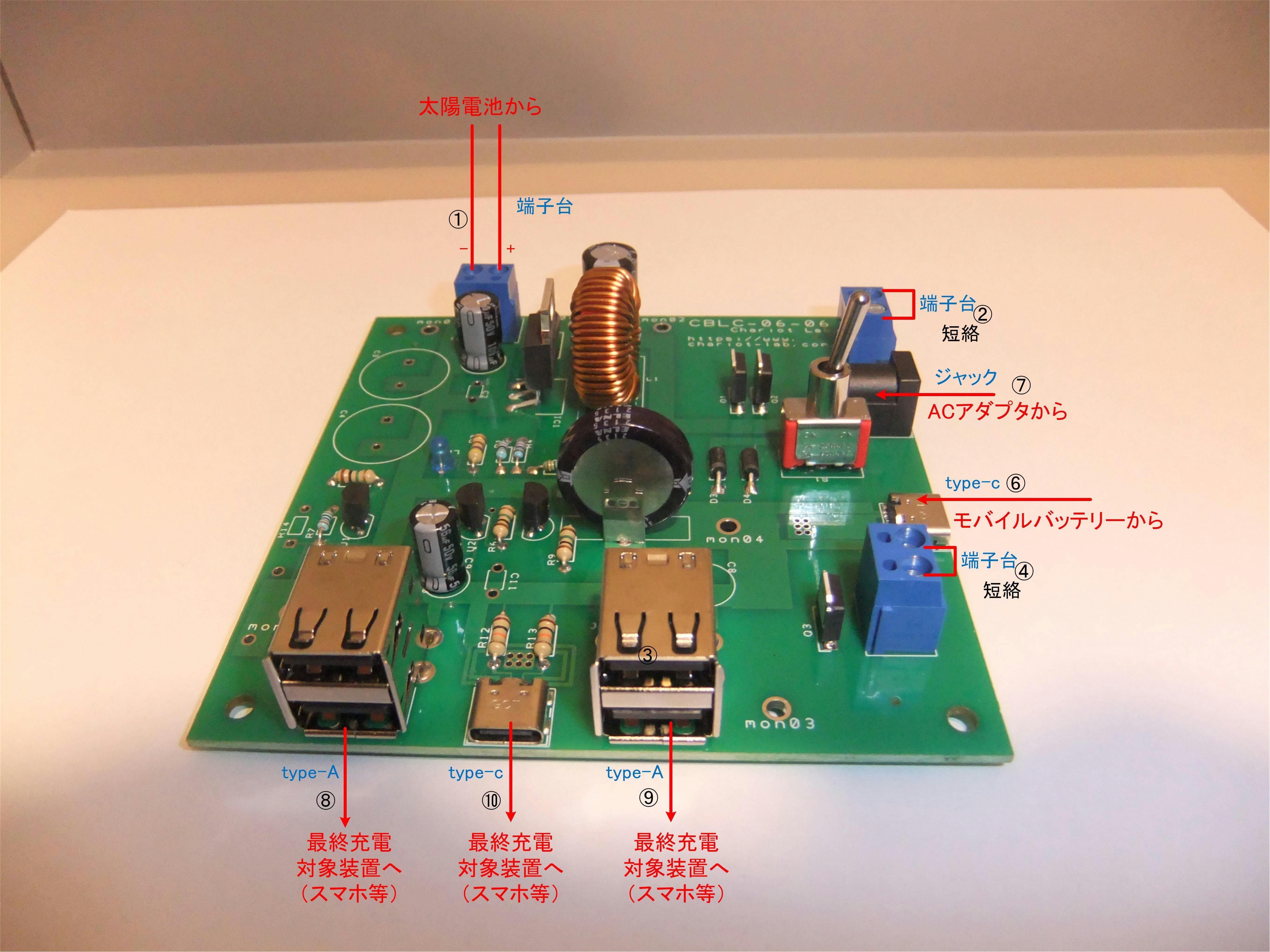

接続は、上の図の通りです。

①端子台の右側を太陽電池の＋（プラス）に接続し、左側を太陽電池の－（マイナス）に接続します。　太陽電池が1枚の場合、逆電流防止ダイオードは必要ありません。　太陽電池を複数並列で使用される場合、それぞれに逆電流防止ダイオードを接続してください。

②端子台の2つの端子を短絡します。　太陽電池→最終充電対象装置に流れる電流をモニタしたい場合は、ここにアナログ電流計を挿入します。

④端子台の2つの端子を短絡します。　モバイルバッテリー→最終充電対象装置に流れる電流をモニタしたい場合は、ここにアナログ電流計を挿入します。

⑥type-A to type-cケーブルで、モバイルバッテリーと接続します。　type-Aの方をモバイルバッテリーに接続します。　モバイルバッテリー→太陽電池に電力を供給します。

⑦ACアダプタジャックにACアダプタを接続します。　5V2Aのものを接続します。　電流は2Aでなくてもかまいませんが、電圧は必ず5Vにしてください。　推奨モバイルソーラーパネル「BigBlue 36W ソーラーチャージャー」は、DCジャックで充電する方式ですが、20V出力されるので、ここには接続せず、プラスマイナスに分岐して①に接続してください、　⑦に接続すると壊れます。

⑧typa-Aジャック経由で、最終充電対象装置（スマホ等）に接続し、最終充電対象装置を充電してください。

⑨typa-Aジャック経由で、最終充電対象装置（スマホ等）に接続し、最終充電対象装置を充電してください。

⑩typa-cジャック経由で、最終充電対象装置（スマホ等）に接続し、最終充電対象装置を充電してください。
