今回はモバイルバッテリを用い、12Vバッテリーレスシステム用プリント基板を1枚で独立電源システムを構築する方法を紹介します。

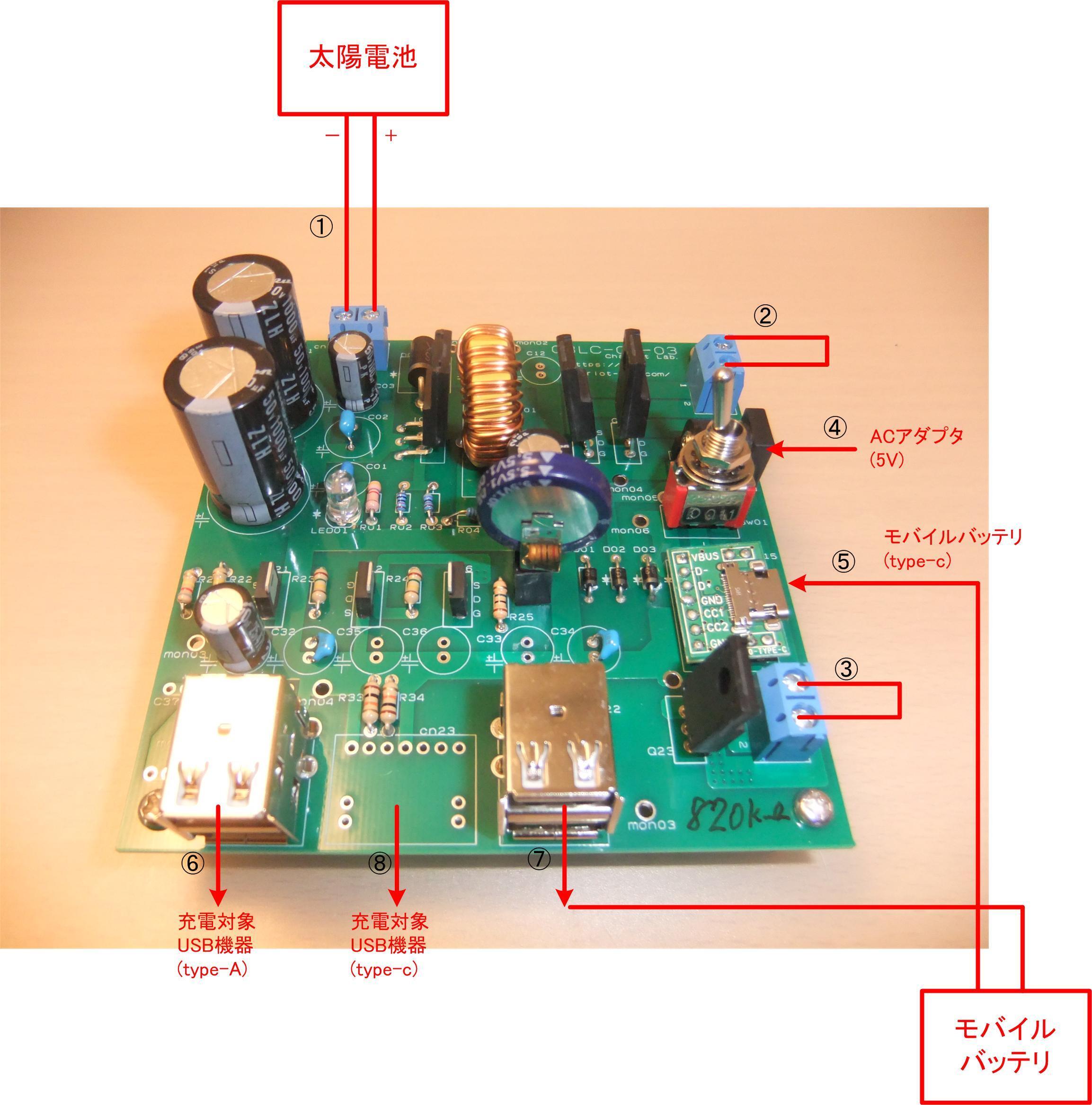

　基板の⑧番（または⑥⑧番）USB出力から、モバイルバッテリの入力にUSB配線で接続し、モバイルバッテリの出力を③番のtype-cジャックにUSB配線で接続します。　⑥⑧番のUSB出力からの出力で、USB機器を充電します。　これだけで、モバイルバッテリを蓄電装置とした独立電源システムが構築できます。　この方法では、モバイルバッテリと他の充電対象USB機器の優先順位は同じになります。　モバイルバッテリより他の充電対象USB機器を優先的に充電したい場合、プリント基板を2枚用意し前回紹介した応用編をご検討ください。　鉛蓄電池を使った独立電源システムより軽量です。

　いかがでしたか？　ご支援とコメントお待ちしております。　前回の活動報告で、画像が小さくて見にくかったので、投稿の1時間後ぐらいに、大きな画像をダウンロードするリンクを追加しました。　まだ大きな画像をご覧になっていない方は、ご確認ください。
