今回は、配線接続方法の最終回です。　今回は12Vバッテリーレスシステム用プリント基板を2枚使って、優先順位は異なるがモバイルバッテリによる独立電源システムではない簡易的な応用編の紹介です。 2回前に紹介した応用編とほぼ一緒です。

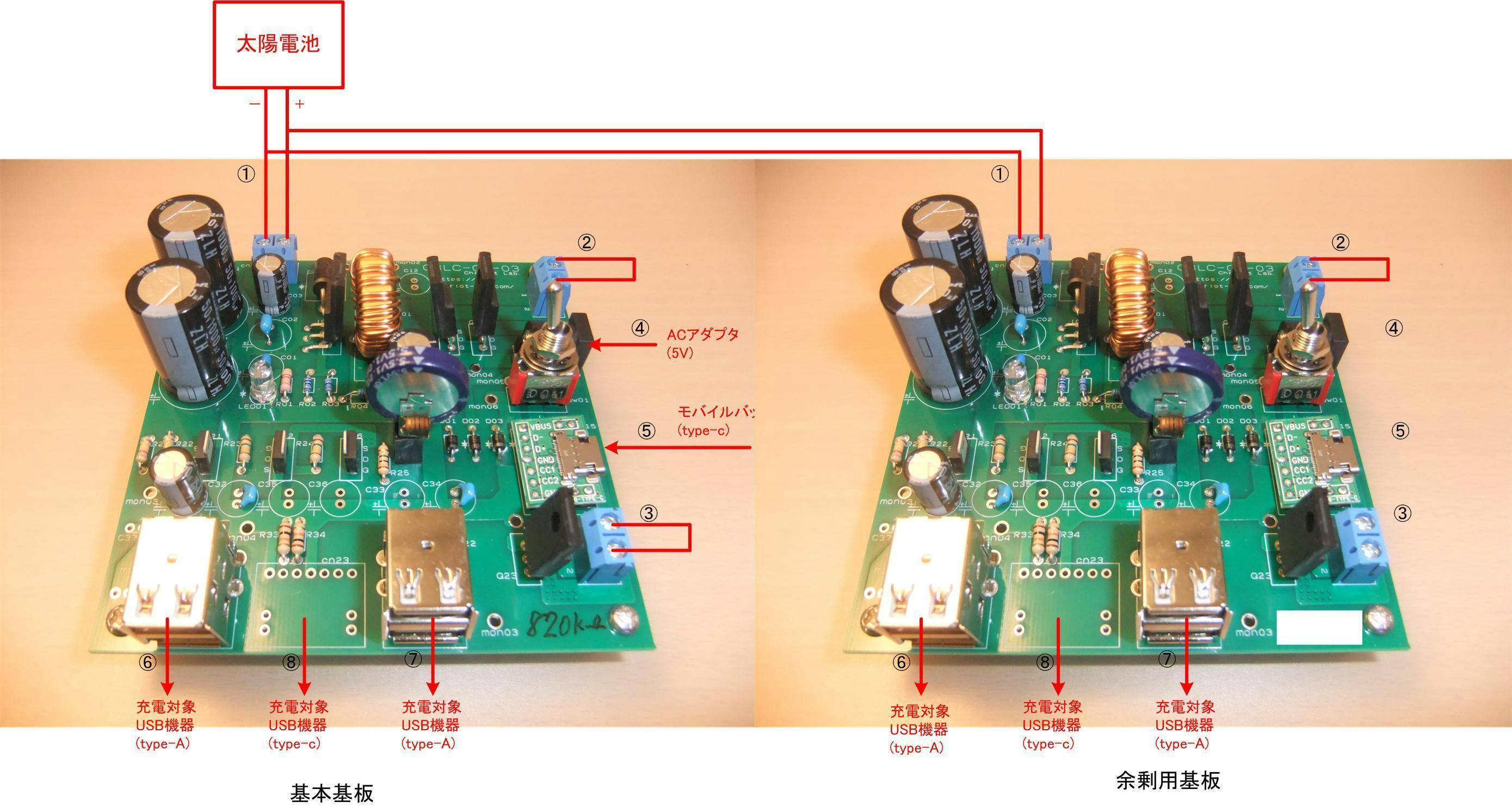

　配線方法は、上の図の通りです。　基本基板と、余剰用基板の2つのプリント基板を用意します。　太陽電池の＋側と－側をそれぞれ２つに分岐し、基本基板の①番端子台、余剰用基板の①番端子台に接続します。　写真の向きで、左側がマイナス、右側がプラスです。　基本基板の⑥⑦⑧番のUSB出力からの出力で、USB機器を充電します。　余剰用基板の⑥⑦⑧番のUSB出力からは、太陽光パネルからの電力が余っているとき電力が出力されます。

　太陽光パネルからの電力は、まず基本基板の⑥⑦⑧番のUSB出力に接続された充電対象機器に充電します。　基本基板の⑥⑦⑧番のUSB出力に接続された充電対象機器が満充電になるか、あるいは基本基板の⑥⑦⑧番のUSB出力に接続された充電対象機器に充電しても電力が余る場合、余剰用基板の⑥⑦⑧番のUSB出力に接続された充電対象機器に充電します。　余剰用基板の⑥⑦⑧番には、急いで充電する必要はないけど、電力が余っていたら充電したい機器を接続します。

　大きな画像は、以下からダウンロードしてください。

https://share.chariot-sender.com/data/600251856932/simplified-applided_version_connection.jpg

この有効期限までにダウンロードしてください：2021年04月03日(Sat) 21時16分

　どうでしょう？　この簡易応用編もぜひご検討ください。　次回からは、「12Vバッテリーレスシステム」には直接関係しない、周辺の話題を取り上げます。
