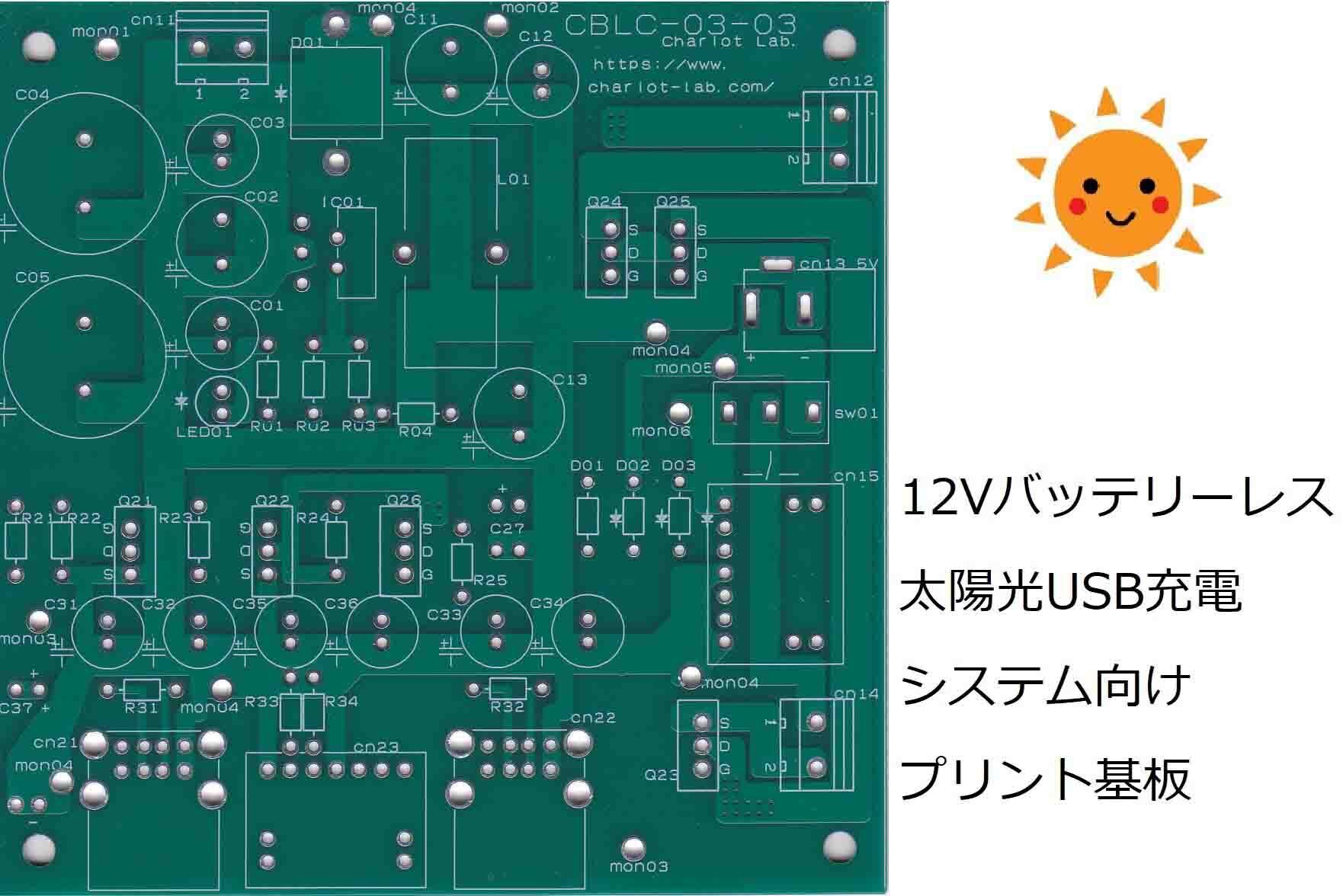

12Vバッテリーレス充電システム

独立電源システムから、12Vバッテリーを無くしてしまい、代わりに太陽電池とACアダプタで協調充電します。 12Vバッテリーの減価償却費がなくなり、システムが軽くなります。 各種工夫により、エネルギーを効率的に使うことができるようになります。

現在の支援総額

28,700

95%

目標金額は30,000円

支援者数

14

募集終了まで残り

終了

このプロジェクトは、2021/01/27に募集を開始し、 14人の支援により 28,700円の資金を集め、 2021/03/11に募集を終了しました

12Vバッテリーレス充電システム

現在の支援総額

28,700

95%達成

終了

目標金額30,000

支援者数14

このプロジェクトは、2021/01/27に募集を開始し、 14人の支援により 28,700円の資金を集め、 2021/03/11に募集を終了しました

独立電源システムから、12Vバッテリーを無くしてしまい、代わりに太陽電池とACアダプタで協調充電します。 12Vバッテリーの減価償却費がなくなり、システムが軽くなります。 各種工夫により、エネルギーを効率的に使うことができるようになります。

このプロジェクトを見た人はこちらもチェックしています

thumbnail

 お世話になっております、Chariot Lab.です。 早朝に引き続き今日2度目の活動報告になりますが、「号外 電気二重層キャパシタについて」の続きを報告します。 電気二重層キャパシタは、ある時期以降に仕入れたものはすべてリークが大きいことが判明しました。 リークの小さい同じモデルの電気二重層キャパシタは入手できない可能性が高いです。 リークの小さい電気二重層キャパシタは旧基板でも新基板でも長持ちし、リークの大きい電気二重層キャパシタは旧基板でも新基板でも持ちが悪いです。 リーク電流がいくらかはカタログスペックに載っていません。 ということで、「技術的メリット2 100%に近い時間協調充電システムに電源を供給する工夫」で、「12Vバッテリレスシステム」の制御回路の電源は1週間持つと書いておりましたが、現在入手可能な電気二重層キャパシタでは6時間くらいしかもちません。 恐れ入りますが、訂正いたします。 影響を受けるのは、「バッテリーたたき起こし」です。 外部から電源が供給されなくなり6時間経過すると、「バッテリーたたき起こし」は、動作しません。 その場合、モバイルバッテリの電源ボタンを押し、12Vバッテリレスシステム」の制御回路などに電源を供給してください。 既に、支援済みの方も含め、ご了承ください。 それではまた次回お会いしましょう。


thumbnail

 こんにちは、Chariot Lab.です。 いかがお過ごしでしょうか? 本プロジェクトは、残り30日になりました。 防災意識が高まるであろう2021/3/11で終了です。 今のところそれほど支援は集まっていませんが、多数の方にプロジェクトページと活動報告をご覧になっていただいております。 活動報告は、しばらく「12Vバッテリーレスシステム」と関係のない周辺の話題を取り上げますが、その後、再び技術トピックに戻ります。 協調充電回路というのはどのようなものか、プロジェクトページでも軽く触れていますが、技術的な話をほとんどしていません。 こういった話題も、後日活動報告で取り上げようと思っています。 いままでの活動報告で特に重要なのが、「技術的メリット 概要編」です。 この活動報告に、エッセンスが詰まっています。 まだご覧になっていない方は、是非ご覧ください。 また、本プロジェクトの拡散と本プロジェクトへのご支援を心よりお待ち申し上げます。「技術的メリット 概要編」https://camp-fire.jp/projects/352178/activities/237732


thumbnail

 今回から、「12Vバッテリーレスシステム」に直接関係しいない周辺の話題を取り上げます。 今回はAskMonaについてです。 AskMonaは、モナコインによる投げ銭のできるSNSサイトです。 モナコインとは、日本発の仮想通貨で、2ちゃんねるを起源としています。 現在のモナコインの相場は、150~200円/モナくらいです。 様々なスレッドが立っています。 書き込みにはモナコインアドレスが必要です。 「Chariot Lab.(AsKMona3.0版)」 当方が立てたスレッドです。 かなり早い段階からこのスレッドで「12Vバッテリーレスシステム」の議論がされています。 スイッチで、ACアダプタとモバイルバッテリを選択するという案も、こちらで出て、当方が採用しました。https://web3.askmona.org/177#bbs_end  「お絵描き 3.0 Part2」 絵が投稿されています。 気に入った絵があったら投げ銭します。https://web3.askmona.org/260#bbs_end 「今こそ投資の時です!株をやろう」 株やリート(不動産投資信託)などの話題を議論するスレッドです。https://web3.askmona.org/182#bbs_end まだまだこれ以外にも多数のスレッドがあり、活発な議論と投げ銭が行われています。 是非覗いてみてください。 それでは次回お会いしましょう。


thumbnail

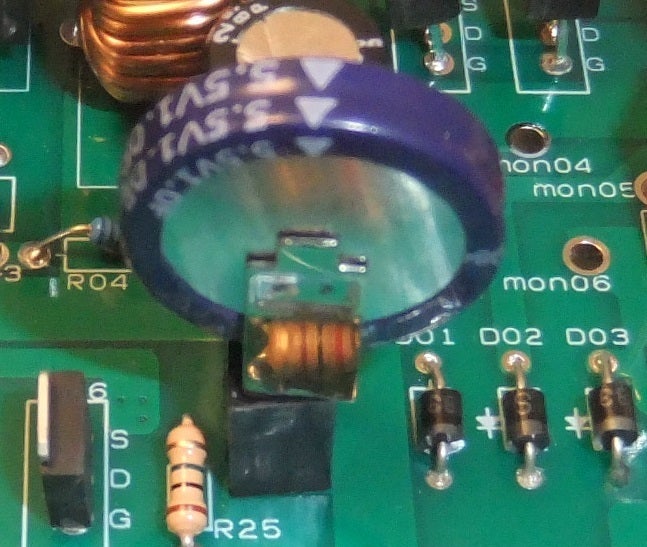

 ご支援していただいた方、お気に入り登録していただいた方、ありがとうございます。 今回から「12Vバッテリーレスシステム」に直接関係のいない話題を取り上げようと思っていたのですが、今回は号外として、「旧基板と新基板の違い」で懸念されていた「新基板の方が、電気二重層キャパシタの持ちが悪い可能性」について検討しましたので、速報を報告します。 懸念を検証したのですが、旧基板と新基板は、電気二重層キャパシタまわりは一緒で、違いが出る理由が見当たりませんでした。 そこで、プリント基板上に実装されていた電気二重層キャパシタ(1F)を、5Vで充電後、電気二重層キャパシタ単体の両端に、ハンディマルチメータの端子を当て、電圧を観測しました。 その結果、1秒で1mVの電圧低下が見られました。 つまり、 この個体、電気二重層キャパシタ自身に1mA程度のリークがあることになります。 ということは、旧基板であっても新基板であっても、運が悪い個体に当たってしまうと、電気二重層キャパシタの消耗が速くなります。 「技術的メリット2 100%に近い時間協調充電システムに電源を供給する工夫」では、1週間くらいもつと書きましたが、場合によっては1日くらいしかもたないということになります。 日中は日が当たるので、1日持てば十分という考え方もありますし、何が起こるかわからないから1週間持つべきだという考え方もあるでしょう。 幸い、電気二重層キャパシタは、基板にスペーサを実装し、そのスペーサ上にはんだなしで差し込む方式を採用しており、後から電気二重層キャパシタを交換可能です。 尚、最初は電気二重層キャパシタのスペーサへの装着は苦労するかもしれません、なかなか刺さらないので。 電気二重層キャパシタも実装部品のため、ご支援者様は秋月電子通商等からご自身で調達していただく必要があります。「旧基板と新基板の違い」https://camp-fire.jp/projects/352178/activities/239000#main「技術的メリット2 100%に近い時間協調充電システムに電源を供給する工夫」https://camp-fire.jp/projects/352178/activities/238050#main ということで、次回から、「12Vバッテリーレスシステム」に直接関係のない話題を取り上げる予定です。 ご支援、お気に入り登録、コメントお待ちしております。


thumbnail

 今回は、配線接続方法の最終回です。 今回は12Vバッテリーレスシステム用プリント基板を2枚使って、優先順位は異なるがモバイルバッテリによる独立電源システムではない簡易的な応用編の紹介です。 2回前に紹介した応用編とほぼ一緒です。 配線方法は、上の図の通りです。 基本基板と、余剰用基板の2つのプリント基板を用意します。 太陽電池の+側と-側をそれぞれ2つに分岐し、基本基板の①番端子台、余剰用基板の①番端子台に接続します。 写真の向きで、左側がマイナス、右側がプラスです。 基本基板の⑥⑦⑧番のUSB出力からの出力で、USB機器を充電します。 余剰用基板の⑥⑦⑧番のUSB出力からは、太陽光パネルからの電力が余っているとき電力が出力されます。 太陽光パネルからの電力は、まず基本基板の⑥⑦⑧番のUSB出力に接続された充電対象機器に充電します。 基本基板の⑥⑦⑧番のUSB出力に接続された充電対象機器が満充電になるか、あるいは基本基板の⑥⑦⑧番のUSB出力に接続された充電対象機器に充電しても電力が余る場合、余剰用基板の⑥⑦⑧番のUSB出力に接続された充電対象機器に充電します。 余剰用基板の⑥⑦⑧番には、急いで充電する必要はないけど、電力が余っていたら充電したい機器を接続します。 大きな画像は、以下からダウンロードしてください。https://share.chariot-sender.com/data/600251856932/simplified-applided_version_connection.jpgこの有効期限までにダウンロードしてください:2021年04月03日(Sat) 21時16分 どうでしょう? この簡易応用編もぜひご検討ください。 次回からは、「12Vバッテリーレスシステム」には直接関係しない、周辺の話題を取り上げます。
