みなさんこんにちは。今回は、未実装プリント基板コースについて書きます。・12Vバッテリーレス充電システム低価格版　未実装プリント基板2枚12Vバッテリーレス充電システムKickstarter版／12Vバッテリーレス充電システム低価格版のプリント基板CBLC-06-06をお送りします。12Vバッテリーレス充電システムKickstarter版と12Vバッテリーレス充電システム低価格版は、実装されるキャパシタの種類と数が違うだけで、プリント基板は共通になります。技術的内容を理解されたうえで、キャパシタや抵抗をカスタマイズしてもかまいません。ご自身で半田ごてを用いて実装する必要があります。type-cを利用される場合、微細部品の実装が必要になります。ステンシルは付きません。実装のための技術的サポートをいたします。実装部品代は、基板1枚あたり7,000円程度です。基板の表面仕上げは、HASL Lead Freeです。鉛は含みません。※本リターンは、Chariot SAMBAではありません。・Chariot SAMBA 　未実装プリント基板2枚Chariot SAMBAのプリント基板CBLC-07-07をお送りします。技術的内容を理解されたうえで、キャパシタや抵抗をカスタマイズしてもかまいません。ご自身で半田ごてを用いて実装する必要があります。微細部品の実装が必要になります。ステンシルを1枚お付けします。実装のための技術的サポートをいたします。実装部品代は、基板1枚あたり9,000円程度です。基板の表面仕上げは、Hard Goldです。鉛は含みません。　実装部品リストは、技術資料にまとめておきます。　実装部品はすべてdigi-keyより購入できます。　一部納期がだいぶ先の入手困難部品があります。　納期までお待ちいただく必要があります。　あるいは、Chariot Lab.では、全実装部品の在庫を持っておりますので、若干高くてもよければ当方が販売いたします。　基板2枚セットなのは、失敗したときに備えてであり、2枚組み合わせて使うことやばら売りの転売をすることは想定しておりません。　両コースとも、キャパシタはある程度自由にカスタマイズし、品質優先か価格優先を選べます。　また、協調充電の判定電圧の調整も可能です。　このあたりに関しても技術資料に載せる予定です。　2年半前のこちらのプロジェクトでは、未実装基板のみしかリターンが無く、実装部品は秋月電子通商での購入を想定しておりました。　14名の方にご支援いただきました。https://camp-fire.jp/projects/view/352178　　それではまたお会いしましょう。

　みなさんこんにちは。　活動報告自体は長らく投稿していませんが、支援自体はお受けしております。　今回は、Chariot Lab.のイメージキャラクターについて書きます。　これが、Chariot Lab.のイメージキャラクターです。　通常版、浴衣版、サンタ版の3種類あります。　友人の奥様に二束三文で描いていただきました。　固い話題の多い当方のコンテンツに癒しを与える存在になっています。　　これからもChariot Lab.のイメージキャラクターをよろしくお願いいたします。　それでは失礼します。

　こんにちは、今日はこれまでの振り返りと今後の活動報告の方針について書きます。　残念ながら、今まで支援してくださった方は1名です。　これは当方の力不足とプロジェクトの魅力がなかったためと考えております。　そのため、今後はしばらく活動報告を上げるのを中止します。　プロジェクトはAll in方式のため、支援してくださった方がたとえ1名でもリターンは履行いたします。　また、1名の支援者様のために、技術資料を書きます。　今後もあと42日間プロジェクトは続き、引き続き支援は募集しております。　既に作ってしまった分に関しては、Chariot Lab. Shopで在庫がなくなるまで販売いたします。　目標の10万円に達せずプロジェクトが失敗になった場合、このシリーズの続編はありません。　以降は開発を中止します。　また、いつの日か皆様にお目にかかれる日があればいいですが、もう一生クラウドファンディング自体をしないかもしれません。　それではまたどこかでお会いしましょう。

みなさんこんにちは。今回は、12Vバッテリーレス充電システム 低価格版 の、他の装置との接続について書きます。接続は、上の図の通りです。①端子台の右側を太陽電池の＋（プラス）に接続し、左側を太陽電池の－（マイナス）に接続します。　太陽電池が1枚の場合、逆電流防止ダイオードは必要ありません。　太陽電池を複数並列で使用される場合、それぞれに逆電流防止ダイオードを接続してください。②端子台の2つの端子を短絡します。　太陽電池→最終充電対象装置に流れる電流をモニタしたい場合は、ここにアナログ電流計を挿入します。④端子台の2つの端子を短絡します。　モバイルバッテリー→最終充電対象装置に流れる電流をモニタしたい場合は、ここにアナログ電流計を挿入します。⑥type-A to type-cケーブルで、モバイルバッテリーと接続します。　type-Aの方をモバイルバッテリーに接続します。　モバイルバッテリー→太陽電池に電力を供給します。⑦ACアダプタジャックにACアダプタを接続します。　5V2Aのものを接続します。　電流は2Aでなくてもかまいませんが、電圧は必ず5Vにしてください。　推奨モバイルソーラーパネル「BigBlue 36W ソーラーチャージャー」は、DCジャックで充電する方式ですが、20V出力されるので、ここには接続せず、プラスマイナスに分岐して①に接続してください、　⑦に接続すると壊れます。⑧typa-Aジャック経由で、最終充電対象装置（スマホ等）に接続し、最終充電対象装置を充電してください。⑨typa-Aジャック経由で、最終充電対象装置（スマホ等）に接続し、最終充電対象装置を充電してください。⑩typa-cジャック経由で、最終充電対象装置（スマホ等）に接続し、最終充電対象装置を充電してください。いかがでしたか？なんとなくでも使い方を理解していただけましたか？

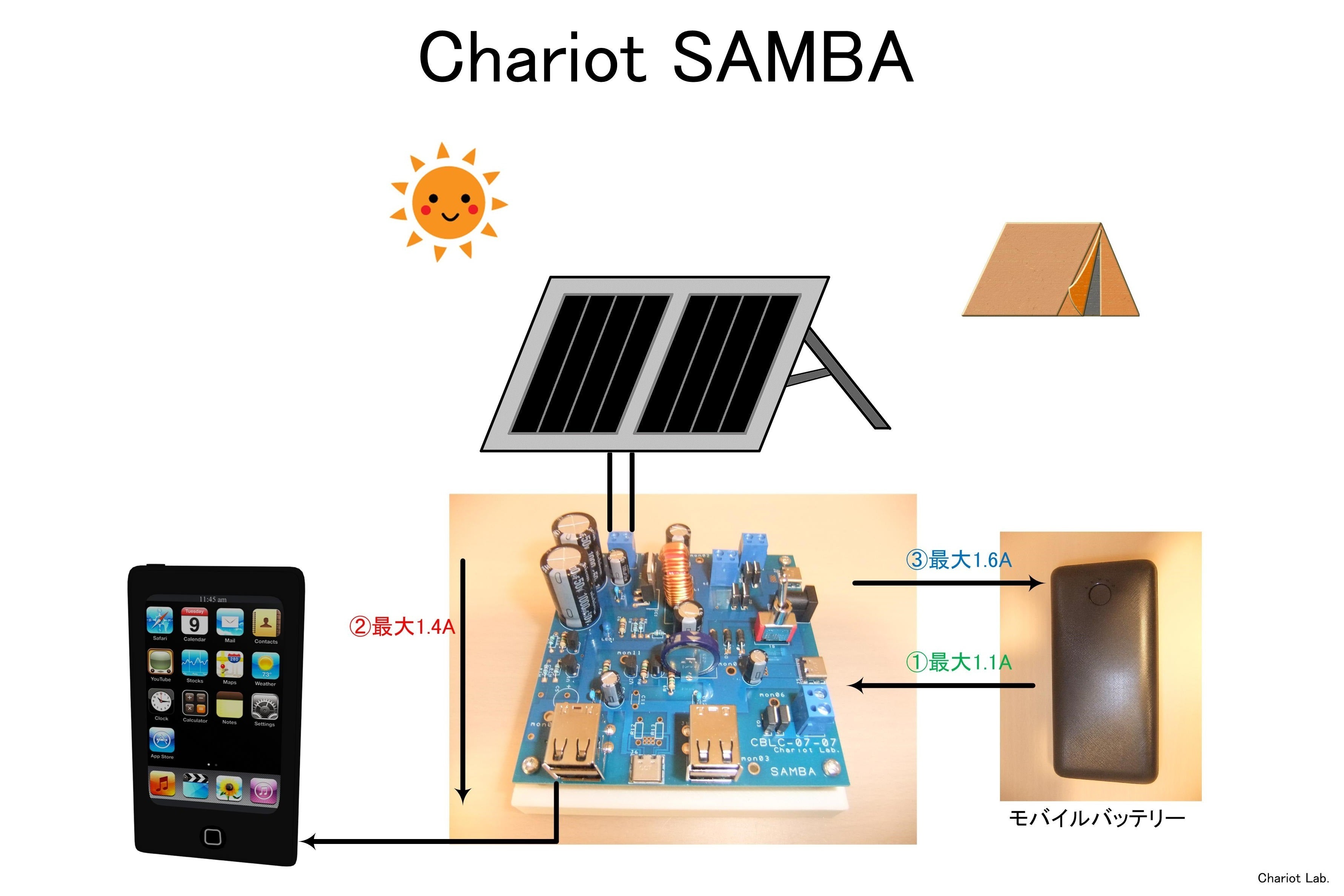

　今回は、12Vバッテリーレス充電システム 低価格版 について書きます。　12Vバッテリーレス充電システム 低価格版にも、Chariot SAMBAと同様に、以下のメリットがあります。１．鉛蓄電池がないのでランニングコストが安い。　鉛蓄電池は数年で寿命を迎えるので、使える状態を維持するのはお金がかかります。２．鉛蓄電池がないのでシステムが軽い。　33Ahの鉛蓄電池は13kg程の重さがあります。３．12Vの鉛蓄電池の電圧ではなく、太陽電池の電圧から直接5Vに変換するので、太陽電池からの電力を直接利用する場合は電力効率が良い。４．太陽電池とモバイルバッテリーからの協調充電が可能。　太陽電池からの電力が弱い場合でもモバイルバッテリーからの出力供給で補い、高速にUSB充電す。５．スタンドアロンモードを搭載しているので、モバイルバッテリーが無くても、太陽電池のみでUSB出力します。６．太陽電池が1枚の場合、逆電流防止ダイオードが不要。　そのため、ダイオードによる電圧降下がなく、電力ロスが小さい。　太陽電池が発電していない場合、２つのソースを逆にして直列接続された電界効果トランジスタが逆電流をカットします。７．100%に近い時間協調充電システムに電源を供給する工夫。　いざというときに使える。そしてUSB充電対象が1台の場合にバッテリーの電源が切れていてもバッテリーを充電させられることがあるバッテリーたたき起こし機能 （日本で特許取得。）８．スイッチの切り替えにより、ACアダプタと太陽電池による協調充電をします。　なので、屋内での使用も可能です。　つまりキャパシタを多く使用するハイキャパシタ設計以外は、そのまま12Vバッテリーレス充電システム 低価格版にもあてはまるのです。　違いは、キャパシタのみとなります。　キャパシタの違いをもう少し詳しく見てみましょう。　１．電気二重層キャパシタの種類を最高級品から中級品に変えています。　そのため、若干リーク電流が増え、バッテリーたたき起こしの待ち受け時間がKickstarterオリジナル版に比べ半分程度になります。　12Vバッテリーレス充電システム 低価格版 のバッテリーたたき起こしの待ち受け時間は24時間程度です。　Chariot SAMBAも24時間ですが、Chariot SAMBAは電気二重層キャパシタに最高級品を採用しているものの、Chariot SAMBAの場合、電気二重層キャパシタに蓄えられた電力で動かさなくてはいけない素子数が多いので、Kickstarterオリジナル版に比べ半分の24時間になっています。　最高級品は1,000円するのに対し、中級品は400円です。２．電解コンデンサが3つになっています。　Kickstarterオリジナル版では5つでした。　Chariot SAMBAでは7つです。　Kickstarterオリジナル版に比べて減った電解コンデンサが2つは、太陽電池からの入力部分、DCDCコンバータの入力部分に取り付けられていました。　Chariot SAMBAに比べて減った電解コンデンサは、それに加えてDCDCコンバータの出力部分1つ、モバイルバッテリーからの入力部分に取り付けられていたものです。　太陽電池からの入力部分、DCDCコンバータの入力部分に取り付けられた電解コンデンサは、Kickstarterオリジナル版の応用編、Chariot SAMBAにおいて、独立電源システムを構築する際に、入力電圧が16.5Vになる際に、動作を安定させるのに使っていました。　12Vバッテリーレス充電システム 低価格版では、独立電源システムの構築は非推奨で、独立電源システムの構築すると、不安定になったり、モバイルバッテリーへの充電が遅くなったりします。　他の電解コンデンサの違いは、安定性に若干の影響を与えます。３．セラミックコンデンサがなくなっています。　出力ノイズを2021年Kickstarterオリジナル版（赤）、12Vバッテリーレス充電システム低価格版（黄色）で比べてみましたが、特に目立った違いはありませんでした。縦軸1目盛り200mVです。縦軸1目盛り20mVに拡大しました。これは、残った最低限の電解コンデンサが働いているためです。　12Vバッテリーレス充電システム 低価格版 は、削れるものは限界まで削って、低価格化しています。　そして、たまたまあった基板工場のキャンペーンを使って安く作っています。　売り切れたら次は作らないので、ご支援はお早めにお願いします。
